NÁVOD NA OBSLUHU Profi III LED Testboy

Kontrola jednosmerného napätia 133

Kontrola striedavého napätia 134

Kontrola fáz 134

Kontrola rotácie pol'a (max. 400 V) 134

Kontrola jednou rukou 134

Osvetlenie miesta merania 134

Skúška kontinuity 134

Test spúšt'ania FI/RCD, PE (test ochranného zemnenia) 134

Výmena batérií 134

Technické údaje 135

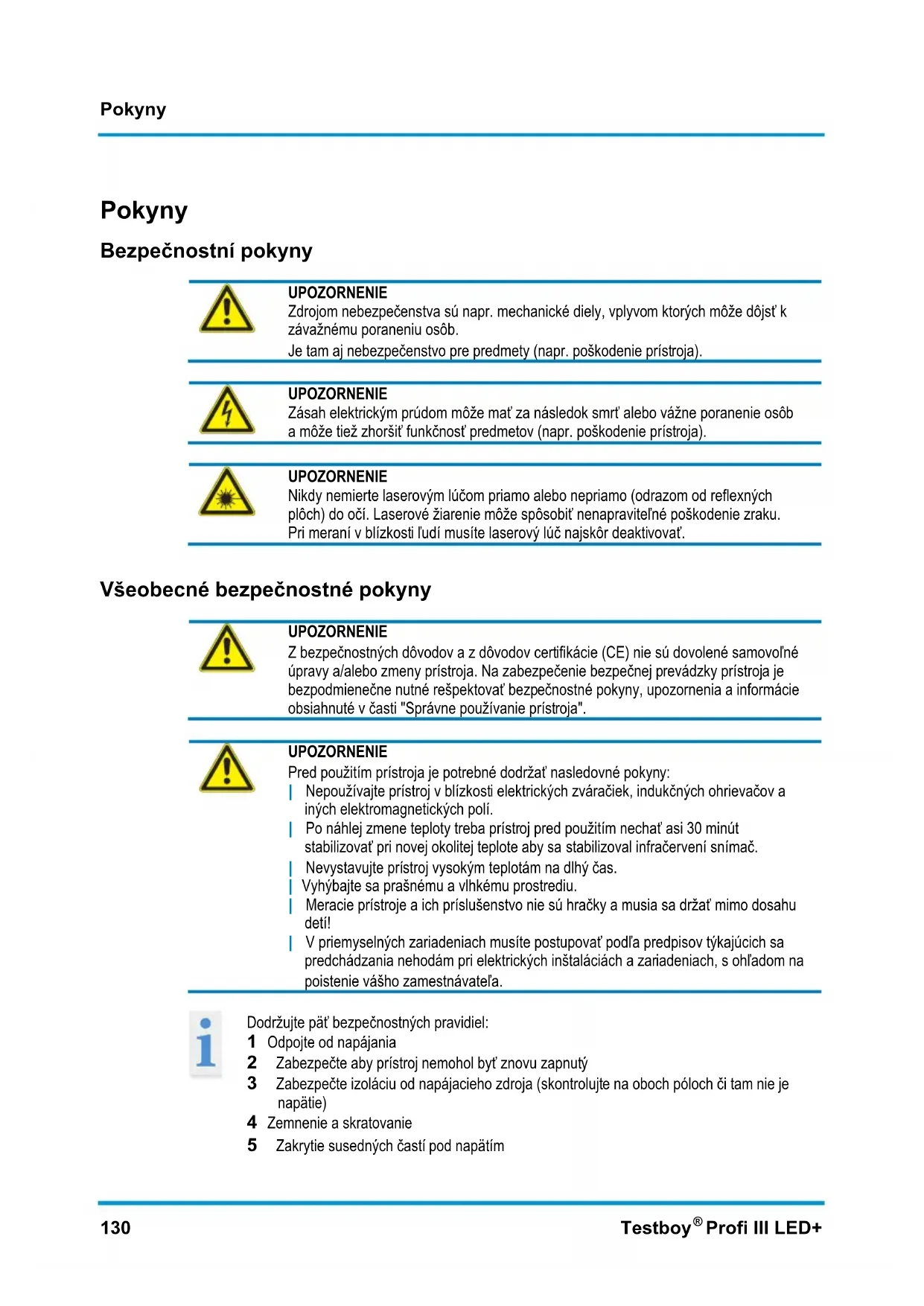

Pokyny

Bezpečnostní pokyny

UPOZORNENIE

Zdrojom nebezpečenstva sú napr. mechanické diely, vplyvom ktorých môže dôjst'k závažnému poraneniu osôb.

Je tam aj nebezpečenstvo pre predmety (napr. poškodenie prístroja).

UPOZORNENIE

Zásah elektrickým prúdom môže mať za následok smrt alebo vážne poranenie osób a môže tiež zhoršit funkčnosť predmetov (napr. poškodenie prístroja).

UPOZORNENIE

Nikdy nemierte laserovým lúčom priamo alebo nepriamo (odrazom od reflexných plôch) do očí. Laserové žiarenie môže spôsobit' nenapravitel'né poškodenie zraku. Pri meraní v blízkosti ľudí musíte laserový lúč najskôr deaktivovat'.

Z bezpečnostných dôvodov a z dôvodov certifikácie (CE) nie sú dovolené samovolné úpravy a/alebo zmeny prístroja. Na zabezpečenie bezpečnej prevádzky prístroja je bezpodmienečne nutné rešpektovať bezpečnostné pokyny, upozornenia a informácie obsiahnuté v časti "Správne používanie prístroja".

UPOZORNENIE

Pred použitím prístroja je potrebné dodržať nasledovné pokyny:

Nepoužívajte prístroj v blízkosti elektrických zváračiek, indukčných ohrievačov a iných elektromagnetických polí.
Po náhlej zmene teploty treba prístroj pred použitím nechat' asi 30 minút stabilizovat' pri novej okolitej teplote aby sa stabilizoval infračervení snímač.
Nevystavujte prístroj vysokým teplotám na dlhý čas.
Vyhýbajte sa prašnému a vlhkému prostrediu.
Meracie prístroje a ich príslušenstvo nie sú hračky a musia sa držať mimo dosahu detí!
V priemyselných zariadeniach musíte postupovať podľa predpisov týkajúcich sa predchádzania nehodám pri elektrických inštaláciách a zariadeniach, s ohľadom na poistenie vášho zamestnávatel’a.

1 Odpojte od napájania
2 Zabezpečte aby prístroj nemohol byť znovu zapnutý
3 Zabezpečte izoláciu od napájacieho zdroja (skontrolujte na oboch póloch či tam nie je napätie)
4 Zemnenie a skratovanie
5 Zakrytie susedných častí pod napätím

Správne používanie prístroja

Tento prístroj je určený len pre použitie popísané v návode na obsluhu. Akékol'vek iné použitie sa považuje za nevhodné a zakázané a následkom môže byt' nehoda alebo zničenie prístroja. Akékol'vek také použitie bude mat' za následok okamžité skončenie akejkol'vek záruky a práva na reklamáciu zo strany prevádzkovateľa voči výrobcovi.

Aby ste predišli poškodeniu prístroja, počas dlhšieho obdobia nečinnosti, vyberte batérie.

Nepreberáme zodpovednosť za zranenie osób alebo škody na majetku v dôsledku nesprávnej manipulácie alebo v prípade nedodržania bezpečnostných pokynov. V takýchto prípadoch končí právo na reklamáciu. Výkričník v trojuholníku v návode na obsluhu znamená bezpečnostné upozornenie. Celý návod si prečítajte predtým ako začnete prístroj používať. Tento nástroj má CE osvedčenie a preto splňa požadované smernice.

Všetky práva na zmenu špecifikácie bez predchádzajúceho upozornenia má výhradne © 2014 Testboy GmbH, Nemecko.

Zrieknutie sa zodpovednosti

Záruka neplatí v prípade škôd vzniknutých v dôsledku nedodržania pokynov!

V takom prípade nepreberáme zodpovednosť za vzniknutú škodu!

Spoločnosť Testboy nezodpovedá za škody z nasledovných dôvodov:

Nedodržanie pokynov.
Zmeny na výrobku, ktoré neboli schválené spoločnosťou Testboy.
Použitie náhradných dielov, ktoré neboli schválené alebo vyrobené spoločnosťou Testboy.
Požitie alkoholu, drog alebo liekov.

Tento návod na obsluhu bol vyhotovený s náležitou starostlivosťou a pozornosťou. Neručíme za to, že údaje, obrázky a výkresy sú úplné alebo správne. Všetky práva sú vyhradené v súvislosti so zmenami, odchýlkami a chybami tlače.

Likvidácia

Vážený zákazník spoločnosti Testboy: kúpou nášho výrobku získavate možnosť vrátit' prístroj po ukončení jeho životnosti na vhodné zberné miesto pre elektrický odpad.

WEEE smernica (2002/96/ES) reguluje vrátenie a recykláciu odpadu elektrických a elektronických zariadení. Od 13.08.2005 sú výrobcovia elektrických a elektronických zariadení povinní bezplatne prevziat' spät' a recyklovat' akékol'vek elektrické zariadenie predané po tomto termíne. Po tomto dátume sa elektrické zariadenia nesmú likvidovať spolu s "normálnym" odpadom. Elektrické zariadenia sa musia likvidovať a recyklovať oddelene. Všetky zariadenia, ktoré spadajú do pôsobnosti tejto smernice musia byť označené týmto znakom.

Ako koncový užívatel' (podl'a príslušných zákonov o likvidácii batérií), máte zákonnú povinnosť vrátit' všetky použité batérie. Ich likvidácia s bežným domovým odpadom je zakázaná!

Batérie s obsahom kontaminujúcej látky sú označené symbolom, ktorý je uvedený vedľa a označuje zákaz likvidácie s bežným domovým odpadom.

Skratky použité pre príslušné t'ažké kovy:

Cd = kadmium, Hg = ortut', Pb = olovo.

Použité batérie môžete vrátit bezplatne na zberných miestach vo vašej lokalite alebo všade tam kde sa batérie predávajú!

Pät'ročná záruka

Prístroje Testboy podliehajú normám prísnej kontroly kvality. Prístroj je krytý zárukou na obdobie piatich rokov pre prípad porůch, ku ktorým došlo počas vašej každodennej práce (platí len spolu s dokladom o kúpe). Po vrátení bezplatne vykonáme opravu výrobných alebo materiálových vád, ak nebolo do prístroja zasahované a ak prístroj nebol otvorený. Škody vyplývajúce z pádu alebo nesprávnej manipulácie pod záruku nespadajú.

Kontaktujte prosím:

Testboy GmbH Tel: [phone]

Všetky činnosti a procesy vykonávané spoločnosťou Testboy GmbH, týkajúce sa kvality, sú stále monitorované v rámci systému riadenia kvality. Okrem toho, Testboy GmbH potvrdzuje, že testovacie zariadenia a prístroje používané počas procesu kalibrácie podliehajú procesu stálych kontrol.

Vyhlásenie o zhode

Výrobok vyhovuje najaktuálnejším smerniciam. Bližšie informácie nájdete na stráne www.testboy.de

Obsluha

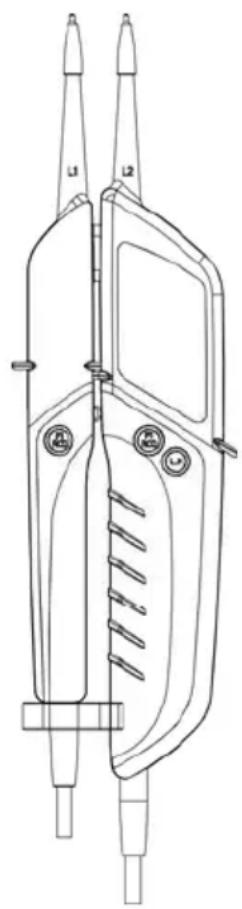

Ďakujeme vám, že ste sa rozhodli pre produkt Testboy® Profi III LED+, dvojpólová skúšačka napätia s LED indikáciou. Môže kontrolovať jednosmerné napätie 6 V až 1400 V a striedavé napätie 6 V až 1000 V, polaritu, rotáciu poľa a kontinuitu až do 50 Ohm a môže robit’ aj FI/RCD skúšky.

Produkt firmy Testboy® Profi III LED+ je na základe vysokého stupňa krytia (IP65) použitelný aj v náročných podmienkach.

Bezpečnostní pokyny

Rozhodli ste sa pre prístroj, ktorý vám poskytne vysokú mieru bezpečnosti. Pre bezpečné a správne používanie prístroja je potrebné aby ste si pred jeho prvým použitím prečitali celý tento návod na obsluhu.

Bezpečnostné opatrenia:

Bezprostredne pred použitím vykonajte kontrolu funkčnosti skúšačky napätia (predpis VDE 0105, Časť 1). Uistite sa, či sú pripojovacie vedenia a prístroj plne funkčné. Prístroj skontrolujte na známom zdroji napätia, napr. na zásuvke 230 V.
Ak by prístroj neindikoval jednu alebo viac funkcií, nepoužívajte ho a dajte ho skontrolovať odborníkovi.
Prístroj držte len za rúčky, nedotýkajte sa sond!
Kontrolu neprítomnosti napätia robte len dvojpólovo!
Prístroj sa nesmie používať vo vlhkom prostredí!
Nepoužívajte pri otvorenej priehradke na batérie! Pri výmene batérií sa meracie sondy musia vybrat' z meracieho obvodu.
Správna indikácia je zabezpečená v teplotnom rozsahu -10 °C až +55 °C.
Prístroj vždy udržujte suchý a čistý. Puzdro sa môže čistiť vlhkou handričkou.
Dodatočný výstražný symbol, akustické indikácie a vibrácie pre napätia > 35 V slúžia len na upozornenie o nebezpečnom napátí, nie na meranie.
Pred skúškou skontrolujte, či je výstražný signál počuteľný pri hluku okolia.
Ak po zapnutí znie kontinuálny výstražný signál, batérie hned' vymeňte.

Napätie má prioritu. Ak na meracích sondách nie je žiadne napätie (< 3 V), prístroj je v kontinuálnom testovacom móde. V pohotovostnom móde sa zobrazí oranžový nápis "Rx/Ohm".

Funkcia

Ak chcete prístroj zapnút', priložte meracie sondy k sebe.

Indikácia napätia sa vykonáva bez použitia batérií.

Samotest

Pri teste držte sondy od seba. Zelená LED "Rx/Ohm" musí jasne svietit' a musí zazniet' pípnutie (po krátkej dobe sa prístroj automaticky vypne funkciou "Auto Power Off"). Pokial' kontrolka LED nesvieti, alebo svieti len slabo, batérie vymeňte.

Ak by prístroj nefungoval s novými batériami, musí sa zabezpečit' aby sa nepoužíval chybne.

Kontrola jednosmerného napätia

Ak pripojíme sondy na jednosmerné napätie v rozsahu menovitého napätia, podľa napätia sa rozsvieti jedna zo spodných LED (12 V +\~-) a LED umiestnených nad nimi. Spodné LED indikujú polaritu na meracích sondách podľa označenia! (+, -)

Ak sa prekročí prahová hodnota 35 V, zaznie signál a citelná je zretelná vibrácia. Vo všeobecnosti to znamená nebezpečné napätie!

Kontrola striedavého napätia

Ak pripojíme sondy na striedavé napätie v rozsahu menovitého napätia, podľa napätia sa rozsvietia obe spodné LED (12 V +\~-) a LED umiestnené nad nimi. Súčasne rozsvietené spodné LED indikujú striedavé napätie (\~). Ak sa prekročí prahová hodnota 35 V, zaznie signál a citelná je zretelná vibrácia. Vo všeobecnosti to znamená nebezpečné napätie!

Kontrola fáz

Meracou sondou "L2" sa dotknite vodiča. Ak sa jedná o fázu min. 100 V\~, rozsvieti sa LED "<L"!

Pri určovaní fázového vodiča sa rozpoznateľnosť indikácie môže zhoršit', napr. z dôvodu izolačných opatrení ochrany pred priamym kontaktom v nepriaznivých polohách, napr. na drevených rebríkoch alebo izolujúcich podlahových krytinách, pri napätí bez zemnenia alebo aj pri zhoršených svetelných podmienkach.

Kontrola rotácie pol'a (max. 400 V)

Funkciu môže ovplyvnit' ochranný odev a umiestnenie izolácie.

Držte celoplošne rúčky L1 a L2.

Ak sa rozsvieti LED "R", jedná sa o rotáciu v smere hodinových ručičiek (fáza L1 je pred fázou L2).

Ak sa rozsvieti LED "L", jedná sa o rotáciu proti smeru hodinových ručičiek (fáza L2 je pred fázou L1).

Obe rúčky sa môžu zaistiť medzikusom na meracom vedení. Vzdialenost' meracích sond sa dá nastavit' jednoduchým otáčaním. (Schuko/CEE)

Osvetlenie miesta merania

Osvetlenie miesta merania sa zapína a vypína tlačidlom L.H.

Skúška kontinuity

Položte meracie sondy na vedenie, ktoré skúšate, na poistku a pod. Ak je tam odpor 0 – 50 k Ω, rozsvieti sa zelená LED "Rx/Ohm" a zaznie akustický signál.

Test spúšt'ania FI/RCD, PE (test ochranného zemnenia)

Testboy® Profi III LED+ má záťaž, ktorá umožňuje spúšťanie FI/RCD vypínača obvodov pomocou dvoch tlačidiel (FI\RCD). FI/RCD (max. 30 mA) sa kontroluje medzi fázou a vypínačom obvodov (max. 240 V).

Výmena batérií

Ked' sa batérie vybijú zaznie výstražný signál a prístroj sa automaticky vypne. Batérie hned' vymeňte aby ste zaistili presnosť nameraných hodnôt.

Ak chcete batérie vymenit', otvorte priehradku s batériami na hlavnom puzdre. Pomocou skrutkovača uvoľnite skrutky. Pri vkladaní batérií zabezpečte aby polarita bola správna.

Priehradku s batériami potom zatvorte a zaskrutkujte.

Batérie sa nesmú likvidovať ako normálny domový odpad. Vo vašom okolí sa nachádza zberné miesto!

Technické údaje

Displej 16 LED diód pre napätie (12, 24, 48, 120, 230, 400, 690a 1000 V), polaritu (+~-), kontinuitu (Rx/Ohm) a fázu/rotáciupoľa (R/L)+PELV
Rozsah menovitého napätia 6...1000 V AC6...1400 V DC
Indikácia poradia fáz Áno
Vstupná impedancia	285 kΩ
Indikácia 0,85 Un
Frekvenčný rozsah	0...1000 Hz
Prepínateľná záťaž	30 mA pri 230 V
Pracovný cyklus	30 s an \ 240 s aus
Skúška kontinuity	0...50 kΩ
Stupeň krytia	IP 65
Kategória prepätia	CAT IV 1000 V
Skúšobná norma	IEC/EN 61243-3
Napájanie 2 x 1,5 V Typ AAA Micro
