ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Profi III LED Testboy

Profi III LED+ Οδηγίες χρήσης

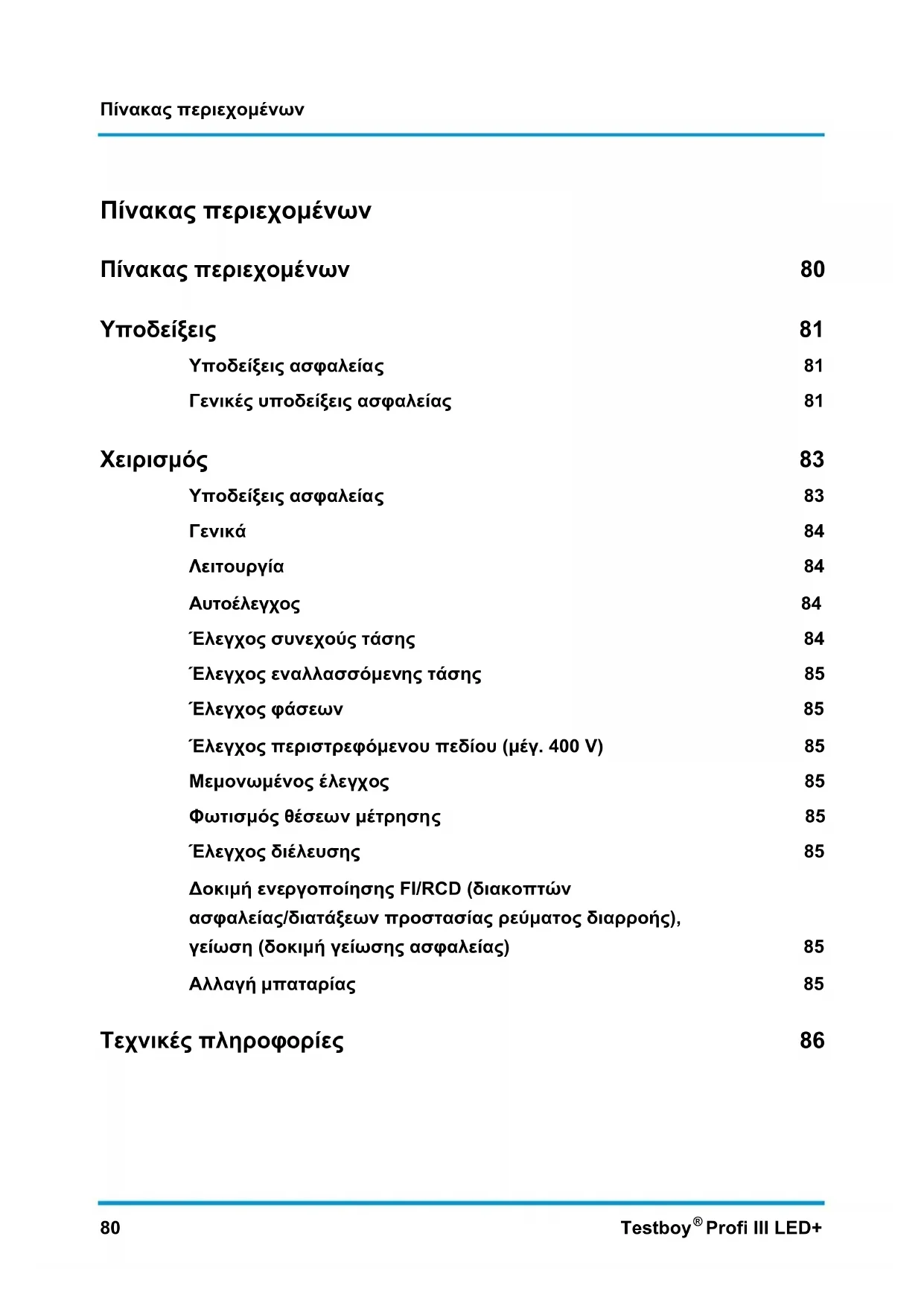

Profi III LED+ Πίνακας περιεχομένων Πίνακας περιεχομένων 80 Υποδείξεις 81 Υποδείξεις ασφαλείας 81 Γενικές υποδείξεις ασφαλείας 81 Χειρισμός 83 Υποδείξεις ασφαλείας 83 Γενικά 84 Λειτουργία 84 Αυτοέλεγχος 84 Έλεγχος συνεχούς τάσης 84 Έλεγχος εναλλασσόμενης τάσης 85 Έλεγχος φάσεων 85 Έλεγχος περιστρεφόμενου πεδίου (μέγ. 400 V) 85 Μεμονωμένος έλεγχος 85 Φωτισμός θέσεων μέτρησης 85 Έλεγχος διέλευσης 85 Δοκιμή ενεργοποίησης FI/RCD (διακοπτών ασφαλείας/διατάξεων προστασίας ρεύματος διαρροής), γείωση (δοκιμή γείωσης ασφαλείας) 85 Αλλαγή μπαταρίας 85 Τεχνικές πληροφορίες 86Υποδείξεις Testboy

Υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πηγές κινδύνων είναι π.χ. μηχανικά εξαρτήματα, μέσω των οποίων μπορεί να συμβούν τραυματισμοί σε άτομα. Επίσης τίθενται σε κίνδυνο αντικείμενα (π.χ. ζημιά της συσκευής).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια ηλεκτροπληξία μπορεί να οδηγήσει σε θάνατο ή βαριούς τραυματισμούς ατόμων καθώς και σε διακινδύνευση της λειτουργίας αντικειμένων (π.χ. ζημιά της συσκευής).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ποτέ μην κατευθύνετε την ακτίνα λέιζερ άμεσα ή έμμεσα στα μάτια μέσω επιφανειών αντανάκλασης. Η ακτινοβολία λέιζερ μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στα μάτια. Σε μετρήσεις κοντά σε ανθρώπους, πρέπει να απενεργοποιηθεί η ακτίνα λέιζερ. Γενικές υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για λόγους ασφάλειας και έγκρισης (ΕΕ) δεν επιτρέπεται η αυθαίρετη μετατροπή και/ή τροποποίηση της συσκευής. Για την εξασφάλιση μιας ασφαλούς λειτουργίας με τη συσκευή, πρέπει οπωσδήποτε να προσέξετε τις υποδείξεις ασφαλείας, τις σημειώσεις προειδοποίησης και το Κεφάλαιο "Χρήση σύμφωνη με τους κανονισμούς".

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από τη χρήση της συσκευής λάβετε υπόψη τις ακόλουθες υποδείξεις: | Αποφεύγετε μια λειτουργία της συσκευής κοντά σε ηλεκτρικές συσκευές συγκόλλησης, επαγωγικούς θερμαντήρες και άλλα ηλεκτρομαγνητικά πεδία. | Μετά από απότομες αλλαγές θερμοκρασίας πρέπει η συσκευή πριν από τη χρήση, για λόγους σταθεροποίησης να προσαρμοστεί για περ. 30 λεπτά στη

θερμοκρασία περιβάλλοντος, ώστε να σταθεροποιηθεί ο αισθητήρας υπερύθρων. | Μην εκθέτετε τη συσκευή για μεγάλο χρονικό διάστημα σε υψηλές θερμοκρασίες. | Αποφεύγετε συνθήκες περιβάλλοντος με σκόνη και υγρασία. | Οι συσκευές μέτρησης και τα αξεσουάρ δεν είναι παιχνίδια και δεν ανήκουν στα παιδικά χέρια! | Σε βιομηχανικές εγκαταστάσεις πρέπει να τηρούνται οι προδιαγραφές πρόληψης ατυχημάτων του Συνδέσμου επαγγελματικών ενώσεων της βιομηχανίας για ηλεκτρικές εγκαταστάσεις και εξοπλισμούς.

Προσέξτε τους πέντε κανόνες ασφάλειας: 1 Θέση εκτός τάσης 2 Ασφάλιση έναντι επανενεργοποίησης 3 Εξακρίβωση απουσίας τάσης (Η απουσία τάσης πρέπει να εξακριβώνεται και στους 2 πόλους) 4 Γείωση και βραχυκύκλωμα 5 Καλύπτετε τα παρακείμενα, υπό τάση τμήματαΥποδείξεις 82 Testboy

Profi III LED+ Χρήση σύμφωνη με τους κανονισμούς Η συσκευή προορίζεται μόνο για τις περιγραφόμενες εφαρμογές που αναφέρονται στις οδηγίες χρήσης. Μια άλλη χρήση απαγορεύεται και μπορεί να οδηγήσει σε ατυχήματα ή καταστροφή της συσκευής. Αυτές οι εφαρμογές οδηγούν σε άμεση ακύρωση οποιωνδήποτε απαιτήσεων εγγύησης του χειριστή έναντι του κατασκευαστή.

Για την προστασία της συσκευής από ζημιές, σε περίπτωση μεγαλύτερης διάρκειας μη χρήσης, απομακρύνετε τις μπαταρίες.

Σε υλικές ζημιές ή βλάβες σε άτομα, οι οποίες προκαλούνται μέσω ακατάλληλου χειρισμού ή μη τήρησης των υποδείξεων ασφαλείας, δεν αναλαμβάνουμε καμία ευθύνη. Σε αυτές τις περιπτώσεις ακυρώνεται κάθε απαίτηση εγγύησης. Ένα θαυμαστικό μέσα σε ένα τρίγωνο υποδεικνύει υποδείξεις ασφαλείας στις οδηγίες χρήσης. Πριν από τη θέση σε λειτουργία,

εξ ολοκλήρου τις οδηγίες. Η συσκευή αυτή διαθέτει σήμανση CE και πληροί έτσι τις απαιτούμενες οδηγίες. Με την επιφύλαξη δικαιωμάτων αλλαγής των προδιαγραφών χωρίς προηγούμενη ενημέρωση © 2014 Testboy GmbH,

Απαλλακτική ρήτρα Σε περίπτωση ζημιών, οι οποίες προκαλούνται από μη τήρηση των οδηγιών, ακυρώνεται η απαίτηση εγγύησης! Για επακόλουθες εκ των ανωτέρω αναφερόμενων ζημιές, δεν αναλαμβάνουμε καμία ευθύνη! Η Testboy δεν αναλαμβάνει ευθύνη για ζημιές, οι οποίες προκύπτουν από | μη τήρηση των οδηγιών | από μη εγκεκριμένες από την Testboy αλλαγές στο προϊόν ή | από ανταλλακτικά τα οποία δεν έχουν κατασκευαστεί ή εγκριθεί από την Testboy | επίδραση αλκοόλ, ναρκωτικών ουσιών ή φαρμάκων. Ορθότητα των οδηγιών χρήσης Οι παρούσες οδηγίες χρήσης έχουν συνταχθεί με εξαιρετική προσοχή. Για την ορθότητα και πληρότητα των δεδομένων, απεικονίσεων και σχεδίων δεν αναλαμβάνεται καμία ευθύνη. Με την επιφύλαξη αλλαγών, σφαλμάτων εκτύπωσης και άλλων σφαλμάτων.

Αξιότιμε πελάτη της Testboy, με την απόκτηση του προϊόντος μας έχετε τη δυνατότητα να παραδώσετε τη συσκευή μετά το πέρας της διάρκειας ζωής του σε κατάλληλα σημεία συγκέντρωσης για άχρηστα ηλεκτρονικά υλικά.

Η Οδηγία ΑΗΗΕ (2002/96/ΕΚ) καθορίζει την επιστροφή και την ανακύκλωση παλαιών ηλεκτρικών συσκευών. Οι κατασκευαστές ηλεκτρικών συσκευών έχουν την υποχρέωση από την 13.8.2005 να παραλαμβάνουν δωρεάν και να ανακυκλώνουν ηλεκτρικές συσκευές, οι οποίες έχουν πωληθεί μετά από την ανωτέρω ημερομηνία. Οι ηλεκτρικές συσκευές δεν επιτρέπεται πλέον να τοποθετούνται στη "φυσιολογική" ροή

Οι ηλεκτρικές συσκευές πρέπει να ανακυκλώνονται και απορρίπτονται ξεχωριστά. Όλες οι συσκευές, οι οποίες εμπίπτουν σε αυτή την οδηγία, έχουν σήμανση αυτού του λογότυπου.Χειρισμός Testboy

Απόρριψη χρησιμοποιημένων μπαταριών Εσείς ως τελικός καταναλωτής είστε νομικά (Νομοθεσία για τις μπαταρίες) υπεύθυνος να επιστρέφετε όλες τις χρησιμοποιημένες μπαταρίες και τους συσσωρευτές. Μια απόρριψη μέσω των οικιακών απορριμμάτων απαγορεύεται! Οι μπαταρίες/συσσωρευτές που περιέχουν επιβλαβείς ουσίες έχουν τα σύμβολα παραπλεύρως, τα οποία υποδεικνύουν την απαγόρευση της απόρριψης μέσω των οικιακών απορριμμάτων.

χαρακτηρισμοί για τα καθοριστικά βαριά μέταλλα είναι: Cd = Κάδμιο, Hg = Υδράργυρος, Pb = Μόλυβδος. Μπορείτε να παραδίδετε τις χρησιμοποιημένες μπαταρίες/τους συσσωρευτές δωρεάν στα σημεία συγκέντρωσης της κοινότητας σας ή οπουδήποτε πωλούνται μπαταρίες/συσσωρευτές! 5 χρόνια εγγύηση Οι συσκευές της Testboy υπόκεινται σε συνεχείς ελέγχους ποιότητας. Εάν κατά τη διάρκεια της καθημερινής εργασίας εμφανίζονται σφάλματα κατά τη λειτουργία, παρέχουμε μια εγγύηση 5 ετών (ισχύει μόνο με το τιμολόγιο). Σφάλματα κατασκευής ή υλικών διορθώνονται δωρεάν από εμάς, εφόσον η συσκευή αποσταλεί σε εμάς χωρίς να έχει γίνει παρέμβαση τρίτων και είναι κλειστή. Ζημιές μέσω πτώσης ή εσφαλμένου χειρισμού αποκλείονται από την απαίτηση εγγύησης. Παρακαλούμε απευθυνθείτε στην: Testboy GmbH Τηλ: [phone] Elektrotechnische Spezialfabrik Φαξ: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Πιστοποιητικό ποιότητας Οι διεξαχθείσες εντός της Testboy GmbH σχετικές με την ποιότητα εργασίες και διαδικασίες παρακολουθούνται μέσω ενός συστήματος διαχείρισης ποιότητας. Η Testboy GmbH επιβεβαιώνει επίσης ότι οι χρησιμοποιούμενες κατά τη βαθμονόμηση διατάξεις ελέγχου και τα όργανα, υπόκεινται σε συνεχή παρακολούθηση μέσων ελέγχου. Δήλωση συμμόρφωσης Το προϊόν πληροί τις τρέχουσες οδηγίες. Μπορείτε να βρείτε περισσότερες πληροφορίες στην ιστοσελίδα www.testboy.de

Ευχαριστούμε πολύ που αποφασίσατε να αποκτήσετε τον Testboy

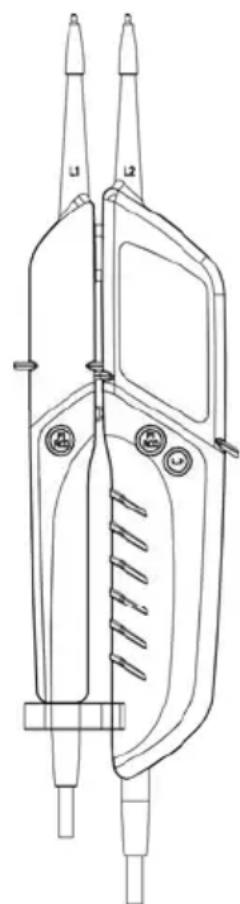

Profi III LED+, έναν διπολικό ανιχνευτή τάσης με ένδειξη LED. Υπάρχει η δυνατότητα διεξαγωγής ελέγχου συνεχών τάσεων 6 V έως 1400 V και εναλλασσόμενων τάσεων 6 V έως 1000 V, ελέγχων πολικότητας, κατεύθυνσης περιστρεφόμενου πεδίου και διέλευσης έως 50 k και δοκιμών FI/RCD (διακοπτών ασφαλείας/διατάξεων προστασίας ρεύματος διαρροής). Ο Testboy

Profi III LED+ χάρη στον υψηλό τύπο προστασίας (IP65) μπορεί επίσης να χρησιμοποιείται σε δύσκολες συνθήκες εργασίας. Υποδείξεις ασφαλείας Αποφασίσατε την απόκτηση μιας συσκευής, η οποία σας προσφέρει έναν μεγάλο βαθμό ασφάλειας. Για να εξασφαλίσετε μια ακίνδυνη και σωστή χρήση πρέπει οπωσδήποτε να διαβάσετε πλήρως τις παρούσες οδηγίες πριν από την πρώτη χρήση.Χειρισμός 84 Testboy

Profi III LED+ Ισχύουν τα εξής προληπτικά μέτρα ασφαλείας: | Ο ανιχνευτής τάσης πρέπει να ελεγχθεί λίγο πριν από τη χρήση για τη λειτουργία του (Προδιαγραφή VDE 0105, Τμήμα 1). Βεβαιώνεστε ότι οι γραμμές μέτρησης και η συσκευή βρίσκονται σε άψογη κατάσταση. Ελέγξτε τη συσκευή σε μια γνωστή πηγή τάσης, π.χ. πρίζα 230 V. | Εάν τότε δεν εμφανίζεται ένδειξη για μια ή περισσότερες λειτουργίες, η συσκευή δεν επιτρέπεται πλέον να χρησιμοποιείται και πρέπει να ελεγχθεί από εξειδικευμένο προσωπικό. | Πιάνετε τη συσκευή μόνο από τις χειρολαβές, αποφεύγετε μια επαφή με τις ακίδες ανιχνευτήρα! | Διεξάγετε τους ελέγχους για την απουσία τάσης μόνο διπολικά! | Η συσκευή δεν επιτρέπεται να λειτουργεί σε υγρό περιβάλλον! | Μη χρησιμοποιείτε με ανοιχτή θήκη μπαταριών! Οι ακίδες μέτρησης πρέπει να απομακρύνονται από το κύκλωμα μέτρησης κατά τη διάρκεια μιας αλλαγής μπαταρίας. | Μια σωστή ένδειξη εξασφαλίζεται στον τομέα θερμοκρασίας από

-10 °C – +55 °C. | Διατηρείτε τη συσκευή πάντα στεγνή και καθαρή. Το περίβλημα επιτρέπεται να καθαρίζεται με ένα νωπό πανί. | Το επιπρόσθετα εμφανιζόμενο σύμβολο προειδοποίησης, η ακουστική ένδειξη και η δόνηση σε τάσεις > 35 V εξυπηρετούν μόνο την προειδοποίηση για επικίνδυνες για τη ζωή τάσεις, όχι για μέτρηση. | Πριν από τη δοκιμή στην ένταση περιβάλλοντος ελέγχετε εάν ακούγεται ο ήχος προειδοποίησης. | Αλλάζετε αμέσως τις μπαταρίες, εάν κατά την ενεργοποίηση ακούγεται ένα συνεχές σήμα προειδοποίησης.

Οι τάσεις έχουν προτεραιότητα. Εάν δεν υπάρχει τάση στις ακίδες μέτρησης (< 3 V), η συσκευή βρίσκεται στη λειτουργία συνεχούς ελέγχου. Στην κατάσταση ετοιμότητας ανάβει η πορτοκαλί ένδειξη "Rx/".

Για την ενεργοποίηση της συσκευής απλά κρατάτε τις ακίδες ανιχνευτήρα τη μια μέσα στην άλλη. Με το βίδωμα ή ξεβίδωμα των ανταπτόρων ακίδων μέτρησης επιτυγχάνεται μια πιο άνετη μέτρηση στις πρίζες. Η ένδειξη τάσης διεξάγεται και χωρίς μπαταρίες. Αυτοέλεγχος Κρατήστε για τη δοκιμή τις ακίδες ανιχνευτήρα τη μια μέσα στην άλλη. Η πράσινη LED "Rx/" πρέπει να ανάβει καθαρά και να ακούγεται ένας ήχος μπιπ. (Μετά από σύντομο χρόνο η συσκευή απενεργοποιείται αυτόματα μέσω της λειτουργίας "Auto Power Off".) Εάν η LED δεν ανάβει ή είναι αδύναμη, πρέπει να αντικατασταθούν οι μπαταρίες. Εάν η συσκευή δε λειτουργεί με νέες μπαταρίες, πρέπει να προστατευτεί από εσφαλμένη χρήση. Έλεγχος συνεχούς τάσης Κατά την τοποθέτηση των ακίδων ανιχνευτήρα σε συνεχή τάση εντός του τομέα ονομαστικής τάσης, ανάβει μια από τις κάτω (12 V +~-) καθώς και οι από επάνω υπάρχουσες LED, σύμφωνα με την υπάρχουσα τάση. Οι κάτω LED δείχνουν την πολικότητα σύμφωνα με το χαρακτηρισμό στις ακίδες ανιχνευτήρα! (+, -) Σε περίπτωση υπέρβασης της τιμής κατωφλίου 35 V ακούγεται ένας ήχος σήματος και γίνεται αισθητή μια σαφής δόνηση. Έτσι σηματοδοτείται η ύπαρξη τάσης επικίνδυνης για τη ζωή!Χειρισμός Testboy

Έλεγχος εναλλασσόμενης τάσης Κατά την τοποθέτηση των ακίδων ανιχνευτήρα σε εναλλασσόμενη τάση εντός του τομέα ονομαστικής τάσης, ανάβουν και οι δύο κάτω (12 V +~-) καθώς και οι από επάνω υπάρχουσες LED, σύμφωνα με την υπάρχουσα τάση. Το ταυτόχρονο άναμμα των κάτω LED υποδεικνύει εναλλασσόμενη τάση (~). Σε περίπτωση υπέρβασης της τιμής κατωφλίου 35 V ακούγεται ένας ήχος σήματος και γίνεται αισθητή

δόνηση. Έτσι σηματοδοτείται η ύπαρξη τάσης επικίνδυνης για τη ζωή! Έλεγχος φάσεων Αγγίξτε με την ακίδα δοκιμής "L2" έναν αγωγό. Εάν υπάρχει φάση, τουλ. 100 V~, ανάβει η LED "<L"! Για τον προσδιορισμό των αγωγών φάσεων μπορεί να επηρεαστεί η αντίληψη της ένδειξης, π.χ. μέσω μονωμένων διατάξεων για την προστασία έναντι απευθείας επαφής, σε δυσμενείς θέσεις, για παράδειγμα σε ξύλινες σκάλες ή μονωτικές επενδύσεις δαπέδων, από μη γειωμένη τάση ή και σε δυσμενείς συνθήκες φωτός. Έλεγχος περιστρεφόμενου πεδίου (μέγ. 400 V) Ο προστατευτικός ρουχισμός και οι τοποθεσίες μόνωσης μπορεί να επηρεάσουν τη λειτουργία. Πιάστε τις λαβές L1 και L2 σε όλη τους την επιφάνεια. Τοποθετήστε τις ακίδες ανιχνευτήρα L1 και L2 σε δύο εξωτερικούς αγωγούς (φάσεις) και ελέγξτε εάν υφίσταται η τάση εξωτερικού αγωγού π.χ. 400 W. Μια αλληλουχία δεξιάς περιστροφής (Φάση L1 πριν από τη φάση L2) επιτυγχάνεται , όταν ανάβει η LED "R". Μια αλληλουχία αριστερής περιστροφής (Φάση L2 πριν από τη φάση L1) επιτυγχάνεται, όταν ανάβει η LED "L". Ο προσδιορισμός πεδίου περιστροφής πρέπει πάντα να ακολουθείται από έναν έλεγχο με αλλαγή των ακίδων ανιχνευτήρα. Εδώ πρέπει να αλλάξει η κατεύθυνση περιστροφής.

Ο έλεγχος πεδίου περιστροφής είναι δυνατός από 200 V, 50/60 Hz (φάση έναντι φάσης) στο γειωμένο δίκτυο τριφασικού ρεύματος. Μεμονωμένος έλεγχος Μέσω των υφιστάμενων εξαρτημάτων απόστασης στη γραμμή μέτρησης, είναι δυνατή μια ασφάλιση και των δύο τμημάτων χειρός. Μέσω απλής περιστροφής μπορεί να ρυθμιστεί η απόσταση των ακίδων μέτρησης. (Σούκο/CEE) Φωτισμός θέσεων μέτρησης Μέσω πίεσης του πλήκτρου L.H. ενεργοποιείται ή απενεργοποιείται ο φωτισμός θέσεων μέτρησης. Έλεγχος διέλευσης (Για την ενεργοποίηση, κρατήστε τις ακίδες ανιχνευτήρα τη μια μέσα στην άλλη) Τοποθετήστε μια ακίδα ανιχνευτήρα στη γραμμή, την ασφάλεια ή σε άλλα στοιχεία που πρέπει να ελεγχθούν. Σε μια αντίσταση 0 - 50 k ανάβει η πράσινη LED "Rx/" και ακούγεται ένα ακουστικό σήμα. Δοκιμή ενεργοποίησης FI/RCD (διακοπτών ασφαλείας/διατάξεων προστασίας ρεύματος διαρροής), γείωση (δοκιμή γείωσης ασφαλείας) Ο Testboy

Profi III LED+ διαθέτει ένα φορτίο, το οποίο σας διευκολύνει να ενεργοποιήσετε μια γείωση ασφαλείας FI/RCD με τη βοήθεια δύο πλήκτρων (FI\RCD). Ελέγχεται η FI/RCD (μέγ. 30 mA) μεταξύ φάσης και γείωσης ασφαλείας (μέγ. 240 V). Αλλαγή μπαταρίας Εάν οι μπαταρίες έχουν αδειάσει, ακούγεται ένα σήμα προειδοποίησης και η συσκευή απενεργοποιείται. Αλλάξτε τις μπαταρίες αμέσως ώστε να εξασφαλίσετε την ακρίβεια των τιμών μέτρησης. Για την αλλαγή των μπαταριών, πρέπει να ανοιχτεί η θήκη μπαταριών στο κύριο περίβλημα. Λασκάρετε για αυτό τις βίδες με τη βοήθεια ενός κατσαβιδιού. Προσέξτε κατά τη χρήση των νέων μπαταριών για τη σωστή πολικότητα. Κλείστε και βιδώστε πάλι τη θήκη μπαταριών.Τεχνικές πληροφορίες 86 Testboy

Profi III LED+ Οι μπαταρίες δεν ανήκουν στα οικιακά απορρίμματα. Υπάρχει σίγουρα κοντά σας ένα σημείο συγκέντρωσης τους!

Τεχνικές πληροφορίες Ένδειξη 16 LED για τάση (12, 24, 48, 120, 230, 400, 690 και 1000 V), πολικότητα (+~-), διέλευση (Rx/) και φάση/περιστρεφόμενο πεδίο (R/L) +PELV Τομέας ονομαστικής τάσης 6...1000 V AC 6…1400 V DC Ένδειξη περιστρεφόμενου πεδίου ναι Σύνθετη αντίσταση εισόδου 285 k Ένδειξη 0,85 Un Τομέας συχνότητας 0...1000 Hz Συνδεόμενο φορτίο 30 mA σε 230 V Διάρκεια ενεργοποίησης 30 s ενεργό \ 240 s ανενεργό Έλεγχος συνέχεια 0...50 k Τύπος προστασίας IP 65 Κατηγορία υπερτάσης CAT IV 1000 V Πρότυπο ελέγχου IEC/EN 61243-3 Τροφοδοσία τάσης 2x 1,5 V τύπου AAA Microİçindekiler Testboy
