KÄYTTÖOHJE Profi III LED Testboy

Profi III LED+ Käyttöohje

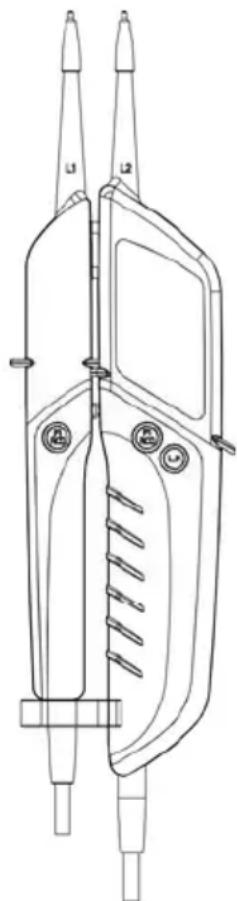

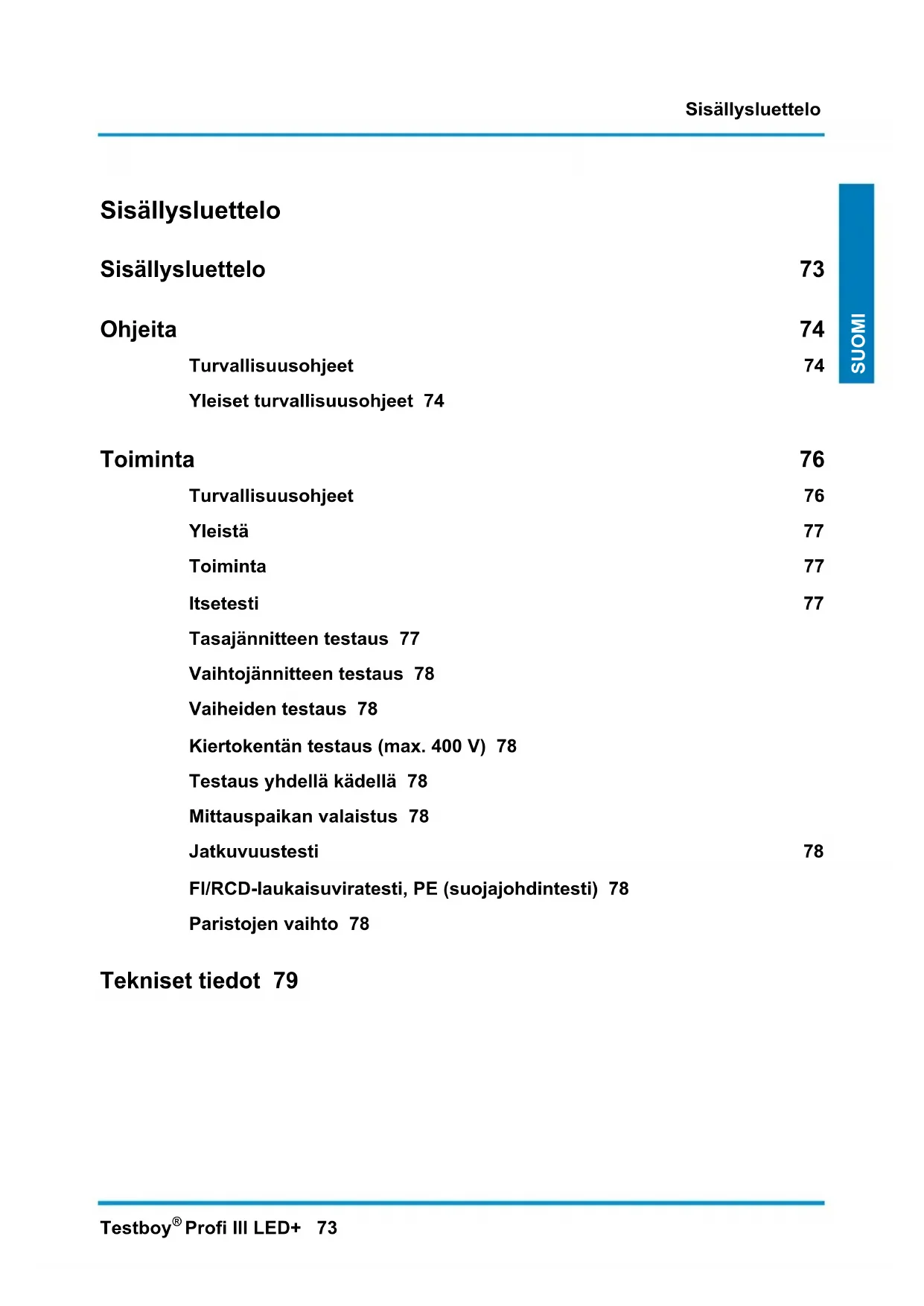

Profi III LED+ 73 SUOMI Sisällysluettelo Sisällysluettelo 73 Ohjeita 74 Turvallisuusohjeet 74 Yleiset turvallisuusohjeet 74 Toiminta 76 Turvallisuusohjeet 76 Yleistä 77 Toiminta 77 Itsetesti 77 Tasajännitteen testaus 77 Vaihtojännitteen testaus 78 Vaiheiden testaus 78 Kiertokentän testaus (max. 400 V) 78 Testaus yhdellä kädellä 78 Mittauspaikan valaistus 78 Jatkuvuustesti 78 FI/RCD-laukaisuviratesti, PE (suojajohdintesti) 78 Paristojen vaihto 78 Tekniset tiedot 79Ohjeita 74 Testboy

Profi III LED+ Ohjeita Turvallisuusohjeet

VAROITUS Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaa vakavia henkilötapaturmia. Esinevaurioiden vaara on myös olemassa (esim. laitteen vaurioituminen).

VAROITUS Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen).

VAROITUS Älä milloinkaan suuntaa lasersädettä suoraan silmiin tai epäsuoraan heijastavien pintojen kautta. Lasersäteily voi vahingoittaa silmiä korjaamattomasti. Henkilöiden lähellä mitattaessa lasersäde on kytkettävä pois päältä. Yleiset turvallisuusohjeet

VAROITUS Turvallisuus- ja CE-hyväksyntäsyistä laitteen omatoimiset uudistukset ja/tai muuttamiset on kielletty. Laitteen turvallista käyttöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Määräystenmukainen käyttö" on ehdottomasti huomioitava.

VAROITUS Huomioi ennen laitteen käyttöä seuraavat ohjeet: | Vältä laitteen käyttöä sähköhitsauslaitteiden, induktiolämmittimien ja muiden sähkömagneettisten kenttien lähellä. | Yht'äkkisen lämpötilamuutoksen jälkeen laitteen tulee antaa sopeutua uuteen ympäristölämpötilaan n. 30 minuuttia IR-anturin (infrapuna-anturin) stabilisoimiseksi. | Älä altista laitetta pidemmäksi aikaa korkeille lämpötiloille. | Vältä pölyisiä ja kosteita ympäristöolosuhteita. | Mittalaitteet ja lisävarusteet eivät ole leikkikaluja, eivätkä ne kuulu lasten käsiin! | Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset.

Noudata viittä turvallisuussääntöä: 1 Aktivoi 2 Varmista uudelleen käynnistyksen varalta 3 Vakuuttaudu jännitteettömyydestä (jännitteettömyys on tarkistettava 2-napaisesti) 4 Maadoita ja kytke oikosulkuun 5 Peitä läheiset, jännitteenalaiset osatOhjeita Testboy

Profi III LED+ 75 SUOMI Määräystenmukainen käyttö Laitetta saa käyttää vain käyttöohjeessa kuvattuun tarkoitukseen. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Määräystenvastaisesta käytöstä kaikki käyttäjän valmistajaa kohtaan osoitetut takuu- ja vastuuvaatimukset raukeavat välittömästi.

Poista laitteesta paristot, jos sitä ei käytetä pitempään aikaan laitevaurioiden ehkäisemiseksi.

Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnistä. Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset. Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta © 2014 Testboy GmbH, Saksa. Vastuuvapautusperuste Takuuvaateet raukeavat vauriotapauksissa, jotka johtuvat käyttöohjeen laiminlyönnistä! Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seurantavahingoista! Testboy ei vastaa vaurioista, jotka johtuvat | käyttöohjeen laiminlyönnistä | sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksynyt tai | sellaisten varaosien käytöstä, jotka eivät ole Testboy -yrityksen valmistamia tai hyväksymiä | alkoholin, huumeiden tai lääkkeiden käytöstä. Käyttöohjeen oikeellisuus Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään. Jätehuolto Arvoisa Testboy-asiakas! Laitteen elinkaaren päätyttyä voit toimittaa sen paikalliseen sähköromun keräyspisteeseen.

Sähkö- ja elektroniikkalaiteromua koskevassa direktiivissä WEEE (2002/96/EY) on määrätty sähköromun palautus ja kierrätys. Sähkölaitteiden valmistajien velvollisuutena on 13.08.2005 alkaen vastaanottaa ja kierrättää sellaiset sähkölaitteet maksutta, jotka on myyty tämän päivämäärän jälkeen. Sähkölaitteita ei siten saa hävittää edellä mainitun päivämäärän jälkeen "normaalijätteiden" mukana. Sähkölaitteet on kierrätettävä ja hävitettävä erikseen. Kaikki laitteet, joita tämä direktiivi koskee, on merkitty tällä logolla.Toiminta 76 Testboy

Profi III LED+ Käytettyjen paristojen jätehuolto Loppukuluttujana sinulla on lakisääteinen velvollisuus palauttaa kaikki käytetyt paristot ja akut keräyspisteeseen (paristo- ja akkudirektiivin 2006/66/EY mukaan). Niiden hävittäminen talousjätteiden mukana on kielletty! Saastuttavia aineita sisältävät paristot/akut on merkitty vieressä olevalla symbolilla, joka viittaa niiden hävittämiskieltoon talousjätteiden mukana. Hallitsevien raskasmetallien merkinnät ovat: Cd = Kadmium, Hg = Elohopea, Pb = Lyijy. Käytetyt paristot/akut voidaan palauttaa maksutta kunnan järjestämään kierrätyspisteeseen tai joka paikkaan, joissa paristoja/akkuja myydään! 5 vuoden takuu Testboy-laitteet ovat tiukan laatuvalvonnan alaisia. Mikäli päivittäisessä käytännössä kuitenkin ilmaantuu käyttöhäiriöitä, myönnämme laitteelle 5 vuoden takuun (voimassa vain laskutositteen kanssa). Korjaamme valmistus- ja materiaalivirheet maksutta sillä ehdolla, että kukaan ulkopuolinen ei ole tehnyt laitteeseen toimenpiteitä ja että se toimitetaan meille avaamattomana. Takuu poissulkee putoamisesta tai väärästä käsittelystä johtuvat vauriot. Ota yhteys: Testboy GmbH Puh.: [phone] Elektrotechnische Spezialfabrik Faksi: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Laatusertifikaatti Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vahvistaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia. Vaatimustenmukaisuusvakuutus Tuote täyttää ajankohtaisimmat direktiivit. Lähempää tietoa saa sivulta www.testboy.de Toiminta Kiitämme valinnastasi hankkia kaksinapainen LED-näytöllä varustettu jännitemittari Testboy

Profi III LED+. Tasavirran mittausalue on 6 V - 1400 V ja vaihtovirran mittausalue 6 V - 1000 V. Lisäksi sillä voidaan testata napaisuus, kiertosuunta ja jatkuvuus 50 k:iin asti sekä suorittaa FI/RCD-testejä. Testboy

Profi III LED+ -jännitemittaria voidaan käyttää sen korkean suojausluokan ansiosta (IP65) myös mittauskohteisiin, joiden pinta on karhea tai epätasainen. Turvallisuusohjeet Olet valinnut laitteen, jossa panostetaan suuressa määrin turvallisuuteen. Vaarattoman ja virheettömän käytön takaamiseksi on ehdottoman tärkeää, että luet tämän käyttöohjeen alusta loppuun ennen ensimmäistä käyttöä.Toiminta Testboy

Profi III LED+ 77 SUOMI Huomioi seuraavat turvatoimet: | Tarkasta jännitemittarin toiminta vähän ennen sen käyttöä (Saksassa sähkötekninen VDE-määräys 0105, osa 1). Varmista, että mittajohdot ja laite ovat moitteettomassa kunnossa. Testaa laite jo tutussa jännitelähteessä, esim. 230 Voltin pistorasiassa. | Jos testatessa yhden tai useamman toiminnon näyttö ei toimi, laitetta ei saa enää käyttää ja ammattihenkilön on tarkastettava se.

| Tartu laitteeseen vain käsikahvoista, vältä mittakärkiin koskemista! | Tarkasta jännitteettömyys vain kaksinapaisesti! | Laitetta ei saa käyttää kosteassa tilassa! | Ei saa käyttää akkulokeron ollessa auki! Mittakärjet on poistettava mittauspiiristä paristonvaihdon ajaksi. | Näytön virheetön lukema taataan -10 °C – +55 °C lämpötila-alueella. | Pidä laite aina kuivana ja puhtaana. Kotelon voi puhdistaa kostealla pyyhkeellä. | Lisäksi näkyvä varoitussymboli, akustinen näyttö ja värinä > 35 Voltin jännitteissä ovat vain hengenvaarallisen jännitteen varoitukseen, ei mittaukseen. | Tarkasta varoitusäänen voimakkuus ennen testausta, että kuulet varoituksen ympäristöäänistä huolimatta. | Vaihda paristot heti, jos päälle kytkettäessä kuuluu jatkuva varoitussignaali.

Yleistä Jännitteillä on prioriteetti. Jos mittakärjillä ei ole jännitettä (< 3 V), laite on jatkuvuuden tarkastusmoodilla. Valmiustilassa oranssi "Rx/" palaa. Toiminta Kytke laite päälle kätevästi vain pitämällä mittakärkiä toisissaan. Pistorasioilla mittaus on miellyttävämpää, kun mittakärkien adapteri kierretään kiinni/irti. Jännitteen näyttö toimii myös ilman paristoja. Itsetesti Pidä mittkärkiä toisissaan testausta varten. Vihreän "Rx/"- LEDin on paletttava kirkkaana ja piippausäänen on kuuluttava. (Vähän ajan kuluttua laite kytkeytyy automaattisesti "Auto Power Off" -toiminnolla pois päältä). Jos LED ei pala tai se palaa vain heikosti, paristot on vaihdettava. Jos laite ei toimi uusilla paristoilla, se on suojattava virhekäytöltä. Tasajännitteen testaus Kun mittakärkiä pidetään nimellisjännitealueen sisäisessä tasajännitteessä, yksi alemmista (12 V +~-) ja sen yläpuolella olevista LEDeistä syttyy jännitettä vastaten. Alemmat LEDit näyttävät napaisuuden mittakärkien merkinnän mukaan! (+, -) Jos 35 Voltin kynnysarvo ylitetään, merkkiääni kuuluu ja värinä tuntuu selvästi. Se on merkkinä hengenvaarallisesta jännitteestä!Toiminta 78 Testboy

Profi III LED+ Vaihtojännitteen testaus Kun mittakärkiä pidetään nimellisjännitealueen sisäisessä vaihtojännitteessä, kumpikin alempi (12 V +~-) LED ja niiden yläpuolella olevat LEDit syttyvät jännitettä vastaten. Alempien LEDien samanaikainen syttyminen on merkkinä vaihtojännitteestä (~). Jos 35 Voltin kynnysarvo ylitetään, merkkiääni kuuluu ja värinä tuntuu selvästi. Se on merkkinä hengenvaarallisesta jännitteestä! Vaiheiden testaus Kosketa testauskärjellä "L2" johdinta. Vaihetta kosketettaessa, min. 100 V~, "<L"-LED syttyy! Vaihejohtimen määrittämistä varten näytön havaittavuuteen voivat vaikuttaa esim. suoran kosketuksen suojana olevat eristeet, epäsuotuisat paikat, kuten esimerkiksi puutikkailla tai eristävillä lattiapinnoitteilla, maadoittamattomalla jännitteellä tai myös epäsuotuisissa valo-olosuhteissa. Kiertokentän testaus (max. 400 V) Suojavaatetus ja sijoituspaikan eristeet voivat vaikuttaa toimintaan. Tartu kahvojen L1 ja L2 ympäri täydeltä pinnalta. Aseta testauskärjet L1 ja L2 kahdelle ulkojohtimelle (vaiheet) ja tarkasta, että ulkohtimen jännite on esim. 400 V. Kiertosuunta (vaihe L1 ennen vaihetta L2) on oikealle, kun "R" LED syttyy. Kiertosuunta (vaihe L2 ennen vaihetta L1) on vasemmalle, kun "L" LED syttyy. Kiertokentän määritystä on aina seurattava tarkastus vaihdetuilla testauskärjillä. Tällöin kiertosuunnan on muututtava Ohje: Kiertokentän testaus on mahdollista maadoitetussa kiertovirtaverkossa 200 Voltista, 50/60 Herzistä alkaen (vaihe vaihetta vastaan). Testaus yhdellä kädellä Kummatkin käsiosat voidaan lukita mittajohdossa olevalla välikkeellä. Mittauskärkien etäisyys voidaan säätää kiertämällä. (Schuko/CEE) Mittauspaikan valaistus L.H -painiketta painamalla mittauspaikan valaistus kytketään päälle ja pois. Jatkuvuustesti (Pidä testauskärkiä toisissaan käynnistystä varten) Aseta testauskärjet testattavalle johdolle, varokkeelle tms. Vastuksen ollessa 0 - 50 k vihreä "Rx/"-LED syttyy ja akustinen signaali kuuluu. FI/RCD-laukaisuviratesti, PE (suojajohdintesti) Jännitemittarissa Testboy

Profi III LED+ on kuormitus, joka mahdollistaa FI/RCD-suojakytkimen laukaisun kahdella painikkeella (FI\RCD). Sillä mitataan vaiheen ja suojajohtimen välinen FI/RCD (max. 30 mA) (max. 240 V). Paristojen vaihto Jos paristot ovat tyhjenneet, varoitussignaali kuuluu ja laite kytkeytyy pois päältä. Vaihda paristot välittömästi mittausarvojen tarkkuuden takaamiseksi. Pääkotelossa oleva paristolokero on avattava paristojen vaihtoa varten. Avaa ruuvitaltalla lokeron ruuvit. Huomioi uusien paristojen vaihdossa oikea napaisuus. Sulje lokeron kansi taas ja ruuvaa se kiinni.

Paristot eivät kuulu kotitalousjätteisiin. Myös sinun lähelläsi on keräyspiste!Tekniset tiedot Testboy

Profi III LED+ 79 SUOMI Tekniset tiedot Näyttö 16 LEDiä jännitteelle (12, 24, 48, 120, 230, 400, 690 ja 1000 V), napaisuudelle (+~-), jatkuvuudelle (Rx/) ja vaiheelle/kiertokentälle (R/L) +PELV Nimellisjännitealue 6...1000 V AC 6…1400 V DC Kiertokentän näyttö Kyllä Tuloimpendanssi 285 k Indikaatio 0,85 Un Taajuusalue 0...1000 Hz Kytkettävä kuormitus 30 mA 230 Voltilla Käynnistysaika 30 s Päälle \ 240 s Pois Jatkuvuustesti 0...50 k Suojausluokka IP 65 Ylijänniteluokka CAT IV 1000 V Testausstandardi IEC/EN 61243- -3 Jännitteensyöttö 2 x 1,5 V tyyppi AAA MicroΠίνακας περιεχομένων 80 Testboy
