Tipo di prodotto	Controllore bipolare di tensione con indicatore LED
Marca	Testboy
Modello	Profi III LED
Categoria	Strumenti di misura
Campo di tensione continua	6…1400 V CC
Campo di tensione alternata	6…1000 V CA
Campo di frequenza	0…1000 Hz
Impedenza di ingresso	285 kΩ
Test di continuità	0…50 kΩ
Test di sgancio RCD	Sì, carico 30 mA a 230 V
Display	16 LED (tensione, polarità, continuità, fase/campo rotante)
Indicazione di fase	Sì, da 100 V~
Campo magnetico rotante	Sì, da 200 V / 50/60 Hz
Grado di protezione	IP 65
Categoria di sovratensione	CAT IV 1000 V
Norma	IEC/EN 61243-3
Alimentazione	2 batterie 1,5 V tipo AAA Micro
Temperatura di funzionamento	-10 a +55 °C
Illuminazione del punto di misura	Sì, attivabile con tasto L.H.
Segnale acustico e vibrazioni	Per tensioni > 35 V
Garanzia	5 anni
Pulizia	Panno umido, non usare solventi
Sicurezza	Non utilizzare in ambiente umido, rispettare le 5 regole di sicurezza

Domande frequenti - Profi III LED Testboy

Come testare una tensione alternata con il Testboy Profi III LED?

Posizionare le punte di prova sulla sorgente di tensione alternata. I due LED inferiori (12 V +~-) si accendono contemporaneamente, e i LED superiori indicano il valore. Un segnale acustico e vibrazioni si attivano sopra i 35 V.

Come sostituire le batterie?

Aprire il vano batterie dell'alloggiamento principale con un cacciavite. Sostituire le batterie usate con due batterie nuove di tipo AAA Micro 1,5 V rispettando la polarità. Richiudere e riavvitare il vano.

Cosa significano i LED inferiori (12 V +~-)?

I LED inferiori indicano la polarità: il LED '+' o '-' si accende in tensione continua. In tensione alternata, entrambi i LED si accendono contemporaneamente.

Come eseguire un test di continuità?

Posizionare le punte di prova l'una contro l'altra per accendere l'apparecchio. Quindi toccare le due estremità del circuito da testare. Se la resistenza è compresa tra 0 e 50 kΩ, il LED verde "Rx/Ω" si accende e viene emesso un segnale acustico.

Cosa fare se l'apparecchio non si accende?

Controllare prima le batterie. Se sono scariche, sostituirle. Se l'apparecchio non funziona ancora, contattare un specialista. Assicurarsi anche che le punte di prova siano in contatto tra loro per attivare l'apparecchio.

Come testare un interruttore differenziale (RCD)?

Utilizzare i due pulsanti FI/RCD. Il test viene effettuato tra la fase e il conduttore di protezione (max. 240 V). Il carico di 30 mA sgancia l'RCD se questo è funzionante.

Perché l'apparecchio emette un segnale acustico e vibra?

Il segnale acustico e le vibrazioni indicano una tensione superiore a 35 V, considerata pericolosa. Questo funge da avvertimento.

Come verificare il campo magnetico rotante?

Posizionare le punte di prova L1 e L2 su due conduttori esterni (fasi) con una tensione di circa 400 V. Il LED "R" indica senso orario, il LED "L" senso antiorario. Invertire le punte cambia il senso.

Quali sono le norme di sicurezza essenziali?

Rispettare le cinque regole di sicurezza: scollegare, impedire il riavvio, mettere fuori tensione su entrambi i poli, mettere a terra e cortocircuitare, coprire gli elementi sotto tensione vicini. Non utilizzare l'apparecchio in ambiente umido.

Come pulire il Testboy Profi III LED?

Pulire l'alloggiamento con un panno umido. Non utilizzare solventi. Conservare l'apparecchio in un luogo asciutto e pulito.

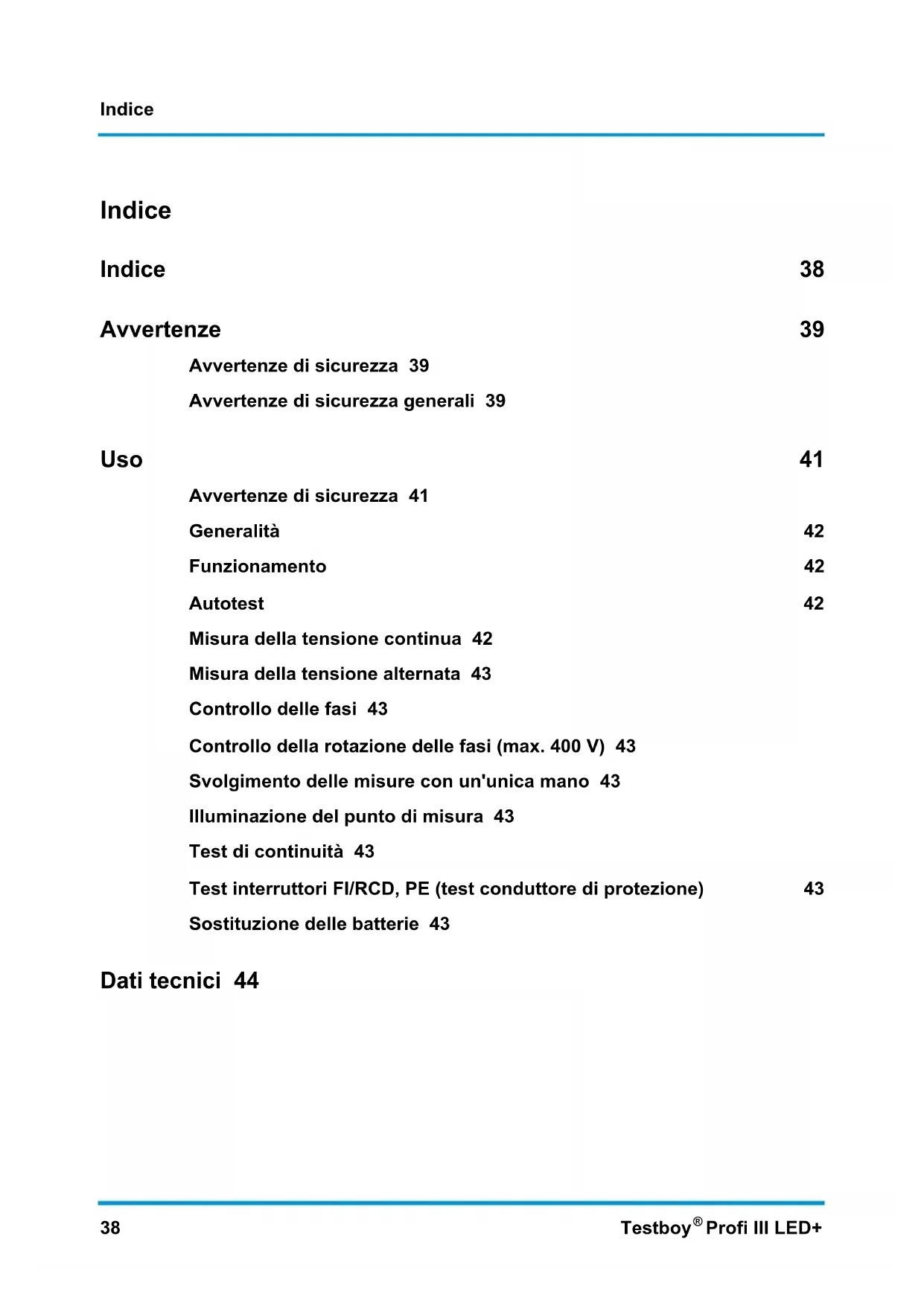

MANUALE UTENTE Profi III LED Testboy

Avvertenze di sicurezza 39

Avvertenze di sicurezza generali 39

Uso 41

Avvertenze di sicurezza 41

Generalità 42

Funzionamento 42

Autotest 42

Misura della tensione continua 42

Misura della tensione alternata 43

Controllo delle fasi 43

Controllo della rotazione delle fasi (max. 400 V) 43

Svolgimento delle misure con un'unica mano 43

Illuminazione del punto di misura 43

Test di continuità 43

Test interruttori FI/RCD, PE (test conduttore di protezione) 43

Sostituzione delle batterie 43

Dati tecnici 44

Avvertenze

Avvertenze di sicurezza

AVVERTENZA

Fonti di pericolo sono p.es. componenti meccanici che possono provocare gravi lesioni personali.

Sussiste anche un pericolo di danni materiali (p.es. danneggiamento dello strumento).

AVVERTENZA

Scosse elettriche possono causare la morte o gravi lesioni personali, così come danni materiali (p.es. danneggiamento dello strumento).

AVVERTENZA

Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misure vicino ad altre persone, è necessario disattivare il raggio laser.

Avvertenze di sicurezza generali

AVVERTENZA

Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".

AVVERTENZA

Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:

Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per stabilizzare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Si prega di rispettare le cinque regole di sicurezza:

1. Isolare
2. Mettere in sicurezza per prevenire la riconnessione accidentale
3. Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata su entrambi i poli)
4. Collegare a terra e cortocircuitare
5. Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni

Uso regolamentare

Lo strumento è destinato esclusivamente per svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili applicazioni causano un immediato annullamento della garanzia concessa dal produttore all'utente.

Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le batterie per proteggerlo da eventuali danni.

Il produttore non si assume alcuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2014 Testboy GmbH, Germania.

Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume alcuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni causati

dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy
dall'uso di ricambi non prodotti né autorizzati da Testboy
dall'uso di alcol, sostanze stupefacenti o medicinali.

Esattezza del manuale dell'utente

Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo alcuna responsabilità per l'esattezza e la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.

Smaltimento

Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento, al temine del suo ciclo di vita, ai centri di raccolta per rifiuti elettronici.

La norma WEEE (2002/96/CE) regola la restituzione e il riciclaggio degli apparecchi elettronici. Dal 13.8.2005, I produttori di apparecchi elettronici sono obbligati a prendere in consegna e a riciclare gratuitamente gli articoli elettronici prodotti dopo questa data. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.

Smaltimento di batterie usate

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!

Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.

I codici che identificano il metallo pesante contenuto nella batteria sono:

Cd = Cadmio, Hg = Mercurio, Pb = Piombo.

Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!

Garanzia di 5 anni

Prima di lasciare la fabbrica, gli strumenti Testboy vengono sottoposti a severi controlli di qualità. Ciononostante, se durante l'impiego pratico dovessero emergere eventuali difetti, sullo strumento viene concessa una garanzia di 5 anni (valida solo con fattura). Eventuali danni di fabbricazione o dei materiali verranno eliminati gratuitamente dal produttore, se lo strumento viene restituito intatto e senza interventi esterni. Sono esclusi dalla garanzia i danni derivanti dalla caduta o da un uso inappropriato dello strumento.

Rivolgersi a:

Testboy GmbH Tel: [phone]

Certificato di qualità

Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità, vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de

Uso

Vi ringraziamo per aver scelto di acquistare il nostro strumento Testboy® Profi III LED+, un voltmetro a due poli con spie LED. Con questo tester è possibile misurare tensioni continue da 6 V a 1400 V e tensioni alternate da 6 V a 1000 V, nonché svolgere test di polarità, di rotazione delle fasi, di continuità sino a 50 kΩ e di scatto interruttori FI/RCD.

Grazie al suo alto grado di protezione (classe IP65), lo strumento Profi III LED+ della Testboy® è utilizzabile anche in ambienti industriali estremi.

Avvertenze di sicurezza

Avete acquistato uno strumento che vi offre un elevato livello di sicurezza. Per garantire un uso corretto e privo di pericoli dello strumento, è indispensabile leggere completamente il presente manuale dell'utente prima di usarlo.

Per lo strumento sono valide le seguenti misure di sicurezza:

Poco prima di utilizzare lo strumento, è necessario verificarne la funzionalità (direttiva VDE 0105, parte 1). Accertarsi che I cavi di misura e lo strumento si trovino in condizioni ineccepibili. Controllare il funzionamento dello strumento collegando I puntali di misura a una fonte di tensione nota, ad es. una presa elettrica da 230 V.

Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato.

Afferrare lo strumento esclusivamente dai manici: evitare di toccare i puntali di misura!

Verificare l'assenza di tensione esclusivamente utilizzando entrambi i poli!

Lo strumento non può essere utilizzato in ambienti umidi!

Non utilizzare lo strumento con il vano delle batterie aperto! Durante la sostituzione delle batterie, i puntali di misura devono essere scollegati dal circuito di misura.

Una visualizzazione corretta è garantita in un range di temperatura compreso tra -10 °C e +55 °C.

Tenere lo strumento sempre asciutto e pulito. Il corpo dell'apparecchio può essere pulito con un panno umido.

Il simbolo di pericolo, il segnale acustico e la vibrazione che si attivano con tensioni > 35 V servono solo per richiamare l'attenzione dell'utente sulla presenza di una tensione mortale, non per la misura.

Prima di iniziare la misura, verificare che il segnale audio sia udibile nelle condizioni acustiche locali.

Sostituire immediatamente le batterie se viene prodotto un segnale acustico continuo all'accensione dello strumento.

Le tensioni hanno priorità. Quando ai puntali di misura non è applicata alcuna tensione (< 3 V), lo strumento si trova in modalità Test di continuità. In modalità Stand-by si accende il LED arancione "Rx/Ω".

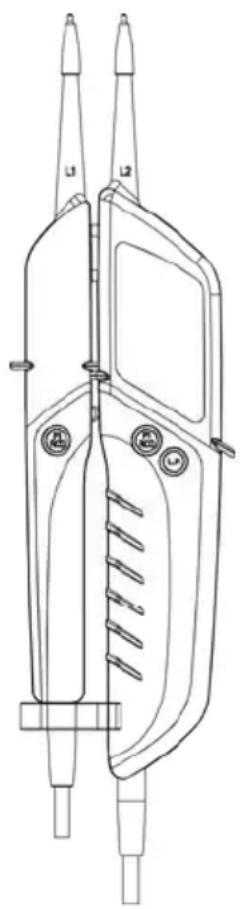

Funzionamento

Per accendere lo strumento, avvicinare semplicemente un puntale di misura all'altro.

La possibilità di avvitare/svitare gli adattatori dei puntali rende più comodo il test su prese elettriche.

La tensione viene visualizzata anche senza batterie.

Autotest

Per svolgere il test avvicinare un puntale di misura all'altro. Il LED verde "Rx/Ω" deve accendersi con una luce intensa e lo strumento emettere un segnale acustico (dopo breve tempo lo strumento si spegne automaticamente grazie alla funzione "Auto Power Off".) Se il LED non dovesse accendersi o solo debolmente, significa che è necessario sostituire le batterie.

Se lo strumento non dovesse funzionare con batterie nuove, deve essere protetto da un uso non corretto.

Misura della tensione continua

Applicando i puntali di misura a una tensione continua che rientra nella fascia nominale, si accende uno dei LED inferiori (12 V +\~-) così come il corrispondente LED superiore (in base alla tensione applicata). I LED inferiori indicano la polarità in base al contrassegno dei puntali di misura (+,-)!

Quando viene superata la soglia di 35 V viene emesso un segnale acustico e lo strumento vibra percettibilmente.

Questi segnali di sicurezza supplementari richiamano l'attenzione dell'utente sulla presenza di una tensione mortale!

Misura della tensione alternata

Applicando i puntali di misura a una tensione alternata che rientra nella fascia nominale, si accendono entrambi i LED inferiori (12 V +\~-) così come i corrispondenti LED superiori (in base alla tensione applicata). L'accensione contemporanea dei LED inferiori segnala la presenza di una tensione alternata (\~).

Quando viene superata la soglia di 35 V viene emesso un segnale acustico e lo strumento vibra percettibilmente.

Questi segnali di sicurezza richiamano l'attenzione dell'utente sulla presenza di una tensione mortale!

Controllo delle fasi

Applicare il puntale di misura "L2" a un conduttore. Se è presente una fase di almeno 100 V\~, si accende il LED "<L"!

Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di dispositivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad esempio su scale in legno o pavimenti isolanti, di una tensione non collegata a terra oppure anche in condizioni di scarsa luminosità.

Controllo della rotazione delle fasi (max. 400 V)

L'abbigliamento di protezione e posizioni isolanti possono influenzare il funzionamento dello strumento.

Afferrare integralmente i manici L1 ed L2

Applicare i puntali di misura L1 ed L2 a due fasi e controllare se è presente la tensione di fase, ad es. 400 V.

Una rotazione verso destra (fase L1 prima della fase L2) si ha quando si accende il LED "R" (Right).

Una rotazione verso sinistra (fase L2 prima della fase L1) si ha invece quando si accende il LED "L" (Left).

Il controllo della rotazione delle fasi deve sempre essere seguito da un altro controllo con puntali di misura invertiti, nel corso del quale la rotazione deve cambiare.

Nota:

Il controllo della rotazione delle fasi è possibile a partire da 200 V, 50/60 Hz (fase contro fase) nella rete trifase collegata a terra.

Svolgimento delle misure con un'unica mano

Il distanziatore presente sul cavo di misura permette di arrestare i due manici. Con una semplice rotazione è possibile regolare la distanza tra un puntale e l'altro (prese Schuko/CEE).

Illuminazione del punto di misura

Premendo il tasto L.H viene accesa/spenta la luce che illumina il punto di misura.

Test di continuità

(per accendere lo strumento, tenere i due puntali di misura uno vicino all'altro)

Applicare i puntali di misura al cavo, fusibile, ecc. da controllare. In presenza di una resistenza di 0 – 50 kΩ si accende il LED verde "Rx/Ω" e lo strumento emette un segnale acustico.

Test interruttori FI/RCD, PE (test conduttore di protezione)

Lo strumento Profi III LED+ della Testboy® è in grado di generare un carico che permette di far scattare un interrut- tore automatico FI/RCD premendo due tasti (FI\RCD). Il test viene effettuato sull'interruttore FI/RCD (max. 30 mA) tra fase e conduttore di protezione (max. 240 V).

Sostituzione delle batterie

Quando le batterie sono scariche, viene emesso un segnale acustico e lo strumento si spegne. Per garantire la precisione dei valori rilevati, sostituire immediatamente le batterie.

Per sostituire le batterie, aprire il vano batterie situato nel corpo principale dello strumento. A tal fine, svitare le due viti con l'aiuto di un cacciavite. Durante l'inserimento delle nuove batterie, rispettare la corretta polarità.

Chiudere e riavvitare il vano batterie.

Le batterie non possono essere smaltite insieme ai rifiuti domestici. Un centro di raccolta batterie usate è sicuramente presente anche nelle vostre vicinanze!

Dati tecnici

Display 16 LED per tensione (12, 24, 48, 120, 230, 400, 690 e 1000 V), polarià (+~-), continuità (Rx/Ω) e fase / rotazione delle fasi (R/L)+PELV
Fascia tensione nominale 6...1000 V AC	6...1400 V DC
Visualizzazione della rotazione delle fasi Si
Impedenza d'ingresso	285 kΩ
Indicazione	0,85	Un
Range di frequenza 0...1000 Hz
Carico di scatto 30 mA a 230 V
Rapporto d'inserzione 30 s on \ 240 s off
Test di continuità	0...50 kΩ
Classe di protezione IP 65
Classe di sovratensione CAT IV 1000 V
Normativa	IEC/EN	61243-3

Alimentazione 2 batterie micro AAA da 1,5 V
