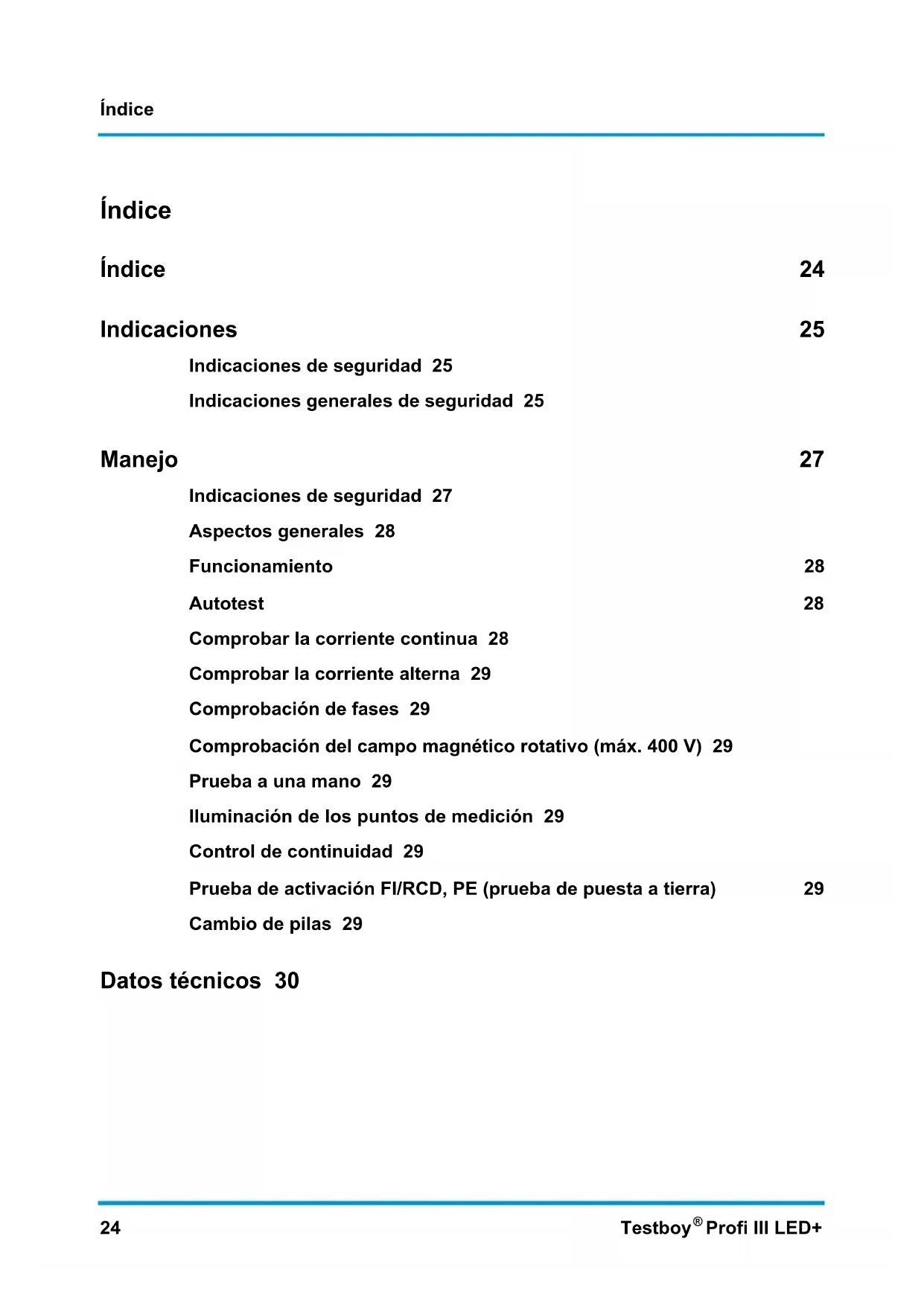

MANUAL DE USUARIO Profi III LED Testboy
Indicaciones de seguridad 25
Indicaciones generales de seguridad 25
Manejo 27
Indicaciones de seguridad 27
Aspectos generales 28
Funcionamiento 28
Autotest 28
Comprobar la corriente continua 28
Comprobar la corriente alterna 29
Comprobación de fases 29
Comprobación del campo magnético rotativo (máx. 400 V) 29
Prueba a una mano 29
Iluminación de los puntos de medición 29
Control de continuidad 29
Prueba de activación FI/RCD, PE (prueba de puesta a tierra) 29
Cambio de pilas 29
Datos técnicos 30
Indicaciones
Indicaciones de seguridad
ADVERTENCIA
Las fuentes de riesgo son, por ejemplo, las piezas mecánicas, las cuales podrían causar lesiones graves a personas.
Existe también riesgo para objetos (p. ej. daños en el instrumento).
ADVERTENCIA
Una descarga eléctrica podría derivar en la muerte o en lesiones graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).
ADVERTENCIA
No dirija nunca el rayo láser directa ni indirectamente a través de superficies reflectantes hacia los ojos. La radiación láser puede causar daños irreparables en los ojos. Al realizar mediciones cerca de personas, deberá desactivarse el rayo láser.
Indicaciones generales de seguridad
ADVERTENCIA
Por motivos de seguridad y homologación (CE), no está permitido reconstruir ni modificar por cuenta propia el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible cumplir las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".
ADVERTENCIA
Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones:
Evite el uso del instrumento en las inmediaciones de aparatos eléctricos para soldar, de fogones de inducción y de otros campos electromagnéticos.
Después de cambios de temperatura bruscos debe aclimatarse el instrumento antes de su uso durante aprox. 30 minutos a la nueva temperatura ambiente con el fin de estabilizar el sensor de infrarrojos.
No exponga el instrumento durante mucho tiempo a altas temperaturas.
Evite condiciones externas con polvo y humedad.
¡Los instrumentos de medición y los accesorios no son un juguete y no deben dejarse en manos de niños!
En instalaciones industriales deberán tenerse en cuenta las medidas de prevención de accidentes de la asociación profesional competente para la prevención y el seguro de accidentes laborales para instalaciones eléctricas y medios de producción.
Tenga en cuenta las cinco reglas de oro:
1 Desconectar la instalación
2 Prevenir cualquier posible realimentación
3 Comprobar la ausencia de tensión (debe determinarse en dos polos)
4 Cortocircuitar y poner a tierra la instalación
5 Proteger y señalar frente a elementos próximos en tensión
Uso previsto
El instrumento ha sido previsto únicamente para los usos descritos en el manual de instrucciones. Está prohibido cualquier otro uso que podría causar accidentes o la destrucción del instrumento. Estos usos resultarán en la extinción inmediata de cualquier derecho por garantía del operario frente al fabricante.
Para proteger el instrumento frente a daños, extraiga las pilas cuando este no se vaya a utilizar durante un periodo de tiempo prolongado.
En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo señala las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en servicio lea completamente el manual. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.
Reservado el derecho a modificar las especificaciones sin previo aviso © 2014 Testboy GmbH, Deutschland.
Exoneración de responsabilidad
¡Los derechos por garantía quedan anulados para los daños producidos por el incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes!
Testboy no asume responsabilidad alguna por los daños que resulten de:
El incumplimiento del manual.
Las modificaciones en el producto no autorizadas por Testboy.
Las piezas de repuesto no fabricadas o no autorizadas por Testboy.
La influencia de alcohol, drogas o medicamentos.
Exactitud del manual de instrucciones
Este manual de instrucciones ha sido redactado con gran esmero. No asumimos ninguna garantía por la exactitud y la integridad de los datos, las imágenes y los esquemas. Reservado el derecho a realizar modificaciones, corregir erratas y errores.
Eliminación de deshechos
Estimado cliente Testboy, con la adquisición de nuestro producto tiene la posibilidad de, una vez finalizada su vida útil, retornar el instrumento a los puntos de recogida adecuados para chatarra eléctrica.
La Directiva RAEE (2002/96/CE) regula la recogida y el reciclaje de aparatos eléctricos y electrónicos. Desde el 13 de agosto de 2005 los fabricantes de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos a partir de esta fecha. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva están marcados con este logotipo.
Eliminación de pilas usadas
Usted, como consumidor final, está obligado por ley a retornar todas las pilas y baterías usadas (ley sobre pilas). ¡Está prohibido desecharlas en la basura doméstica!
Las pilas/baterías con sustancias nocivas están marcadas con los símbolos indicados en el margen, los cuales indican la prohibición de desecharlas en la basura doméstica.
Los símbolos de los metales pesados determinantes son:
Cd = cadmio, Hg = mercurio, Pb = plomo.
Podrá entregar las pilas/baterías usadas en los puntos de recogida de su municipio o en cualquier comercio que venda pilas/baterías sin ningún coste adicional para usted.
5 años de garantía
Los instrumentos Testboy están sometidos a un estricto control de calidad. Si durante el uso diario se produjeran, sin embargo, errores en el funcionamiento, ofrecemos una garantía de 5 años (solo válida con presentación de la factura). Eliminaremos de forma gratuita los errores de fabricación o material siempre que el instrumento nos sea enviado sin haber sido manipulado ni abierto. Los daños por caída o por manejo erróneo quedan excluidos de la garantía.
Diríjase a:
Alemania info@testboy.de
Certificado de calidad
Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo.
Declaración de conformidad
El producto cumple las directivas actuales. Encontrará más información en www.testboy.de
Manejo

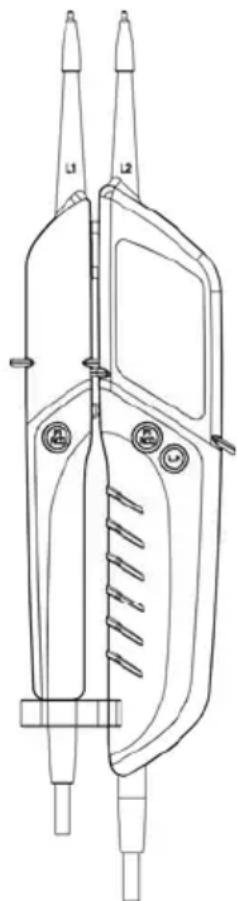

Muchas gracias por adquirir el Testboy® Profi III LED+, un detector de tensión de dos polos con indicador LED. Se pueden realizar pruebas de corriente continua de 6 V hasta 1400 V y de corriente alterna de 6 V hasta 1000 V, revisiones de polaridad, sentido del campo magnético rotativo y de paso hasta 50 kΩ y pruebas FI/RCD. Gracias a su alto grado de protección (IP65) el Testboy® Profi III LED+ puede emplearse incluso en operaciones bruscas.
Indicaciones de seguridad
Ha elegido un instrumento que le ofrece un alto grado de seguridad. Para garantizar un uso correcto y sin riesgos, es imprescindible que lea al completo este manual de instrucciones antes del primer uso.
Se aplican las siguientes medidas de precaución:
Debe comprobarse el funcionamiento del detector de tensión justo antes de su uso (disposición VDE 0105, apartado 1). Asegúrese de que los conductos de medición y el instrumento se encuentran en perfecto estado. Pruebe el instrumento en una fuente de tensión conocida, p. ej. una toma de 230 V.
Si durante esta prueba falla el indicador de una o de varias funciones, debe dejar de usarse el instrumento que tendrá que ser revisado por personal técnico.
Sujetar el instrumento únicamente por los mangos, ¡evite tocar las puntas de prueba!
Los controles para la ausencia de tensión júnicamente deberán ser realizados con los dos polos!
¡No debe operarse el instrumento en un entorno húmedo!
¡No utilizar con el compartimento para pilas abierto! Las puntas de medición deben alejarse del circuito de medición durante el cambio de pilas.
Una indicación correcta estará asegurada dentro de un rango de temperaturas de -10 °C – +55 °C.
Mantener el instrumento siempre seco y limpio. La carcasa puede limpiarse con un paño húmedo.
El símbolo de aviso adicional, la indicación acústica y la vibración a tensiones > 35 V sirven solo como advertencia de tensiones que supongan un peligro de muerte, y no como medición.
Antes de la prueba, comprobar que el volumen de la señal acústica sea audible con ruido ambiental.
Cambiar inmediatamente las pilas si al realizar la conexión suena una señal de aviso continua.
Las tensiones tienen prioridad. Si las puntas de medición no están sometidas a tensión (< 3 V), el instrumento estará en el modo de control de continuidad. En el modo de espera, el "Rx/Ω" naranja está iluminado.
Funcionamiento
Para conectar el instrumento coloque simplemente las puntas de prueba una junto a otra.
Enroscar o desenroscar los adaptadores de las puntas de medición hace que la medición en tomas de corriente sea más cómoda. La indicación de la tensión se produce también sin pilas.
Autotest
Para la prueba mantenga las puntas de prueba una contra la otra. El LED "Rx/Ω" verde debe iluminarse claramente y suena un pip. (Tras un breve espacio de tiempo el instrumento se desconecta automáticamente mediante la función "Auto Power Off".) Si el LED no se iluminara o lo hiciera solo débilmente, deberán reemplazarse las pilas.
Si el instrumento no funciona con pilas nuevas, debe protegerse para evitar un uso erróneo.
Comprobar la corriente continua
Al colocar las puntas de prueba en una corriente continua dentro del rango de tensión nominal, se ilumina uno de los LED inferiores (12 V +\~), así como los colocados encima del mismo, según la tensión existente.
¡Los LED inferiores muestran la polaridad conforme a la marca en las puntas de prueba! (+, -)
Si se sobrepasa el valor límite de 35 V, suena una señal acústica y se siente una clara vibración.
¡Esto señala la existencia de una tensión de peligro mortal!
Comprobar la corriente alterna
Al colocar las puntas de prueba a una corriente alterna dentro del rango de tensión nominal, se iluminan los dos LED inferiores (12 V +\~-), así como los colocados encima de los mismos, según la tensión existente. La iluminación de los LED inferiores indica que hay corriente alterna (\~). Si se sobrepasa el valor límite de 35 V, suena una señal acústica y se siente una clara vibración. ¡Esto señala la existencia de una tensión de peligro mortal!
Comprobación de fases
Toque un conductor con la punta de prueba "L2". Si hay una fase, mín. 100 V\~, ¡se ilumina el LED "<L"! Para determinar el conductor de fase puede mermarse la perceptibilidad de la indicación, p. ej. por dispositivos aislantes que protegen frente a un contacto directo en posiciones desfavorables, por ejemplo sobre escaleras de mano de madera o revestimientos de suelo aislantes, en una corriente sin puesta a tierra o incluso bajo condiciones de luz desfavorables.
Comprobación del campo magnético rotativo (máx. 400 V)
La ropa protectora y los lugares aislantes pueden influir en el funcionamiento.
Abarque toda la superficie de los mandos L1 y L2 Coloque las puntas de prueba L1 y L2 en dos conductores externos (fases) y compruebe si hay una corriente del conductor externo de, p. ej. 400 V. Se da una secuencia rotativa a la derecha (fase L1 antes de fase L2), cuando se ilumina el LED "R". Se da una secuencia rotativa a la izquierda (fase L2 antes de fase L1), cuando se ilumina el LED "L". Para el establecimiento del campo magnético rotativo debe realizarse siempre una prueba con puntas de prueba intercambiadas. El sentido de giro deberá entonces cambiar.
Aviso:
La prueba del campo magnético rotativo es posible a partir de 200 V, 50/60 Hz (fase contra fase) con la red de corriente trifásica puesta a tierra.
Prueba a una mano
Mediante el distanciador situado en el conducto de medición es posible bloquear las dos piezas de mano. La separación de las puntas de medición puede regularse con un giro sencillo. (Schuko/CEE)
Iluminación de los puntos de medición
Pulsando la tecla L.H se conecta o desconecta la iluminación de los puntos de medición.
Control de continuidad
(Para conectar, mantener juntas las puntas de prueba) Coloque las puntas de prueba en el conducto que va a comprobarse, fusible o similar conectado. Con una resistencia de 0 - 50 kΩ el LED "Rx/Ω" se ilumina y suena una señal acústica.
Prueba de activación FI/RCD, PE (prueba de puesta a tierra)
EI Testboy® Profi III LED+ tiene un peso que permite activar un interruptor diferencial FI/RCD mediante dos pulsadores (FI\RCD). EI FI/RCD (máx. 30 mA) se prueba entre la fase y la puesta a tierra (máx. 240 V).
Cambio de pilas
Si las pilas se han acabado, suena una señal de aviso y el instrumento se desconecta. Cambie inmediatamente las pilas para garantizar la precisión de los valores de medición. Para cambiar las pilas debe abrirse el compartimento para pilas en la carcasa principal. Para ello, afloje los tornillos mediante un destornillador. Al colocar las pilas nuevas, preste atención a que los polos están correctamente posicionados. Vuelva a cerrar y atornillar el compartimento para pilas.
Las pilas no deben desecharse en la basura doméstica. ¡Acuda al punto de recogida más cercano a usted!
Datos técnicos
| Indicación 16 LED para corriente (12, 24, 48, 120, 230, 400, 690 y 1000 V), polaridad (+~-), paso (Rx/Ω) y fase/campo magnético rotativo (R/L) +PELV | |
| Rango de tensión nominal 6...1000 V AC | 6...1400 V DC |
| Indicación del campo magnético rotativo sí | |
| Impendancia de entrada | 285 kΩ |
| Indicación | 0,85 Un |
| Gama de frecuencia 0...1000 Hz | |
| Carga conectable 30 mA a 230 V | |
| Tiempo de conexión 30 s on\240 s off | |
| Control de continuidad | 0...50 kΩ |
| Grado de protección IP 65 | |
| Categoría de sobretensión CAT IV 1000 V | |
| Norma de prueba IEC/EN 61243-3 | |
| Suministro de tensión 2x 1,5 V Tipo AAA Micro | |
