MANUAL DE USUARIO TB115 Bit Testboy
Instrucciones de seguridad
ADVERTENCIA
Otras fuentes de peligro son, por ejemplo, componentes mecánicos que pueden causar lesiones graves a personas.
También existe peligro de daños a bienes materiales (p.ej. daños al aparato)
ADVERTENCIA
La electrocución puede causar la muerte o lesiones graves a personas, así como perjudicar el funcionamiento de bienes materiales (p.ej. daños en el aparato).
ADVERTENCIA
Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser.
Instrucciones generales de seguridad
ADVERTENCIA
Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo "Utilización según lo previsto".
ADVERTENCIA
Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones:
Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos.
Después de un cambio drástico de temperatura deberá esperar aprox. 30 minutos antes de utilizar el aparato para su estabilización y adaptación a la nueva temperatura ambiente, con el fin de estabilizar el sensor de infrarrojos.
No someta el aparato a altas temperaturas durante mucho tiempo.
Evite los ambientes polvorientos y húmedos.
¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños!
En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.
Siga estrictamente las disposiciones de manejo:
1 Desconectar
2 Proteger para evitar el encendido accidental
3 Asegurarse de que el aparato está libre de tensión (el estado libre de tensión debe determinarse en los 2 polos)
4 Conectar a tierra la instalación y cortocircuitar
5 Cubrir o proteger los componentes anexos y energizados
Uso previsto
Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.
Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.
En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada.
El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones. Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.
Nos reservamos el derecho a modificar las especificaciones sin previo aviso © 2020 Testboy GmbH, Alemania.
Exención de responsabilidad
En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado.
Testboy no se hace responsable de los daños causados por el desobedecimiento de las instrucciones causados por modificaciones en el producto no autorizadas por Testboy o causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella causados por la influencia del alcohol, las drogas o medicamentos
Adecuación de la información contenida en el manual de instrucciones
Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores.
Eliminación
Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.
La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.
Eliminación de pilas usadas
Como consumidor final, usted está legalmente obligado (normativa en materia de pilas y baterías) a devolver todas las pilas y baterías usadas; ¡está prohibido tirarlas junto con la basura doméstica!
Las pilas/baterías que contienen sustancias peligrosas están señalizadas con los símbolos que se indican a continuación, que indican la prohibición de eliminarlas junto con la basura doméstica.
Denominaciones para el metal pesado principal:
Cd = Cadmio, Hg = Mercurio, Pb = Plomo.
Sus pilas/baterías usadas pueden entregarse sin ningún tipo de coste en puestos de recogida de su comunidad y en cualquier punto de venta de pilas/baterías.
Certificado de calidad
Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación.
Declaración de conformidad
El producto cumple las directivas actuales. Encontrará más información en www.testboy.de
Instrucciones de empleo
Le agradecemos la confianza depositada en nosotros al adquirir el Testboy® TB115 Bit.
Comprobación de tensión sin contacto a partir de 12 V CA
Portabrocas integrado
Comprobación de tensión sin contacto
Testboy® TB115 Bit es capaz de detectar las líneas conductoras de tensión mediante el circuito integrado en su punta.
Si se detecta una tensión alterna > 110 V CA, la tapa blanca se iluminará en rojo (véase ilustración del apartado 1a) y el aparato vibrará. Para detectar tensiones inferiores a 110 V CA, encienda la linterna mediante el conmutador (1b). La tapa blanca se enciende de color azul (véase el punto 1a en la imagen). Ahora ya podrá medir tensiones de a partir de 12 V CA. Si se detecta una tensión alterna a partir de 12 V CA, la tapa blanca se encenderá entonces de color violeta (azul y rojo) (véase el punto 1a en la imagen).
¡No requiere flujo de corriente!
Antes del uso, verifique el comprobador de tensión en una fuente de alimentación conocida (p.ej. toma de alimentación eléctrica) para asegurarse de que funciona correctamente.
¡Si el comprobador de tensión está dañado, no se debe usar!
Si durante el uso de esta función, la lámpara no se ilumina, esto no significa que no haya tensión. El medidor indica tensiones activas que generen unos campos eléctricos de fuentes de alimentación de suficiente potencia (red de alimentación eléctrica). Si la intensidad de campo es baja, es posible que el aparato no indique la presencia de tensión. Si el aparato no detecta la presencia de una tensión, ello puede deberse a alguna de las siguientes causas:
- Conductores/cables apantallados
- Espesor y tipo de aislamiento
- Distancia de la fuente de tensión
- Consumidores totalmente aislados que evitan una conexión a tierra eficaz.
- Tomas en cajas de enchufe encastradas / diferencias en el modelo de caja de enchufe
- Estado del aparato y de las pilas/baterías
ADVERTENCIA
Precaución por la presencia de tensiones superiores a 30 V, ya que existe peligro de electrocución.
SÓLO PREVISTO PARA SU USO POR PERSONAL TÉCNICO INSTRUIDO
Toda persona que utilice este instrumento de medición debe estar adecuadamente instruido y familiarizado con los peligros inherentes a un entorno industrial durante la medición de tensión, las medidas de seguridad necesarias y los procedimientos para comprobar el buen funcionamiento del aparato, antes y después de cada uso.
La prueba de tensión sin contacto no es adecuada para determinar si un conductor está o no energizado.
Definición de las categorías de medición:
Rango de medición II: Mediciones en circuitos de alimentación eléctrica conectados directamente a la red de baja tensión. Corriente típica de cortocircuito < 10 kA
Categoría de medición III: Mediciones dentro de la instalación del edificio (consumidores estacionarios con conexión no acoplable, conexión de distribuidor, equipos integrados fijos en el distribuidor). Corriente típica de cortocircuito < 50 kA
Categoría de medición IV: Mediciones en la fuente de la instalación de baja tensión (contador, conexión principal, protección frente a sobreintensidad primaria). Corriente típica de cortocircuito >> 50 kA
Compruebe el aparato antes y después del uso conectándolo a una fuente de tensión dentro del rango nominal del aparato, para asegurar su perfecto funcionamiento.
Lea las presentes instrucciones antes del uso. Si el aparato no se utiliza conforme a las instrucciones del fabricante puede verse perjudicada la protección que ofrece el aparato.
En una combinación de sonda de medición y accesorio, se utilizará la categoría más baja de las dos categorías de medición de la sonda de medición y sus accesorios.
Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios.
Para limpiar el aparato, utilice un paño seco.

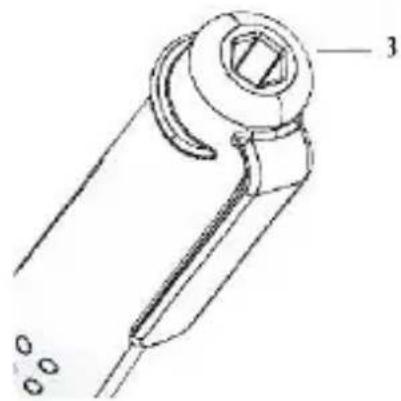

Cabezal para puntas Allen
Coloque la punta Allen deseada en el alojamiento previsto para tal fin (véase el punto 3 en la imagen). Gracias a un imán integrado, la punta no puede caer. Debido a la estructura técnica, recomendamos emplear solo puntas Allen pequeñas.
Tome un destornillador y haga palanca en la muesca del compartimento de las pilas (véase figura punto 2). ¡Al insertar las pilas nuevas, preste atención a la polaridad!
¡Poner en marcha el instrumento solo cuando esté cerrado!
No tire las pilas gastadas a la basura doméstica. ¡Cerca de usted hay un punto de recogida adecuado!
Datos técnicos
| Rango de tensión | 12 – 1.000 V CA |
| Alimentación eléctrica | 2 x 1,5 V AAA Micro |
| Tipo de protección | IP 40 |
| Categoría de sobretensión | CAT III 1000 V / CAT IV 600 V |
| Norma de ensayo | IEC/EN 61010-1 (DIN VDE 0411) |
