GEBRUIKSAANWIJZING TB115 Bit Testboy

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig perso letsel kunnen veroorzaken.

Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging v het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) o oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metir in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouw en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen er paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasappara inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur wordt aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften va vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © 2020 Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing

niet door de firma Testboy vrijgegeven wijzigingen aan het product of

niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen invloed van alcohol, drugs of medicijnen wordt veroorzaakt

voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten.

Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen.

Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden.

Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Hartelijk dank dat u voor de Testboy® TB115 Bit hebt gekozen.

Contactloze spanningsmeting vanaf 12 V AC

Geïntegreerde bithouder

Contactloze spanningsmeting

De Testboy® TB115 Bit is in staat om met het in de punt geïntegreerde schakelcircuit leidingen op te sporen die onder spanning staan.

Als een wisselspanning van meer dan 110 V AC wordt gedetecteerd, wordt het witte kapje rood verlicht (zie afb. punt 1) en het apparaat trilt. Om spanningen van minder dan 110 V AC te kunnen opsporen, schakelt u met de schakelaar de zaklamp in (1b). De witte kap brandt nu blauw (zie afbeelding punt 1a). Nu kunnen wisselspanningen vanaf 12 V AC worden opgespoord. Als een wisselspanning vanaf 12 volt AC wordt herkend, dan licht de witte kap violet (blauw+rood) op (zie afbeelding punt 1a).

Er hoeft geen stroom te vloeien!

11 2 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10 01 10

Controleer de spanningschecker voor gebruik op een bekende spanningsbron (bijv. stopcontact) op correcte werking.

Als bij het gebruik van deze functie de lamp niet aangaat, kan desondanks een spanning staan. Het testapparaat geeft actieve spanningen weer die voldoende sterke elektrische velden van stroombronnen (elektriciteitsnet) produceren. Als de veldsterkte laag is, geeft het apparaat een bestaande spanning mogelijkkerwijs niet weer. Als het apparaat een bestaande spanning niet detecteert, kan dit onder andere het gevolg zijn van de onderstaande factoren:

• Afgeschermde draden/kabels
• Dikte en aard van de isolatie
• Afstand tot de spanningsbron
• Volledig geïsoleerde verbruikers die een effectieve aarding verhinderen.
• Connectoren in inbouwcontactdozen/verschillen in de contactdoosuitvoering
• Conditie van het apparaat en van de batterijen

Bediening

WAARSCHUWING

Wees voorzichtig bij spanningen boven de 30 V: er bestaat gevaar voor een elektrische schok.

ALLEEN BEDOELD VOOR GEBRUIK DOOR VAKKUNDIG PERSONEEL

Eenieder die dit meetinstrument gebruikt, moet de vereiste opleiding hebben en vertrouwd zijn met de bijzondere, in industriële omgevingen optredende gevaren bij metingen van spanningen, de noodzakelijke veiligheidsinrichtingen en de procedures voor controle van de juiste werking van het apparaat vóór en na elk gebruik.

De contactloze spanningsmeting is niet geschikt om vast te stellen of een leiding onder spanning staat of niet.

Definitie van de meetcategorieën:

Meetcategorie II: Metingen aan stroomkringen die elektrisch via stekkers direct met het laagspanningsnet verbonden zijn. Typische kortsluitstroom < 10 kA

Meetcategorie III: Metingen binnen de gebouwinstallatie (stationaire verbruikers met nietsteekbare aansluiting, aansluiting van verdelers, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kA

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (meter, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA

Test het apparaat zowel vóór als na gebruik aan een bekende, binnen het nominale bereik van het apparaat liggende spanningsbron om de juiste werking van het apparaat te waarborgen.

Lees vóór gebruik deze gebruiksaanwijzing. Als het apparaat niet volgens de aanwijzingen van de fabrikant wordt gebruikt, kan de door het apparaat gerealiseerde beveiliging nadelig worden beïnvloed.

Bij een combinatie van meetsonde en toebehoren moet de laagste van de beide meetcategorieën van meetsonde en toebehoren worden gebruikt.

Tenzij door de fabrikant of diens vertegenwoordiging uitdrukkelijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen

Gebruik voor reiniging van het apparaat een droge doek.

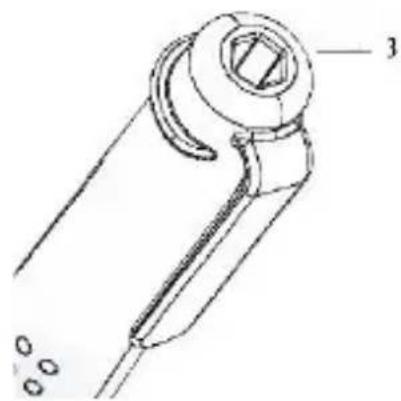

Bithouder

Zet de gewenste bit in de daarvoor ingerichte adapter (zie afbeelding punt 3). Dankzij een geïntegreerde magneet kan de bit niet eruit vallen. Wij bevelen, op grond van de technische constructie, aan om alleen kleine bitelementen te gebruiken.

Neem een schroevendraaier en wip het batterijvak bij de inkeping open (zie afb. punt 2). Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen!

Alleen gesloten instrument in bedrijf nemen!

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!

Technische gegevens

Spanningsbereik	12 – 1000 V AC
Voeding	2x 1,5 V type AAA Micro
Beschermingsgraad	IP 40
Overspanningscategorie	CAT III 1000 V / CAT IV 600 V
Testnorm	IEC/EN 61010-1 (DIN VDE 0411)
