| Marque | Testboy |
| Modèle | TB115 Bit |
| Type de produit | Détecteur de tension sans contact avec porte-embout |
| Plage de tension | 12 - 1 000 V CA |
| Alimentation | 2 piles 1,5 V AAA (micro) |
| Indice de protection | IP40 |
| Catégorie de surtension | CAT III 1000 V / CAT IV 600 V |
| Norme de sécurité | CEI/EN 61010-1 (DIN VDE 0411) |
| Affichage lumineux | Capuchon blanc : rouge (>110 V CA), bleu (lampe torche active), violet (12-110 V CA détecté) |
| Lampe torche intégrée | Oui, interrupteur séparé |
| Notification vibratoire | Oui, en cas de tension détectée |
| Porte-embout magnétique | Oui, pour embouts de vissage (petits embouts recommandés) |
| Détection de tension sans contact | Dès 12 V CA avec lampe torche activée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec |
| Remplacement des piles | Ouvrir le compartiment avec un tournevis, respecter la polarité |
| Utilisation conforme | Uniquement pour les applications décrites dans la notice |
| Pays d'origine | Allemagne (Testboy, est. 1953) |
| Garantie | Sous réserve des conditions de Testboy (exclusion en cas de non-respect du mode d'emploi) |
| Accessoires fournis | Non spécifié (embouts non inclus) |
| Dimensions | Environ 160 mm (longueur), diamètre standard |
| Poids | Environ 60 g (avec piles) |
FOIRE AUX QUESTIONS - TB115 Bit Testboy
Remarque : le contrôle sans contact ne permet pas de certifier l'absence de tension.
Questions des utilisateurs sur TB115 Bit Testboy
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice TB115 Bit - Testboy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TB115 Bit de la marque Testboy.
MODE D'EMPLOI TB115 Bit Testboy
Consignes de sécurité
AVERTISSEMENT
D'autres sources de dangers sont p.ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.
Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.
AVERTISSEMENT
Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p.ex. dommages à l'appareil).
AVERTISSEMENT
Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer sur vos yeux des dommages irréparables. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.
Consignes générales de sécurité
AVERTISSEMENT
Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre "Utilisation conforme".
AVERTISSEMENT
Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :
Evitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques.
Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR.
N'exposez pas l'appareil à de hautes températures pendant un temps prolongé.
Evitez les environnements poussiéreux et humides.
Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants !
Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.
Veuillez respecter les cinq règles de sécurité :
1 Déconnexion
2 Protection contre la remise sous tension
3 Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles)
4 Mise à la terre et mise en court-circuit
5 Couvrir les pièces voisines sous tension
Utilisation conforme
L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.
Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.
En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.
Nous nous réservons le droit de changer les spécifications sans avis préalable © 2020 Testboy GmbH, Allemagne.
Exclusion de responsabilité
En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !
Testboy n'assume aucune responsabilité pour les dommages résultant : du non-respect du mode d'emploi,
de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy de l'influence de l'alcool, de drogues ou de médicaments.
Pertinence du mode d'emploi
Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.
Mise au rebut
Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.
Mise au rebut de piles usagées
En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite !
Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers. Les désignations du métal lourd déterminant sont les suivantes :
Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles / accumulateurs !
Certificat de qualité
Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.
Déclaration de conformité
Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de
Utilisation
Nous vous remercions vivement d'avoir acheté le Testboy ^® TB115 Bit.
Contrôle de tension sans contact, dès 12 V CA
Porte-embout intégré
Contrôle de tension sans contact
Grâce au circuit électrique intégré dans sa pointe de test, le Testboy® TB115 Bit est capable de détecter tout conducteur sous tension.
Si une tension alternative supérieure à 110 Volt est détectée, le capuchon blanc s'allume en rouge (voir repère 1a sur la figure) et l'appareil vibre. Pour pouvoir détecter les tensions inférieures à 110 V CA, allumez la lampe de poche à l'aide de l'interrupteur (1b). Le capuchon blanc devient bleu (voir image au point 1a). Vous pouvez maintenant détecter les tensions alternatives dès 12 V CA. Le capuchon blanc passe au violet lorsqu'une tension alternative égale ou supérieure à 12 V CA est détectée (voir image au point 1a).
Aucun passage de courant n'est nécessaire !
Avant utilisation, vérifier le fonctionnement impeccable du contrôleur de tension sur une source de tension connue (par ex. prise de courant) !
Si lors de l'utilisation de cette fonction, la lampe ne s'allume pas, il est possible qu'une tension soit quand même présente. L'appareil de contrôle indique des tensions actives, générant depuis des sources de courant (réseau électrique) des champs électriques suffisamment forts. Si l'intensité du champ est basse, l'appareil peut ne pas indiquer une tension qui lui serait appliquée. Si l'appareil ne reconnaît pas une tension présente, l'origine peut se trouver dans les facteurs cités ci-dessous :
- fils/câbles blindés/écrantés
- épaisseur et nature de l'isolant
- distance par rapport à la source de tension
- consommateurs totalement isolés, empêchant une mise à la masse efficace.
- prise dans des prises femelles intégrées / différences dans le modèles des prises
- état de l'appareil et des piles
AVERTISSEMENT
Attention en cas de tensions supérieures à 30 V, risque de choc électrique !
PRÉVU UNIQUEMENT POUR UTILISATION PAR DES SPÉCIALISTES
Chaque personne utilisant cet instrument de mesure devrait être formée en conséquence et être familiarisée avec les risques particuliers survenant dans un environnement industriel lors de la mesure de tension, ainsi qu'avec les dispositions de sécurité et les procédures de vérification du fonctionnement correct de l'appareil, avant et après chaque utilisation.
Le contrôle de tension sans contact ne convient pas pour déterminer si une ligne est sous tension ou ne l'est pas.
Définition des catégories de mesure :
Catégorie de mesure II : il s'agit des mesures sur les circuits électriques reliés directement au réseau basse tension par connecteur. Courant de court-circuit typique < 10 kA
Catégorie de mesure III : mesures au sein des installations de bâtiment (consommateurs à demeure, raccordés sans connecteur, raccordement divisionnaire, équipements intégrés en fixe au tableau de distribution). Courant de court-circuit typique < 50 kA
Catégorie de mesure IV : mesures sur la source de l'installation basse tension (compteurs, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit typique >> 50 kA
Tester l'appareil aussi bien avant qu'après utilisation, sur une source de tension connue située dans l'étendue nominale de l'appareil afin de garantir le fonctionnement correct de celui-ci.
Lire la présente notice avant utilisation. Si l'appareil n'est pas utilisé conformément aux indications du constructeur, la protection mise à disposition par l'appareil peut être entravée.
En cas d'association entre sonde de mesure et accessoires, il faut utiliser la plus faible des deux catégories de mesure entre sonde et accessoire.
Sauf autorisation expresse du constructeur ou de son représentant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires.
Pour nettoyer l'appareil, utiliser un chiffon sec.
Porte-embout

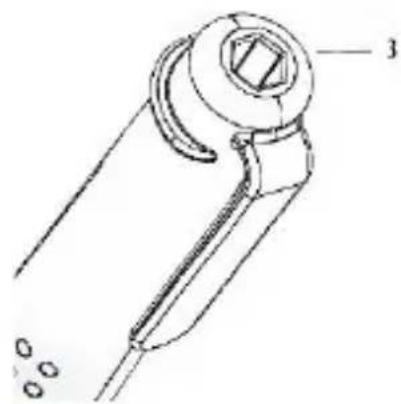

Placez l'embout souhaité dans le logement prévu à cet effet (cf. image au point 3). L'embout ne peut pas tomber grâce aux aimants intégrés. Nous recommandons de n'utiliser que des petits embouts en raison de la conception technique du logement.
Remplacement des piles
A l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !
Mettre l'appareil en service uniquement lorsqu'il est fermé !
Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !
Caractéristiques techniques
| Plage de tension | 12 - 1 000 V CA |
| Alimentation électrique | 2 piles type 1,5 V AAA micro |
| Indice de protection | IP 40 |
| Catégorie de surtension | CAT III 1000 V / CAT IV 600 V |
| Norme de contrôle | CEI/EN 61010-1 (DIN VDE 0411) |
Cet appareil et ses piles se recyclent
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÉTERIE
ou
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil
