KULLANIM KILAVUZU Profi III LED Testboy

Profi III LED+ Kullanım kılavuzu

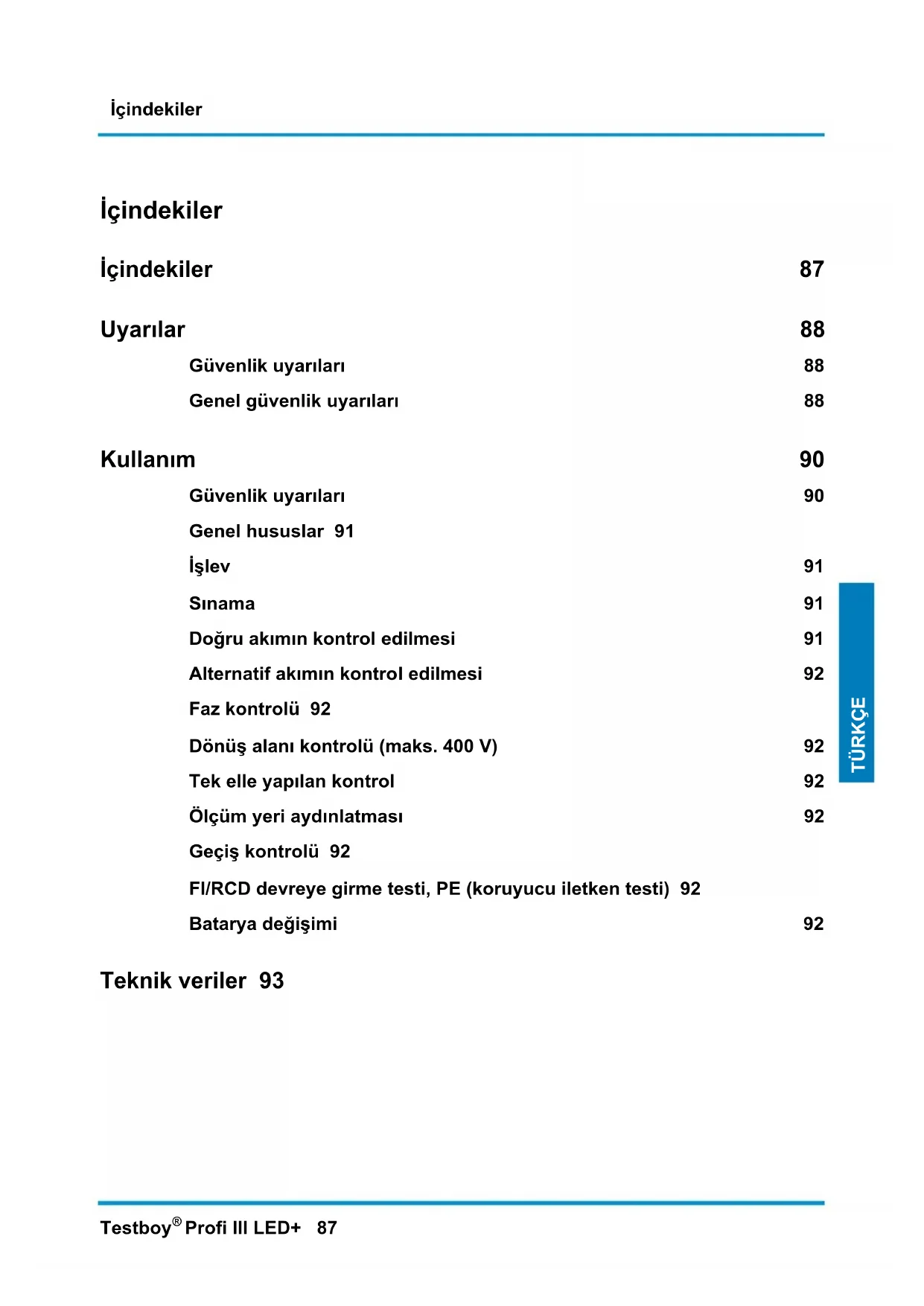

İçindekiler İçindekiler 87 Uyarılar 88 Güvenlik uyarıları 88 Genel güvenlik uyarıları 88 Kullanım 90 Güvenlik uyarıları 90 Genel hususlar 91 İşlev 91 Sınama 91 Doğru akımın kontrol edilmesi 91 Alternatif akımın kontrol edilmesi 92 Faz kontrolü 92 Dönüş alanı kontrolü (maks. 400 V) 92 Tek elle yapılan kontrol 92 Ölçüm yeri aydınlatması 92 Geçiş kontrolü 92 FI/RCD devreye girme testi, PE (koruyucu iletken testi) 92 Batarya değişimi 92 Teknik veriler 93Uyarılar 88 Testboy

Profi III LED+ Uyarılar Güvenlik uyarıları

İKAZ Tehlike kaynakları örn. mekanik parçalardır, bunlar kişilerin ağır biçimde yaralanmasına yol açabilir. Cisimlerin de (örn. cihazın hasara uğraması) tehlike altında olması söz konusudur.

İKAZ Akım çarpması kişilerin ölümüne ve ağır biçimde yaralanmasına neden olabilir ve de cisimlerin (örn. cihazın hasara uğraması) işlevi için de tehlikeye yol açabilir.

İKAZ Lazer ışınını asla doğrudan veya yansıtan yüzeylerle dolaylı olarak göze tutmayın. Lazer ışını gözde geri dönüşü olmayan hasarlara yol açabilir. İnsanların yakınındaki ölçümlerde lazer ışını devre dışı bırakılmalıdır. Genel güvenlik uyarıları

İKAZ Güvenlik ve sınırlayıcı yetki sebeplerinden CE) dolayı cihazın isteğe bağlı olarak tadil edilmesi ya da cihazın üzerinde herhangi bir değişikliğin yapılması yasaktır. Cihazla güvenli bir işletimi sağlamak için güvenlik uyarıları, uyarı notları ve "Amacına uygun kullanım" bölümü mutlaka dikkate alınmalıdır.

İKAZ Cihazı kullanmadan önce şu uyarıları dikkate alın: | Cihazı elektrikli kaynak cihazlarının, endüksiyon ısıtıcılarının ve diğer elektromanyetik alanların yakınında çalıştırmamaya özen gösterin. | Ani sıcaklık değişikliklerinden sonra cihaz kullanımdan önce stabilizasyon amacıyla kızılötesi sensörünün stabilizasyonu için yakl. 30 dakika yeni ortam sıcaklığına uyarlanmalıdır. | Cihazı uzun süreyle yüksek sıcaklıklara maruz bırakmayın. | Tozlu ve nemli ortam koşullarından kaçının. | Ölçüm cihazları ve aksesuarlar oyuncak değildir ve çocukların ellerine ulaşmamalıdır! | Ticari kuruluşlarda ticari sendikaya bağlı derneğin elektrikli tesislere ve işletim gereçlerine yönelik kaza önleme talimatları dikkate alınmalıdır.

Beş güvenlik kuralını lütfen dikkate alın: 1 Serbest bırakma 2 Tekrar çalıştırmaya karşı emniyete alma 3 Gerilimsizliği tespit etme (gerilimsizlik 2 kutuplu tespit edilmelidir) 4 Topraklama ve kısa devre yapma 5 Gerilim altındaki bitişik parçaların üzerini kapatınUyarılar Testboy

Amacına uygun kullanım Cihaz sadece kullanım kılavuzunda belirtilen kullanım içindir. Bir diğer kullanıma müsaade edilmez ve kazalara ve cihazın parçalanmasına yol açabilir. Bu kullanımlar üreticinin kullanıcıya yönelik her türlü garanti ve sorumluluk haklarının sona ermesine yol açar.

Cihazı hasara karşı korumak için cihaz uzun süre kullanılmayacaksa bataryaları çıkarın.

Amacına uygun olmayan kullanım veya güvenlik uyarılarının dikkate alınmamasından dolayı meydana gelen maddi hasar veya kişi yaralanmaları durumunda sorumluluk üstlenmiyoruz. Bu durumlarda her türlü garanti hakkı sona erer. Bir üçgen içerisinde bulunan ünlem işareti kullanım kılavuzundaki güvenlik uyarılarına dikkat çeker. İşletime almadan önce kılavuzu komple okuyun. Bu cihaz CE kontrollüdür ve bu nedenle gerekli yönergeleri yerine getirmektedir. Spesifikasyonları önceden belirtmeksizin değiştirme hakkı saklıdır © 2014 Testboy GmbH, Almanya. Sorumluluk muafiyeti Kılavuzun dikkate alınmaması nedeniyle meydana gelen hasarlarda garanti hakkı sona erer! Bu nedenle meydana gelen müteakip hasarlar için sorumluluk üstlenmiyoruz! Testboy, | kılavuzun dikkate alınmamasından dolayı | üründe Testboy tarafından onaylanmamış değişikliklerin yapılmasından dolayı veya | Testboy tarafından üretilmemiş veya onaylanmamış yedek parçalardan dolayı | alkol, uyuşturucu veya ilaç etkisi altında olunmasından dolayı meydana gelen hasarlar için sorumluluk üstlenmemektedir. Kullanım kılavuzunun doğruluğu Bu kullanım kılavuzu büyük bir itinayla oluşturuldu. Verilerin, şekillerin ve çizimlerin doğruluğu ve eksiksizliği için sorumluluk üstlenilmemektedir. Değişiklik, baskı hatası ve yanlış lık yapma hakkı saklıdır. Tasfiye Sayın Testboy müşterisi, ürünümüzü satın alarak kullanım ömrünün sonunda cihazı elektronik hurdalara yönelik uygun toplama yerlerine verme imkanına sahipsiniz.

WEEE (2002/96/EC) elektronik eski cihazların geri alımını ve geri dönüşümünü düzenlemektedir. Elektronik cihazların üreticileri 13.8.2005 tarihinden itibaren bu tarihten sonra satılmış elektronik cihazları ücretsiz olarak geri almak ve geri dönüştürmekle sorumludur. Elektronik cihazlar "normal" atıkların arasına verilmemelidir. Elektronik cihazlar ayrı geri dönüştürülmeli ve tasfiye edilmelidir. Bu yönergeye tabi olan tüm cihazlar bu logo ile işaretlidir.Kullanım 90 Testboy

Profi III LED+ Kullanılmış bataryaların tasfiyesi Son kullanıcı olarak yasal yönden (Pil yasası) siz kullanılmış tüm bataryaları ve aküleri geri vermekle sorumlusunuz; evsel atıklarla birlikte tasfiye edilmesi yasaktır! Zararlı madde içeren bataryalar/aküler, evsel atıklarla birlikte tasfiye edilmesini yasaklayan yanda bulunan sembollerle işaretlenmiştir. Belirleyici ağır metale yönelik tanımlamalar şunlardır: Cd = Kadmiyum, Hg = Cıva, Pb = Kurşun. Kullanılmış bataryalarınızı/akülerinizi ücretsiz olarak belediyenizin toplama yerlerine veya bataryaların/akülerin satıldığı her yere verebilirsiniz! 5 yıl garanti Testboy cihazları sıkı bir kalite kontrolüne tabidir. Buna rağmen günlük uygulama sırasında işlevle ilgili hatalar meydana gelirse 5 yıllık bir garanti vermekteyiz (sadece faturayla birlikte geçerlidir). Cihaz d ış müdahalelere maruz kalmadan veya açılmadan tarafımıza gönderildiğinde üretim veya materyal hataları ücretsiz olarak giderilir. Düşme veya yanlış kullanım nedeniyle meydana gelen hasarlar garanti hakkı dışındadır. Danışma bilgileri: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Faks: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Almanya [e-mail] Kalite sertifikası Testboy GmbH dahilinde yürütülen, kalite bakımından önemli uygulamalar ve süreçler sürekli bir kalite yönetim sistemi tarafından kontrol edilir. Testboy GmbH, kalibrasyon sırasında kullanılan kontrol tertibatlarının ve cihazlarının sürekli bir kontrol aracı incelemesine tabi tutulduğunu belirtir. Uygunluk Beyanı Ürün en güncel yönetmelikleri yerine getirmektedir. Daha detaylı bilgiye www.testboy.de sitesinden ulaşabilirsiniz. Kullanım Testboy

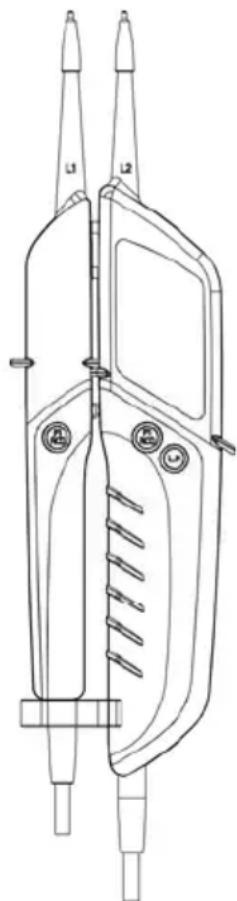

Profi III LED+, iki kutuplu LED göstergeli bir gerilim kontrolörüne karar verdiğiniz için teşekkür ederiz. 6 V ile 1400 V arası doğru akımlar ve 6 V ile 1000 V arası alternatif akım, 50 k değerine kadar polarizasyon, dönüş alanı yönü ve geçiş kontrolleri ve FI/RCD testleri yürütülebilir. Testboy

Profi III LED+, yüksek koruma türü (IP65) ile zor koşullar altında da kullanılabilir. Güvenlik uyarıları Size yüksek güvenlik sunan bir cihaz için karar verdiniz. Tehlikesiz ve doğru uygulamayı sağlamak için ilk kullanımdan önce bu kullanım kılavuzu okumanız gerekiyor.Kullanım Testboy

Şu güvenlik önlemleri geçerlidir: | Gerilim kontrolörü kullanımdan hemen önce işlev bakımından kontrol edilmelidir (VDE talimatı 0105, bölüm 1). Ölçüm hatlarının

ve cihazın sorunsuz durumda olduğundan emin olun. Cihazı bilinen bir gerilim kaynağında kontrol edin, örn. 230 V priz. | Bu esnada gösterge veya işlevlerden biri ya da daha fazlası işlev dışı kalırsa cihazın kullanılması yasaktır ve uzman personel tarafından kontrol edilmelidir. | Cihazı sadece tutamaklarından tutun, kontrol uçlarına temas etmekten kaçının! | Gerilimsizliği sadece iki kutupla kontrol edin! | Cihaz nemli ortamda çalıştırılmamalıdır! | Batarya bölmesi açıkken kullanmayın! Ölçüm uçları batarya değişimi sırasında ölçüm çevresinden uzaklaştırılmalıdır. | Sorunsuz bir gösterge -10 °C – +55 °C arası sıcaklı k aralığında mümkündür. | Cihazı her zaman kuru ve temiz tutun. Cihaz nemli bir bezle temizlenebilir. | > 35 V gerilimlerinde beliren ek uyarı sembolü, akustik gösterge ve titreşim sadece hayati tehlikeye neden olan gerilimlere karşı uyarı amaçlıdır, ölçüm için değildir. | Uyarı tonunu kontrol öncesinde ortam ses seviyesiyle duyulabilirlik bakımından kontrol edin. | Çalıştırıldığında sürekli bir uyarı sinyali duyulursa bataryaları derhal değiştirin.

Genel hususlar Gerilimler önceliklidir. Ölçüm uçlarında gerilim mevcut değilse (< 3 V) cihaz geçiş kontrolü modundadır. Bekleme durumunda turuncu "Rx/" yanar. İşlev Cihazın çalıştırılması için kontrol uçlarını birbirine durun. Ölçüm ucu adaptörünün takılması veya sökülmesi prizlerdeki ölçümü daha konforlu hale getirir. Gerilim göstergesi batarya olmadan da gerçekleşir. Sınama Test amacıyla kontrol uçlarını birbirine tutun. Yeşil "Rx/"- LED'i belirgin biçimde yanmalı ve bir uyarı tonu duyulmalıdır. (kısa bir süre sonra cihaz otomatik olarak "Auto Power Off" işleviyle kapanır.) LED yanmaz veya hafifçe yanarsa bataryalar yenilenmelidir. Cihaz yeni bataryalarla birlikte çalışmazsa hatalı kullanıma karşı korunmalıdır. Doğru akımın kontrol edilmesi Kontrol uçlarının nominal gerilim aralığındaki bir doğru akıma yerleştirilmesi durumunda mevcut gerilim doğrultusunda alttaki (12 V +~-) ve ayrıca üzerinde bulunan LED'lerden biri yanar. Alt LED'ler, kontrol uçlarındaki işaret doğrultusunda polarizasyonu gösterir! (+, -) 35 V'lik eşik değerinin aşılması durumunda bir sinyal tonu duyulur ve belirgin bir titreşim hissedilir. Bu durum hayati tehlike arz eden bir gerilimin mevcut olduğunu gösterir!Kullanım 92 Testboy

Profi III LED+ Alternatif akımın kontrol edilmesi Kontrol uçlarının nominal gerilim aralığındaki bir alternatif akıma yerleştirilmesi durumunda mevcut gerilim doğrultusunda alttaki (12 V +~-) LED'lerin ve ayrıca üzerinde bulunan LED'lerin her ikisi yanar. Alt LED'lerin aynı anda yanması alternatif akımı belirtir (~). 35 V'lik eşik değerinin aşılması durumunda bir sinyal tonu duyulur ve belirgin bir titreşim hissedilir. Bu durum hayati tehlike arz eden bir gerilimin mevcut olduğunu gösterir! Faz kontrolü "L2" test ucuyla bir iletkene temas edin. min. 100 V~ değerinde bir fazın olması durumunda "<L" LED'i yanar! Faz iletkenlerinin belirlenmesi için göstergenin algılanabilirliği olumsuz etkilenebilir, örn. doğrudan temasa karşı koruma amacıyla bulunan yalıtımlı tertibatlar olduğunda, ahşap merdivenler veya yalıtım yapan zemin kaplamaları gibi olumsuz konumlarda, topraklanmamış gerilimde veya olumsuz ışık koşullarında. Dönüş alanı kontrolü (maks. 400 V) Koruyucu kıyafet ve yalıtım yapan yerler işlevi etkileyebilir. Tam yüzeyli L1 ve L2 tutamaklarını kavrayın. L1 ve L2 kontrol uçlarını iki dış iletkene (faz) yerleştirin ve örn. 400 V değerindeki dış iletken geriliminin mevcut olup olmadığını kontrol edin. Sağ dönüş sırası (L2 fazı öncesi L1 fazı) "R" LED'i yandığında mevcuttur. Sol dönüş sırası (L1 fazı öncesi L2 fazı) "L" LED'i yandığında mevcuttur. Dönüş alanı belirlemesi her zaman değiştirilmiş kontrol uçlarıyla yapılan bir kontrol olmalıdır. Bu esnada dönüş yönü değişmelidir. Uyarı: Dönüş alanı kontrolü 200 V, 50/60 Hz (faz faza karşı) topraklanmış trifaze akım şebekesinde mümkündür. Tek elle yapılan kontrol Ölçüm hattında bulunan mesafe tutucusuyla her iki el parçası sabitlenebilir. Kolayca çevirerek ölçüm uçlarının mesafesi ayarlanabilir. (Schuko/CEE) Ölçüm yeri aydınlatması L.H tuşuna basıldığında ölçüm yeri aydınlatması açılır veya kapatılır. Geçiş kontrolü (açmak için kontrol uçlarını birbirine tutun) Kontrol uçlarını kontrol edilecek hatta, sigortaya vb. yerleştirin. 0 - 50 k arası bir dirençte yeşil "Rx/" LED'i yanar ve akustik bir sinyal duyulur. FI/RCD devreye girme testi, PE (koruyucu iletken testi) Testboy

Profi III LED+, iki algılayıcıyla (FI/RCD) FI\RCD koruma şalterini devreye sokabilen bir yüke sahiptir. Faz ve koruyucu iletken (maks. 240 V) arasındaki FI/RCD (maks. 30 mA) kontrol edilir. Batarya değişimi Bataryalar boşaldığında bir uyarı sinyali duyulur ve cihaz kapanır. Ölçüm değerlerinin hassasiyetini korumak için bataryaları derhal değiştirin. Bataryaların değişimi için batarya bölmesi ana gövdeden açılmalıdır. Bunun için cıvataları bir tornavida yardımıyla çözün. Yeni bataryaları yerleştirirken doğru kutuplara dikkat edin. Ardından batarya bölmesini kapatın ve vidalayın.

Bataryalar evsel atık değildir. Sizin yakınınızda da bir toplama yeri bulunmaktadır!Teknik veriler Testboy

Teknik veriler Gösterge Gerilim (12, 24, 48, 120, 230, 400, 690 ve 1000 V), polarizasyon (+~-), geçiş (Rx/) ve faz/dönüş alanı (R/L) için 16 LED +PELV Nominal gerilim aralığı 6...1000 V AC 6…1400 V DC Dönüş alanı göstergesi evet Giriş empedansı 285 k Endikasyon 0,85 Un Frekans aralığı 0...1000 Hz Devreye alınabilir yük 230 V'de 30 mA Çalışma süresi 30 s açık \ 240 s kapalı Geçiş kontrolü 0...50 k Koruma türü IP 65 Aşırı gerilim kategorisi CAT IV 1000 V Kontrol normu IEC/EN 61243-3 Gerilim beslemesi 2 adet AAA Micro tipi 1,5 VTartalomjegyzék 94 Testboy
