Ürün Tipi	Otomotiv Gerilim Test Cihazı
Marka	Testboy
Model	Car Tester
Boyutlar (yaklaşık)	150 x 30 x 20 mm
Ağırlık (yaklaşık)	100 g
Güç Kaynağı	Test edilen araç aküsü ile çalışır
Gerilim Aralığı	0 – 30 V DC
Gösterge	Pozitif gerilim varlığı için LED (ışık yayan diyot)
Prob Tipi	Timsah klips ve iğne uçlu test probu
Ana Fonksiyonlar	Gerilim testi, akü testi, far/arka lamba testi, kablo testi (+/-)
Bakım ve Temizlik	Kuru ve tüy bırakmayan bir bezle temizleyin. Nem veya solventlerle temastan kaçının.
Güvenlik	Sadece 12V/24V otomotiv devrelerinde kullanın. Şebeke geriliminde kullanmayın. Test sırasında timsah klipse dokunmayın. Yalıtımlı tutamaktan tutun.
Yedek Parçalar ve Onarılabilirlik	Hiçbir yedek parça mevcut değildir. Onarım yalnızca yetkili bir profesyonel tarafından yapılmalıdır.
Genel Bilgiler	Avrupa direktiflerine uygundur. WEEE direktifine göre geri dönüşüm (logo mevcuttur).

Sık sorulan sorular - Car Tester Testboy

Car Tester ile araba aküsü nasıl test edilir?

Timsah klipsi akünün negatif kutbuna, test probunu pozitif kutbuna bağlayın. Gerilim varsa (+) LED yanar. Akünün 12V/24V bir devrede olduğundan emin olun.

Testboy Car Tester'ı şebeke prizlerinde kullanabilir miyim?

Hayır, cihaz yalnızca 12V/24V otomotiv devreleri için tasarlanmıştır. Şebeke prizlerinde veya CAT II/III/IV devrelerinde asla kullanmayın, bu cihaza zarar verebilir ve tehlike oluşturabilir.

Test sırasında LED yanmazsa ne yapmalıyım?

Timsah klipsinin şasiye (aracın metal kısmı) doğru bağlandığını ve test probunun gerilim altındaki bir noktaya değdiğini kontrol edin. Hala yanmazsa, devre gerilimsiz olabilir veya cihaz arızalı olabilir.

Car Tester ile bir sigorta nasıl test edilir?

Timsah klipsini araç şasisine yerleştirin. Test probunu sigortanın her iki ucuna dokundurun. LED bir uçta yanıp diğerinde yanmazsa, sigorta atmıştır. Her ikisinde de yanarsa sigorta sağlamdır.

Test cihazı motosikletlerde kullanılabilir mi?

Evet, motosikletin elektrik devresi 12V (veya bazıları için 24V) olduğu sürece kullanılabilir. Araba ile aynı prosedürleri kullanın. Şasi bağlantısını doğru yaptığınızdan emin olun.

Car Tester ile kablo testi nasıl yapılır?

Timsah klipsini şasiye koyun. Kablo delici probu (test ucu) kullanarak kablonun yalıtımını delin. LED yanarsa kablo pozitif gerilim altındadır. Delik testten sonra kapanır. Polarite testi için, klipsi aküye (pozitif veya negatif) bağlayın ve kabloyu delin.

Car Tester tarafından ölçülebilen maksimum gerilim nedir?

Cihaz, 12V ve 24V otomotiv sistemlerini kapsayan yaklaşık 30 V'a kadar DC gerilimler için tasarlanmıştır. Bu aralığı asla aşmayın.

Cihaza pil takmam gerekiyor mu?

Hayır, Testboy Car Tester pasif bir test cihazıdır. LED'i yakmak için test edilen devredeki gerilimi kullanır. Pil gerektirmez.

Test cihazı su geçirmez mi?

Cihaz su geçirmez olarak tasarlanmamıştır. Su, nem veya aşırı koşullara maruz bırakmaktan kaçının. Kuru bir yerde saklayın.

Car Tester nasıl temizlenir?

Cihazı temizlemek için kuru ve tüy bırakmayan bir bez kullanın. Asla solvent, agresif kimyasallar veya su kullanmayın. Konnektörlerin temiz kaldığından emin olun.

KULLANIM KILAVUZU Car Tester Testboy

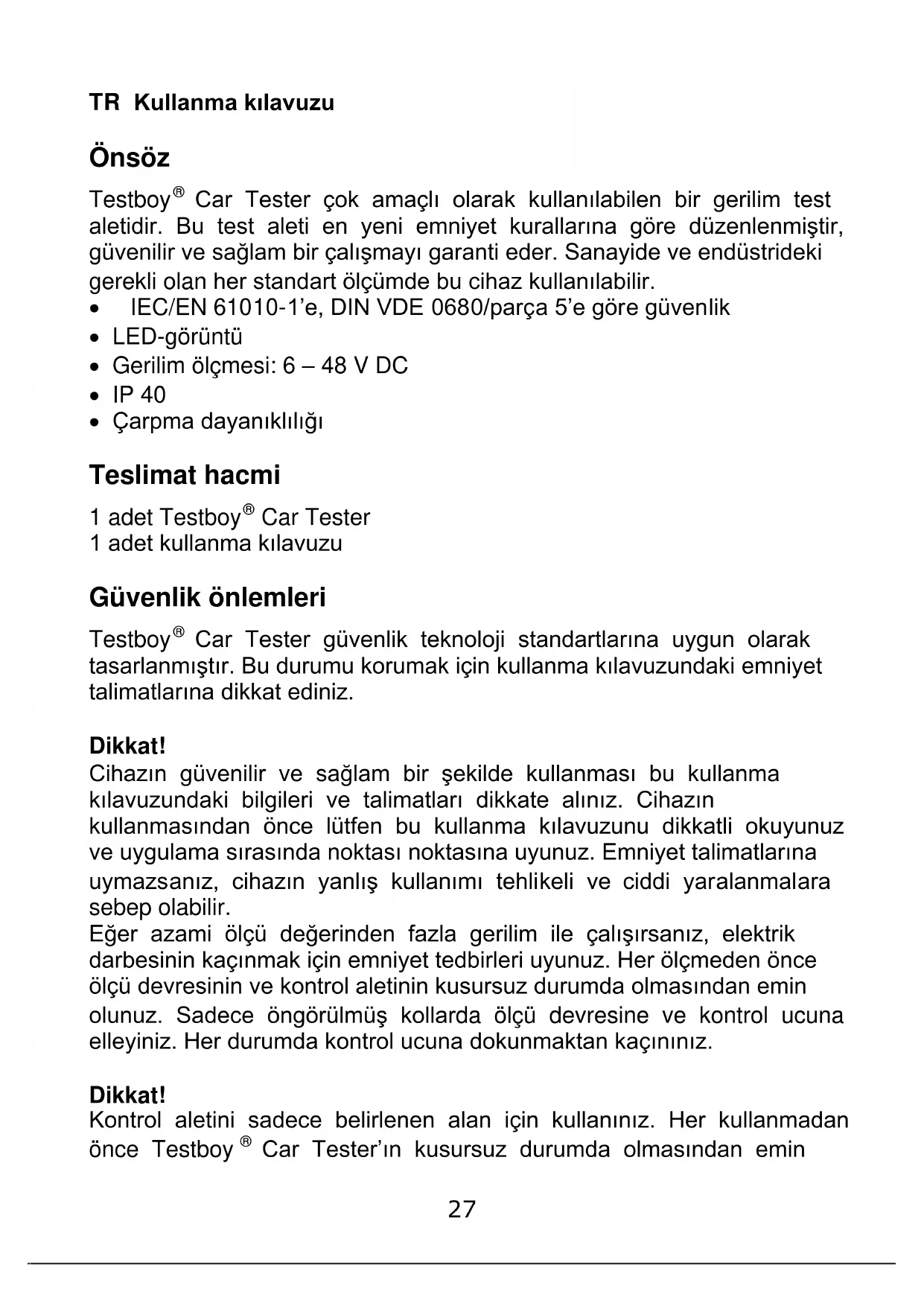

TR Kullanma kılavuzu

Önsöz

Testboy ^® Car Tester çok amaçlı olarak kullanılabilen bir gerilim test aletidir. Bu test aleti en yeni emniyet kurallarına göre düzenlenmiştir, güvenilir ve sağlam bir çalışmayı garanti eder. Sanayide ve endüstrideki gerekli olan her standart ölçümde bu cihaz kullanılabilir.

IEC/EN 61010-1'e, DIN VDE 0680/parça 5'e göre güvenlik
- LED-görüntü
• Gerilim ölçmesi: 6 – 48 V DC
• IP 40
- Çarpma dayanıklılığı

Teslimat hacmi

1 adet Testboy ^® Car Tester
1 adet kullanma kılavuzu

Güvenlik önlemleri

Testboy ^® Car Tester güvenlik teknoloji standartlarına uygun olarak tasarlanmıştır. Bu durumu korumak için kullanma kılavuzundaki emniyet talimatlarına dikkat ediniz.

Dikkat!

Cihazın güvenilir ve sağlam bir şekilde kullanması bu kullanma kılavuzundaki bilgileri ve talimatları dikkate alınız. Cihazın kullanmasından önce lütfen bu kullanma kılavuzunu dikkatli okuyunuz ve uygulama sırasında noktası noktasına uyunuz. Emniyet talimatlarına uymazsanız, cihazın yanlış kullanımı tehlikeli ve ciddi yaralanmalara sebep olabilir.

Eğer azami ölçü değerinden fazla gerilim ile çalışırsanız, elektrik darbesinin kaçınmak için emniyet tedbirleri uyunuz. Her ölçmeden önce ölçü devresinin ve kontrol aletinin kusursuz durumda olmasından emin olunuz. Sadece öngörülmüş kollarda ölçü devresine ve kontrol ucuna elleyiniz. Her durumda kontrol ucuna dokunmaktan kaçınınız.

Dikkat!

Kontrol aletini sadece belirlenen alan için kullanınız. Her kullanmadan önce Testboy ^® Car Tester'ın kusursuz durumda olmasından emin

olunuz (örneğin tanınan gerilim kaynağı, DIN VDE 0105, parça 1 bakınız).

Dikkat!

Cihaz sadece belirlenen koşullar altında ve tasarlanmış olduğu amaçlar için kullanılabilir. Bunun için özellikle güvenlik önlemlerini ve çevre koşullarını kapsayan teknik bilgileri dikkate alınız.

İşleticiler ve bağlamalar

1. Kontrol uçu (kutupluluk “+”)
2. Krokodil kıskaç (kutupluluk “-”)
3. LED-görüntü

Ölçme işlemi

Dikkat!

Ölçü devresinin ve kontrol aletinin kusursuz durumda olması gerekir. Cihazı sadece kuru ve temiz ortamda kullanınız. Kir ve nem izolasyon direncini azaltır ve özellikle büyük gerilimlerde elektrik darbesine sebep olabilir.

Gerilimin ölçülmesi

Dikkat!

Kontrol uçlarında 60V DC'den fazla gerilim oluşturmayınız. Sınır değeri aşılırsa, cihaz hasar gör ve işletmenin tehlikeye düşmesi tehdit eder. Kontrol edilen kontrol uçlarını birbirine bağlarsanız ve ekranda değeri görüntüleyebilirsiniz.

⚠ Güvenlik bilgileri için üreticinin kılavuzuna bakmalısınız. Eğer cihaz üreticinin talimatlarına göre kullanılmazsa, güvenlik sorunlarıyla karşılaşılabilir.

Üretici ya da üreticiye bağlı temsilcinin izni olmadan, cihaz ve aksesuarların herhangi bir parçası değiştirilemez.

UYARI: Bu cihaz elektrik devreleri üzerindeki ölçmeler için kullanılmamalıdır. Bu cihaz sınır değerinden fazla gerilimlerin ölçümleri için kullanılmamalıdır.

UYARI: Cihaz farklı ölçüm kategorilerinin (mesela CAT II, CAT III ya da CAT IV) ölçmeleri için kullanılmamalıdır.

1.) Gerilim testi

Timsah ağzı (mesela otomobilde olan bir şasi) toprağa bağlayınız (toprak her zaman negatiftir). Kontrol uçuyla kontrol edilen noktaya dokununuz. Bitişik gerilime ve polariteye göre LED-ler aydınlatılır.

2.) Akü testi

Negatif kutupta timsah kiskacı ile sıyırınız. Kontrol ucuyla pozitif kutuba dokununuz. +/- LED- görüntü ve ölçülmüş gerilim sırası gösterilmiştir.

3.) Güçlükle ulaşılabilen kabloların kontrolü

Negatif kutupta timsah kiskacı ile sıyırınız. Yanında bulunan sürgüyü aşağıya doğru sürünüz. Kontrol edilen kabloyu mekanizmaya koyunuz. Sürgüyü ileriye sürünüz. Ölçülmüş değer ekranda gösterilmiştir. Kabloyu çıkarmak için sürgüyü aşağıya sürünüz.

4.) Kutupluluğun testi

Ölçüm yapılan kabloyu timsah kışkacı ile sıyırınız. Kontrol ucuyla pozitif kutba dokununuz. Negatif kutup ile bir kontak varsa, +/- LED aydınlatmıştır. Kabloda batarya voltajı varsa, hiç aydınlatmamıştır. Kontrol ucuyla negatif kutba dokunarak aynı test yapınız.

Bakım

Kılavuza göre bu cihaz için özel bir bakıma gerek yoktur. Eğer çalışır halde sorunlar olursa, cihazınızı uygun fiyatla onarabiliriz.

Temizleme

Cihaz günlük kullanımdan sonra kirli olursa, onu nemli bir bez ve hafif bir ev temizleyici ile temizleyebilirsiniz. Zararlı temizleyiciler kullanılmamalıdır.

Bu kullanma kılavuzu büyük bir özenle hazırlanmıştır. Belgelerin, resimlerin ve çizimlerin doğruluğu ve tamlığı garanti edilemez.

Uyumluğun açıklaması

Ürün en güncel yönetmelikleri yerine getirmektedir. Daha detaylı bilgiye www.testboy.de sitesinden ulaşabilirsiniz

Uygulama alanı

Cihaz sadece bildirilen koşullar altında ve tasarlanmış olduğu amaçlar için kullanılabilir. Kılavuzun kapsadığı kullanımın dışında kalan kullanımlar kesinlikle yasaktır ve arıza ya da cihazın hasar görmesine sebep olabilir. Kullanım kılavuzunun kapsamadığı yanlış kullanımlardan kaynaklanan hatalar, garanti kapsamına girmez.

WEEE direktifi, elektronik ekipmanların toplanması ve geri dönüşümünü düzenler. Elektronik ekipmanların üreticileri, elektronik ekipmanların ücretsiz olarak geri alınması ve geri dönüştürülmesi ile yükümlüdür. Elektronik ekipmanlar, geleneksel atık bertaraf etme yolları ile imha edilmemelidir.

Elektronik ekipmanlar ayrı olarak geri dönüştürülmeli ve imha edilmelidir. Bu direktife tâbi olan tüm ekipmanlar şu logo ile işaretlenmiştir.
