MANUAL DE USUARIO Car Tester Testboy

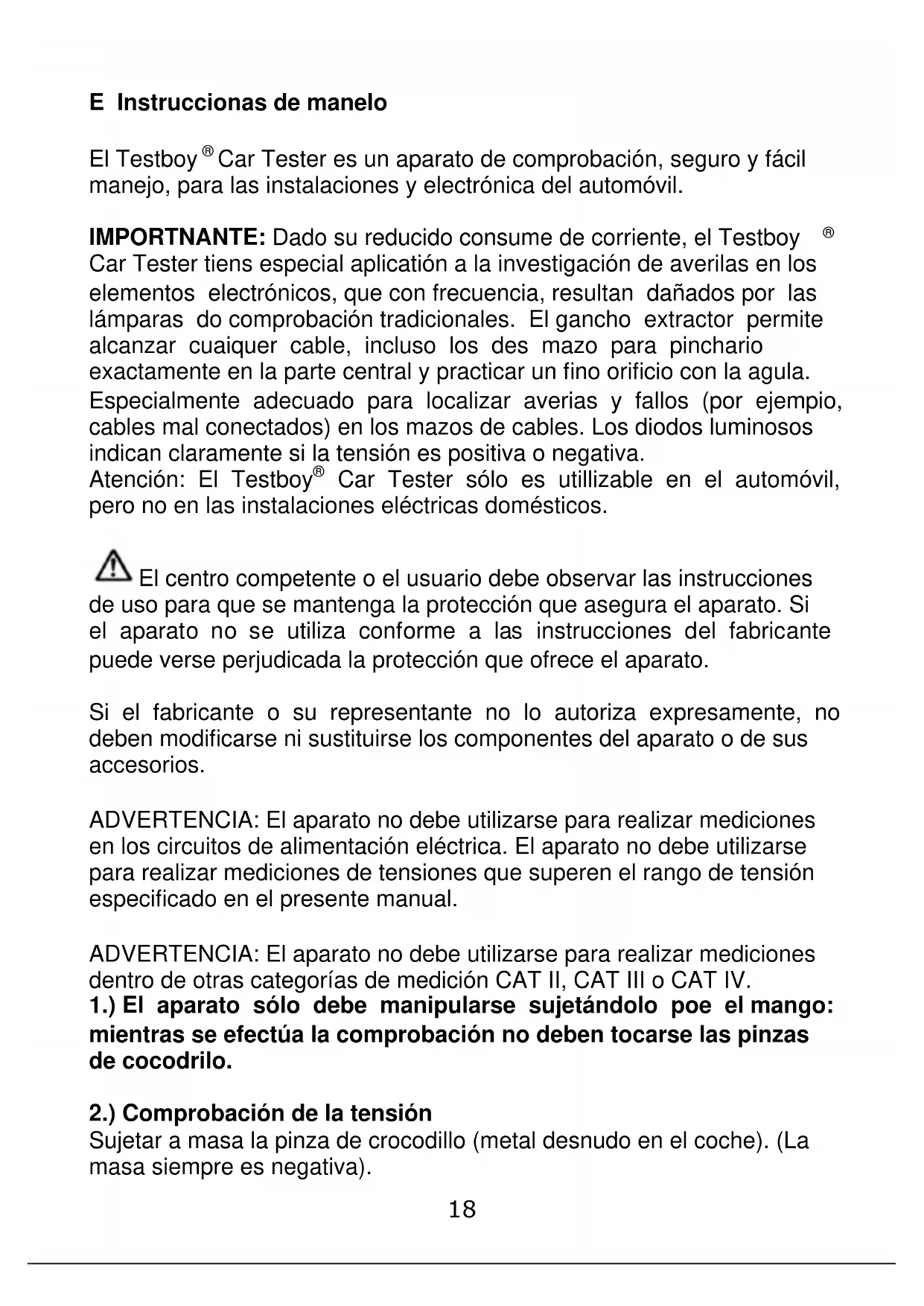

Car Tester Instrucciones de empleo

Car Tester es un aparato de comprobación, seguro y fácil manejo, para las instalaciones y electrónica del automóvil. IMPORTNANTE: Dado su reducido consume de corriente, el Testboy

Car Tester tiens especial aplicatión a la investigación de averilas en los elementos electrónicos, que con frecuencia, resultan dañados por las lámparas do comprobación tradicionales. El gancho extractor permite alcanzar cuaiquer cable, incluso los des mazo para pinchario exactamente en la parte central y practicar un fino orificio con la agula. Especialmente adecuado para localizar averias y fallos (por ejempio, cables mal conectados) en los mazos de cables. Los diodos luminosos indican claramente si la tensión es positiva o negativa. Atención: El Testboy

Car Tester sólo es utillizable en el automóvil, pero no en las instalaciones eléctricas domésticos. El centro competente o el usuario debe observar las instrucciones de uso para que se mantenga la protección que asegura el aparato. Si el aparato no se utiliza conforme a las instrucciones del fabricante puede verse perjudicada la protección que ofrece el aparato. Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios. ADVERTENCIA: El aparato no debe utilizarse para realizar mediciones en los circuitos de alimentación eléctrica. El aparato no debe utilizarse para realizar mediciones de tensiones que superen el rango de tensión especificado en el presente manual. ADVERTENCIA: El aparato no debe utilizarse para realizar mediciones dentro de otras categorías de medición CAT II, CAT III o CAT IV. 1.) El aparato sólo debe manipularse sujetándolo poe el mango: mientras se efectúa la comprobación no deben tocarse las pinzas de cocodrilo. 2.) Comprobación de la tensión Sujetar a masa la pinza de crocodillo (metal desnudo en el coche). (La masa siempre es negativa).19 Aplicar la punta de comprobación del Testboy

Car Tester a donde haya tensión, por elempio fusibles, bateria, pinzas de comprobación etc. El diodo luminoso (+) se encenderá si hay tensión. 3.) Comprobación de la bateria Sujetar la pinza de cocodrilo al polo negativo de la bateria y la punta de comprobación del Testboy Car Tester al positivo. El diodo luminoso (+) se encenderá si hay tensión. 4.) Comprobación de los faros / pilotos Sujetar la pinza de cocodrilo a masa y la punta de comprobación al casquillo de la lámpara. El diodo luminoso (+) se encenderá si hay tensión. 5.) Comprobación de los cables Sujetar la pinza de cocodrilo a masa, retraer la punta de la aguja con la corredera mecánica, enganchar el cable con el gancho extractor y pinchario con la agula. El diodo luminoso (+) se encenderá si hay tensión. Después de comprobar la tensión se cubre el pequeño orificio practicado en el cable. 6.) Comprobación de cables positivo / negativo Pinchar el cable del automóvil y aplicar la pinza de cocodrilo al polo positivo o al negativo de la bateria. Si el cable es positivo, al aplicar la pinza al polo negativo se encenderá el diodo luminoso (+). Si es negativo, sucederá a la inversa.20 Declaracion de conformidad El producto cumple las directivas actuales. Encontrará más información en www.testboy.de Campo de aplicacion El aparato ha sido concebido exclusivamente para las aplicaciones descritas en las instrucciones. Un empleo diferente al indicado no está permitido y puede dar lugar a accidentes o a la destrucció del aparato. Un empleo tal tiene como consecuencia la extinción immediata de la garantia y la nuildad de todos los derechos, del usuario frente al fabricante.
