Car Tester - Echipamente de măsurare Testboy - Manual de utilizare gratuit

Tip produs	Tester de tensiune auto
Marcă	Testboy
Model	Car Tester
Dimensiuni (aprox.)	150 x 30 x 20 mm
Greutate (aprox.)	100 g
Alimentare	Alimentat de bateria vehiculului testat
Gamă de tensiune	0 – 30 V DC
Afișaj	LED (diodă luminoasă) pentru prezența tensiunii pozitive
Tip sondă	Clește crocodil și vârf de test ac
Funcții principale	Test de tensiune, test baterie, test lumini (far/lumină spate), test cabluri (+/-)
Întreținere și curățare	Curățați cu o cârpă uscată, fără scame. Evitați contactul cu umiditatea sau solvenții.
Siguranță	Utilizați numai pe circuite auto de 12V/24V. Nu utilizați pe rețea. Nu atingeți cleștele crocodil în timpul testului. Țineți de mânerul izolat.
Piese de schimb și reparabilitate	Nicio piesă de schimb disponibilă. Reparație exclusiv de către un profesionist autorizat.
Informații generale	Conform directivelor europene. Reciclare conform directivei WEEE (logo aplicat).

Întrebări frecvente - Car Tester Testboy

Cum se testează o baterie de mașină cu Car Tester?

Conectați cleștele crocodil la borna negativă a bateriei și vârful de test la borna pozitivă. LED-ul (+) se aprinde dacă tensiunea este prezentă. Asigurați-vă că bateria este într-un circuit de 12V/24V.

Pot folosi Testboy Car Tester pe prize de rețea?

Nu, dispozitivul este proiectat exclusiv pentru circuite auto de 12V/24V. Nu îl utilizați niciodată pe prize de rețea sau circuite CAT II/III/IV, acest lucru ar putea deteriora dispozitivul și prezenta un pericol.

Ce fac dacă LED-ul nu se aprinde în timpul unui test?

Verificați dacă cleștele crocodil este conectat corect la masă (partea metalică a vehiculului) și că vârful de test atinge un punct sub tensiune. Dacă LED-ul tot nu se aprinde, circuitul poate fi fără tensiune sau dispozitivul defect.

Cum se testează o siguranță cu Car Tester?

Plasați cleștele crocodil pe masa vehiculului. Atingeți vârful de test pe fiecare capăt al siguranței. Dacă LED-ul se aprinde pe un capăt dar nu pe celălalt, siguranța este arsă. Dacă se aprinde pe ambele, siguranța este bună.

Poate fi utilizat testerul pe motociclete?

Da, atâta timp cât circuitul electric al motocicletei este de 12V (sau 24V pentru unele). Utilizați aceleași proceduri ca pentru o mașină. Asigurați-vă că conectați corect masa.

Cum se efectuează un test de cablu cu Car Tester?

Puneți cleștele crocodil pe masă. Utilizați vârful de test pentru a perfora izolația cablului. Dacă LED-ul se aprinde, cablul este sub tensiune pozitivă. Gaura se închide după test. Pentru un test de polaritate, conectați cleștele la baterie (pozitiv sau negativ) și înțepați cablul.

Care este tensiunea maximă măsurabilă de Car Tester?

Dispozitivul este proiectat pentru tensiuni continue (DC) de până la aproximativ 30 V, ceea ce acoperă sistemele auto de 12V și 24V. Nu depășiți niciodată această gamă.

Trebuie să instalez baterii în dispozitiv?

Nu, Testboy Car Tester este un tester pasiv. Utilizează tensiunea prezentă în circuitul testat pentru a aprinde LED-ul. Nu este necesară nicio baterie.

Testerul este etanș?

Dispozitivul nu este proiectat să fie etanș. Evitați expunerea la apă, umiditate sau condiții extreme. Depozitați-l într-un loc uscat.

Cum se curăță Car Tester?

Utilizați o cârpă uscată, fără scame pentru a curăța dispozitivul. Nu utilizați niciodată solvenți, produse chimice agresive sau apă. Asigurați-vă că conectorii rămân curați.

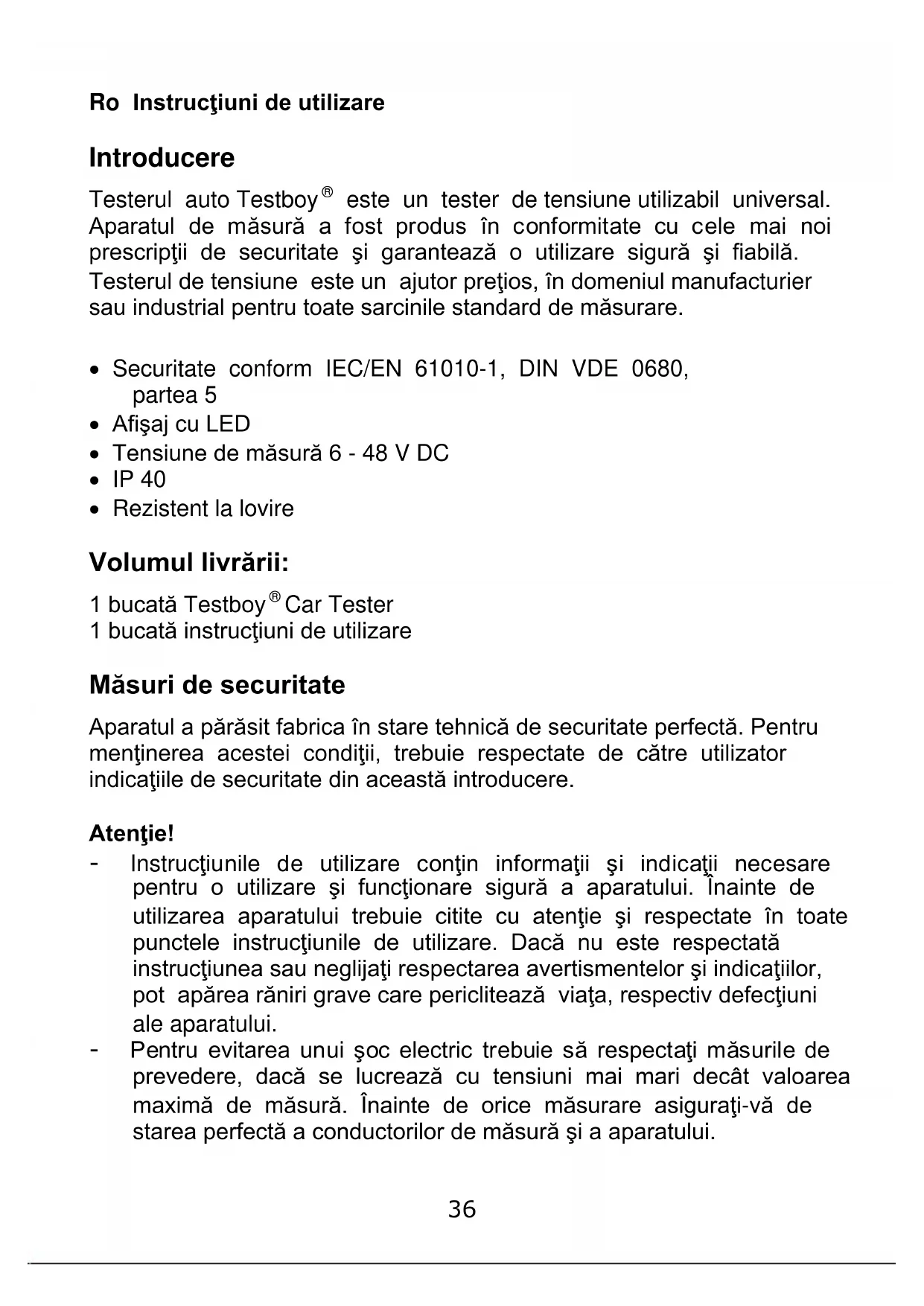

MANUAL DE UTILIZARE Car Tester Testboy

Testerul auto Testboy® este un tester de tensiune utilizabil universal. Aparatul de măsură a fost produs în conformitate cu cele mai noi prescripții de securitate și garantează o utilizare sigură și fiabilă. Testerul de tensiune este un ajutor prețios, în domeniul manufacturier sau industrial pentru toate sarcinile standard de măsurare.

• Afişaj cu LED
  • Tensiune de măsură 6 - 48 V DC
  • IP 40
• Rezistent la lovire

- Securitate conform IEC/EN 61010-1, DIN VDE 0680, partea 5

Volumul livrării:

1 bucată Testboy® Car Tester 1 bucată instrucțiuni de utilizare

Măsuri de securitate

Aparatul a părăsit fabrica în stare tehnică de securitate perfectă. Pentru menținerea acestei condiții, trebuie respectate de către utilizator indicațiile de securitate din această introducere.

Atentie!

• Instructiunile de utilizare conțin informații și indicații necesare pentru o utilizare și funcționare sigură a aparatului. Înainte de utilizarea aparatului trebuie citite cu atenție și respectate în toate punctele instrucțiunile de utilizare. Dacă nu este respectată instrucțiunea sau neglijați respectarea avertismentelor și indicațiilor, pot apărea răniri grave care periclitează viața, respectiv defectiuni ale aparatului.
• Pentru evitarea unui şoc electric trebuie să respectați măsurile de prevedere, dacă se lucrează cu tensiuni mai mari decât valoarea maximă de măsură. Înainte de orice măsurare asigurați-vă de starea perfectă a conductorilor de măsură și a aparatului.

- Conductorii de măsură și vârfurile de măsură trebuie apucate numai de mânerele prevăzute. Atingerea vârfurilor de măsură trebuie evitată în toate situațiile.

Atentie!

- Aparatul de măsură poate fi folosit numai în domeniile de măsură specificate.

- Înainte de fiecare utilizare aparatul trebuie verificat pentru funcționarea ireproșabilă (de exemplu la o sursă cunoscută de tensiune, vezi de asemenea DIN VDE 0105, partea 1).

Atentie!

Acest aparat este permis a fi folosit numai în condițiile și pentru scopurile pentru care a fost construit. Pentru aceasta trebuie respectate în special instrucțiunile de securitate, datele tehnice alături de condițiile de mediu înconjurător și utilizarea în mediu uscat.

Elemente de utilizare și conexiuni

1. Vârf de verificare (polaritate "+"
2. Clemă crocodil (polaritate "-")
3. Afişaj cu LED

Executarea de măsurători

Atentie!

Conductorii de măsură și vârfurile de măsurare trebuie să fie în stare ireproșabilă. Aparatul trebuie folosit numai în mediu uscat și curat. Murdăria și umiditatea generează rezistențe izolatoare și pot să genereze, în special la tensiuni ridicate, șocuri electrice.

Măsurarea tensiunii

Atentie!

Nu poate fi aplicată la vârfurile de măsură o tensiune mai mare de 60 V DC. La depășirea acestei limite există pericolul unei deteriorări a aparatului și punerea în primejdie a utilizatorului. Vârfurile de măsurare se pun în contact cu obiectul de măsurat și se citește afișajul.

⚠ Autoritatea competentă sau utilizatorul trebuie să respecte instrucțiunile de utilizare, pentru obținerea protecției asigurate de aparat. Dacă aparatul nu este folosit corespunzător indicațiilor producătorului, protecția oferită deja de aparat poate fi influențată.

În cazul în care nu este permis în mod explicit de către producător sau reprezentantul său, părțile componente ale aparatului și accesoriiile nu pot fi modificate sau schimbate.

ATENTIE: Aparatul nu trebuie folosit la măsurători în circuitul curentului de rețea. Aparatul nu trebuie folosit la măsurarea de tensiuni care depășesc domeniul de tensiune denumit în această instrucțiune.

ATENTIE: Aparatul nu trebuie folosit în alte categorii de măsurare precum CAT II, CAT III sau CAT IV.

1.) Test de tensiune

Cuplați clema crocodil la masă (de exemplu șasiul unui autovehicul) Atingeți obiectul de măsură cu vârful de măsurare. Corespunzător tensiunii aplicate și polarității LED-urile luminează.

2.) Test baterie

Cuplați clema crocodil la masă. Atingeți cu vârful de măsurare borna pozitivă.

LED-ul + și domeniul de tensiune măsurat vor fi afişate.

3.) Unitatea de străpungere

Cuplați clema crocodil la masă. Împingeți închizătorul lateral către în jos, introduceți cablul de verificat în dispozitiv. Împingeți închizătorul către în față. Prin aceasta se străpunge izolația cablului. Valoarea măsurată este afișată. După scoaterea cablului împingeți închizătorul din nou în jos.

4.) Verificare polaritate

Cuplați cablul de măsurat la clema crocodil. Atingeți cu vârful de măsurare borna pozitivă a bateriei. Dacă conductorul are contact la masă, luminează LED-ul +. Dacă tensiunea bateriei este condusă, nu se aprinde nimic. Executați același test în timp ce atingeți cu vârful de verificare borna negativă a bateriei.

Întreținere

Conform indicațiilor de utilizare aparatul nu necesită o întreținere deosebită la funcționare. Dacă pe parcursul utilizării apar defectiuni în funcționare, acestea vor fi remediate de service-ul de fabrică la costuri rezonabile.

Curățare

Dacă aparatul se murdărește în urma utilizării zilnice, poate fi curățat cu o cârpă umedă și un detergent casnic ușor. Nu se vor folosi niciodată detergenti puternici sau diluanți.

Aceste indicații de utilizare au fost realizate cu maximum de atenție. Nu ne asumăm răspunderea pentru corectitudinea și caracterul complet al datelor, imaginilor și desenelor. Ne rezervăm dreptul de a efectua modificări.

Declaratie de conformitate

Produsul îndeplinește directivele aflate în vigoare. Mai multe informații găsiți accesând site-ul www.testboy.de

Domeniu de utilizare

Aparatul este destinat numai pentru utilizările descrise în Instrucțiunile de utilizare. O altă folosire nu este permisă și aceasta poate conduce la accidente sau la distrugerea aparatului. Aceste utilizări conduc la pierderea imediată a oricărei garanții și solicitări de garanție din partea utilizatorului față de producător.

Directiva DEEE reglementează reprimirea și reciclarea aparatelor electrice uzate. Producătorii aparatelor electrice sunt obligați să primească și să recicleze gratuit aparatele electrice, care au fost vândute. Aparatele electrice nu mai trebuie incluse astfel în fluxurile de deșeuri „normale”.

Aparatele electrice trebuie reciclate și eliminate separat. Toate aparatele care sunt supuse acestei directive sunt marcate cu acest logo.
