Tip de produs	Cameră termică infraroșu
Marcă	Testboy
Model	TV 292
Dimensiuni (L × l × H)	223 × 88 × 65 mm
Greutate	310 g
Alimentare	4 baterii AA (1,5 V)
Rezoluție infraroșu	60 × 60 pixeli (3600 pixeli)
Rezoluție imagine vizibilă	300.000 de pixeli
Interval de temperatură	-20 °C până la 300 °C
Precizie	±2 % sau ±2 °C (valoarea mai mare)
Emisivitate reglabilă	0,1 până la 1,0
Sensibilitate termică	0,15 °C
Câmp vizual	20° × 20°
Frecvență imagine	6 Hz
Bandă spectrală	8 – 14 μm
Ecran	LCD color TFT de 2,4"
Palete de culori	Ironbow, curcubeu, contrast ridicat, nuanțe de gri (alb cald / negru cald)
Moduri de afișare	Fuziune imagine vizibilă/IR în trepte de 25 %
Înregistrare	Card Micro-SD (nu este inclus)
Format fișier	BMP
Oprire automată	După 12 minute de inactivitate
Temperatură de funcționare	-5 °C până la 40 °C
Temperatură de depozitare	-20 °C până la 55 °C
Umiditate relativă	10 % – 80 %
Standarde	CE EN61326-1:2006
Funcții speciale	Marcaje cald/rece, iluminare LED, compensare temperatură fundal, estompare încrucișată
Întreținere	Scoateți bateriile în caz de neutilizare prelungită; curățați cu o cârpă uscată
Siguranță	Nu direcționați raza laser/LED spre ochi; evitați câmpuri electromagnetice puternice
Piese de schimb și reparabilitate	Baterii AA, card SD; nicio piesă reparabilă de utilizator

Întrebări frecvente - TV 292 Testboy

Cum pornesc camera termică TV 292?

Apăsați tasta MENU și mențineți-o apăsată timp de 5 secunde. Ecranul se aprinde după câteva momente. Pentru a opri, repetați aceeași operațiune.

Cum reglez emisivitatea?

Deschideți meniul principal cu MENU, selectați modulul « Emisivitate », apăsați SELECT, apoi reglați valoarea între 0,1 și 1,0 cu săgețile. Confirmați cu SELECT.

Ce fac dacă cardul SD este plin?

Se afișează mesajul « FULL » în stânga jos. Înlocuiți cardul SD cu unul gol sau ștergeți imaginile înregistrate prin meniul « Memorie imagini ».

Cum activez iluminarea LED?

Apăsați pe declanșator și mențineți-l apăsat timp de 5 secunde. LED-ul alb se aprinde pentru a ilumina zona vizată.

Care este intervalul de temperatură măsurabil?

Camera măsoară temperaturi de la -20 °C până la 300 °C cu o precizie de ±2 % sau ±2 °C.

Cum schimb paleta de culori?

În meniul principal, selectați « Paletă de culori ». Alegeți dintre opțiunile: nuanțe de gri (alb/negru cald), curcubeu, contrast ridicat, Ironbow. Folosiți săgețile pentru a naviga și SELECT pentru a valida.

Ce înseamnă marcajele cald/rece?

Această funcție identifică automat punctele cele mai calde și cele mai reci din imaginea termică. Activați-o în meniul « Marcaje Cald / Rece » pentru a facilita detectarea anomaliilor de temperatură.

Cum înregistrez o imagine?

Apăsați pe declanșator. Un mesaj vă întreabă dacă doriți să salvați. Apăsați MENU pentru a salva pe cardul SD, sau SELECT pentru a anula.

Cum setez data și ora?

Deschideți meniul principal cu MENU, selectați « Setare dată și oră », apăsați SELECT. Folosiți săgețile pentru a modifica anul, luna, ziua, ora și minutul.

Ce fac dacă aparatul nu pornește?

Verificați dacă bateriile AA sunt instalate corect și sunt încărcate. Dacă problema persistă, scoateți bateriile, așteptați 30 de secunde și reintroduceți-le. În caz de eșec, contactați serviciul post-vânzare.

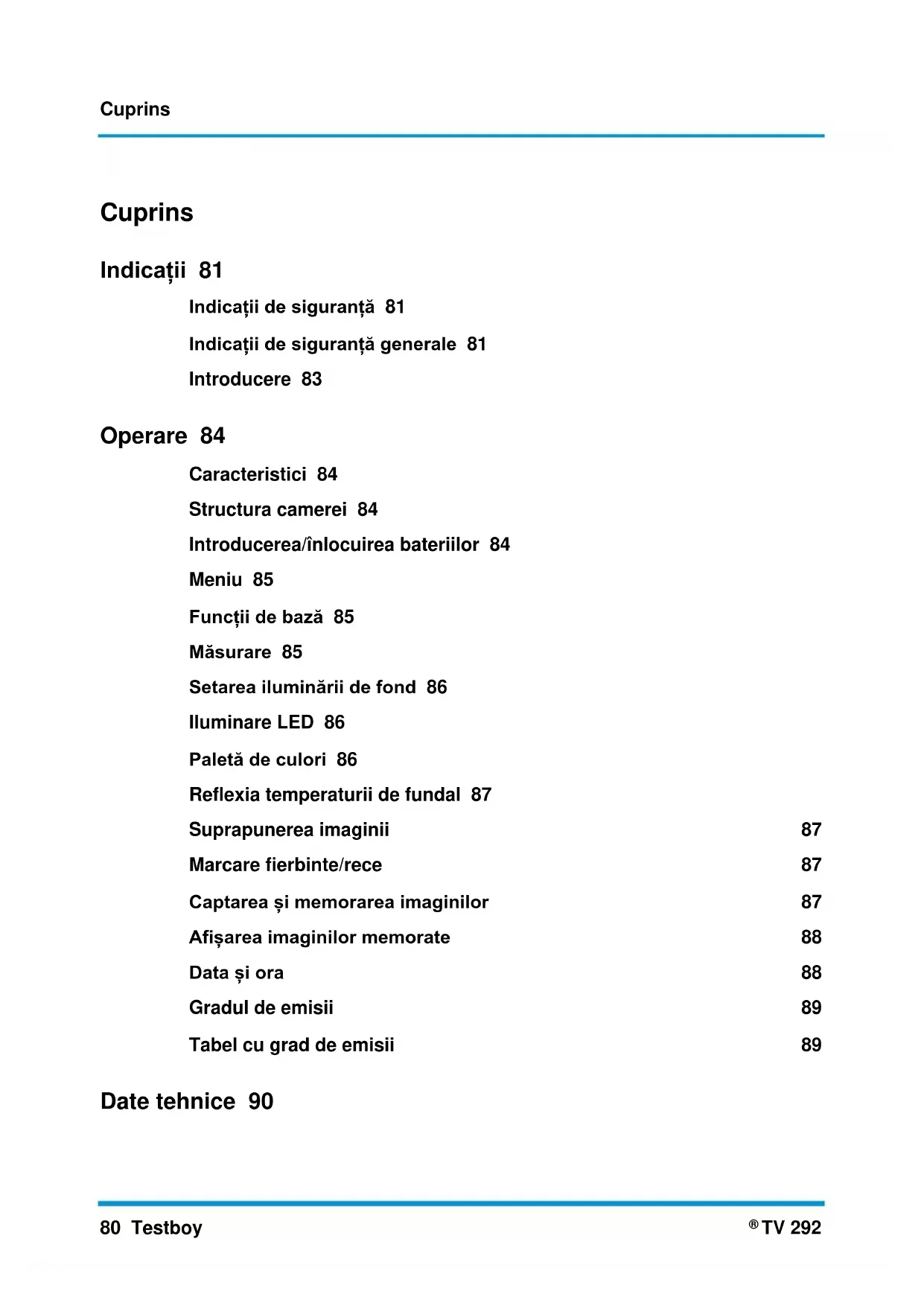

MANUAL DE UTILIZARE TV 292 Testboy

Indicații de siguranță 81

Indicații de siguranță generale 81

Introducere 83

Operare 84

Caracteristici 84

Structura camerei 84

Introducerea/înlocuirea bateriilor 84

Meniu 85

Funcții de bază 85

Măsurare 85

Setarea iluminării de fond 86

Illuminare LED 86

Paletă de culori 86

Reflexia temperaturii de fundal 87

Suprapunerea imaginii 87

Marcare fierbinte/rece 87

Captarea și memorarea imaginilor 87

Afişarea imaginilor memorate 88

Data și ora 88

Gradul de emisii 89

Tabel cu grad de emisii 89

Date tehnice 90

Indicații

Indicații de siguranță

AVERTIZARE

Sursele de pericol sunt de ex. componentele mecanice, care pot cauza răniri grave ale persoanelor.

Există și pericolul de deteriorare a obiectelor (de ex. a aparatului).

AVERTIZARE

Electrocutarea poate duce la deces sau la răniri grave ale persoanelor și poate reprezenta un pericol pentru funcționarea obiectelor (de ex. deteriorarea aparatului).

AVERTIZARE

Nu îndreptați niciodată raza laserului/raza LED-ului direct sau indirect în direcția ochilor prin suprafețe reflectorizante. Razele laserului pot cauza leziuni ireparabile la nivelul ochilor.

Indicații de siguranță generale

AVERTIZARE

Din motive de siguranță și autorizare (CE), este interzisă conversia și/sau modificarea neautorizată a aparatului. Pentru a garanta o funcționare sigură a aparatului, trebuie să respectați obligatoriu indicațiile de siguranță, avertizările și informațiile din capitolul „Utilizarea conform destinației”.

AVERTIZARE

Înainte de utilizarea aparatului, vă rugăm să respectați următoarele indicații:

Evitați folosirea aparatului în apropierea aparatelor de sudură electrice, a încălzitoarelor prin inductie și a altor câmpuri electromagnetice.
După o schimbare bruscă a temperaturii, înainte de utilizare, aparatul trebuie lăsat să se adapteze circa 30 de minute la noua temperatură ambientală, pentru a stabiliza senzorul IR.
Nu expuneți aparatul la temperaturi ridicate pentru o perioadă lungă de timp.
Evitați condițiile ambientale unde există praf și umiditate.
Aparatele de măsură și accesoriiile acestora nu sunt jucării și nu trebuie lăsate la îndemâna copiilor!
În facilitățile industriale trebuie respectate dispozițiile privind prevenirea accidentelor ale uniunii asociatiei profesionale pentru instalații și echipamente electrice.

Vă rugăm să respectați cele cinci reguli de siguranță:

1. Deconectarea
2. Asigurarea împotriva recuplării
3. Constatarea absenței tensiunii (absența tensiunii trebuie constatată la cei 2 poli)
4. Împământarea și scurtcircuitarea
5. Acoperirea componentelor învecinate, care se află sub tensiune

Utilizarea conform destinatiei

Aparatul este destinat doar pentru aplicațiile descrise în instrucțiunile de utilizare. Este interzisă o altă utilizare care poate duce la accidente sau la distrugerea aparatului. Aceste utilizări duc la o stingere imediată a oricăror pretenții de garanție și asigurare ale utilizatorului față de producător.

Pentru a proteja aparatul împotriva deteriorării, îndepărtați bateriile în cazul în care aparatul nu va fi utilizat o perioadă mai îndelungată.

Nu ne asumăm nicio responsabilitate în caz de daune materiale sau vătămări corporale, cauzate de manipularea necorespunzătoare sau nerespectarea indicatiilor de siguranță. În astfel de cazuri se anulează orice pretenție de garanție. Un semn de exclamare încadrat întrun triunghi face trimitere la indicațiile de siguranță din instrucțiunile de utilizare. Înainte de punerea în funcțiune, citiți integral instrucțiunile. Acest aparat este certificat CE și respectă astfel directivele aferente.

Ne rezervăm dreptul de a modifica specificațiile fără notificare prealabilă © 2018 Testboy GmbH, Germania.

Excluderea răspunderii

În cazul daunelor cauzate de nerespectarea instrucțiunilor se anulează pretenția de garanție! Nu suntem responsabili pentru daunele indirecte care rezultă din astfel de cazuri!

Testboy nu este responsabil pentru daunele care

rezultă din nerespectarea instructiunilor

rezultă din modificări ale produsului care nu au fost autorizate de către Testboy sau de către rezultă din piesele de schimb care nu au fost produse sau autorizate de către Testboy sunt cauzate sub influența alcoolului, drogurilor sau a medicamentelor.

Corectitudinea instructiunilor de utilizare

Aceste instrucțiuni de utilizare au fost redactate cu cea mai mare atenție. Nu se acordă garanție cu privire la corectitudinea și integritatea datelor, a figurilor și a desenelor. Sub rezerva modificărilor, a greșelilor de tipar și a erorilor.

Eliminarea

Stimate client Testboy, prin achiziționarea produsului nostru aveți posibilitatea ca, la sfârșitul ciclului său de viață, să duceți aparatul la punctele de colectare adecvate pentru deșeuri electronice.

Directiva DEEE reglementează reprimirea și reciclarea aparatelor electrice uzate. Producătorii aparatelor electrice sunt obligați să primească și să recicleze gratuit aparatele electrice, care au fost vândute. Aparatele electrice nu mai trebuie incluse astfel în fluxurile de deșeuri „normale”. Aparatele electrice trebuie reciclate și eliminate separat. Toate aparatele care sunt supuse acestei directive sunt marcate cu acest logo.

Eliminarea bateriilor uzate

Dumneavoastră, în calitate de consumator final, sunteți obligat prin lege (Legea referitoare la baterii) să returnați toate bateriile și accumulatorii uzați; este interzisă eliminarea acestora la gunoiul menajer!

Bateriile/acumulatorii care conțin materiale dăunătoare sunt marcate cu simbolurile alăturate, care indică interdictia de eliminare în gunoiul menajer.

Abrevierile pentru metalele grele esentiale sunt:

Cd = cadmiu, Hg = mercur, Pb = plumb.

Puteți preda gratuit bateriile/acumulatorii uzați la punctele de colectare din localitatea dvs. și în toate locurile în care se comercializează baterii/acumulatori!

Certificat de calitate

Toate activitățile și procesele relevante pentru calitate, efectuate în cadru Testboy GmbH sunt monitorizate permanent printr-un sistem de management al calității. Firma Testboy GmbH confirmă în plus că echipamentele de verificare și instrumentele utilizate în timpul calibrării sunt supuse unei monitorizări permanente a echipamentului de inspectie.

Declaratia de conformitate

Produsul respectă directivele în vigoare. Mai multe informații găsiți accesând site-ul www.testboy.de

Introducere

Produsul este o cameră termografică IR simplă, care face legătura între măsurarea temperaturii medii cu o ilustrație digitală care este suprapusă peste o imagine termică (o hartă termică).

Funcția de imagistică termică face ca măsurătorile complexe ale componentelor individuale să fie redundante, așa cum este necesar la termometrele clasice (radiometre). Scanați o zonă largă pentru a o afișa ca o ilustrație digitală mixtă cu reprezentare termografică suprapusă și astfel puteți identifica mai precis, într-un timp mai scurt, problemele de temperatură ce urmează a fi investigate.

Aparatul dispune de o cameră vizuală pentru o mai bună identificare a zonelor cu probleme. Astfel, se poate trece de la reprezentarea termografică la reprezentarea vizuală. Imaginile termice, precum și ilustrațiile vizuale pot fi memorate pe un card de memorie pentru a crea rapoarte de măsurare sau pentru a imprima capturi fotografice.

Produsul este gândit astfel încât să fie ușor de utilizat. Trebuie doar să îl porniți și după numai câteva secunde acesta vă va afișa o imagine. Produsul este îndeosebi adecvat pentru întreținerea instalațiilor electrice, instalațiilor de încălzire, ventilatie și aer condiționat și a altor dispozitive și permite o identificare rapidă a zonelor cu probleme.

Operare

Caracteristici

• Ecran LCD color TFT
• Gradul de emisii reglabil și compensarea reflexiei de fundal îmbunătățesc precizia de măsurare pe suprafete semi-reflectante.
• Marcarea locurilor fierbinti și reci, astfel încât utilizatorul să poată recunoaște zonele cu cele mai ridicate și scăzute temperaturi în imaginile termice cu infrarosu
• Paletă de culori selectabilă
• Alinierea reprezentării vizuale și a reprezentării termografice
• Înregistrarea si memorarea imaginii pe cardul SD

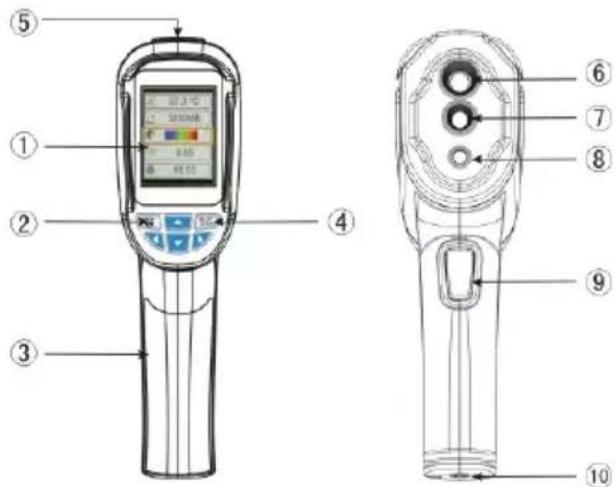

Structura camerei

1 Ecran color TFT cu rezoluție înaltă
2 Pornire/oprire si meniu
3 Capac compartiment baterii
4 Selectare/introducere
5 Card SD
6 Obiectiv infrarosu
7 Cameră pentru imagini vizuale
8 Iluminare LED
9 Declanşator pentru captura fotografica
10 Montare stativ

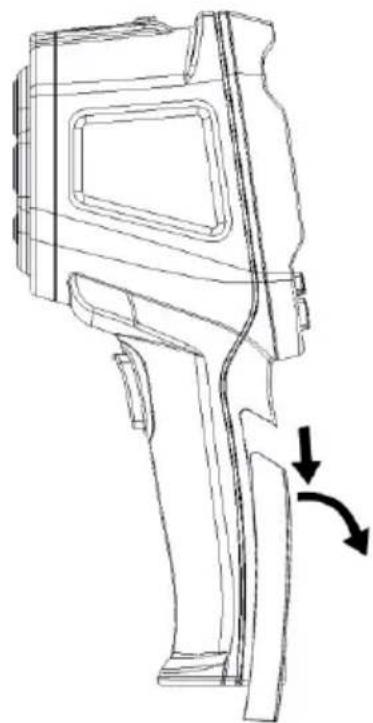

Introducerea/înlocuirea bateriilor

Pentru deschiderea compartimentului pentru baterii, împingeți capacul compartimentului în jos și apoi scoateți-l afară. Dacă este necesar, scoateți bateriile existente și reintroduceți noile baterii conform ilustrației. La final, introduceți capacul înapoi în ghidaj și împingeți-l în sus.

	12:12	Setarea orei
	5000	Memorie imagini
	50%	Setarea iluminării de fond
	°C	Setarea unității de temperatură
	5°C	Compararea temperaturii de fundal
	0 MB	Capacitate card de memorie
		Setarea paletei de culori
	0.95	Setarea gradului de emisii
	ON	Marcare fierbinte/rece
	25°C	Setarea temperaturii de fundal

Funcții de bază

Pentru a porni, respectiv a opri aparatul de măsurare, apăsați tasta MENU și mențineți apăsat timp de 5 secunde. După ce aparatul de măsurat a fost pornit, apăsați timp de 1 secundă tasta MENU pentru a apela afișajul pentru setarea funcțiilor de bază. Sunt afișate concomitent doar cinci opțiuni pe ecran. Pentru ca și celelalte opțiuni ale meniului să fie afișate, apăsați tasta . Cu MENU vă reîntoarceți la regimul normal de măsurare.

După acționarea tastei de meniu în modul cu funcții de bază, apăsați tasta SELECT pentru a efectua setări la funcțiile de bază. Cu selectați valoarea dorită a setării respective. După ce ați efectuat setările dorite, apăsați tasta SELECT pentru a părăsi modul de setare.

Măsurare

Temperatura măsurată în zona centrală este afișată sus pe ecran. Gradul de emisii setat este, de asemenea, afișat sus pe ecran. Când marcarea fierbinte și rece este activată, deplasați aparatul suficient de departe până când locul fierbinte, respectiv rece se află în zona centrală de măsurare.

Îndreptați aparatul către un obiect, care poate fi mai fierbinte sau mai rece decât mediul înconjurător, pentru a obține un rezultat optim.

1 Punct de măsurare fix
2 Valoare MIN
3 Valoare MAX

Setarea iluminării de fond

După apelarea meniului principal, selectați opțiunea pentru iluminarea de fond cu tasta și apoi apăsați tasta SELECT pentru a seta iluminarea de fond. Cu selectați luminozitatea și cu SELECT părăsiți modul de editare. Este setată din fabrică o luminozitate de 50%.

Illuminare LED

Apăsați declanșatorul pentru captura fotografică și mențineți apăsat timp de 5 secunde. LED-ul alb este activat.

Paletă de culori

Meniul pentru paleta de culori servește la modificarea reprezentărilor incorecte de culoare ale imaginilor infraroșu afişate sau înregistrate. Vă sunt puse la dispoziție diferite palete de culoare. Unele palete sunt adecvate pentru aplicații specifice mai mult decât altele și pot fi setate în funcție de necesități.

1: Nuanțele de gri oferă o reprezentare uniformă, liniară a culorilor pentru cea mai bună prezentare posibilă a detaliilor.
2: Paleta de culori denumită Contrast ridicat reprezintă culori cu pondere proporțională. Această paletă de culori este adecvată cel mai bine pentru diferențele de temperatură foarte pronunțate ce pot fi reprezentate sub formă de contrast amplificat în schema de culori dintre temperaturi ridicate și scăzute.
3: Paletele de culori Arc de fier și Curcubeu sunt o combinație dintre Contrast ridicat și paleta de nuanțe de gri.

	Nuante de gri (alb fierbinte)		Nuante de gri (negru fierbinte)
	Curcubeu		Contrast ridicat
	Arc de fier

Reflexia temperaturii de fundal

Temperatura de fundal poate fi setată între 0 °C și 36 °C. Compensarea temperaturii de fundal reflectate este setată în afișaj cu ajutorul setărilor de fundal. În cazul obiectelor foarte fierbinți sau foarte reci, temperatura aparentă și precizia de măsurare a obiectivului, respectiv a obiectului pot fi influențate negativ, mai ales dacă suprafața prezintă un grad de emisii scăzut. Măsurarea temperaturii poate fi îmbunătățită în multe cazuri prin setarea temperaturii de fundal reflectate.

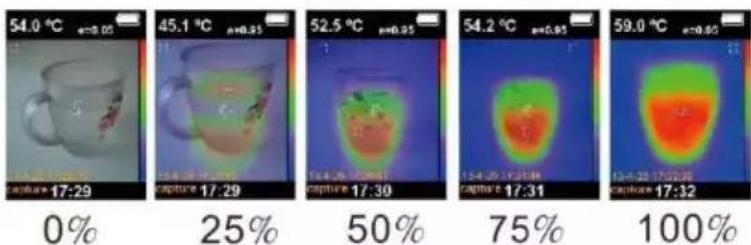

Suprapunerea imaginii

Prin suprapunerea unei imagini termice cu infraroșu peste o imagine vizuală aliniată corespunzător, imaginile termice pot fi reprezentate mai clar din punct de vedere grafic. Camera efectuează o captură fotografică normală a obiectului cu fiecare imagine termică, astfel încât obiectul țintă să poată fi reprezentat mai precis și să poată fi comparat mai bine cu alte obiecte.

Cu tastele < și puteți seta dacă captura fotografică să nu fie suprapusă, să fie suprapusă parțial sau să fie suprapusă complet peste imaginea termică (în incremente de 25%).

54.0 °C e=0.05 capture 17:29 0% 45.1 °C e=0.05 Capture 17:29 25% 52.5 °C e=0.05 Capture 17:30 50% 54.2 °C e=0.05 Capture 17:31 75% 59.0 °C e=0.05 Capture 17:32 100%

Marcare fierbinte/rece

Apelați meniul principal cu MENU și apoi opțiunea Marcare fierbinte și rece () cu . Apoi apăsați tasta SELECT și activați marcarea fierbinte/rece cu

Dacă această funcție este activată, sunt marcate locurile fierbinti și reci, care, dacă este nevoie, ar trebui investigate încă o dată mai precis. Dacă această funcție nu este activată, utilizatorul se poate concentra pe pixelii individuali de măsurare.

Captarea și memorarea imaginilor

Apăsați declanșatorul în regimul de măsurare. Veți fi apoi întrebat dacă doriți sau nu memorarea fotografiilor.

Apăsați tasta MENU pentru a memora imaginea sau SELECT pentru a renunța la imaginea captată. Dacă este afișat textul „NO SD” în partea stângă jos pe ecran, înseamnă că nu este introdus niciun card SD. Dacă este afișat textul „FULL” în partea stângă jos pe ecran, înseamnă că este deja plin cardul SD.

Afişarea imaginilor memorate

Apelați meniul principal cu MENU și selectați modulul de memorare imagini cu. Apoi, selectați imaginea dorită cu SELECT. Cu tastele și puteți afișa celelalte imagini memorate.

Dacă apăsați △ veți fi întrebat dacă doriți sau nu ștergerea capturii. Pentru a șterge imaginea, apăsați MENU. Apăsați SELECT pentru a o păstra.

Cu menu puteți părăsi afișajul imaginilor.

Data și ora

Puteți seta data și ora în meniul Setare dată și oră.

Apelați meniul principal cu MENU și selectați meniul Setare dată și oră cu. Apoi, apăsați SELECT pentru a apela interfața orei și setați data și ora cu tastele și. Cu puteți modifica valoarea afișată.

Cu puteți părăsi acest meniu.

1 An
2 Lună
3 Zi
4 Oră
5 Minut

Gradul de emisii

Apelați meniul principal cu MENU și selectați modulul de grad de emisii cu. Pentru a seta gradul de emisii, apăsați SELECT și selectați apoi valoarea dorită cu. Cu puteți părăsi selecția.

Indicatii

Energia infraroșu este radiată de toate obiectele. Cantitatea de energie radiată depinde de temperatura reală a suprafeței și de gradul de emisii de la suprafața obiectului. Aparatul de măsurat înregistrează energia infraroșu radiată de suprafața obiectului și calculează o valoare de temperatură aproximativă pe baza acestor date. Foarte multe obiecte și materiale des întâlnite, cum ar fi metalul lăcuit, lemnul, apa, pielea și țesăturile radiază energie foarte bine și permit deja măsurători destul de precise. Pentru suprafețele care prezintă caracteristici bune de radiere (un grad de emisii ridicat), gradul de emisie este de ≥ 90 % (0,90). Suprafețele lucioase sau metalele nelăcuite au însă doar un grad de emisii de < 60% (0,60). Aceste materiale nu au caracteristici bune de radiere și, prin urmare, au doar o putere de emisie scăzută. Pentru a măsura mai precis materialele cu putere de emisie scăzută, gradul de emisii trebuie să fie corectat corespunzător. Prin adaptarea gradului de emisii, temperatura reală poate fi calculată, de regulă, mai precis.

Tabel cu grad de emisii

Material	Grad de emisii termice	Material	Grad de emisii termice
aluminiu	0,30	sticlă	0,90 până la 0,95
asfalt	0,90 până la 0,98	oxid feric	0,78 până la 0,82
beton	0,95	lac	0,80 până la 0,95
piele	0,95	material sintetic	0,85 până la 0,95
ceramică	0,90 până la 0,95	hârtie	0,70 până la 0,94
cupru	0,50	nisip	0,90
cărămidă	0,90	cauciuc	0,95
carbon	0,85	lemn	0,94
agent de etanșare cu continut de grăsime	0,94	materiale textile	0,94
produse congelate	0,90	plumb	0,50
preparate calde	0,93	marmură	0,94
gheată	0,96 până la 0,98	țesătură (neagră)	0,98
zăpadă	0,83	mortar	0,8 până la 0,90
piele umană	0,98	apă	0,92 până la 0,96

Date tehnice

Ecran	Ecran LCD color 2,4"
Rezolutie IR	60 × 60 (3.600 de pixeli)
Rezolutie imagine pentru lumină vizibilă	300.000 de pixeli
Câmp vizual	20 × 20°
Sensibilitate termică	0,15 °C
Interval de temperatură	-20 până la 300 °C
Precizie	±2 % sau valoare măsurată ±2 °C
Gradul de emisii	Reglabil între 0,1 și 1,0
Frecvență imagine	6 Hz
Bandă de spectru	8-14 μm
Focalizare	neajustabilă
Paletă de culori	Arc de fier, curcubeu, curcubeu contrast ridicat, nuanțe de gri (alb fierbinte) și nuanțe de gri (negru fierbinte)
Opțiuni de afișare	Suprapunerea ilustrației vizuale cu infraroșu poate fi setată în incremente de 25% între imagine cu infraroșu completă și reprezentare vizuală pură.
Format fișier	bmp
Memorare imagini	Card micro-SD
Afișarea conținuturilor memorate	Listă de derulare cu toate imaginile memorate ce pot fi afișate pe ecran
Mod de economisire energie	Aparatul se oprește automat dacă nu a fost utilizat timp de 12 minute
Temperatura de operare	-5 până la 40 °C
Temperatura de depozitare	-20 până la 55 °C
Umiditatea relativă a aerului	10 până la 80 %
Compatibilitate electromagnetică	CE EN61326-1: 2006
Depășire afișaj	Over
Alimentarea cu tensiune	4 baterii AA
Greutate	310 g
Dimensiuni	223×88×65
