Producttype	Infrarood warmtebeeldcamera
Merk	Testboy
Model	TV 292
Afmetingen (L × B × H)	223 × 88 × 65 mm
Gewicht	310 g
Voeding	4 AA-batterijen (1,5 V)
Infraroodresolutie	60 × 60 pixels (3600 pixels)
Resolutie zichtbaar beeld	300.000 pixels
Temperatuurbereik	-20 °C tot 300 °C
Nauwkeurigheid	±2% of ±2 °C (de grootste waarde)
Instelbare emissiviteit	0,1 tot 1,0
Thermische gevoeligheid	0,15 °C
Gezichtsveld	20° × 20°
Beeldfrequentie	6 Hz
Spectrale band	8 – 14 μm
Scherm	2,4" TFT-kleuren-LCD
Kleurpaletten	Ironbow, regenboog, hoog contrast, grijstinten (warm wit / warm zwart)
Weergavemodi	Fusie zichtbaar/IR beeld in stappen van 25%
Opslag	Micro-SD-kaart (niet meegeleverd)
Bestandsformaat	BMP
Automatische uitschakeling	Na 12 minuten inactiviteit
Bedrijfstemperatuur	-5 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 55 °C
Relatieve luchtvochtigheid	10% – 80%
Normen	CE EN61326-1:2006
Speciale functies	Markeringen warm/koud, LED-verlichting, achtergrondtemperatuurcompensatie, crossfade
Onderhoud	Verwijder de batterijen bij langdurig niet-gebruik; reinig met een droge doek
Veiligheid	Richt de laser-/LED-straal niet in de ogen; vermijd sterke elektromagnetische velden
Onderdelen en repareerbaarheid	AA-batterijen, SD-kaart; geen door de gebruiker te repareren onderdelen

Veelgestelde vragen - TV 292 Testboy

Hoe schakel ik de warmtebeeldcamera TV 292 in?

Druk op de MENU-knop en houd deze 5 seconden ingedrukt. Het scherm gaat na enkele ogenblikken aan. Om uit te schakelen, herhaal dezelfde handeling.

Hoe stel ik de emissiviteit in?

Open het hoofdmenu met MENU, selecteer de module 'Emissiviteit', druk op SELECT, stel vervolgens de waarde in tussen 0,1 en 1,0 met de pijltjes. Bevestig met SELECT.

Wat te doen als de SD-kaart vol is?

De melding 'FULL' verschijnt linksonder. Vervang de SD-kaart door een lege kaart of verwijder opgeslagen afbeeldingen via het menu 'Afbeeldingengeheugen'.

Hoe activeer ik de LED-verlichting?

Druk op de ontspanknop en houd deze 5 seconden ingedrukt. De witte LED gaat branden om het gerichte gebied te verlichten.

Wat is het meetbare temperatuurbereik?

De camera meet temperaturen van -20 °C tot 300 °C met een nauwkeurigheid van ±2% of ±2 °C.

Hoe verander ik het kleurpalet?

Selecteer in het hoofdmenu 'Kleurpalet'. Kies uit de opties: grijstinten (warm wit/warm zwart), regenboog, hoog contrast, Ironbow. Gebruik de pijltjes om te navigeren en SELECT om te bevestigen.

Wat betekenen de warm/koud-markeringen?

Deze functie identificeert automatisch de warmste en koudste punten in het thermische beeld. Activeer het in het menu 'Warm/Koud-markeringen' om de detectie van temperatuurafwijkingen te vergemakkelijken.

Hoe sla ik een afbeelding op?

Druk op de ontspanknop. Er verschijnt een melding of u wilt opslaan. Druk op MENU om op te slaan op de SD-kaart, of op SELECT om te annuleren.

Hoe stel ik de datum en tijd in?

Open het hoofdmenu met MENU, selecteer 'Datum- en tijdinstelling', druk op SELECT. Gebruik de pijltjes om het jaar, de maand, de dag, het uur en de minuut te wijzigen.

Wat te doen als het apparaat niet aangaat?

Controleer of de AA-batterijen correct zijn geplaatst en opgeladen zijn. Als het probleem aanhoudt, verwijder dan de batterijen, wacht 30 seconden en plaats ze terug. Neem bij mislukking contact op met de klantenservice.

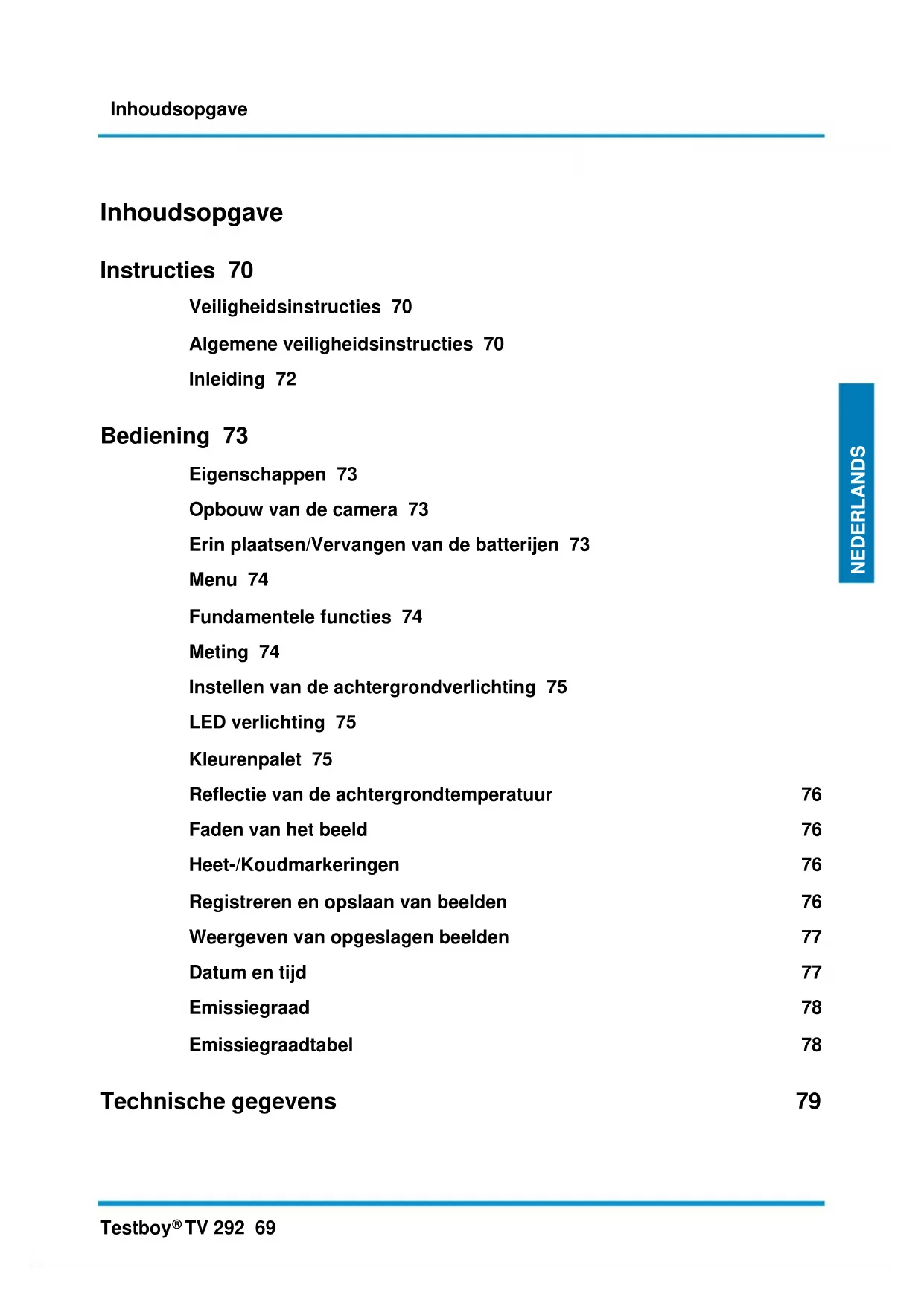

GEBRUIKSAANWIJZING TV 292 Testboy

Veiligheidsinstructies 70

Algemene veiligheidsinstructies 70

Inleiding 72

Bediening 73

Eigenschappen 73

Opbouw van de camera 73

Erin plaatsen/Vervangen van de batterijen 73

Menu 74

Fundamentele functies 74

Meting 74

Instellen van de achtergrondverlichting 75

LED verlichting 75

Kleurenpalet 75

Reflectie van de achtergrondtemperatuur 76

Faden van het beeld 76

Heet-/Koudmarkeringen 76

Registreren en opslaan van beelden 76

Weergeven van opgeslagen beelden 77

Datum en tijd 77

Emissiegraad 78

Emissiegraadtabel 78

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal/LED straal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken.

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk 'Doelmatig gebruik' in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1. Vrijschakelen
2. Beveiligen tegen opnieuw inschakelen
3. Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4. Aarden en kortsluiten
5. Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2018 Testboy GmbH, Deutschland.

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van

de niet-inachtneming van de handleiding
door Testboy niet geautoriseerde veranderingen aan het product of
door Testboy niet gefabriceerde of niet vrijgegeven onderdelen
invloed van alcohol-, verdovende middelen of medicamenten

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwerking

Geachte Testboyklant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten.

Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recycleren. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden! Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil.

De benamingen voor de doorslaggevende zware metalen zijn:

Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Inleiding

Bij dit product betreft het een Basic IR-warmtebeeldcamera, die temperatuurmeting van het gemiddelde punt verbindt met een digitale afbeelding, die wordt gesuperponeerd over een warmtebeeld (een heatmap).

De warmtebeeldfunctie maakt omstandige metingen van afzonderlijke componenten overbodig, zoals dit bij klassieke puntthermometers (radiometers) is vereist. Scan een breed bereik af, om dit als gemengde digitale afbeelding met gesuperponeerde voorstelling van het warmtebeeld te laten weergeven, en zo nader te onderzoeken temperatuurproblemen binnen korte tijd te lokaliseren.

Voor een betere identificatie van probleemzones bezit het instrument een visuele camera. Daarmee kan van het warmtebeeld worden omgeschakeld naar de visuele voorstelling. Warmtebeelden en visuele afbeeldingen kunnen worden opgeslagen op een geheugenkaart, om meetverslagen op te stellen of de beeldopnames af te drukken.

Het product is uiterst bedieningsvriendelijk uitgevoerd. U hoeft het alleen maar in te schakelen, en al na enkele seconden krijgt u een beeld te zien. Het product is vooral geschikt voor het onderhoud van elektrische installaties, verwarmings-, ventilatie- en klimaatsystemen en voor andere voorzieningen, en maakt een snelle identificatie van probleemzones mogelijk.

Bediening

Eigenschappen

• TFT kleuren LCD display
• De instelbare emissiegraad en de compensatie van de achtergrondreflectie verbeteren de meetnauwkeurigheid op deels reflecterende vlakken
• Kenmerking van hete en koude plaatsen, zodat de gebruiker in het infrarood warmtebeeld de zones met de hoogste en laagste temperaturen kan herkennen
• Kleurenpalet naar keuze
• Uitrichting van de visuele voorstelling en die van het warmtebeeld
• Registratie en opslag van de afbeelding op SD-kaart

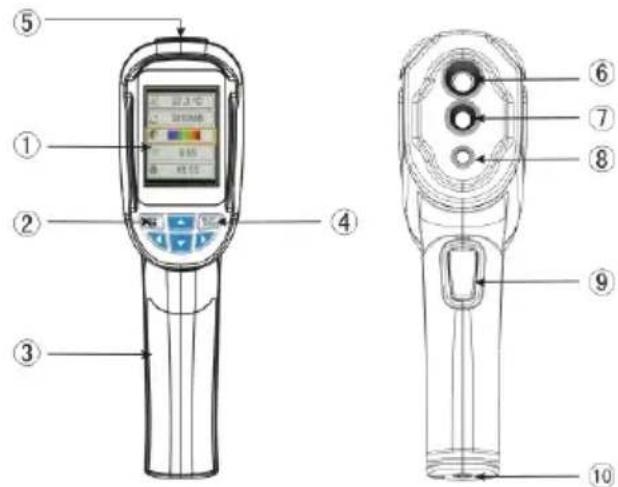

Opbouw van de camera

1 TFT kleurendisplay met hoge resolutie
2 In-/Uitschakelen en menu
3 Afdekking batterijvak
4 Kiezen/Invoer
5 SD-kaart
6 Infrarood objectief
7 Camera voor visuele beelden
8 LED verlichting
9 Ontspanner om foto's te nemen
10 Statiefbevestiging

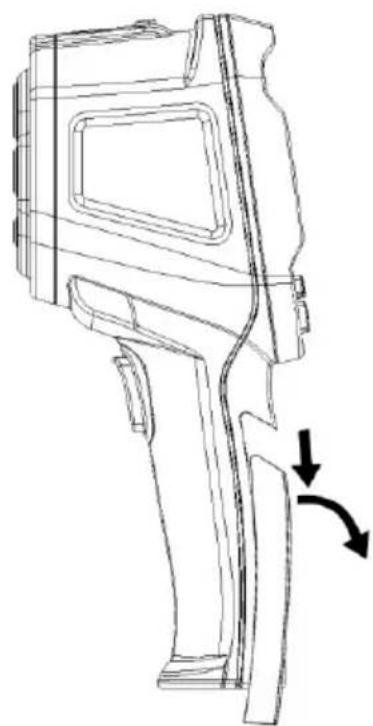

Erin plaatsen/Vervangen van de batterijen

Om het batterijvak te openen schuift u de afdekking naar beneden en neemt u deze vervolgens eruit. Neem indien nodig eventuele batterijen eruit en plaats de nieuwe batterijen erin zoals getoond in de afbeelding. Ten slotte wordt de afdekking weer in de geleiding gezet en naar boven dicht geschoven.

	12:12	Instellen van de tijd
	5000	Beeldgeheugen
	50%	Instellen van de achtergrondverlichting
	°C	Instellen van de temperatuureeenheid
	5°C	Afstellen van de achtergrondtemperatuur
	0 MB	Capaciteit geheugenkaart
		Instellen van het kleurenpalet
	0.95	Instellen van de emissiegraad
	ON	Heet-/Koudmarkeringen
	25°C	Instellen van de achtergrondtemperatuur

Fundamentele functies

Druk om het meetinstrument in- resp. uit te schakelen op de toets en houd deze 5 seconden lang ingedrukt.

Nadat het meetinstrument werd ingeschakeld drukt u 1 seconde op de toets om het display voor de instelling van de fundamentele functies op te roepen. Er worden telkens slechts vijf opties gelijktijdig weergegeven op het display. Om u ook de andere opties van het menu te laten weergeven drukt u op de toets.

Met keert u weer terug naar het normale meetbedrijf.

Druk na activering van de Menu toets in de basisfunctiemodus op de toets om instellingen aan fundamentele functies uit te voeren. Met selecteert u de gewenste waarde van de betreffende instelling. Nadat u de gewenste instellingen heeft uitgevoerd drukt u op de toets om de instelmodus weer te verlaten.

Meting

De in het middelste bereik gemeten temperatuur wordt weergegeven boven op het display. De ingestelde emissiegraad wordt eveneens weergegeven op het display. Wanneer de heet- en koudmarkeringen zijn geactiveerd, dan beweegt u het instrument zo ver, tot de hete resp. koude plaats in het middelste meetbereik ligt.

Richt het instrument op een object dat waarschijnlijk heter of kouder is dan de omgeving, om een optimaal resultaat te verkrijgen.

1 Vast meetpunt
2 MIN waarde
3 MAX waarde

Instellen van de achtergrondverlichting

Selecteer na oproepen van het hoofdmenu met de toets de optie Achtergrondverlichting en druk dan op de toets om de achtergrondverlichting in te stellen. Met selecteert u de helderheid en met verlaat u de bewerkingsmodus weer. Af fabriek is een helderheid van 50 % ingesteld.

LED verlichting

Druk op de ontspanner om foto's te nemen en houd deze 5 seconden lang ingedrukt. De witte LED wordt geactiveerd.

Kleurenpalet

Met het menu Kleurenpalet worden verkeerde kleurvoorstellingen van de weergegeven of geregistreerde infrarood beelden gewijzigd. Er kan worden gekozen uit verschillende kleurenpaletten. Sommige paletten zijn voor bepaalde toepassingen beter geschikt dan andere, en worden indien nodig ingesteld.

1: Grijstinten bieden een gelijkmatige, lineaire voorstelling van de kleuren voor de best mogelijke afbeelding van details.
2: Het kleurenpalet Hoog contrast stelt kleuren evenredig voor. Dit kleurenpalet is het best geschikt voor sterk contrasterende temperatuurverschillen, die als versterkt contrast in de kleurgeving tussen hoge en lage temperaturen kunnen worden voorgesteld.
3: De kleurenpaletten Ironbow en Regenboog zijn een combinatie van de paletten Hoog contrast en Grijstinten.

	Grijstinten (wit heet)			Grijstinten (zwart heet)
	Regenboog			Hoog contrast
	Ironbow

Reflectie van de achtergrondtemperatuur

De achtergrondtemperatuur kan worden ingesteld tussen 0 °C en 36 °C. De compensatie van de gereflecteerde achtergrondtemperatuur wordt ingesteld in het display met de achtergrondinstellingen. Bij zeer hete of zeer koude objecten kunnen de schijnbare temperatuur en de meetnauwkeurigheid van het doel resp. object worden beïnvloed, met name bij een geringe emissiegraad van het oppervlak. Door de instelling van de gereflecteerde achtergrondtemperatuur kan de temperatuurmeting in vele gevallen worden verbeterd.

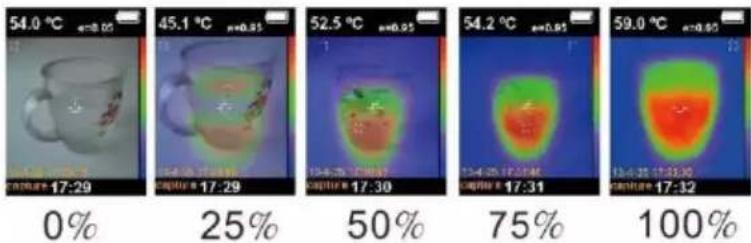

Faden van het beeld

Door een infrarood warmtebeeld te faden met een identiek uitgericht visueel beeld kunnen warmtebeelden aanschouwelijke worden voorgesteld. Met elk warmtebeeld registreert de camera ook een normaal beeld van het object, opdat het doelobject nauwkeurig voorgesteld en beter met andere vergeleken kan worden.

Met de toetsen en kunt u instellen of de normale beeldregistratie niet, gedeeltelijk of volledig met het warmtebeeld moet worden gesuperponeerd (in stappen van 25%).

Heet-/Koudmarkeringen

Roep met het hoofdmenu op en dan met de optie Heet- en koudmarkeringen (). Druk vervolgens op de toets en activeer de Heet-/Koudmarkeringen met.

Als deze functie is geactiveerd, dan worden hete en koude plaatsen gemarkeerd, die eventueel nog moeten worden onderzocht. Als de functie niet is geactiveerd, dan kan de gebruiker zich concentreren op de afzonderlijke meetpixels.

Registreren en opslaan van beelden

Druk in het meetbedrijf op de ontspanner. Daarna wordt u gevraagd of de foto's moeten worden opgeslagen of niet. Druk op MENU om het beeld op te slaan, of op om het geregistreerde beeld te verwerpen.

Indien onderaan links in het display de tekst 'NO SD' verschijnt, dan wil dat zeggen dat er geen SD-kaart is geplaatst. Indien onderaan links in het display de tekst 'FULL' verschijnt, dan wil dat zeggen dat de SD-kaart al vol is.

Weergeven van opgeslagen beelden

Roep met het hoofdmenu op en selecteer met de module om beelden op te slaan. Selecteer dan het gewenste beeld met . Met de toetsen en kunt u zich de andere opgeslagen beelden laten weergeven.

Wanneer u op drukt, wordt u gevraagd of de opname moet worden verwijderd of niet. Om het beeld te verwijderen drukt u op , om het bij te houden drukt u op .

Met kunt u de beeldweergave weer verlaten.

Datum en tijd

In het menu voor de datum- en tijdinstelling kunt u de datum en de tijd instellen.

Roep het hoofdmenu op met en selecteer het menu voor de datum- en tijdinstelling met . Druk vervolgens op SELECT om de tijdinterface op te roepen en stel datum en tijd in met de toetsen en . Met kunt u de weergegeven waarde wijzigen. Met kunt u dit menu weer verlaten.

1 Jaar
2 Maand
3 Dag
4 Uur
5 Minuut

Emissiegraad

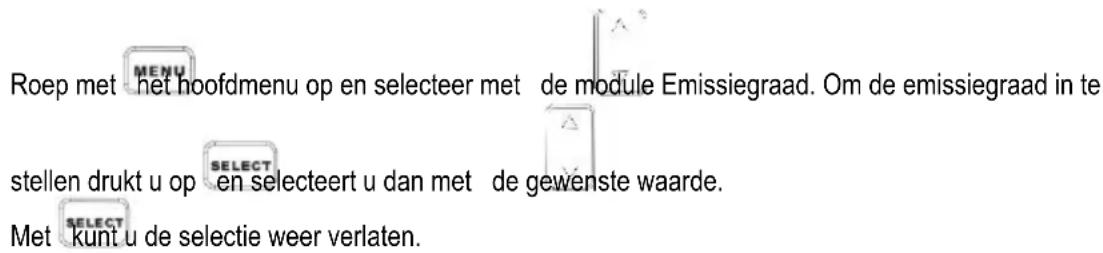

Roep met het hoofdmenu op en selecteer met de module Emissiegraad. Om de emissiegraad in te stellen drukt u op en selecteert u dan met de gewenste waarde. Met kunt u de selectie weer verlaten.

Aanwijzingen

Door alle objecten wordt infrarood energie uitgestraald. Hoeveel energie er wordt uitgestraald is afhankelijk van de daadwerkelijke oppervlaktetemperatuur en de emissiegraad aan het oppervlak van het object. Het meetinstrument registreert de door het oppervlak van het object afgestraalde infrarood energie en berekent aan de hand van deze gegevens een temperatuurwaarde bij benadering. Veel vaak voorkomende objecten en materialen, zoals bijvoorbeeld gelakt metaal, hout, water, huid en stof, stralen energie zeer goed af en maken zonder meer echt nauwkeurige metingen mogelijk. Bij oppervlakken die goede stralingseigenschappen (een hoge emissiegraad) bezitten, bedraagt de emissiegraad ≥ 90 % (0,90). Glanzende oppervlakken of ongelakte metalen bezitten echter een emissiegraad van < 60 % (0,60). Deze materialen bezitten geen goede stralingseigenschappen en derhalve slechts een gering emissievermogen. Om materialen met gering emissievermogen nauwkeuriger te kunnen meten moet de emissiegraad evenredig worden gecorrigeerd. Door de aanpassing van de emissiegraad kan de daadwerkelijke temperatuur in de regel nauwkeuriger worden berekend.

Emissiegraadtabel

Materiaal	Warmte-emissiegraad	Materiaal	Warmte-emissiegraad
Aluminium	0,30	Glas	0,90 tot 0,95
Asfalt	0,90 tot 0,98	IJzeroxide	0,78 tot 0,82
Beton	0,95	Lak	0,80 tot 0,95
Leder	0,95	Kunststof	0,85 tot 0,95
Keramiek	0,90 tot 0,95	Papier	0,70 tot 0,94
Koper	0,50	Zand	0,90
Tegel	0,90	Rubber	0,95
Koolstof	0,85	Hout	0,94
Vethoudend afdichtmiddel	0,94	Textiel	0,94
Diepgevroren voedsel	0,90	Lood	0,50
Warme maaltijden	0,93	Marmer	0,94
IJs	0,96 tot 0,98	Stof (zwart)	0,98
Sneeuw	0,83	Mortel	0,8 tot 0,90
Menselijke huid	0,98	Water	0,92 tot 0,96

Technische gegevens

Display	2,4" kleuren LCD display
IR-resolutie	60 × 60 (3600 pixels)
Beeldresolutie voorzichtbaar licht	300.000 pixels
Zichtveld	20 × 20°
Thermische gevoeligheid	0,15 °C
Temperatuurbereik	-20 tot 300 °C
Nauwkeurigheid	±2 % of meetwaarde ±2 °C
Emissiegraad	Instelbaar tussen 0,1 en 1,0
Beeldfrequentie	6 Hz
Spectrale band	8-14 μm
Focus	Vast ingesteld
Kleurenpalet	Ironbow, Regenboog, Regenboog Hoog contrast, Grijstinten (witheet) en Grijstinten (zwart heet)
Display opties	Faden van de visuele afbeelding met het infrarood beeld kan instappen van 25% worden ingesteld tussen volledig infrarood beeld enlouter visuele voorstelling
Bestandsformaat	bmp
Opslag van beelden	Micro-SD-kaart
Weergave van opgeslageninhoud	Scroll lijst met alle opgeslagen beelden die op het beeldschermkunnen worden weergegeven
Energiebesparingsmodus	Instrument schakelt zich automatisch uit, wanneer het 12 minutenlang niet werd gebruikt
Bedrijfstemperatuur	-5 tot 40 °C
Opslagtemperatuur	-20 tot 55 °C
Relatieve luchtvochtigheid	10 tot 80 %
Elektromagnetischecompatibiliteit	CE EN61326-1: 2006
Indicatie overschrijding	Over
Voeding	4 AA-batterijen
Gewicht	310 g
Afmetingen	223×88×65
