GEBRUIKSAANWIJZING Testavit TV 800 Testboy

Bedieningshandleiding

Inhaltsverzeichnis

Hinweise 4

Bedienung 7

Einschalten 7

Durchgangsprüfung 7

Spannungsanzeige 8

Taschenlampe 8

Spanningsindicatie 53

Zaklamp 53

Kabelbreukherkenning 54

Automatische uitschakeling 55

Batterijvervanging 55

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden.

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen. © 2019 Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van de niet-inachtneming van de handleiding, door Testboy niet geautoriseerde veranderingen aan het product of door Testboy niet gefabriceerde of niet vrijgegeven onderdelen invloed van alcohol-, verdovende middelen of medicamenten.

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwerking

Geachte Testboyklant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn:

Cd = cadmium, Hg = kwikzilver, Pb = lood. Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Hartelijk dank dat u heeft gekozen voor de Testboy® TV 800.

De Testboy® TV 800 ondersteunt de elektricien bij zijn dagelijkse

installatiewerkzaamheden. Hij dient echter vooral voor de continuïteitscontrole vóór de inbedrijfstelling van elektrische installaties.

De Testboy® TV 800 biedt de volgende functies:

• Continuïteitscontrole met 2 mA resp. 200 mA teststroom
• Kalibratie van de weerstand van de meetleiding
• Spanningsindicatie aan de hand van 7 LEDs
• Zeer krachtige LED zaklamp
• Kabelbreukherkenning
• Beveiliging tegen parasitaire spanning tot 300 V
• Tot wel 6.000 metingen (bij regelmatig, dagelijks gebruik) met één set batterijen

Inschakelen

Om het instrument in te schakelen drukt u op een willekeurige toets. Het instrument start in de continuïteitstestmodus. Om naar de spanningsindicatiemodus te gaan drukt u op de "2/200 mA" toets. Met deze toets kunt u heen en weer schakelen tussen de continuïteitscontrole en de spanningsindicatie.

Continuïteitscontrole

Voordat u de continuïteitscontrole start moet u het meetinstrument kalibreren, aangezien het bereik (0 - 20 Ω) zeer klein is en door de weerstand van de meetleiding wordt beïnvloed. Door de kalibratie wordt de invloed van de meetleiding geëlimineerd. U kunt een kalibratie uitvoeren in de 2 mA resp. 200 mA modus.

Om de kalibratie te starten zijn de volgende stappen noodzakelijk:

1. Testkabels met eventuele verlengkabels aan- en kortsluiten.
2. Bij kortgesloten testkabels beide toetsen activeren.
3. De kalibratie wordt gestart, de LEDs branden na elkaar van beneden naar boven en weer terug.
4. De kalibratie is beëindigd wanneer de 2 mA resp. de 200 mA LED weer brandt.

Wanneer de LED "0,5 Ohm" knippert, dan bedraagt de gemeten weerstand max. 0,2 Ohm.

De geïntegreerde zoemer weerklinkt zodra de weerstand minder dan 1,0 Ohm bedraagt.

WAARSCHUWING

In de 200 mA modus bestaat er geen beveiliging tegen parasitaire spanning.

Spanningsindicatie

De testkabel aansluiten aan het instrument.

De testkabel aansluiten aan de spanningsbron.

Wanneer de rode LED met de markering “+5 V” knippert, dan ligt een positieve spanning aan. Wanneer de rode LED met de markering “-5 V” knippert, dan ligt een negatieve spanning aan. Wanneer beide rode LEDs branden, dan ligt een wisselspanning aan.

Zaklamp

Om de zaklamp in te schakelen gaat u naar de spanningsindicatiemodus en drukt u op de „zaklamptoets“. Druk opnieuw op de toets om de lamp weer uit te schakelen. Met de zeer krachtige LED kan een brandduur van 80 uur worden bereikt. Levensduur van de LED > 100.000 uur.

Kabelbreukherkenning

Om de kabelbreukherkenning te activeren gaat u naar de spanningstestmodus. De kabelbreukherkenning is bedoeld voor de contactloze herkenning van kabelbreuken aan niet vrij liggende, spanningvoerende leidingen.

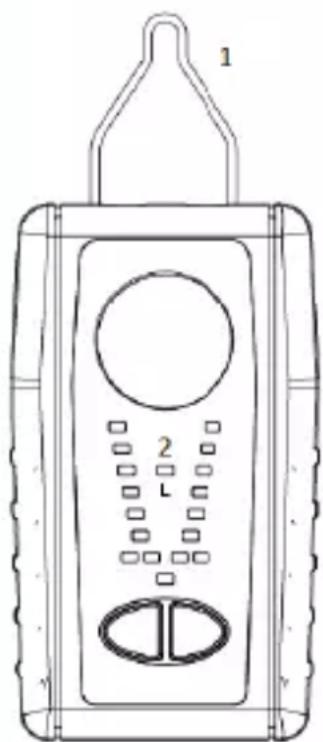

Als de metalen clip (1) (aan de achterkant van de Testboy® TV 800 vanaf het voedingspunt boven een spanningvoerende leiding (> 110 V AC) wordt gehouden, dan licht de „L“ LED (2) tot aan het breekpunt op.

Er hoeven geen testleidingen te worden aangesloten!

Er is geen stroomvloei vereist! De metalen clip werkt hier als uitgebreide sensor.

De metalen clip niet in aanraking brengen met geïsoleerde, gevaarlijke stroomvoerende geleiders die elektrische schokken, stroomverbrandingen of vlambogen zouden kunnen veroorzaken.

1 2 L

Wanneer de „L“ LED bij de uitvoering van de kabelbreukherkenning niet oplicht, dan kan er toch een gevaarlijk hoge spanning (> 33 V AC of 70 V DC) voorhanden zijn. De contactloze sensor kan alleen spanningen herkennen die door voldoende sterke spanningsvelden van stroombronnen worden gegenereerd (elektriciteitsnet, >110 V AC). Bij zwakke veldsterkte kan het zijn dat het instrument de aanliggende spanning niet herkent en derhalve de kabelbreuk niet correct kan lokaliseren. Wanneer het instrument geen spanning herkent, dan kan dit o.a. aan de volgende factoren liggen:

• afgeschermde leidingen/draden
• dikte en aard van de isolering
• afstand tot de spanningsbron
• status van het testinstrument en de batterijen

WAARSCHUWING

Bij spanningen hoger dan 30 V moet men voorzichtig te werk gaan, aangezien het gevaar van een elektrische schok bestaat.

WAARSCHUWING

De functie voor de contactloze herkenning van kabelbreuken is niet geschikt voor het herkennen van gevaarlijke netspanning.

VOORZICHTIG

Alvorens geleidende delen aan te raken moet de afwezigheid van gevaarlijke spanning met andere instrumenten worden gecontroleerd met behulp van de directe, tweepolige contactmeting.

Automatische uitschakeling

Wanneer het instrument langer dan 3 minuten niet actief was, schakelt het zich automatisch uit.

Batterijvervanging

Vóór het openen van het batterijvak de testkabel verwijderen. Om de batterijen te vervangen moet het batterijvak worden geopend. Draai daarvoor de schroef los met een geschikte schroevendraaier. Let bij het erin zetten van de nieuwe batterijen op de juiste polariteit! Sluit het batterijvak en schroef het weer zorgvuldig vast.

Technische gegevens

Weerstandsindicatie	0,5 Ω, 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω
Spanningsindicatie	0 – 300 V (AC /DC)
Bescherming tegen parasitaire spanning	300 V (bij 2 mA teststroom)
Voeding	4 x 1,5 V type AA Mignon
Overspanningscategorie	CAT III 300 V
Testnorm	EN 61557-1/-4
Afmetingen	123 x 64 x 29 mm

GERMANY EST. 1953

Testboy GmbH Tel: [phone]
