BEDIENUNGSANLEITUNG Testavit TV 800 Testboy

Kabelbrucherkennung 9

Automatische Abschaltung 10

Batteriewechsel 10

Technische Daten 11

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © 2019 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung,

von Testboy nicht freigegebenen Änderungen am Produkt oder

von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen

Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den TestboyTV 800 entschieden haben.

Der Testboy® TV 800 unterstützt den Elektriker bei seinen täglichen Installationstätigkeiten. Vor allem aber dient es zur Durchgangskontrolle vor der Inbetriebnahme von elektrischen Anlagen.

Der Testboy® TV 800 bietet folgende Funktionen:

• Durchgangsprüfung mit 2 mA bzw. 200 mA Prüfstrom
• Kalibrierung des Messleitungswiderstandes
• Spannungsanzeige über 7 LEDs
  • Hochleistungs-LED Taschenlampe
• Kabelbrucherkennung
  • Fremdspannungsschutz bis 300 V
• Bis zu 6.000 Messungen (bei regelmäßiger, täglicher Verwendung) mit einem Batteriesatz

Einschalten

Um das Gerät einzuschalten drücken Sie eine beliebige Taste. Das Gerät startet im Durchgangsprüfmodus. Um in den Spannungsanzeigemodus zu wechseln drücken Sie die „2/200 mA-Taste“. Mit dieser Taste können Sie zwischen der Durchgangsprüfung und der Spannungsanzeige hin- und herschalten.

Durchgangsprüfung

Bevor Sie die Durchgangsprüfung starten, sollten Sie das Messgerät kalibrieren, da der Bereich (0 - 20 Ω) sehr klein ist und durch den Widerstand der Messleitung beeinflusst wird. Durch die Kalibrierung wird der Einfluss der Messleitung beseitigt. Sie können eine Kalibrierung im 2 mA bzw. 200 mA Modus durchführen.

Um die Kalibrierung zu Starten sind folgende Schritte notwendig:

1. Prüfkabel mit eventuellen Verlängerungskabeln an- und kurzschließen
2. Bei kurzgeschlossenen Prüfkabeln beide Tasten betätigen
3. Die Kalibrierung wird gestartet, es leuchten die LED's nacheinander von unten nach oben und wieder zurück
4. Die Kalibrierung ist beendet, wenn die 2 mA bzw die 200 mA LED wieder leuchtet.

Wenn die LED „0,5 Ohm“ blinkt, beträgt der gemessene Widerstand max. 0,2 Ohm. Der integrierte Summer ertönt, sobald der Widerstand weniger als 1,0 Ohm beträgt.

WARNUNG

Im 200 mA Modus besteht kein Fremdspannungsschutz.

Spannungsanzeige

Die Prüfkabel an das Gerät anschließen.

Die Prüfkabel an die Spannungsquelle anschliessen.

Wenn die rote LED mit der Markierung „+5 V“ blinkt, liegt eine positive Spannung an. Wenn die rote LED mit der Markierung „-5 V“ blinkt, liegt eine negative Spannung an. Wenn beide roten LEDs leuchten, liegt eine Wechselspannung an.

Bei AC (Wechselspannungen) von > 38 V, sowie DC (Gleichspannungen) von > 88 V leuchtet die „L“ LED und das Gerät vibriert, um vor gefährlichen Spannungen zu warnen!

Taschenlampe

Um die Taschenlampe einzuschalten wechseln Sie in den Spannungsanzeigemodus und drücken die „Taschenlampentaste“. Drücken Sie die Taste erneut, um die Lampe wieder auszuschalten. Mit der Hochleistungs-LED ist eine Leuchtdauer von 80 Stunden erreichbar. Lebensdauer der LED >100.000 Stunden.

Kabelbrucherkennung

Um die Kabelbrucherkennung zu aktivieren wechseln Sie in den Spannungsprüfmodus. Die Kabelbrucherkennung ist zur berührungs- losen Erkennung von Kabelbrüchen an nicht frei liegenden, Spannungsführenden Leitungen bestimmt.

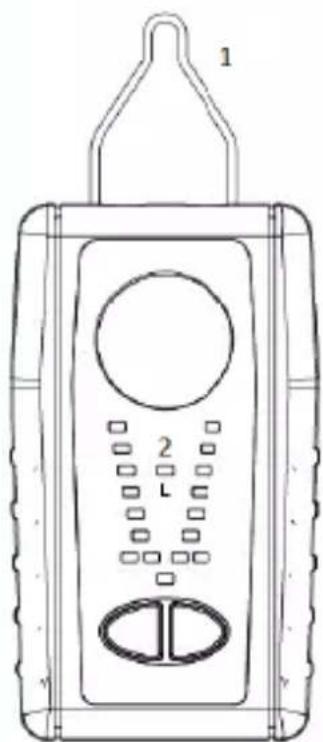

Wird der Metallclip (1) (an der Rückseite des Testboy® TV 800) ab der Einspeisestelle über eine Spannungsführende Leitung (> 110 V AC) gehalten, leuchtet die „L“ LED (2) bis zur Bruchstelle auf.

Es müssen keine Prüfleitungen angeschlossen werden!

Es ist kein Stromfluss erforderlich! Der Metallclip wirkt hier als erweiterter Sensor.

Den Metallclip nicht mit isolierten, gefährlichen, stromführenden Leitern in Berührung bringen, die Stromschläge, Stromverbrennungen oder Lichtbogen erzeugen könnten.

1 2 L

Wenn die „L“ LED bei der Durchführung der Kabelbrucherkennung nicht aufleuchtet, so kann trotzdem eine gefährlich hohe Spannung (> 33 V AC oder 70 V DC) vorhanden sein. Der berührungslose Sensor kann nur Spannungen erkennen, die durch ausreichend starke Spannungsfelder von Stromquellen erzeugt werden (Elektrizitätsnetz, > 110 V AC). Bei schwacher Feldstärke erkennt das Gerät ggf. die anliegende Spannung nicht und kann damit den Kabelbruch nicht korrekt orten. Wenn das Gerät keine Spannung erkennt, kann dies u.a. an den folgenden Faktoren liegen:

• geschirmte Leitungen/Drähte
• Stärke und Art der Isolierung
• Abstand zur Spannungsquelle
• Zustand von Prüfgerät und Batterien

WARNUNG

Bei Spannungen über 30 V ist mit Vorsicht vorzugehen, da die Gefahr eines Stromschlags besteht.

WARNUNG

Die Funktion zur berührungslosen Erkennung von Kabelbrüchen ist nicht zum Erkennen von gefährlicher Netzspannung geeignet.

VORSICHT

Vor dem Berühren von leitenden Teilen muss die Abwesenheit von gefährlicher Spannung mithilfe der direkten, zweipoligen Berührungsmessung mit anderen Geräten überprüft werden.

Automatische Abschaltung

Wenn das Gerät länger als 3 Minuten nicht aktiv war schaltet es sich automatisch ab.

Batteriewechsel

Vor dem Öffnen des Batteriefaches die Prüfkabel entfernen. Zum Wechsel der Batterien ist das Batteriefach zu öffnen. Lösen Sie dazu die Schraube mittels eines geeigneten Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polariität. Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig.

Technische Daten

Widerstandsanzeige	0,5 Ω, 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω
Spannungsanzeige	0 – 300 V (AC /DC)
Schutz gegen Fremdspannung	300 V (bei 2 mA Prüfstrom)
Stromversorgung	4 x 1,5 V Typ AA Mignon
Überspannungskategorie	CAT III 300 V
Prüfnorm	EN 61557-1/-4
Abmessungen	123 x 64 x 29 mm
