MANUALE UTENTE Testavit TV 800 Testboy
Test di continuità 43
Indicazione della tensione 44
Torcia LED 44
Rilevamento di cavi interrotti 45
Spegnimento automatico 46
Sostituzione della batteria 46
Dati tecnici 47
Avvertenze
Avvertenze di sicurezza
AVVERTENZA
Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali.
Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Le folgorazioni elettriche possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misurazioni eseguite vicino ad altre persone, è necessario disattivare il raggio laser.
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispettare le cinque regole di sicurezza:
1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
Uso previsto
Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneggia- mento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.
Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le batterie per proteggerlo da eventuali danni.
Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso.
Esclusione della responsabilità
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente, da modifiche del prodotto non autorizzate da Testboy oppure dall'uso di ricambi non prodotti né autorizzati da Testboy, dall'uso di alcol, sostanze stupefacenti o medicinali.
Esattezza del manuale utente
Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie monouso e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie monouso/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.
I codici che identificano il metallo pesante contenuto nella batteria sono:
Cd = cadmio, Hg = mercurio, Pb = piombo.
Le batterie monouso/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutti i processi che si svolgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Uso
Vi ringraziamo per aver acquistato lo strumento Testboy ^® TV 800.
Lo strumento Testboy® TV 800 accompagna l'elettricista durante i suoi lavori di installazione quotidiani. Soprattutto però serve per controllare la continuità prima della messa in funzione di impianti elettrici.
Lo strumento Testboy® TV 800 offre le seguenti funzionalità:
- Test della continuità con corrente di prova di 2 mA o 200 mA
- Calibrazione della resistenza del cavo di misura
- Indicazione della tensione tramite 7 LED
- Torica LED ad alte prestazioni
• Rilevamento di cavi interrotti - Protezione contro tensioni parassite fino a 300 V
- Fino a 6.000 misure (in caso di uso quotidiano regolare) con una serie di batterie
Accensione
Per accendere lo strumento, premere brevemente qualsiasi tasto. Al momento dell'accensione, di default lo strumento si trova nella modalità di test della continuità. Per passare alla modalità di indicazione della tensione, premere il tasto "2/200 mA". Premendo questo tasto è possibile passare dalla modalità di test della continuità alla modalità di indicazione della tensione e viceversa.
Test di continuità
Prima di avviare il test di continuità è necessario calibrare lo strumento, perché il campo (0 - 20 Ω) è molto piccolo e viene influenzato dalla resistenza del cavo di misura. Tramite la calibrazione viene eliminato qualsiasi effetto esercitato dal cavo di misura. La calibrazione può essere effettuata in modalità 2 mA o 200 mA.
Per avviare la calibrazione procedere come segue:
- Collegare e cortocircuitare il cavo di misura con eventuali cavi di prolunga
- Con cavi di misura cortocircuitati, premere entrambi i tasti contemporaneamente
- La calibrazione si avvia: i LED si accendono uno dopo l'altro dal basso verso l'alto e quindi dall'alto verso il basso
- La calibrazione si conclude quando si accende nuovamente il LED 2 mA o il LED 200 mA.
Se il LED "0,5 Ohm" lampeggia, significa che la resistenza misurata è di max. 0,2 Ohm.
L'allarme integrato risuona quando la resistenza è inferiore a 1,0 Ohm.
AVVERTENZA
Nella modalità 200 mA non è attiva la protezione contro tensioni parassite.
Indicazione della tensione
Collegare i cavi di prova allo strumento.
Collegare i cavi di prova alla fonte di tensione.
Se si accende il LED rosso “+5 V”, significa che è presente una tensione positiva. Se si accende il LED rosso “-5 V”, significa che è presente una tensione negativa. Se si accendono entrambi i LED rossi, significa che è presente una tensione alternata.
Torcia LED
Per accendere la torcia, passare nella modalità di indicazione della tensione e premere il tasto “Torcia LED”. Premere nuovamente il tasto per spegnere la torcia. Il LED ad alte prestazioni garantisce una durata di 80 ore. Durata del LED: >100.000 ore.
Rilevamento di cavi interrotti
Per attivare la funzione di rilevamento di cavi interrotti, passare nella modalità di misura della tensione. Il sistema per il rilevamento di cavi interrotti serve per localizzare (senza necessità di contatto) la presenza di un'interruzione all'interno di cavi sotto tensione non scoperti.

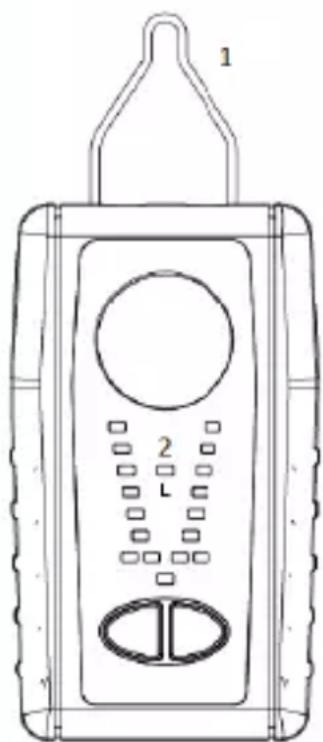

Quando la clip metallica (1) (sul retro dello strumento Testboy® TV 800 viene tenuta sopra a un cavo sotto tensione (> 110 V AC), il LED "L" LED (2) si illumina fino al punto interrotto.
I cavi di prova non devono essere collegati!
Non è necessario un flusso di corrente! In questo caso la clip metallica funge da sensore esteso.
Non far entrare in contatto la clip metallica con pericolosi cavi isolati sotto tensione che potrebbero provocare folgorazioni elettriche, incendi o archi voltaici.
- Cavi/Fili schermati
- Spessore e tipo di isolamento
- Distanza dalla fonte di tensione
- Stato dello strumento e delle batterie
AVVERTENZA
Tensioni oltre 30 V possono provocare una folgorazione elettrica: procedere con cautela.
AVVERTENZA
La funzione di riconoscimento senza contatto di cavi interrotti non è indicata per il rilevamento di tensioni di rete pericolose.
ATTENZIONE
Prima di toccare componenti sotto tensione, è necessario verificare con l'aiuto di altri strumenti la presenza di una tensione pericolosa tramite una misura bipolare diretta a contatto.
Spegnimento automatico
Se lo strumento non viene usato per più di 3 minuti, si spegne automaticamente.
Sostituzione della batteria
Prima di aprire il vano delle batterie, scollegare i cavi di prova. Per sostituire le batterie, aprire il vano delle batterie. A tal fine, svitare la vite con l'aiuto di un cacciavite idoneo. Durante l'inserimento delle nuove batterie, rispettare la corretta polarità. Chiudere e riavvitare accuratamente il vano delle batterie.
Dati tecnici
| Indicazione della resistenza | 0,5 Ω, 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω |
| Indicazione della tensione | 0 – 300 V (AC /DC) |
| Protezione contro tensioni parassite | 300 V (con corrente di prova di 2 mA) |
| Alimentazione elettrica | 4 batterie da 1,5 V AA |
| Classe di sovratensione | CAT III 300 V |
| Normativa | EN 61557-1/-4 |
| Dimensioni | 123 x 64 x 29 mm |
