TV 292 - Strumenti di misura Testboy - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TV 292 Testboy in formato PDF.
| Tipo di prodotto | Termocamera a infrarossi |
| Marca | Testboy |
| Modello | TV 292 |
| Dimensioni (L x l x H) | 223 x 88 x 65 mm |
| Peso | 310 g |
| Alimentazione | 4 pile AA (1,5 V) |
| Risoluzione infrarossa | 60 x 60 pixel (3600 pixel) |
| Risoluzione immagine visibile | 300.000 pixel |
| Intervallo di temperatura | da -20 °C a 300 °C |
| Precisione | ±2% o ±2 °C (il valore maggiore) |
| Emissività regolabile | da 0,1 a 1,0 |
| Sensibilità termica | 0,15 °C |
| Campo visivo | 20° x 20° |
| Frequenza di immagine | 6 Hz |
| Banda spettrale | 8 – 14 μm |
| Schermo | LCD a colori TFT 2,4" |
| Tavolozze di colori | Ironbow, arcobaleno, contrasto elevato, scale di grigio (bianco caldo / nero caldo) |
| Modalità di visualizzazione | Fusione immagine visibile/IR a gradini del 25% |
| Registrazione | Scheda Micro-SD (non inclusa) |
| Formato file | BMP |
| Spegnimento automatico | Dopo 12 minuti di inattività |
| Temperatura di funzionamento | da -5 °C a 40 °C |
| Temperatura di stoccaggio | da -20 °C a 55 °C |
| Umidità relativa | 10% – 80% |
| Norme | CE EN61326-1:2006 |
| Funzioni speciali | Marcatori caldo/freddo, illuminazione LED, compensazione temperatura di fondo, dissolvenza incrociata |
| Manutenzione | Rimuovere le batterie in caso di non utilizzo prolungato; pulire con un panno asciutto |
| Sicurezza | Non dirigere il raggio laser/LED verso gli occhi; evitare forti campi elettromagnetici |
| Pezzi di ricambio e riparabilità | Pile AA, scheda SD; nessuna parte riparabile dall'utente |
Domande frequenti - TV 292 Testboy
Domande degli utenti su TV 292 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale TV 292 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV 292 del marchio Testboy.

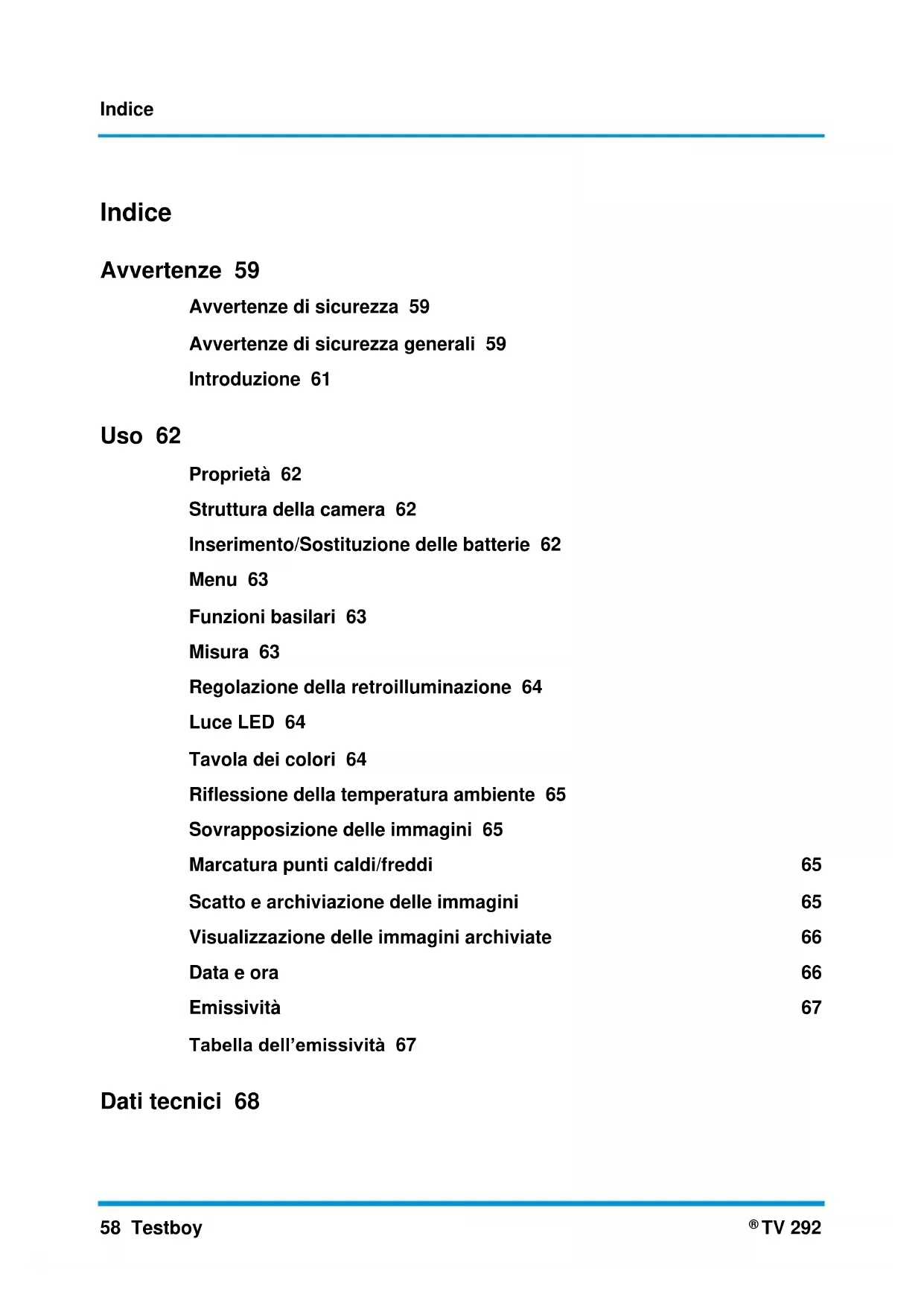

MANUALE UTENTE TV 292 Testboy
Avvertenze di sicurezza 59
Avvertenze di sicurezza generali 59
Introduzione 61
Uso 62
Proprietà 62
Struttura della camera 62
Inserimento/Sostituzione delle batterie 62
Menu 63
Funzioni basilari 63
Misura 63
Regolazione della retroilluminazione 64
Luce LED 64
Tavola dei colori 64
Riflessione della temperatura ambiente 65
Sovrapposizione delle immagini 65
Marcatura punti caldi/freddi 65
Scatto e archiviazione delle immagini 65
Visualizzazione delle immagini archivate 66
Data e ora 66
Emissività 67
Tabella dell'emissività 67
Dati tecnici 68
Avvertenze
Avvertenze di sicurezza
AVVERTENZA
Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Non puntare il raggio laser/LED contro gli occhi, né direttamente né indirettamente attraverso superfici riflettenti. Il raggio laser può causare danni irreparabili alla vista.
Avvertenze di sicurezza generali
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di bruschi sbalzi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispettare le cinque regole di sicurezza:
- Isolare
- Mettere in sicurezza per prevenire la riaccensione accidentale
- Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
- Collegare a terra e cortocircuitare
- Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
Uso previsto
Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.
Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le batterie per proteggerlo da eventuali danni.
Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2018 Testboy GmbH, Germania.
Esclusione della responsabilità
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy oppure
dall'uso di ricambi non prodotti né autorizzati da Testboy,
dall'uso di alcol, sostanze stupefacenti o medicinali
Esattezza del manuale utente
Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici.
I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie monouso e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie monouso/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.
I codici che identificano il metallo pesante contenuto nella batteria sono:
Cd = Cadmio, Hg = Mercurio, Pb = Piombo.
Le batterie monouso/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutti i processi che si svolgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanente-mente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Introduzione
Il prodotto che avete appena acquistato è una termocamera IR Basic che combina un'immagine digitale con una misura della temperatura media, sovrapposta a un'immagine termica ("heatmap").
La termocamera rende superflua la complessa misura dei singoli componenti, come quella necessaria ad es. con un tradizionale termometro a infrarossi (radiometro). Grazie a questo prodotto potete scansionare un'ampia zona e visualizzarla sotto forma di immagine digitale mista sovrapposta a un'immagine termica e localizzare così in brevissimo tempo e in modo molto preciso i presunti problemi termici.
Per facilitare la localizzazione delle zone problematiche, lo strumento è dotato di una camera digitale. Lo strumento permette di passare dall'immagine termica a quella digitale e viceversa. Le immagini termiche e quelle digitali possono essere archivate su una scheda di memoria per stamparle o creare i protocolli di misura. Il prodotto è stato concepito in modo da garantire la massima facilità d'uso. Basta infatti accendere lo strumento e già dopo pochi secondi compare l'immagine ripresa dalla termocamera. Questa termocamera è la soluzione ideale soprattutto per la manutenzione di impianti elettrici, impianti di riscaldamento / ventilazione / condizionamento, ecc. e permette di localizzare rapidamente le zone problematiche.
Uso
Proprietà
- Display TFT a colori
- L'emissività impostabile e la compensazione della riflessione di fondo migliorano la precisione di misura sulle superfici semiriflettenti
- Marcatura dei punti caldi e freddi che permettono all'utente di individuale nell'immagine termica le zone con le temperature più alte e più basse
- Tavola dei colori selezionabile
- Allineamento dell'immagine digitale e termica
- Registrazione e archiviazione delle immagini su scheda di memoria SD

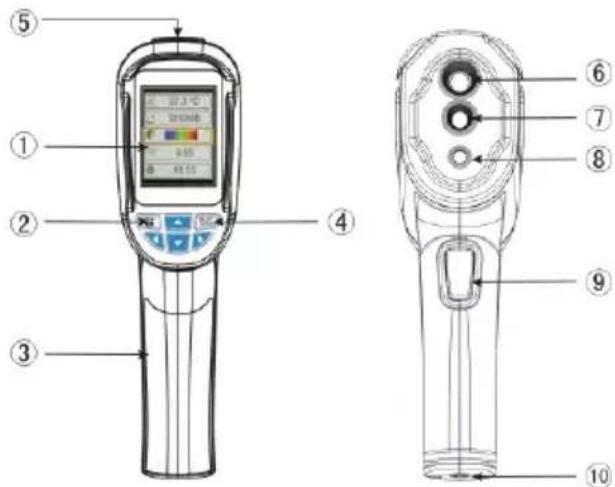

Struttura della camera
1 Display TFT a colori ad alta risoluzione
2 Tasto ON/OFF e menu
3 Coperchio del vano batterie
4 Tasto per selezionare/confermare
5 Scheda di memoria SD
6 Obiettivo a infrarossi
7 Camera per immagini digitali
8 Luce LED
9 Pulsante di scatto
10 Fissaggio per cavalletto

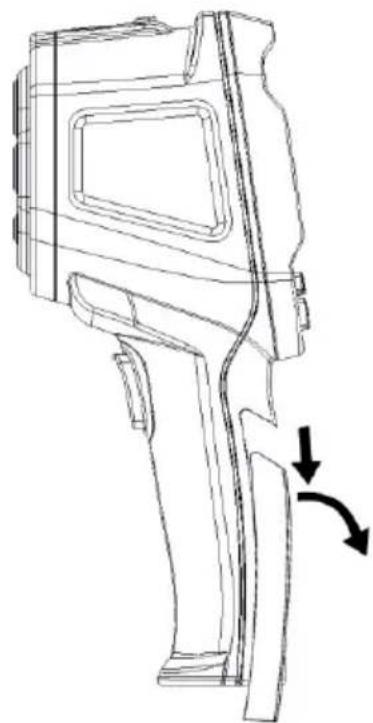

Inserimento/Sostituzione delle batterie
Per aprire il vano delle batterie, far scorrere il coperchio del vano verso il basso e quindi rimuoverlo. Se necessario, rimuovere le batterie presenti e inserire quelle nuove come mostrato nella figura. Quindi inserire di nuovo il coperchio nella guida e farlo scorrere verso l'alto.
 12:12 | Regolazione dell'ora | ||
 5000 | Galleria immagini | ||
 50% | Regolazione della retroilluminazione | ||
 °C | Impostazione dell'unità di temperatura | ||
 5°C | Compensazione della temperatura ambiente | ||
 0 MB | Capacità della scheda di memoria | ||
 | Impostazione della tavola dei colori | ||
 0.95 | Impostazione dell'emissività | ||
 ON | Marcatura punti caldi/freddi | ||
 25°C | Impostazione della temperatura ambiente |
Funzioni basilari
Per accendere o spegnere lo strumento, premere il tasto e mantenerlo premuto per almeno 5 secondi. Una volta acceso lo strumento, premere per almeno 1 secondo il tasto per accedere alla schermata delle impostazioni di base. Sul display vengono visualizzate contemporaneamente solo cinque funzioni. Per visualizzare le altre opzioni del menu, premere il tasto: Premere per tornare alla normale modalità di misura.
Dopo aver premuto il tasto menu nella schermata delle impostazioni di base, premere il tasto per seleziona- re la funzione di base da modificare. Quindi usare il tasto per modificare il valore della funzione. Una volta concluse tutte le impostazioni, premere il tasto per uscire dalla modalità Impostazioni.
Misura
La temperatura misurata nella zona centrale viene visualizzata nella parte superiore del display. Anche l'emissività impostata viene visualizzata nella parte superiore del display. Se è stata attivata la funzione di marcatura del punto caldo/freddo, muovere lo strumento fino a quando il punto caldo o quello freddo si trovano nel campo di misura medio.
Per ottenere un risultato ottimale, puntare lo strumento su un oggetto che probabilmente è più caldo o più freddo della temperatura ambiente.
1 Punto di misura fisso
2 Valore MIN
3 Valore MAX
Regolazione della retroilluminazione
Dopo aver aperto il menu principale con il tasto [√], selezionare l'opzione Retroilluminazione e quindi premere il tasto SELECT per regolare il valore in base alle proprie esigenze. Con il tasto [√] viene regolata la retroillumina-zione e con il tasto SELECT si esce dalla modalità Modifica. Il valore regolato di default in fabbrica è del 50 %.
Luce LED
Premere il pulsante di scatto e mantenerlo premuto per almeno 5 secondi. Il LED bianco si accende.
Tavola dei colori
Con l'aiuto del menu Tavola dei colori è possibile correggere i colori delle immagini a infrarossi visualizzate o riprese. Sono disponibili diverse tavole dei colori. Per determinate applicazioni sono più indicate alcune tavole rispetto ad altre, che possono essere impostate quando necessario.
1: la scala di grigio offre una rappresentazione uniforme e lineare dei colori che garantisce una riproduzione migliore dei dettagli.
2: la tavola dei colori Alto contrasto rappresenta i colori con una relativa ponderazione. Questa tavola dei colori è la soluzione ideale per differenze di temperatura molto marcate, che possono essere rappresentate con un forte contrasto tra alte e basse temperature.
3: Le tavole Ironbow e Arcobaleno sono una combinazione tra la tavola Alto contrasto e la tavola Scala di grigio.
 | Scala di grigio (bianco caldo) |  | Scala di grigio (nero caldo) |
 | Arcobaleno |  | Alto contrasto |
 | Ironbow | ||
Riflessione della temperatura ambiente
La temperatura ambiente può essere impostata tra 0 °C e 36 °C. La compensazione della temperatura ambiente riflessa viene impostata nella schermata Impostazioni base. In presenza di oggetti molto caldi o molto freddi, è possibile che la temperatura apparente e la precisione di misura del target o dell'oggetto vegano pregiudicate, soprattutto quando la superficie possiede una bassa emissività. Grazie alla possibilità di impostare la temperatura ambiente riflessa, in molti casi è possibile migliorare la misura della temperatura.

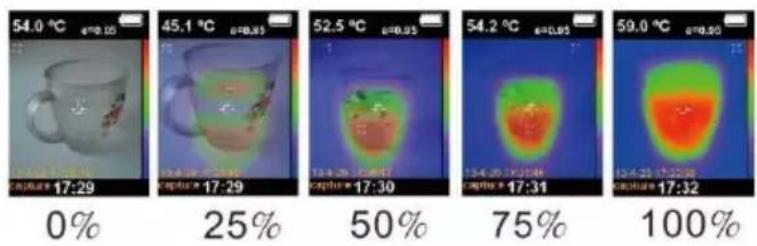

Sovrapposizione delle immagini
Sovrapponendo un'immagine termica IR a un'immagine digitale con la stessa inquadratura, l'immagine termica diventa molto più comprensibile. Insieme a ogni immagine termica, la camera scatta anche un'immagine digitale dell'oggetto, in modo che possa essere rappresentato con precisione e confrontato meglio con altri.
Con l'aiuto dei tasti <1 e ▶ è possibile scegliere se l'immagine digitale non deve mai essere sovrapposta all'immagine termica, solo parzialmente o completamente (in passi del 25%).
Marcatura punti caldi/freddi
Premere il tasto MENU per accedere al menu principale e quindi il tasto per selezionare l'opzione Marcatura del punto caldo/freddo (). Quindi premere il tasto SELECT e attivare la Marcatura del punto caldo/freddo con il tasto
Una volta attivata questa funzione, sull'immagine verranno visualizzati il punto caldo e il punto freddo, che potranno così eventualmente essere analizzati con maggiore precisione. Quando la funzione non è attivata, l'utente si può concentrare sui singoli pixel di misura.
Scatto e archiviazione delle immagini
In modalità Misura, premere il pulsante di scatto. Successivamente compare una domanda che chiede all'utente se intende o meno salvare l'immagine. Premere MENU per archiviare l'immagine oppure SELECT per eliminarla.
Quando nella parte inferiore sinistra del display compare il messaggio "NO SD", significa che nello strumento non è stata inserita nessuna scheda di memoria SD. Quando nella parte inferiore sinistra del display compare il messaggio "FULL", significa che la scheda di memoria SD è piena.
Visualizzazione delle immagini archivate
Premere il tasto per accedere al menu principale e quindi il tasto per selezionare la Galleria immagini. Quindi selezionare l'immagine desiderata con il tasto SELECT. Con l'aiuto dei tasti e è possibile visualizzare le altre immagini archivate. Premendo il tasto △, compare una domanda che chiede all'utente se desidera eliminare l'immagine. Per eliminare l'immagine, premere il tasto MENU, per non eliminarla premere il tasto SELECT. Premere il tasto per uscire dalla Galleria immagini.
Data e ora
In questo menu è possibile regolare la data e l'ora.
Premere il tasto per accedere al menu principale e quindi il tasto per selezionare il menu per la regolazione della data e dell'ora. Quindi premere il tasto SELECT per accedere all'interfaccia di regolazione e modificare la data e l'ora con l'aiuto dei tasti e . Premere il tasto per modificare il valore visualizzato. Premere il tasto per uscire dal menu.
1 Anno
2 Mese
3 Giorno
4 Ore
5 Minuti


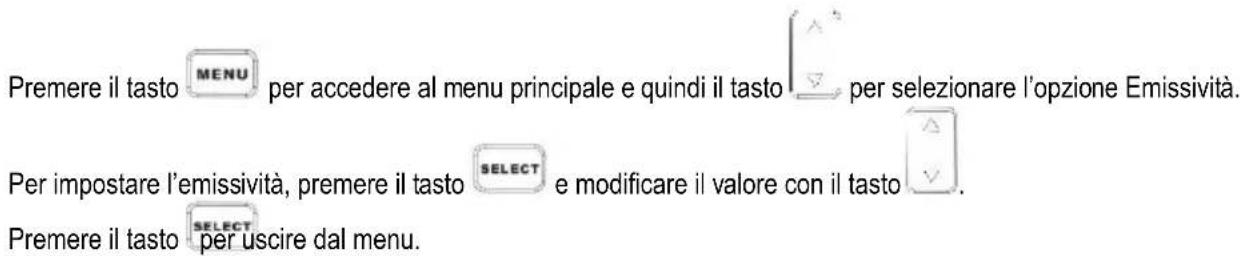

Emissività
Qualsiasi oggetto irradia energia infrarossa. La quantità di energia che viene irradiata dipende dall'effettiva temperatura superficiale e dall'emissività della superficie dell'oggetto. Lo strumento di misura rileva l'energia infrarossa irradiata dalla superficie dell'oggetto e, sulla base di questi darti, calcola una temperatura approssimativa. Numerosi oggetti e materiali d'uso comune come ad es. metallo vemiciato, legno, acqua, pelle e tessuto irradiano molto bene l'energia e permettono di rilevare misure senz'altro precise. Per le superfici che presentano buone proprietà radianti (cioè un'alta emissività), l'emissività è ≥ 90 % (0,90). Tuttavia, le superfici brillanti o i metalli non verniciati hanno solo un'emissività di < 60 % (0,60). Questi materiali non presentano buone proprietà radianti e quindi solo una bassa emissività. Per poter misurare con una maggiore precisione i materiali con bassa emissività, è necessario correggere l'emissività. Grazie alla correzione dell'emissività, di norma è possibile calcolare con maggiore preciso ne la temperatura effettiva.
Tabella dell'emissività
| Materiale | Emissività termica | Materiale | Emissività termica |
| Alluminio | 0,30 | Vetro | da 0,90 a 0,95 |
| Asfalto | da 0,90 a 0,98 | Ossidi di ferro | da 0,78 a 0,82 |
| Calcestruzzo | 0,95 | Vernice | da 0,80 a 0,95 |
| Cuoio | 0,95 | Materia plastica | da 0,85 a 0,95 |
| Ceramica | da 0,90 a 0,95 | Carta | da 0,70 a 0,94 |
| Rame | 0,50 | Sabbia | 0,90 |
| Laterizi | 0,90 | Gomma | 0,95 |
| Carbonio | 0,85 | Legno | 0,94 |
| Sigillante grasso | 0,94 | Tessuti | 0,94 |
| Prodotti surgelati | 0,90 | Piombo | 0,50 |
| Cibi caldi | 0,93 | Marmo | 0,94 |
| Ghiaccio | da 0,96 a 0,98 | Tessuto (nero) | 0,98 |
| Neve | 0,83 | Malta | da 0,8 a 0,90 |
| Pelle umana | 0,98 | Acqua | da 0,92 a 0,96 |
Dati tecnici
| Display | Display LCD a colori da 2,4" |
| Risoluzione IR | 60 × 60 (3600 pixel) |
| Risoluzione immagine per luce visibile | 300.000 pixel |
| Campo visivo | 20 × 20° |
| Sensibilità termica | 0,15 °C |
| Fascia di temperatura | -20 / 300 °C |
| Precisione | ±2 % o valore misurato ±2 °C |
| Emissività | Regolabile tra 0,1 e 1,0 |
| Frequenza delle immagini | 6 Hz |
| Banda spettrale | 8-14 μm |
| Messa a fuoco | Fissa |
| Tavola dei colori | Ironbow, Arcobaleno, Arcobaleno alto contrasto, Scala di grigio (bianco caldo) e Scala di grigio (nero caldo) |
| Opzioni di visualizzazione | Sovrapposizione dell'immagine digitale con l'immagine IR, impostabile in passi del 25% tra immagine IR completa e immagine digitale completa |
| Formato file | bmp |
| Salvataggio immagini | Scheda di memoria Micro SD |
| Visualizzazione dei contenuti archiviati | Lista da sfogliare con tutte le immagini archivate che possono essere visualizzare sullo schermo |
| Risparmio energia | Lo strumento si spegne automaticamente quando non viene utilizzato per più di 12 minuti |
| Temperatura d'esercizio | -5 / 40 °C |
| Temperatura di stoccaggio | -20 / 55 °C |
| Umidità relativa | Dal 10 all'80 % |
| Compatibilità elettromagnetica | CE EN61326-1: 2006 |
| Simbolo sovrapposizione | Over |
| Alimentazione elettrica | 4 batterie AA |
| Peso | 310 g |
| Dimensioni | 223×88×65 |
