| Tip produs | Tester de tensiune |
| Marcă | Testboy |
| Model | 40 Plus |
| Domeniul de tensiune | 6 – 400 V CA/CC |
| Categoria de supratensiune | CAT III 400 V |
| Norma de control | EN 61010-1:2010 |
| Domeniul de frecvență | 0 – 500 Hz |
| Factor de funcționare | 30 s (funcționare) / 240 s (oprire) |
| Grad de protecție | IP 65 |
| Temperatură de serviciu | -15 °C până la 45 °C |
| Alimentare | Baterii (2x AAA 1,5 V) |
| Afișaj | LED |
| Indicatoare LED | 6 niveluri de tensiune și polaritate (+/-) |
| Funcții principale | Test tensiune continuă și alternativă, test de polaritate, localizare faze, control tensiune fără contact |
| Întreținere | Curățați cu o cârpă umedă; depozitați într-un loc uscat și curat |
| Siguranță | Respectați cele cinci reguli de siguranță; nu utilizați dacă afișajul este defect |
| Garanție | Nespecificată, dar excludere în caz de nerespectare a instrucțiunilor de utilizare |
| Accesorii incluse | Nespecificat |
| Țara de origine | Germania (marca Testboy GmbH) |
Întrebări frecvente - 40 Plus Testboy
Întrebările utilizatorilor despre 40 Plus Testboy
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Echipamente de măsurare în format PDF gratuit! Găsiți manualul dvs. 40 Plus - Testboy și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 40 Plus mărcii Testboy.
MANUAL DE UTILIZARE 40 Plus Testboy

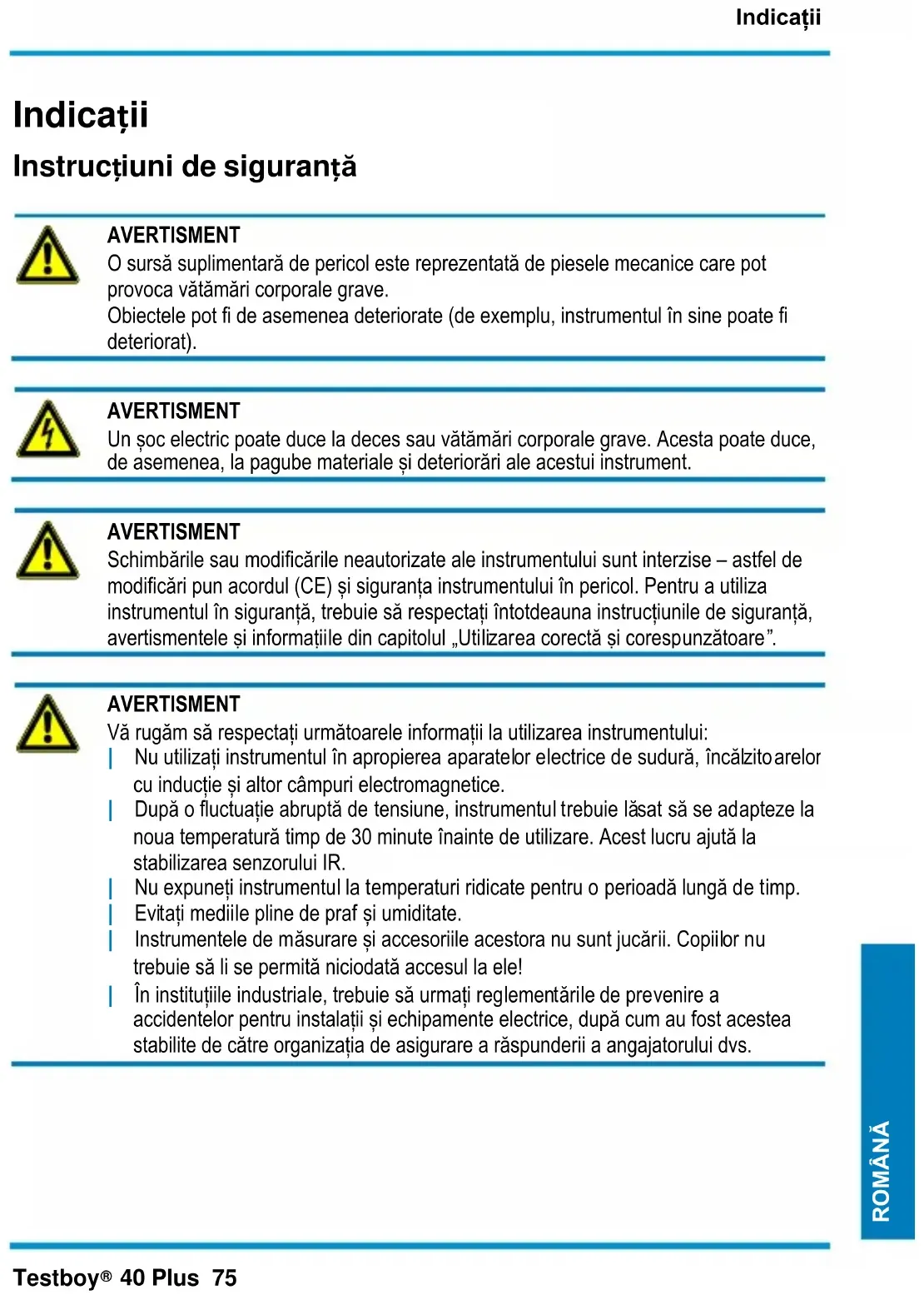

| A! | AVERTISMENT O sursă supplementară de pericol este reprezentă de piesele mecanice care pot provoca vătămări corporale grave. Obiectele pot fi de asemenea deteriorate (de exemplu, instrumentul în sine poate fi deteriorat). |
| 4 | AVERTISMENT |
| 5 | Unsoc electric poate duce la deces sau vătămări corporale grave. Acesta poate duce, de asemenea, la pagube materiale și deteriorări ale acestui instrument. |
| A! | AVERTISMENT Schimbările sau modificările neautorizate ale instrumentului sunt interzise – astfel de modificărì pun acordul (CE) și siguranta instrumentului în pericol. Pentru a utiliza instrumentul în siguranta, trebuie să respectați Întotdeauna instrucțiunile de siguranta, averismentele și informatiiile din capitolul „Utilizarea corectă și corespunțătoare". |
| A! | AVERTISMENT Vă rugăm să respectați următoarele informații la Utilizarea instrumentului: | Nu utilizuți instrumentul în apropierte aparatelor electrice de sudură, încalzito arelor cu inductțieși altor câmpuri electromagnetice. | După o fluctuției abruptă de tensiune, instrumentul trebuie lăsat să se adapteze la noua temperatură timp de 30 minute îniate de Utilizare. Acest lucru ajută la stabilizarea senzorului IR. | Nu expuneti instrumentul la temperaturi ridicate pentru o perioadă lungă de timp. | Evităși mediile pline de grafși umiditate. | Instrumentele de măsurareși accesoriile acestora nu sunt jucării. Copiilor nu trebuie să li se permittedă niciodata pentru la ele! |În instituțiile industriale, trebuie să urmați reglementările de prevenire a accidentelor pentru instalatișși echipamente electrice, după cum au fost acesteia stabilite de către organizația de asigurare a răspunderiță angajatorului dvs. |
Vä rugam sā respectaṭi urmātoarele cinci reguli de siguranta:
- Deconectati.
- Asigurati-va că instrumentul nu poate fi pornit din nou.
- Asiguraţi izolarea de la tensiune a sursei principale de alimentare (verificatiș să nu existe tensiune la ambii poli).
- Impamantati siscurtcircuitati.
- Acoperiti piesele invecinate care sunt sub sarcina electrica.
Utilizare corectăși corespunzătoare
Acest instrument este destinat pentru UTILIZAREA doar in aplicatie describe in manualul deutilizare. Orice alteutilizare este consideratautilizare necorespunzatoare sineaprobata si poate duce la accidente sau la distrugerea instrumentului. Oriceutilizare greistaduce la expirarea tuturor solicitarilor de garantie ale operatorului adresate producatorului.
Scoatei bateriile in timpul perioadelor mai lungi de inactivitate in scopul de a evita deteriorarea instrumentului.
Nu ne asumăm nici o responsabilitate pentru daunele materiale sau vătămarile corporale cauzate de manipularea necorespunzătoare. Orice solicitare de acordare a garantiei expiră în astfel de cazuri. Un semn de exclamare marcat de un triunghi indicatorificari de siguranta în cadrul instrucțiunilor de Utilizare. Citiș instrucțiunile în integrime înaiste de a incepe prima punere în functiune. Acest instrument esteaprobat de CE și astfel îndeplineste liniiile directoare necessities.
Toate drepturile rezervate de a modifica specifica tlle fara o notificare prealabila.
© 2014 Testboy GmbH, Germania.
Negarea 山 excluderea raspunderii
Cererea de garantie expires in cazuri de daune cauzate de nerespectarea instructiunilor! Nu ne asumam nici o raspundere pentru orice daune rezultate!
Testboy nu este responsabilă pentru daune care rezultă din:
nerespectarea instructiunilor,
modificari ale produsului care nu au fost aprobate de catre Testboy,
utilizarea de把这些 de schimb care nu au fost aprobate sau fabricate de Testboy,
consumul de alcohol, droguri sau medicamente.
Corectitudinea instructiunilor de utilizes
Aceste instruţiuni de'utilizare au fost create cu precautieși atenție. Nu se pretindeși nu se garantazeă faptul că datele, ilustratiileși desenele sunt complete Sau corecte. Toate drepturile sunt rezervațe cu privire la modificări, greșeliși erori de imprimare.
Eliminare
Pentru clienti Testboy: Achizitionarea produsului nostru va oferă posibilitatea de a returna instrumentul la puncte de colectare pentru deșeuri de echipamente electrice la sfărțul duratei sale de viță.
Directiva DEEE reglementează reprimireași reciclarea aparatelor electrice uzate. Produçatoriaparatelorelectrice sunt obligati sã primeascași sã reciclze gratuite aparatele electrice, care au fost vândute. Aparatele electrice nu mai trebuie incluse astfel in fluxurile de deseurs „normale". Aparatele electrice trebuie reciclateși eliminate separat. Toate aparatele care sunt supuse acesti directive sunt marcate cu acest logo.
Certificat de calitate
Toate aspectele activitateior efectuate de Testboy GmbH cu privire la calitate in tampul procesului de fabricatie sunt monitorizate permanent in cadrul unui Sistem de Management al Calitatai. Mai mult de atat, Testboy GmbH confirma faptul ca testarea echipamentelor si instrumentelor utilize atn cadrul procesului de calibrare sunt supuse unui proces permanent de control.
Declaratie de Conformitate
Produsul indeplineste directivele aflate in vigoare. Mai multe informaţii găsiţi accesând site-ul www.testboy.de
Utilizare
Vă multțumimă ați decis să achizitionați Testboy 40 Plus, un tester de tensiune cu afişaj LED. Se pot efectua tensiuni continueși alternative întré 6 - 400 Vși teste de polaritate. Testboy 40 Plus se poate Utilizași în condiții dure datorită graduluiăsau de proteție (IP 65). Ați aleș un dispositiv care este proiectat pentru a va oferi un grad ridicat de siguranta. Pentru a va asiguraă dispositivul este Utilizat în mod corectși sigur, cititi acesto instruțiuni de/utilizare cu atenție INAINTE de Utilizarea dispositivului.
Functionarea testerului de tensiune trebuie verificata inainte de utiliser (Prevederile VDE [Asociativa Electricienilor Germani] 0105, Partea 1), connectându-l la o sursă cunoscută de tensiune (de exemplu o przyă electrică de 230 V). Dacă indicatorul arataă că una tau mai multe functii nu functionează corect, nu mai Utilziș dispositivul,și duceti-l spre examinare la un tehnician calificat de service. Puteti contacta departamentul nostru de service.
Tineti intotdeauna dispositivul de manere.
Evitati sā atingeti capetele de sondare.
Utilizarea fara problema poate fi garantata numai la temperaturi intre -15^ si +45^ .
Păstrați aparatul curatși uscat tot timpul. Carcasa poate fi curățata prin ștergerea cu o capă uscătă.
Testarea tensiunii continue
La asezarea varfurilor de testare la o tensiune continua aflata in domeniul tensiunii nominale, se aprinde unul dentre LED-urile de jos (6 V + -), la fel si LED-urile dispuse dedesubt, conform tensiunii existente.
Indicatorii LED superiori arata tensiunea, iar polul de referinta este conectat la elementul mare de tinit in mana.
Testarea tensiunii alternative
La asezarea varfurilor de testare la o tensiune alternativa aflata in domeniul tensiunii nominale, se aprind ambele LED-uri de sus (6V + - ) , la fel si LED-urile dispuse dedesubt, conform tensiunii existente.
Aprinderea simultana a LED-urilor superioare indică prezența unei tensiuni de curent alternativ.
Căutarea fazei
Tineni un varf de testare pe conductorul de protectie si verificati ceilalti conductori cu celalalt varf de testare. Testboy 40 Plus indica tensiunea curentului alternativ pentru faza in cauză. FI/RCD nu este declansat.
Date tehnice
| Interval tensiune | 6 – 400 V AC/DC |
| Categorie supratensiune | CAT III 400 V |
| Standard de testare | EN 61010-1:2010 |
| Interval frecventa | 0...500 Hz |
| Ciclu de lucru | max. 30 s ppmit / 240 s oprit |
| Grad de protectie | IP 65 |
| Temperatura de operare | -15 °C până la 45 °C |
