Produkttype	Spenningstester
Merke	Testboy
Modell	40 Plus
Spenningsområde	6–400 V AC/DC
Overspenningskategori	CAT III 400 V
Kontrollstandard	EN 61010-1:2010
Frekvensområde	0–500 Hz
Driftsfaktor	30 s (på) / 240 s (av)
Beskyttelsesgrad	IP 65
Driftstemperatur	-15 °C til 45 °C
Strømforsyning	Batterier (2x AAA 1,5 V)
Display	LED
LED-indikatorer	6 spenningsnivåer og polaritet (+/-)
Hovedfunksjoner	Testing av likespenning og vekselspenning, polaritetstest, fasepeiling, berøringsfri spenningsdeteksjon
Vedlikehold	Rengjør med en fuktig klut; oppbevares tørt og rent
Sikkerhet	Følg de fem sikkerhetsreglene; ikke bruk hvis displayet er defekt
Garanti	Ikke spesifisert, men utelukkelse ved manglende overholdelse av bruksanvisningen
Inkluderte tilbehør	Ikke spesifisert
Opprinnelsesland	Tyskland (merke Testboy GmbH)

Ofte stilte spørsmål - 40 Plus Testboy

Hvordan teste likespenning med Testboy 40 Plus?

Plasser testspissene på likespenningskilden. De nedre LED-ene (6V + -) lyser i henhold til spenningen. De øvre LED-ene indikerer polaritet (+ eller -).

Hvordan teste vekselspenning?

Plasser testspissene på vekselspenningskilden. De to øvre LED-ene (6V + -) lyser samtidig, samt de nedre LED-ene i henhold til spenningen. Samtidig lys i de øvre LED-ene indikerer vekselspenning.

Hva gjør jeg hvis LED-displayet ikke fungerer?

Kontroller først enheten på en kjent spenningskilde (f.eks. 230 V). Hvis en eller flere LED-er ikke lyser, ikke bruk enheten og få den kontrollert av kvalifisert personell.

Kan jeg bruke enheten i nærheten av elektromagnetiske felt?

Unngå å bruke enheten i nærheten av elektriske sveiseapparater eller induksjonsvarmeovner for å unngå forstyrrelser.

Hvordan rengjøre testeren?

Rengjør enheten med en fuktig klut. Oppbevar den alltid på et tørt og rent sted.

Hva betyr LED-ene som lyser?

De nedre LED-ene indikerer spenningsnivået (6 V til 400 V). De øvre LED-ene indikerer polaritet for likespenning eller tilstedeværelse av vekselspenning når de lyser samtidig.

Hvordan fasepeile?

Hold den ene testspissen mot beskyttelseslederen og berør den andre lederen med den andre spissen. Ved å detektere fasen indikerer Testboy 40 Plus vekselspenning. FI/RCD utløses ikke.

Hvilke sikkerhetsinstruksjoner må følges?

Følg de fem sikkerhetsreglene: frakobling, beskyttelse mot innkobling, kontroll av spenningsfrihet, jording og dekning av spenningsførende deler i nærheten. Berør kun enhetens spaker.

Er enheten vanntett?

Ja, Testboy 40 Plus har beskyttelsesgrad IP 65, noe som gjør den motstandsdyktig mot støv og vannstråler.

Hvordan bytte batterier?

Åpne batterirommet (ikke detaljert i bruksanvisningen). Fjern gamle batterier og sett inn nye batterier av type AAA 1,5 V. Ved lengre tids oppbevaring bør batteriene tas ut for å unngå skade.

BRUKSANVISNING 40 Plus Testboy

En ekstra kilde til fare er de mekaniske dele som kan forårsage alvorlig personskade.

Genstande kan ogsa tage skade (f.eks. delve instrumentet).

ADVARSEL

Et elektrisk stød kan medføre dødsfald eller alvorlig personskade. Det kan øgså före til skade på ejendom og skade på dette instrument.

ADVARSEL

Bruksanvisingens riktighet

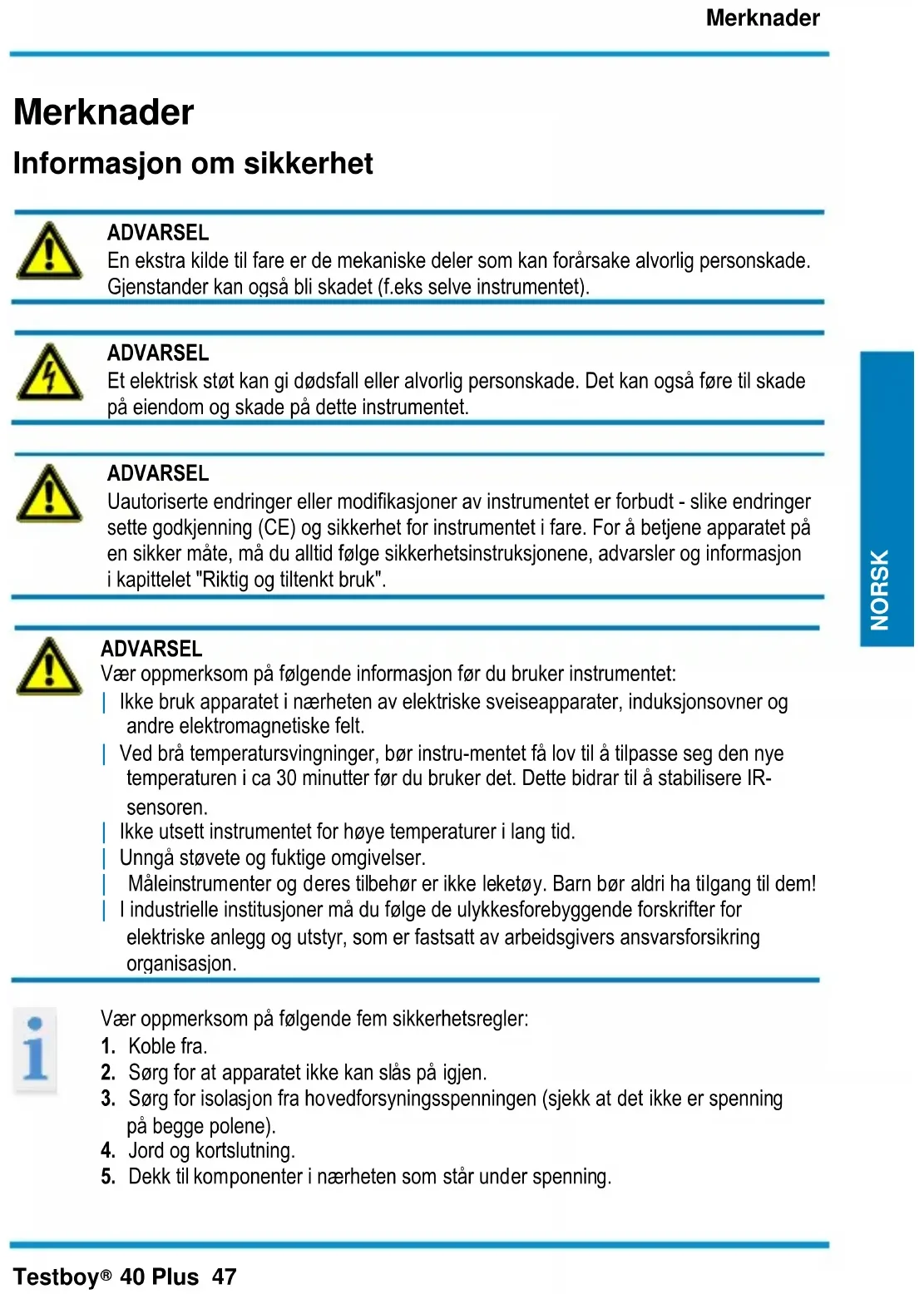

Merknader Informasjon om sikkerhet

ADVARSEL En ekstra kilde til fare er de mekaniske deler som kan forårsake alvorlig persorskade. Gjenstander kan øgså bli skadet (f.eks delve instrumentet).

ADVARSEL Et elektrisk/Støt kan gi dødsfall eller alvorlig personskade. Det kan øgså.fore til skade på eiendom og skade på dette instrumentet.

ADVARSEL U autoriserte endringer eller modifikasjoner av instrumentet er forbudt - slike endringer sette godkjenning (CE) og sikkerhet for instrumentet i fare. For ø betjene apparatet på en sikker mæte, ø du alltid følge sikkerhetsinstruktøne, advarsler og informasjon i kapittelet "Riktig og tiltenkt bruk".

ADVARSEL Vær oppmerksom på følgende informasjon før du bruker instrumentet: | Ikke bruk apparatet iærheten av elektriske sveiseapparater, induksjonsovner og andre elektromagnetiske felt. | Ved brå temperatursvingninger, brør instru-mentet få lov til Å tilpasse seg den nye temperaturen i ca 30 minutter før du bruker det. Dette bidrar til Å stabilisere IR-sensoren. | Ikke utsett instrumentet for høye temperaturer i lang tid. | Unngå støvete og faktige omgivelser. | Måleinstrumenter og deres tilbehør er ikke leketøy. Barn brør aldri ha tilgang til dem! | I industrielle institusjonermö du følge de ulykke forebyggende forskritter for elektriske anlegg og utstyr, som er fastsatt av arbeidsgivers ansvarsforsikring organisasjon.

i	Vær oppmerksom på følgende fem sikkerhetsregler:
	1. Koble fra.
	2. Sørg for at apparatet ikke kan slås på igjen.
	3. Sørg for isolasjon fra hovedforsyningsspenningen (sjekk at det ikke er spanning på begge polene).
	4. Jord og kortslutning.
	5. Dekk til componenter iærhen som står under spanning.

Riktig og tiltenkt bruk

Dette instrumentet er kun beregnet for bruk i applikasjoner som er beskrevet i bra克斯anvisningen. Enhver annen bruk anses som uegnet og ikke godkjent bruk og kan före til ulykker eller ødeleggelse av instrumentet. Misbruk vil resultere i at alle garantier opphører og at alle krav mot produsenten blir avvist.

Ta ut batteriene under lengre perioder uten aktivitet for a unngå skade på instrumentet.

Vi tar ikke ansvar for skader på eiendom eller personskade forårsaket av feil handtering eller manglende overholdelse av sikkerhetsreglene. Alle garantikrav utløper i slike tilfeller. Et utropstegt i en trekant angir sikkerhetsinformasjonen iBruksanvisningen. Lesbruksanvisningen helt før du begyinner a bruke instrumentet. Dette instrumentet er CE godkjent og dermed oppfyller det de nødvendige retningslinjer.

Alle rettigheter til Å endre spesifikasjoner uten forutgående varsel forbeholds.

© Testboy GmbH, Tyskland.

Ansvar og bortfall av ansvar

Garantikravet bortfaller ved skader forårsaket av manglende overholdelse av instruksen! Vi tar da intet ansvar for skader!

Testboy er ikke ansvarlig for skader som skyldes:

unlatelse av a ffolge instruksjonene,

endringer i produktet som/DDke er godkjent av Testboy,

bru k av reservedeler som ikke er godkjent eller er produsert av Testboy,

bruk av alcohol, narkotika eller medisiner.

Denne bruksanvisingen har blitt opprettet med tilbørlig aktsomhet og oppmerksomhet. Ingen krav er fremmet eller garanti gitt, om at data, illustrasjoner og tegninger er fullstendig eller korrekt.

Alle forbhold tas om endringer, skrivefeil og andre avvik.

Deponering

Alle sider av de aktivitetene som utføres av Testboy GmbH när det gjelder kvaliteten under produksjonsprossessen overvåkes permanent innenfor rammen av et kvalitetsstyringsystem. Videre, Testboy GmbH bekrefter at testing av utstyr og instrumenter som brukes under kalibreringsprossessen er gjenstand for en permanent inspeksjonsprossess.

Samsvarserklæring

Produktot oppfyller de aktuelle retningslinjene. Mer informasjon fãr du pa www.testboy.de

Bruk

Takk for at du har kjøpt Testboy 40 Plus, en spenningstester med LED-display. Det kan utføres tester av like- og vekelspenninger fra 6 til 400V og polaritetstester. Testboy 40 Plus kan på grunn av sin beskytttesesgrad (IP 65) øgsa brukes under røffe forhold.

Du har valgt en enchet som er designet for a gi deg en hoy grad av sikkerhet. Les nuye gjennom donne innstruksen FØR du begyinner a bruke encheten, for a sikre at du handterer den correkt og sikkert.

Spenningstesteren på kontrolleres umiddelbart voor haver gangs bruk for funksjon (VDE-forskrift 0105, Del 1), ved ä koble den til en sikker spenningskilde (f.eks en 230 V stikkontakt). Hvis indikatoren viser at en eller flere funksjoner ikke fungerer som de skal, på du ikke bruke,enheten videre, men få den undersøkt av en kvalisert servicetekniker. Du kan alltid takontakt med.Var serviceavdeling. Hold alltid encheten i handtakene.Unngå Å berore sondespissene. Spenningsindikasjonene gitt av Testboy er bare nominelle verdier. Feilfri drift kan bare garanteres ved temperaturer mellom -15^ og +45^

Hold alltid apparatet rent og tørt. Dekselet kan rengjores ved Å tørke det av med en fuktig klut.

Teste likespenning

Nár testspissene kobles til en likestrømspenning i det nominelle spenningsområdet, tennes en av de nedre (6 V +-) og LED-ene som er plassert under, tilsvarende den paSatte spennen. De øvre LED-indikatorene viser speffenning nár referansepolen er koblet til den store handenheten.

Teste vekselspenning

Når testspissene kobles til en vekselstrømspenning i det nominelle spenningsområdet, tennes begge de øvre (6 V +-) og LED-ene som er plassert under, tilsvarende den påsatte spennen. Samtidig lyser de øvre lysdiodene opp for Å indikere at vekselspenning er tilstede.

Fasesok
