Produkttyp	Spannungsprüfer
Marke	Testboy
Modell	40 Plus
Spannungsbereich	6 – 400 V AC/DC
Überspannungskategorie	CAT III 400 V
Norm	EN 61010-1:2010
Frequenzbereich	0 – 500 Hz
Einschaltdauer	30 s (Ein) / 240 s (Aus)
Schutzart	IP 65
Betriebstemperatur	-15 °C bis 45 °C
Stromversorgung	Batterien (2x AAA 1,5 V)
Anzeige	LED
LED-Anzeigen	6 Spannungsstufen und Polarität (+/-)
Hauptfunktionen	Gleich- und Wechselspannungsprüfung, Polaritätstest, Phasenortung, berührungslose Spannungsprüfung
Wartung	Mit einem feuchten Tuch reinigen; an einem trockenen und sauberen Ort lagern
Sicherheit	Die fünf Sicherheitsregeln beachten; nicht verwenden, wenn die Anzeige defekt ist
Garantie	Nicht angegeben, jedoch Ausschluss bei Nichtbeachtung der Bedienungsanleitung
Mitgeliefertes Zubehör	Nicht angegeben
Ursprungsland	Deutschland (Marke Testboy GmbH)

Häufig gestellte Fragen - 40 Plus Testboy

Wie teste ich eine Gleichspannung mit dem Testboy 40 Plus?

Setzen Sie die Prüfspitzen an die Gleichspannungsquelle. Die unteren LEDs (6V + -) leuchten je nach anliegender Spannung. Die oberen LEDs zeigen die Polarität (+ oder -) an.

Wie teste ich eine Wechselspannung?

Setzen Sie die Prüfspitzen an die Wechselspannungsquelle. Die beiden oberen LEDs (6V + -) leuchten gleichzeitig, ebenso die unteren LEDs entsprechend der Spannung. Das gleichzeitige Leuchten der oberen LEDs bedeutet Wechselspannung.

Was tun, wenn die LED-Anzeige nicht funktioniert?

Überprüfen Sie das Gerät zunächst an einer bekannten Spannungsquelle (z.B. 230 V). Wenn eine oder mehrere LEDs nicht leuchten, verwenden Sie das Gerät nicht mehr und lassen Sie es von qualifiziertem Personal überprüfen.

Kann ich das Gerät in der Nähe von elektromagnetischen Feldern verwenden?

Vermeiden Sie die Verwendung des Geräts in der Nähe von elektrischen Schweißgeräten oder Induktionsheizgeräten, um Störungen zu vermeiden.

Wie reinige ich den Tester?

Reinigen Sie das Gerät mit einem feuchten Tuch. Lagern Sie es stets an einem trockenen und sauberen Ort.

Welche Bedeutung haben die leuchtenden LEDs?

Die unteren LEDs zeigen den Spannungspegel an (6 V bis 400 V). Die oberen LEDs zeigen die Polarität bei Gleichspannung oder das Vorhandensein von Wechselspannung an, wenn sie gleichzeitig leuchten.

Wie orte ich eine Phase?

Halten Sie eine Prüfspitze an den Schutzleiter und berühren Sie mit der anderen Spitze den anderen Leiter. Bei Erkennung einer Phase zeigt der Testboy 40 Plus die Wechselspannung an. Der FI/RCD wird nicht ausgelöst.

Welche Sicherheitshinweise sind zu beachten?

Beachten Sie die fünf Sicherheitsregeln: Freischalten, Schutz gegen Wiedereinschalten, Spannungsfreiheit feststellen, Erden und Kurzschließen, Abdecken benachbarter unter Spannung stehender Teile. Berühren Sie nur die Griffe des Geräts.

Ist das Gerät wasserdicht?

Ja, der Testboy 40 Plus hat die Schutzart IP 65, was ihn staub- und strahlwassergeschützt macht.

Wie ersetze ich die Batterien?

Öffnen Sie das Batteriefach (nicht in der Anleitung detailliert). Entfernen Sie die alten Batterien und legen Sie neue Batterien vom Typ AAA 1,5 V ein. Bei längerer Nichtbenutzung entfernen Sie die Batterien, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG 40 Plus Testboy

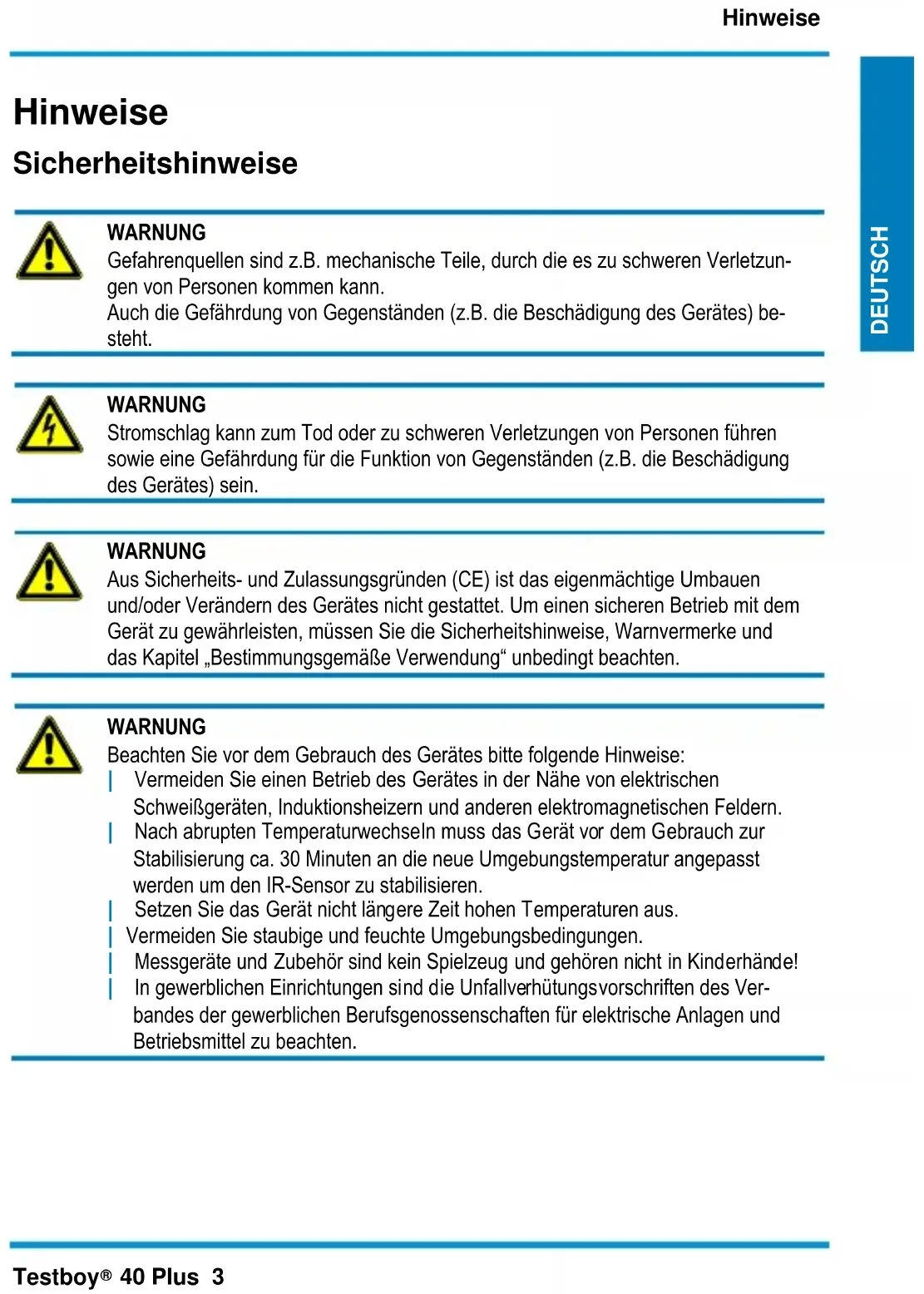

Hinweise Sicherheitshinweise

WARNING Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schwenen Verletzun-gen von Personen kommt kann. Auch die Gefährung von Gegenständen (z.B. die Beschädigung des Gerätes) be-stêt.

WARNING Stromschlag kann zum Tod oder zu schwenen Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNING Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäß Verwendung" unbedingt beachten.

WARNING Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Höhe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht länger Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

Freischalten

Gegen Wiedereinschalten sichern

Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)

Erden und kurzschlieben

Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlösen gegenlicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfern den Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CEgeprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © 2014 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung,

von Testboy nicht freiigegebenen Änderungen am Produkt oder

von Testboy nicht hergestellen oder nicht freiigegebenen Ersatzteilen

Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurden mit großer Sorgfalt erstellt. Für dieichtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produkte haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zusückzugegeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauf werden, kostenfrei zurückzunehmen und zu recycleln. Elektrogeräte)dürfen dann nicht mehr in die „normalen" Abfallströme eingebracht werden. Elektrogeräte sind separat zu recycleln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit thisem Logo gekennzeichnet.

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklarung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testboy 40 Plus, einen Spannungstester mit LED-Anzeige, entschieden haben. Es konnen Gleich- und Wechselsspannungen von 6 bis 400 V und Polaritäts-tests durchgeführt werden. Der Testboy 40 Plus ist durch seine Schutzart (IP 65) auch bei rauem Einsatz verwendbar.

Sie haben sich für ein Gerät entschieden, das ihren ein hohes Maß an Sicherheit bietet. Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese Bedi-nungsanleitung vor dem ersten Gebrauch vollständig durchlesen.

Der Spannungstester muss kurz vor dem Einsatz auf Funktion überprüft werden (VDE-Vorschrift 0105, Teil 1). Überprüfen Sie das Gerät an einer bestimmten Spanningsquelle, z.B. 230 V-Steckdose. Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, damit das Gerät nicht mehr verwendet werden und muss von Fachpersonal überprüft werden, hierbei hilft unser Werksservice sicher weiter. Gerät nur an den Handgriffen anfassen, vermeiden Sie die Berührung der Prüspitzen! Die Spanningsangaben auf dem Testboy sind nur Nennwerte. Eine einwandfreie Anzeige ist nur im Temperaturbereich von -15^ + 45^ sichergestellt. Das Gerät immer trocken und sauber halten. Das Gehäuse darf mit einem feuchten Tuch gereinigt werden.

Gleichspannung testen

Bei Anlagen der Testspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches leuchtet eine der unteren (6V + -) sowie die darunter angeordneten LEDs, entsprechend der anliegenden Spannung, auf.

Die oberen LEDs zeigen die Polarität an (+ oder -) wobei der Bezugspol an dem große Handteil anliegt.

Wechselspannung testen

Bei Anlagen der Testspitzen an eine Wechselspannung innerhalb des Nennspannungsbereiches leuchten beiden der oberen (6V + -) sowie die darunter angeordneten LEDs, entsprechend der anliegenden Spannung, auf.

Das gleichzeitige Aufleuchten der oberen LEDs weist auf Wechselspannung hin!

Phasensuche

Halten Sie eine Testspitze gegen den Schutzleiter und prufen Sie mit der anderen Testspitze die anderen Leiter durch. Bei der Phase zeigt der Testboy 40 Plus die anliegende Wechselspannung an. Der FI wird nicht ausgelöst.

Technische Daten

Spannungsbereich	6 – 400 V AC/DC
Überspannungskategorie	CAT III 400 V
Prüfnorm	EN 61010-1:2010
Frequenzbereich	0...500 Hz
Einschaltdauer	max. 30 s an \ 240 s aus
Schutzart	IP 65
Betriebstemperatur	-15 °C bis 45 °C

Notes

Safety notes

WARNING
