MANUAL DE USUARIO 40 Plus Testboy

40 Plus Instrucciones de empleo

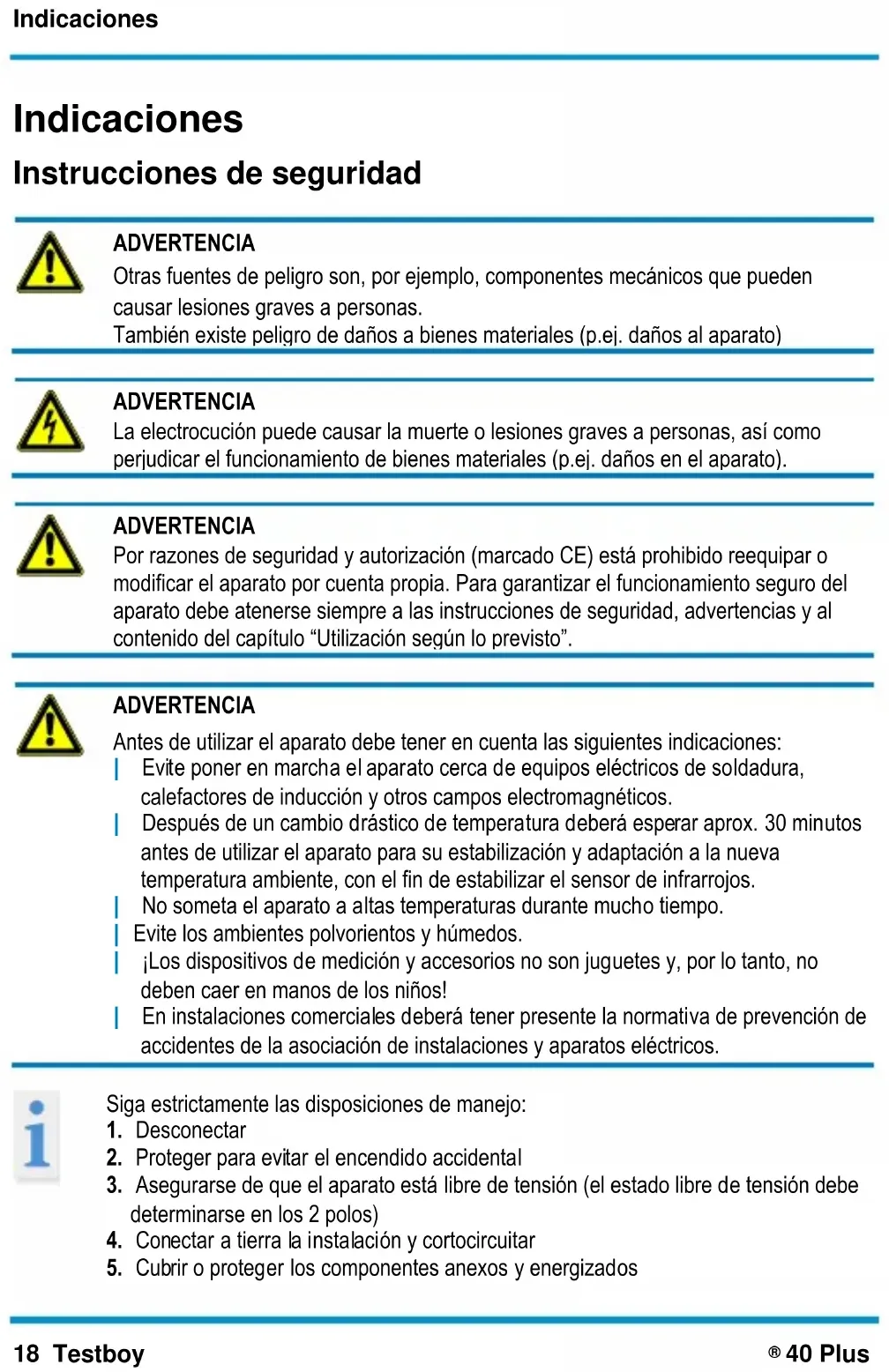

DEUTSCH Indicaciones Instrucciones de seguridad

ADVERTENCIA Otras fuentes de peligro son, por ejemplo, componentes mecánicos que pueden causar lesiones graves a personas. También existe peligro de daños a bienes materiales (p.ej. daños al aparato)

ADVERTENCIA La electrocución puede causar la muerte o lesiones graves a personas, así como perjudicar el funcionamiento de bienes materiales (p.ej. daños en el aparato).

ADVERTENCIA Por razones de seguridad y autorización (marcado CE) está prohibido reequipar o modificar el aparato por cuenta propia. Para garantizar el funcionamiento seguro del aparato debe atenerse siempre a las instrucciones de seguridad, advertencias y al contenido del capítulo “Utilización según lo previsto”.

ADVERTENCIA Antes de utilizar el aparato debe tener en cuenta las siguientes indicaciones: | Evite poner en marcha el aparato cerca de equipos eléctricos de soldadura, calefactores de inducción y otros campos electromagnéticos. | Después de un cambio drástico de temperatura deberá esperar aprox. 30 minutos antes de utilizar el aparato para su estabilización y adaptación a la nueva temperatura ambiente, con el fin de estabilizar el sensor de infrarrojos. | No someta el aparato a altas temperaturas durante mucho tiempo. | Evite los ambientes polvorientos y húmedos. | ¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños! | En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos.

Siga estrictamente las disposiciones de manejo:

2. Proteger para evitar el encendido accidental

3. Asegurarse de que el aparato está libre de tensión (el estado libre de tensión debe

determinarse en los 2 polos)

4. Conectar a tierra la instalación y cortocircuitar

5. Cubrir o proteger los componentes anexos y energizadosIndicaciones

40 Plus 19 DEUTSCH DEUTSCH ESPAÑOL Uso previsto Este aparato está previsto exclusivamente para las aplicaciones descritas en el manual de operación. Cualquier otro uso se considera como un uso indebido y puede causar accidentes o la destrucción del propio aparato. Este tipo de aplicaciones conducen a la invalidación inmediata de cualquier tipo de reclamación de garantía por parte del usuario frente al fabricante.

Para proteger el aparato frente a posibles daños, retire las pilas, si no tiene previsto utilizar el aparato durante mucho tiempo.

En caso de lesiones a personas o daños materiales debidos a la manipulación indebida o desobediencia de las instrucciones de seguridad, el fabricante no se hace responsable de los mismos. En estos casos la garantía quedará invalidada. El símbolo de exclamación en el interior de un triángulo llama la atención sobre las indicaciones de seguridad del manual de instrucciones. Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias.

Nos reservamos el derecho a modificar las especificaciones sin previo aviso. © 2014 Testboy GmbH, Alemania. Exención de responsabilidad

En caso de daños debidos a la desobediencia de alguno de los puntos de este manual de instrucciones, perderá todo derecho de reclamación de garantía. El fabricante no se hace responsable de los daños resultantes de lo arriba mencionado.

Testboy no se hace responsable de los daños | causados por el desobedecimiento de las instrucciones | causados por modificaciones en el producto no autorizadas por Testboy o | causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella | causados por la influencia del alcohol, las drogas o medicamentosInstrucciones de empleo

DEUTSCH Adecuación de la información contenida en el manual de instrucciones Este manual ha sido elaborado con suma diligencia. No nos hacemos responsables de la veracidad e integridad de los datos, ilustraciones ni dibujos que figuran en el manual. Salvo posibles modificaciones, erratas de impresión o errores. Eliminación Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos.

La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Certificado de calidad Todas las actividades y procesos relevantes para la calidad realizados en el Testboy GmbH son supervisados de forma permanente por un sistema de control de calidad según ISO 9001-2000. Testboy GmbH confirma además, que los dispositivos e instrumentos de comprobación utilizados para la calibración están sujetos a una supervisión permanente en materia de medios de comprobación. Declaración de conformidad El producto cumple las directivas actuales. Encontrará más información en www.testboy.de Instrucciones de empleo Muchas gracias por haber elegido el Testboy 40 Plus, un detector de tensión con indicador LED. El detector puede realizar comprobaciones de tensiones continuas y alternas de 6 hasta 400 V y pruebas de polaridad. Gracias a su grado de protección (IP 65) el Testboy 40 Plus se puede emplear también en entornos difíciles. Se ha decidido por un aparato que le ofrece un alto grado de seguridad. Para garantizar una utilización segura y correcta es indispensable que se lea completamente estas instrucciones de uso antes de utilizarlo por primera vez.Instrucciones de empleo

Debe comprobarse el funcionamiento del detector de tensión justo antes de usarlo (disposición VDE 0105, sección 1). Inspeccione el aparato en una fuente de tensión fiable, p. ej. toma de corriente de 230 V. Si falla la indicación de una o varias funciones, el aparato tendrá que dejar de utilizarse y verificarse por personal técnico, pudiéndose recurrir en este caso a nuestro servicio de fábrica. Agarre el aparato sólo por las empuñaduras, evite el contacto con las puntas de prueba! El Testboy sólo indica valores nominales de tensión. La indicación perfecta se garantiza únicamente en el rango de temperaturas entre −15 y +45 °C. Mantenga el aparato siempre seco y limpio. La carcasa puede limpiarse con un trapo húmedo.

Comprobar tensión continua Al poner en contacto las puntas de prueba con una tensión continua dentro del rango de tensión nominal, se ilumina uno de los LED inferiores (6 V + -), así como los LED colocados debajo del mismo según la tensión existente. Los LEDs superiores indican la polaridad (+ o -), estando situado el polo de referencia en la parte manual de mayor tamaño. Comprobar tensión alterna Al poner en contacto las puntas de prueba con una tensión alterna dentro del rango de tensión nominal, se iluminan los dos LED superiores (6 V + -), así como los LED colocados debajo del mismo según la tensión existente. ¡La iluminación simultánea de los LEDs superiores alude a una tensión alterna! Búsqueda de fases: Mantenga una punta de prueba en un conductor de tierra y compruebe con la otra punta de prueba el otro conductor. El Testboy 40 Plus indicará la tensión alterna existente en el caso de la fase. No se dispara el FI/RCD.Instrucciones de empleo

DEUTSCH Datos técnicos Rango de tensión 6 – 400 V AC/DC Categoría de sobretensión

Norma de ensayo EN 61010-1:2010 Gama de frecuencia 0...500 Hz Tiempo de conexión máx. 30 s conectado / 240 s desconectado Tipo de protección IP 65 Temperatura de servicio −15 °C a 45 °CIndicações
