40 Plus - Mērīšanas iekārtas Testboy - Bezmaksas lietošanas instrukcija

Produkta veids	Sprieguma pārbaudītājs
Zīmols	Testboy
Modelis	40 Plus
Sprieguma diapazons	6 – 400 V AC/DC
Pārsprieguma kategorija	CAT III 400 V
Kontroles standarts	EN 61010-1:2010
Frekvences diapazons	0 – 500 Hz
Darba cikla koeficients	30 s (ieslēgts) / 240 s (izslēgts)
Aizsardzības indekss	IP 65
Darba temperatūra	-15 °C līdz 45 °C
Barošana	Baterijas (2x AAA 1,5 V)
Displejs	LED
LED indikatori	6 sprieguma līmeņi un polaritāte (+/-)
Galvenās funkcijas	Līdzstrāvas un maiņstrāvas sprieguma pārbaude, polaritātes pārbaude, fāžu noteikšana, bezkontakta sprieguma kontrole
Apkope	Tīra ar mitru drānu; uzglabāt sausā un tīrā vietā
Drošība	Ievērot piecus drošības noteikumus; neizmantot, ja displejs ir bojāts
Garantija	Nav norādīta, bet izslēgšana, ja netiek ievērota lietošanas instrukcija
Iekļautie piederumi	Nav norādīts
Izcelsmes valsts	Vācija (zīmols Testboy GmbH)

Bieži uzdotie jautājumi - 40 Plus Testboy

Kā pārbaudīt līdzstrāvas spriegumu ar Testboy 40 Plus?

Novietojiet testa zondes uz līdzstrāvas sprieguma avota. Apakšējie LED (6V + -) iedegas atbilstoši esošajam spriegumam. Augšējie LED norāda polaritāti (+ vai -).

Kā pārbaudīt maiņstrāvas spriegumu?

Novietojiet testa zondes uz maiņstrāvas sprieguma avota. Abi augšējie LED (6V + -) iedegas vienlaikus, kā arī apakšējie LED atbilstoši spriegumam. Augšējo LED vienlaicīga iedegšanās nozīmē maiņstrāvas spriegumu.

Ko darīt, ja LED displejs nedarbojas?

Vispirms pārbaudiet ierīci uz zināma sprieguma avota (piem., 230 V). Ja viena vai vairākas LED neiedegas, vairs neizmantojiet ierīci un nododiet to pārbaudei kvalificētam personālam.

Vai es varu izmantot ierīci elektromagnētisko lauku tuvumā?

Izvairieties izmantot ierīci elektrisko metināšanas iekārtu vai indukcijas sildīšanas ierīču tuvumā, lai novērstu traucējumus.

Kā tīrīt pārbaudītāju?

Notīriet ierīci ar mitru drānu. Vienmēr uzglabājiet to sausā un tīrā vietā.

Kāda ir iedegto LED nozīme?

Apakšējie LED norāda sprieguma līmeni (6 V līdz 400 V). Augšējie LED norāda polaritāti līdzstrāvas spriegumam vai maiņstrāvas sprieguma esamību, kad tie iedegas vienlaikus.

Kā noteikt fāzi?

Piespiediet vienu testa zondi pie aizsargvada un pieskarieties otram vadītājam ar otru zondi. Nosakot fāzi, Testboy 40 Plus norāda maiņstrāvas spriegumu. FI/RCD netiek aktivizēts.

Kādi drošības noteikumi jāievēro?

Ievērojiet piecus drošības noteikumus: atslēgšana, aizsardzība pret atkārtotu ieslēgšanu, sprieguma neesamības pārbaude, zemējums un tuvumā esošo spriegumaktīvo daļu nosegšana. Pieskarieties tikai ierīces svirām.

Vai ierīce ir ūdensnecaurlaidīga?

Jā, Testboy 40 Plus ir aizsardzības indekss IP 65, kas padara to izturīgu pret putekļiem un ūdens strūklām.

Kā nomainīt baterijas?

Atveriet bateriju nodalījumu (nav detalizēti aprakstīts instrukcijā). Izņemiet izlietotās baterijas un ievietojiet jaunas AAA 1,5 V tipa baterijas. Ilgstošas neizmantošanas gadījumā izņemiet baterijas, lai novērstu bojājumus.

LIETOŠANAS INSTRUKCIJA 40 Plus Testboy

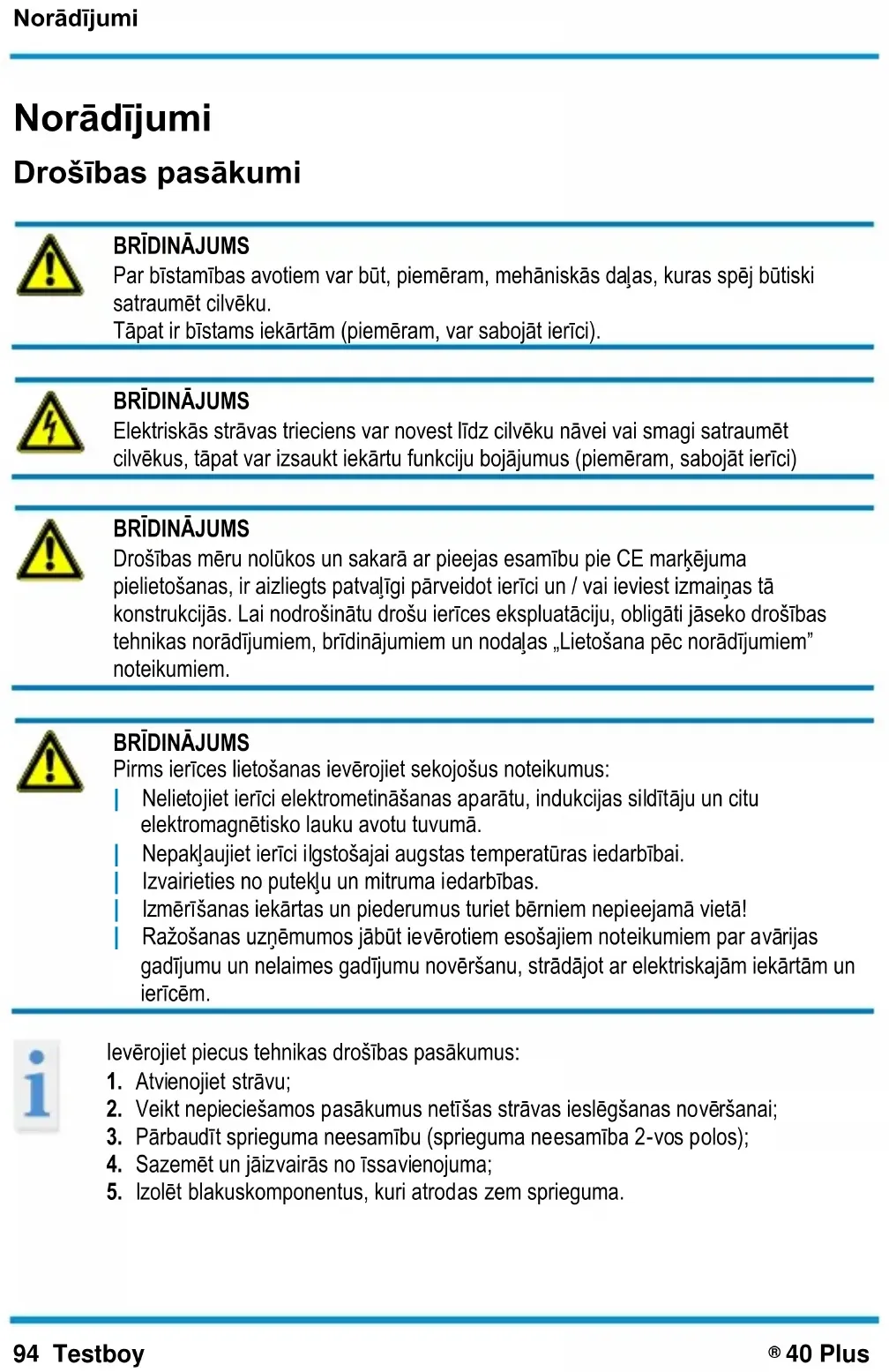

Par bīstamības avotiem var—but, piēmēram, mehāniskās dalas, kuras spej būtiski satraumē cilveku.

Tapatirbistamsiekartam (piemeram,var sabojatierici).

BRIDINAJUMS

Elektriskas strvas trciens var novest lidz cilveku navei vai smagi sutraumet cilvekus, tapat var izsaukt iekarti fungciju bojajumus (piemeram, sabojat ieri ci)

BRIDINAJUMS

Drošības méru nolūkos un sakārā ar pieejas esamūbù pie CE markējuma pielietošanas, ir aizliegts patvalīgi parveidot ierici un / vai iviest izmaīnas tā konstrukcjīs. Lai nodrošinātu drośu ierices ekspluataciju, obligāti jaseko drošības teḥnikas norādījumiem, brīdinājumiem un nodājas „Lietosana pēc norādījumiem" noteikumiem.

BRIDINAJUMS

Pirms ierces lietoanas ieverojiet sekojosus noteikumus:

Nelietojiet ierici elektrometināsanas aparatu, indukcjjas silditaju un citu elektromagnetisklo lauku avotu tuvuma.

Nepaklaujiet ierici ilgstošajai augstas temperatūras iedarbībai.

Izvairieties no puteklu un mitruma iedarbibas.

I Izmerisanas iekartas un pigeonum turiet berniem nepieejama viet!

1 Ražošanas uzneumos jabut ieverotiem esosajiem noteikumiem par avarijas gadijumu un nelaimes gadijumu noversanu, stradajot ar elektriskajam iekartam un iericem.

leverojiet piecus tehnikas drošibas pasakumus:

1. Atvienojiet stravu;
2. Veikt nepiecesamos pasakumus netisas strvas ieslegsanas novarsanai;
3. Pärbaudit sprieguma neesamību (sprieguma neesamība 2-vos polos);
4. Sazemēt un jāizvairās no Issavienojuma;
5. Izolēt blakuskomponentus, kuri atrodas zem sprieguma.

Lietošana pēc norādījumiem

Ierice ir domata tikai izmantošanai, kas ir apraktūta Lietotāja instrukcijā. Savādāka pielietošana ir nepielaujama, kas var but par iemeslu nelaimes gadijumam un icerces bojajumam. Tas noved pietulitejas izgatavotāja garantijas saistibas anulesanu pret pateretāju.

Ja icerice netiks izmantota ilgstošu laiku, no tā ir nepiecišams iznemt baterijas, I noverstu icerices bojasanos.

Izgatavotajs nenes atbildibu par materialiem zaudejumiem vai cilveku veselibas kaitejumiem, kuri radusies nepareizi lietojot ierici un neieverojot drosibas tehnil noteikumus. Šajos gadijumos tiek izslegtas visas garantijas pretenzijas. Istaja Lietosanas instrukcija par drosibas tehnikas lietošanu noradijumiem ir pievienot „izsaukuma zime trijstūrī". Pirms darba saksanas ar ierici pilniba izlasiet Instruk Dotajai ierieciirpieskirts CE markejums, tas ir, tas atbilst direktivu prasibam.

Tiek saglabatas tiesibas uz specifikacijas izmainam bez iepriekseja pazinojuma. © 2014 Testboy GmbH, Vacicija

Atbildibas neesamiba

Bojajumi, kuri radusies neieverojot Lietosanas instrukciju, garantja tiek anuleta Izgatavotajs neatbild par netieso kaitejumu, kas radies šaja gadijuma!

Kompanija Testboy neatbild par netiešo kaitejumu, kas radies šajos gadijumos:

Lietosanas instrukcijas neieverosana;
Produkta izmainas, kuras neatlautas Testboy uzemums, vai ari
Rezerves deta lu izmantošana, kuras nav originalas vai nav atlaviis uzne mums Testboy,
Darbojoties alkohola, narkotisko vai medikamentu ietekmē.

Lietošanas instrukcija satus

Istā Lietosanas instrukcija ir sastādīta loti verīgi. Bez tam izgatavotājs neatbild par dato, zimejumu un rasejumu pareizūbu un pilnūbu. Ir piēlaujamas izmainas, drukas kūdas un nepilnības.

Utilizacija

Cientijamais Testboy icerces pircej! Klustot par musu icerces lietotaju, Jus esat sanemis iespeju nodot vinpu pec kalpoanas laika beigam specializetaja nolietotas elektrotehnikas savaksanas punktã.

EEIA direktiva reglamente elektrisko iericu atgriesanu un pärstradi. Elektrisko iericu ražotajiem ir pienakums bez maksas piŋemt atpakal un pärstradat visas elektroierces. Elektropreces nedrikst izmest, izmantojot parastos atkritumu savakšanas veidus. Elektropreces japärstrada un jaiznica atseviski. Visas iekartas, uz kuram attecas šī direktiva, ir marketas ar šo logotipu.

Kvalitates sertifikats

Visi darbi un procesi Testboy GmbH kompanijas ieksiene, kuri ietekmē produktcjjas kvalitäti, nepártraukti tiek kontroleti kvalitätes sistemas vadibas ietvaros. Bez tam kompanija Testboy GmbH applecina to, ka ierices un ipasibas, kuras tiek pielietotas kalibrësanai, pašas pastavigi tiek párbaudītas.

Lidzstrāvas pārbaude

Novietojot pärbaudes galus pie līdzstrāvas nominālā sprieguma diapazona ietvaros, spīd viena no apakšejām (6 V + -) gaismas diodēm, kā arī zemāk esošās gaismas diodes, atbilstoši esošajam spriegumam.

Augšejie gaismas elementi parāda polaritāti (+ vai -), bez tam atskaites Pols darbojas uz ierices pamata componenta.

Mainstrāvas pārbaude

Novietojot pärbaudes galus pie mainstrāvas nominālā sprieguma diapazona ietvaros, spid abas augšejās (6 V + - ) gaismas diodes, kā arī zemāk esosās gaismas diodes, atbilstoši esosajam spriegumam.

Vienlaiciga augsejo gaismas elementu iedegsanas nozime mainiga sprieguma esamibu!

Fazes meklešana

Turiet vienu pārbaudes galu pret aizsargvadu un ar otru pārbaudes galu pārbaudiet otru vadu.

Fazes esamibas gadijumierice Testboy 40 Plus paradis eoso mainigo spriegumu.

Aizsargautomats saja gadijumana nenostradas.

Tehniskie datum

Sprieguma diapazons	6 – 400 V AC/DC
Pärsprieguma kategorija	CAT III 400 V
Testa metodes standarts	IEC/EN 61243-3:2011-02
Frekvences diapazons	0...500 Hz
leslēgšanās ilgums	lesl.: ne vairāk kā 30 sek. Izsl.: 240 sek.
Aizsardzības klase	IP 65
Darba temperatūra	no -15 °C līdz +45 °C
