Produkta veids	Infrasarkanais termometrs ar rasas punkta aprēķinu
Zīmols	Testboy
Modelis	TV 328
Izmēri	190 x 130 x 55 mm
Svars	Aptuveni 280 g (ar bateriju)
Barošana	1 x 9 V baterija
Baterijas darbības laiks	Min. 100 stundas nepārtrauktas lietošanas
Mērījumu diapazons (IR)	-20 līdz +350 °C, izšķirtspēja 0,1 °C
Precizitāte (IR) +10 ~ +30 °C	±1 % vai 1,0 °C
Precizitāte (IR) -10 ~ +90 °C	±3 % vai 3 °C
Precizitāte (IR) +90 ~ +350 °C	±5 % vai 5 °C
Apkārtējās vides mērījumu diapazons	-10 līdz +40 °C (tip. ±1 °C)
Mitruma mērījumu diapazons	10 – 90 % RH
Regulējama emisivitāte	0,75 / 0,85 / 0,95
Attāluma attiecība pret mērījuma punktu (D:S)	12:1
Reakcijas laiks	0,5 s
Spektrālā jutība	8 – 14 μm
Galvenās funkcijas	Bezkontakta infrasarkanā mērīšana, termisko tiltu noteikšana (LED zaļš/dzeltens/sarkans), pelējuma brīdinājums, rasas punkta aprēķins, pārslēgšana °C/°F, fona apgaismojums, lāzera kronis
Automātiska izslēgšanās	Pēc aptuveni 25 sekundēm
Apkope un tīrīšana	Tīriet korpusu ar mitru drānu bez līdzekļiem. Izpūtiet IR objektīvu un uzmanīgi notīriet ar smalku suku
Drošība	Nevērsiet lāzeru acīs. Izvairieties no elektromagnētiskajiem laukiem. Ievērojiet drošības norādījumus rokasgrāmatā
Rezerves daļas un remontējamība	Standarta 9 V bateriju var nomainīt lietotājs. Citas rezerves daļas nav paredzētas

Bieži uzdotie jautājumi - TV 328 Testboy

Kā ieslēgt Testboy TV 328?

Īsi nospiediet mērīšanas pogu. Ierīce startē ar pēdējiem izmantotajiem iestatījumiem.

Kā pārslēgt starp Celsija un Fārenheita grādiem?

Turiet nospiestu pārslēgšanas pogu apmēram 3 sekundes, lai pārslēgtos starp °C un °F.

Ko darīt, ja ekrānā parādās vājas baterijas simbols?

Nomainiet bateriju ar jaunu 9 V tipa. Atveriet baterijas nodalījumu, nedaudz piespiežot vāka augšējo galu.

Kā iestatīt emisivitāti uz TV 328?

Spiediet emisivitātes pogu, līdz tiek parādīts pareizais režīms (augsta 0,95, vidēja 0,85 vai zema 0,75). Skatieties atbilstošo materiālu sarakstu rokasgrāmatā.

Kā izmantot termisko tiltu noteikšanas režīmu?

Nospiediet termisko tiltu pogu, pēc tam pavērsiet ierīci pret objektu un turiet nospiestu mērīšanas pogu. LED norāda risku: zaļš (zems), dzeltens (vidējs), sarkans (augsts).

Kā interpretēt pelējuma brīdinājumu?

Aktivizējiet pelējuma režīmu, nospiežot atbilstošo pogu. LED norāda risku: zaļš (nav), dzeltens (iespējams), sarkans (augsts). Ierīce salīdzina virsmas temperatūru ar rasas punktu.

Kāds ir optimālais mērīšanas attālums?

Attāluma/plankuma attiecība ir 12:1. Precīzam mērījumam objektam jābūt vismaz divreiz lielākam par plankumu. Skatieties diagrammu rokasgrāmatā.

Ko darīt, ja ierīce rāda kļūdu par neaklimatizētu sensoru?

Ļaujiet ierīcei pielāgoties apkārtējai temperatūrai 10 līdz 30 minūtes pirms atkārtotas mērīšanas.

Kā tīrīt infrasarkano objektīvu?

Izpūtiet nepieķērušās daļiņas, pēc tam uzmanīgi notīriet atlikušos netīrumus ar smalku objektīvu suku. Neizmantojiet agresīvus līdzekļus.

Ko darīt sistēmas kļūdas gadījumā?

Izņemiet bateriju uz dažām sekundēm, pēc tam ievietojiet to atpakaļ un restartējiet ierīci.

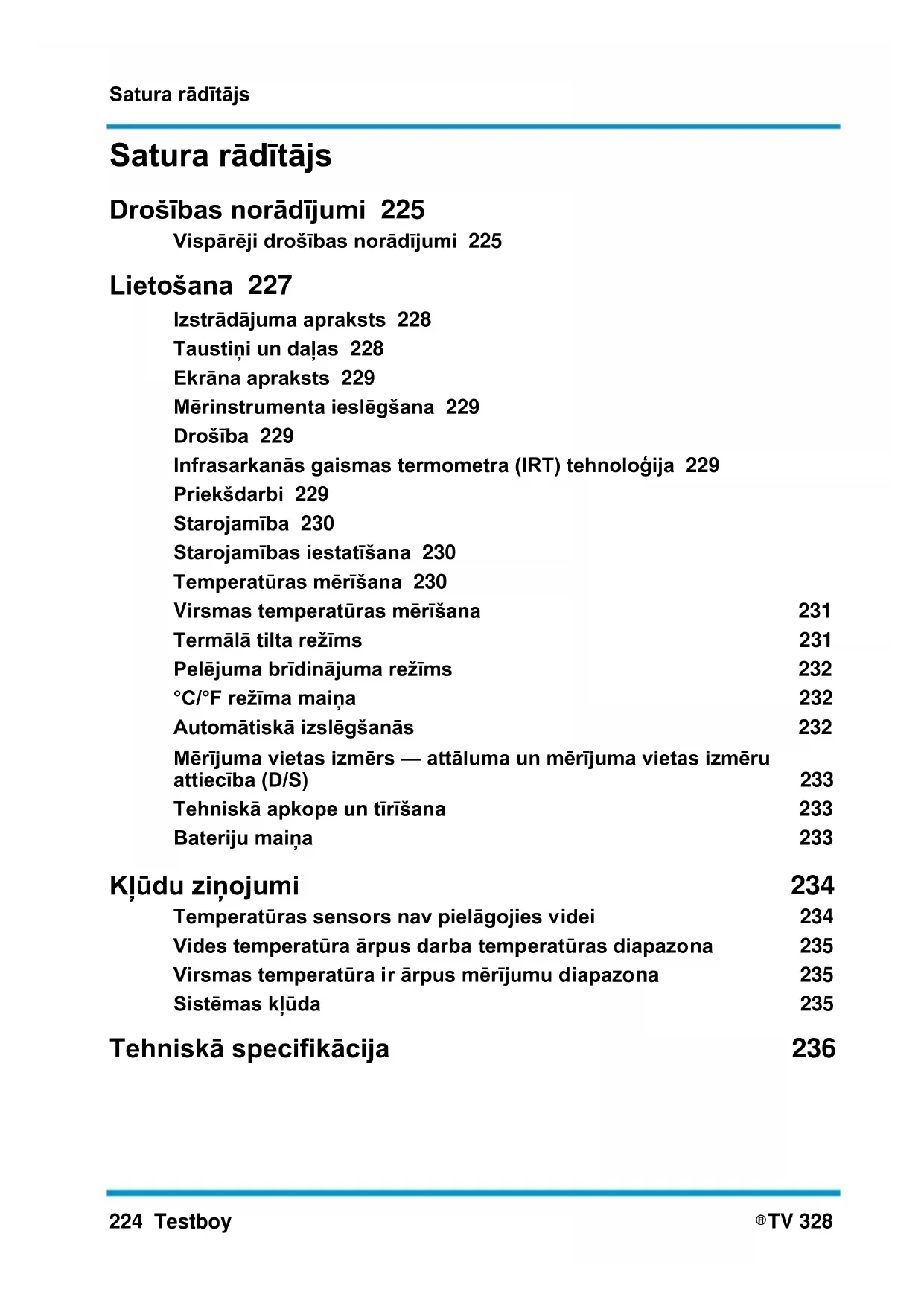

LIETOŠANAS INSTRUKCIJA TV 328 Testboy

Drošības norādījumi 225

Vispārēji drošības norādījumi 225

Lietošana 227

Izstrādājuma apraksts 228

Taustini un daļas 228

Ekrāna apraksts 229

Mērinstrumenta ieslēgšana 229

Drošība 229

Infrasarkanās gaismas termometra (IRT) tehnoloğija 229

Priekšdarbi 229

Starojamība 230

Starojamības iestatīšana 230

Temperatūras mērīšana 230

Virsmas temperatūras mērīšana 231

Termālā tilta režīms 231

Pelējuma brīdinājuma režīms 232

°C/°F režima maina 232

Automātiskā izslēgšanās 232

Mērījuma vietas izmērs — attāluma un mērījuma vietas izmēru attiecība (D/S) 233

Tehniskā apkope un tīrīšana 233

Bateriju maiņa 233

Klūdu ziņojumi 234

Temperatūras sensors nav pielāgojies videi 234

Vides temperatūra ārpus darba temperatūras diapazona 235

Virsmas temperatūra ir ārpus mērījumu diapazona 235

Sistēmas klūda 235

Tehniskā specifikācija 236

Drošības norādījumi

UZMANĪBU!

Papildu apdraudējumu rada mehāniskās detaļas — tās var izraisīt smagus miesas bojājumus.

Arī priekšmeti var tikt bojāti (piemēram, pats mērinstruments).

UZMANIBU!

Strāvas trieciens var izraisīt smagus savainojumus vai nāvi. Tas arī var radīt īpašuma, kā arī šī mērinstrumenta bojājumus.

UZMANĪBU!

Nekādā gadījumā nespīdināt lāzera staru acīs, tieši vai netieši (no atstarojošām virsmām). Lāzera starojums var izraisīt neatgriezeniskus acu bojājumus. Pirms mērījumu veikšanas cilvēku tuvumā lāzera stars ir jāizslēdz.

Vispārēji drošības norādījumi

UZMANIBU!

Mērinstrumenta patvaļīga pārveidošana vai izmaiņu veikšana ir aizliegta — šādas izmaiņas apdraud mērinstrumenta lietošanas drošību un var padarīt to neatbilstošu direktīvu prasībām (CE). Lai mērinstrumentu lietotu droši, vienmēr jāievēro drošības noteikumi, brīdinājumi un cita informācija, kas ir sniegta nodaļā „Pareizs un paredzēts lietojums”.

UZMANIBU!

Uzsākot mērinstrumenta lietošanu, lūdzu, ṣemiet vērā turpmāk minēto informāciju.

Nelietot mērinstrumentu elektrometināšanas iekārtu, indukcijas sildītāju un citu elektromagnētisko lauku tuvumā.
Ja ir strauji mainījusies apkārtējās vides temperatūra, Įaut mērinstrumentam apmēram 30 minūtes pirms lietošanas pielāgoties jaunajai temperatūrai, tādējādi atvieglojot infrasarkanās gaismas sensora stabilizēšanos.
Nepaklaut mērinstrumentu ilglaicīgai augstas temperatūras iedarbībai.
Izvairīties no puteklainas un mitras vides.
Mērinstrumenti un to piederumi nav rotałlietas. Tiem nekādā gadījumā nevajadzētu būt pieejamiem bērniem.
Rūpniecības uzņēmumos jums jāievēro ar elektrisko iekārtu un aprīkojumu saistīto negadījumu novēršanas noteikumi, kurus ir izstrādājusi jūsu darba devēja atbildības apdrošināšanas sabiedrība.

Pareizs un paredzēts lietojums

Mērinstrumentu drīkst lietot tikai lietošanas instrukcijā aprakstītajos veidos. Jebkād a cita veida lietojums uzskatāms par nepareizu un neapstiprinātu, tas var izraisīt negadījumus vai mērinstrumenta sabojāšanu. Jebkāda nepareiza lietošana anulē ražotāja sniegto garantiju un lietotāja garantijas prasības.

Lai izvairītos no mērinstrumenta sabojāšanas, tā ilgstošas glabāšanas laikā baterijām jābūt izņemtām.

Ražotājs neuzņemas atbildību par īpašuma vai miesas bojājumiem, ko ir izraisījusi nepareiza lietošana vai drošības instrukciju neievērošana. Šādos gadījumos visas garantijas prasības tiek anulētas. Drošības norādes lietošanas instrukcijā ir atzīmētas ar izsaukuma zīmi trijstūrī. Pirms ekspluatācijas uzsākšanas pilnībā jāizlasa visas instrukcijas. Šis mērinstruments ir ar CE marķējumu, tāpēc tas atbilst izvirzītajām prasībām.

Ražotājs saglabā visas tiesības mainīt specifikāciju bez iepriekšēja brīdinājuma.

© 2014 Testboy GmbH, Vācija.

Saistību atruna un atbildības atteikšana

Bojājumu gadījumā, kas ir radušies instrukcijas neievērošanas dēļ, garantijas prasības tiek anulētas! Ražotājs neuzņemas atbildību par šādiem zaudējumiem.

Testboy nav atbildīgs par bojājumiem, kurus ir izraisījusi:

instrukciju neievērošana;
Testboy neapstiprinātas izstrādājuma izmaiņas;
Testboy neražotu vai neapstiprinātu rezerves daļu izmantošana;
alkohola, narkotiku vai zāļu lietošana.

Lietošanas instrukcijas pareizība

Šī lietošanas instrukcija ir izstrādāta ar pienācīgu rūpību un uzmanību. Netiek sniegta garantija, ka informācija, ilustrācijas un attēli ir pilnīgi vai pareizi. Visas tiesības attiecībā uz izmainām, drukas klūmēm un neprecizitātēm ir saglabātas.

Likvidēšana

Testboy klientiem: mūsu izstrādājuma iegāde piešķir jums tiesības mērinstrumentu tā kalpošanas mūža beigās nodot elektrisko iekārtu atkritumu savākšanas punktā.

EEIA direktīva reglamentē elektrisko ierīču atgriešanu un pārstrādi. Elektrisko ierīču ražotājiem ir pienākums bez maksas pieņemt atpakal, un pārstrādāt visas elektroierīces. Elektropreces nedrīkst izmest, izmantojot parastos atkritumu savākšanas veidus. Elektropreces jāpārstrādā un jāiznīcina atseviški. Visas iekārtas, uz kurām attiecas šī direktīva, ir marķetas ar šo logotipu.

Lietotu bateriju likvidēšana

Kā galalietotājam jums ir likumdošanas aktos noteikts pienākums (saskaṇā ar attiecīgajiem likumiem par bateriju likvidēšanu) nodot atpakal visas izlietotās baterijas. To izmešana kopā ar mājsaimniecības atkritumiem ir aizliegta!

Piesārnotājus saturošas baterijas ir markētas ar blakus norādīto simbolu, ar to apzīmē aizliegumu izmest tās kopā ar mājsaimniecības atkritumiem.

Smagie metāli ir apzīmēti ar saīsinājumiem:

Cd = kadmijs, Hg = dzīvsudrabs, Pb = svins.

Lietotās baterijas iespējams bez maksas nodot savākšanas punktā, kas ir pieejams jūsu pašvaldībā, vai arī visur, kur pārdod baterijas.

Kvalitātes sertifikāts

Visus Testboy GmbH veiktos ar ražošanas kvalitāti saistītos procesus nepārtraukti uzrauga Kvalitātes vadības sistēmas ietvaros. Turklāt Testboy GmbH apstiprina, ka kalibrēšanas procesā izmantotais pārbaudes aprīkojums un mērinstrumenti arī tiek pastāvīgi pārbaudīti.

Atbilstības deklarācija

Izstrādājums atbilst pašlaik spēkā esošajām direktīvām. Sīkāka informācija ir pieejama www.testboy.de

Lietošana

Pateicamies, ka izvēlējāties Testboy pelējuma detektoru.

Lietošana

Testboy pelējuma detektora konstrukcijā ir izmantotas vismūsdienīgākās tehnoloģijas un daļas. lerīce atbilst visiem pašlaik spēkā esošajiem piemērojamajiem standartiem un visās Eiropas un nacionālajās atbilstošajās vadlīnijās iekļautajiem noteikumiem.

Izbaudiet sava jaunā Testboy pelējuma detektora lietošanu!

Testboy pelējuma detektors ir temperatūras mērīšanas ierīce, un tās darbības pamatā ir rasas punkta temperatūras noteikšana, mērot infrasarkanā starojuma intensitāti.

Izstrādājuma apraksts

Spēja izmērīt temperatūru bez saskares ar objektu ir lieliski piemērota, ja mērāmās daļas ir kustīgas vai pieslēgtas spriegumam, vai arī situācijās, kad parastās temperatūras mērīšanas metodes ar saskari nav iespējamas. Ierīcei ir izturīgs un praktisks pistoles formas apvalks. Tai ir nodrošināta ātra darbība un plašs temperatūras mērījumu diapazons. Datu glabāšanas funkcija Įauj īslaicīgi saglabāt izmērīto vērtību. Šai mērierīcei ir paredzēta arī trauksmes funkcija, nepārtrauktas mērīšanas funkcija, iespēja pārslēgties starp °C/°F, minimālās/maksimālās/vidējās mērījumu vērtības noteikšana, fona apgaismojuma un lāzera/gaismas diodes (LED) starmeša kombinācija, ko var ieslēgt pēc vajadzības.

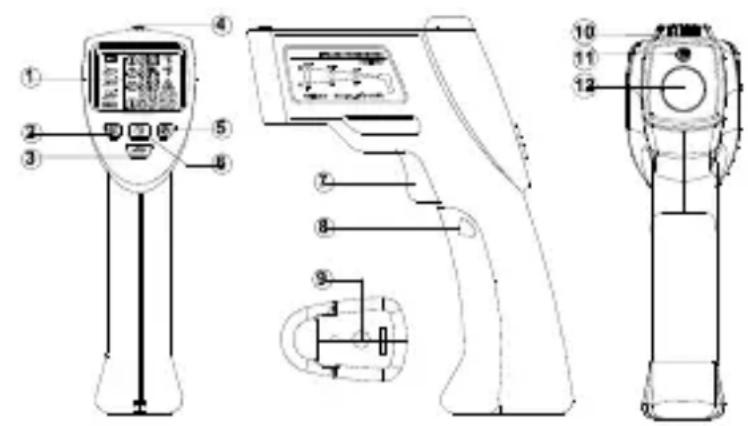

Taustiņi un daļas

1. LCD ekrāns
2. Virsmas temperatūras taustiņš
3. Starojamības taustiņš
4. LED indikators
5. Pelējuma režīma taustiņš
6. Termiskā tilta taustiņš
7. Mēlīte
8. Baterijas pārsegs
9. Atvere piestiprināšanai pie statīva
10. Vides sensors
11. Lāzera rādītājs
12. Infrasarkanās gaismas sensors

1. Zemas jaudas indikators
2. Augsta starojamība
3. Vidēja starojamība
4. Zema starojamība
5. Mērījuma fiksēšana
6. Rasas punkta temperatūra
7. Virsmas temperatūra
8. Brīdinājuma simbols
9. Grādi Fārenheita skalā
10. Grādi Celsija skalā
11. Vides temperatūra
12. Relatīvais mitrums

13 14 15 16 17 24 23 22 21 20 18 19

Mērinstrumenta ieslēgšana

Lai ieslēgtu mērinstrumentu, nospiediet mēlīti. Mērinstrumentu ieslēdzot, aktivizēsies iepriekšējā reizē izmantotie iestatījumi.

Drošība

Atverot pelējuma detektora apvalku, ṣemiet vērā, ka pat izslēgtai ierīcei dažos iekšējos kondensatoros var būt dzīvībai bīstams spriegums.

Ja ierīcei ir novērojami darbības traucējumi vai neparasta darbība, pārstājiet to lietot un veiciet aizsardzības pasākumus, lai novērstu tās lietošanu, kamēr tā nav rūpīgi pārbaudīta un salabota.

Infrasarkanās gaismas termometra (IRT) tehnoloğija

Infrasarkanās gaismas termometrs uztver infrasarkano starojumu, ko izdala objekts. Sensors nosaka, cik daudz infrasarkanā starojuma izdala objekts un ierīces iekšējais mikroprocesors pārveido mērījumu par temperatūras vērtību. Šī tehnoloģija nodrošina, ka ierīce var izmērīt objekta temperatūru, tam nepieskaroties. Lāzera rādītājs veido mērījumu veikšanas laukuma apli un nodrošina precīzāku tēmēšanu.

Priekšdarbi

Nepakļaujiet mērinstrumentu straujām temperatūras svārstībām, jo tādējādi var mazināties mērījumu precizitāte.

Nepielaujiet spēcīgus triecienus/instrumenta nomešanu.

Neaizsedziet temperatūras/mitruma sensorus, infrasarkano staru sensoru un lāzera rādītāju.

Starojamība

Starojamība ir fizikāls lielums, ko izmanto, lai aprakstītu materiāla enerģijas izstarošanas īpašības. Jo augstāka ir tās vērtība, jo vairāk starojuma materiāls izdala. Daudziem organiskiem materiāliem un virsmām starojamības vērtība ir apmēram 0,95. Sarakstu ar dažādu materiālu starojamības vērtībām skatīt turpmāk. Metāliskām virsmām vai spīdīgiem materiāliem ir maza starojamība. Šī iemesla dēļ Testboy pelējuma detektors ir aprīkots ar starojamības līmeņa iestaṭīšanas iespēju. Lai gan šāda iestaṭīšana ir iespējama, tomēr neiesakām mērīt temperatūru spīdīgām virsmām, piemēram, nerūsējošam tēraudam. Precīzāku mērījumu var iegūt, virsmu, kurai jāveic mērījumi, vispirms nokrāsojot melnā krāsā vai pārlīmējot ar līmlenti. Nevar veikt mērījumus caur caurspīdīgām virsmām, piemēram, caur stiklu. Tā tiks izmērīta stikla virsmas temperatūra.

Starojamības iestatīšana

Lai virsmas temperatūras mērījums būtu pareizs, vispirms jāiestata atbilstošais starojamības līmenis. Mērinstrumentam ir trīs iepriekš noteikti starojamības līmeņa iestatījumi:

▶ liela starojamība (0,95):

betons (sauss), kiege li (sarkanie, ar raupju virsmu), smilšakmens (ar raupju virsmu), marmors, jumta pape, apmetums (ar raupju virsmu), java, ĝipsis, parketa grīda (matēta), grīdas paneļi, PVH, paklājs, tapetes (ar reljefu rakstu), flīzes (matētas), stikls, alumīnijs (anodēts), emalja, koks, gumija, ledus;

▶ vidēja starojamība (0,85):

granīts, bruğakmens, skaidu plātnes, tapetes (ar nelielu reljefu rakstu), laka (tumša), metāls (matēts), keramika, āda;

▶ maza starojamība (0,75):

porcelāns (balts), laka (gaiša), korkis, kokvilna.

— Lai izmainītu starojamības iestatījumu, spiediet taustinu parādīts nepieciešamais starojamības līmenis.

, līdz uz ekrāna tiek

Temperatūras mērīšana

Lai izmērītu temperatūru, pavērsiet infrasarkanās gaismas sensora atveri uz objektu un nospiediet mērīšanas taustiņu.

Pārliecinieties, ka mērīšanas laukums nav lielāks par mērāmo objektu. Mērīšanas brīdī uztvertās temperatūras vērtība tiek parādīta uz displeja. Lai noteiktu karstāko punktu uz objekta, notēmējiet Testboy pelējuma detektoru ārpus mērāmās vietas. Tad, turot nospiestu temperatūras mērīšanas taustiņu, ar zigzagveida kustībām virziet mērinstrumentu pāri mērāmajai vietai, līdz ir noteikta vieta ar augstāko temperatūru.

Pēc temperatūras mērīšanas taustiņa atlaišanas uztvertās temperatūras vērtība apmēram 60 sekundes būs redzama uz ekrāna. Pa to laiku būs redzams uzraksts „HOLD”. Pēc tam ierīce automātiski izslēgsies, lai taupītu energiju.

Ar taustiņu „AB” izvēlieties temperatūras attēlošanas mērvienību (°C/°F). Ja lāzera rādītājs ir ieslēgts, tas norāda mērījuma vietas aptuveno viduspunktu. Tas Įauj veikt precīzāku mērījumu. Lai aktivizētu lāzeru, turiet vienlaicīgi nospiestu temperatūras mērīšanas taustiņu un taustiņu ar lejupvērsto bultiņu, līdz lāzers ieslēdzas. Uz ekrāna tiek parādīts lāzera simbols.

Lai lāzeru izslēgtu, vēlreiz turiet nospiestu temperatūras mērīšanas taustiņu un taustiņu ar lejupvērsto bultiņu, līdz lāzera simbols pazūd.

Veicot mērījumu tumšā vietā, ekrānam var ieslēgt fona apgaismojumu, spiežot temperatūras mērīšanas taustiņu un taustiņu ar augšupvērsto bultiņu.

Virsmas temperatūras mērīšana

— Režīms ir paredzēts objekta virsmas temperatūras mērīšanai. Lai to aktivizētu, nospiediet taustiņu [icon] .
— Pavērsiet mērinstrumentu uz objektu, nospiediet un turiet nospiestu mēlīti. Lāzera rādītājs ieslēgsies, iezīmējot vietu, no kuras sensors var uztvert infrasarkano starojumu.
— Uz ekrāna tiks parādīta virsmas temperatūra mērāmajā vietā. Pēc mēlītes atlaišanas uz ekrāna saglabāsies pēdējā mērījuma vērtība.

Stipri atstarojošas vai caurspīdīgas virsmas var ietekmēt virsmas temperatūras mērījumus. Ja nepieciešams, nosedziet virsmu ar matētu līmlenti un ľaujiet tai pirms mērīšanas pielāgoties virsmas temperatūrai.

Termālā tilta režīms

Termālā tilta režīmā mērierīce salīdzina virsmas temperatūru ar vides temperatūru. Ja starpība ir pietiekami liela, virs ekrāna esošā gaismas diode maina krāsu no zaļas uz dzeltenu vai sarkanu, norādot uz termālo tiltu iespējamību.

— Lai aktivizētu termālā tilta režīmu, nospiediet taustiņu
— Pavērsiet mērinstrumentu uz objektu un nospiediet mēlīti. Lāzera rādītājs ieslēgsies, iezīmējot vietu, no kuras sensors var uztvert infrasarkano starojumu.
— Uz ekrāna tiks parādīta objekta virsmas temperatūra 888.8 mērāmajā vietā, kā arī vides temperatūra 88.8. Pēc mēlītes atlaišanas uz ekrāna saglabāsies pēdējais mērījums.
— Virs ekrāna esošā gaismas diode mainīs krāsu, norādot uz termālā tilta klātesamības iespējamību.

Zala krāsa: maza temperatūru starpība. Termālais tilts nav uztverts.
Dzeltena krāsa: vidēja temperatūru starpība. lespējams termālais tilts. Pārbaudiet atkārtoti citā laikā, lai par to pārliecinātos.
Sarkana krāsa: liela temperatūru starpība. Uztverts termālais tilts. Uz ekrāna mirgos virsmas temperatūras mērījuma ikona.

Ja ir uztverts termālais tilts, pārbaudiet izolāciju.

Pelējuma brīdinājuma režīms

Pelējuma brīdinājuma režīmā mērierīce salīdzina virsmas temperatūru ar rasas punkta temperatūru. Rasas punkta temperatūru aprēķina, izmantojot vides temperatūras un gaisa relatīvā mitruma vērtības. Ja temperatūru atšķirība ir pietiekami maza, LED gaisma virs ekrāna no zaļas krāsas mainīsies uz dzeltenu vai sarkanu, norādot par pelējuma klātbūtnes iespējamību.

— Lai ieslēgtu pelējuma brīdinājuma režīmu, nospiediet taustiņu
— Pavērsiet mērinstrumentu uz objektu un nospiediet mēlīti.
— Lāzera rādītājs ieslēgsies, iezīmējot vietu, no kuras sensors var uztvert infrasarkano starojumu.
— Uz ekrāna tika parādīta objekta virsmas temperatūra 888.9 mērijuma vietā, vides temperatūra , relativais gaisa mitrums un rasas punkta temperatūra
Pēc mēlītes atlaišanas uz ekrāna saglabāsies pēdējais mērījums.
— Virs ekrāna esošās LED gaisma norādīs uz iespējamo pelējuma klātbūtnes risku:
zaļa krāsa: liela temperatūru starpība. Pelējuma klātbūtnes risks nav konstatēts;
▶ dzeltena krāsa: vidēja temperatūru starpība. Pelējuma klātbūtne ir iespējama;
▶ sarkana krāsa: maza temperatūru starpība. Pelējuma klātbūtnes risks ir augsts. Uz displeja mirgos attiecīgais mērījums, kas varētu attiekties uz iespējamo cēloni.

Ja ir atklāts augsts pelējuma klātbūtnes risks, samaziniet gaisa mitrumu vai paaugstiniet vides temperatūru.

Pelējuma detektors nevar atklāt pelējuma sporas. Mērinstruments tikai norāda, ka pelējuma veidošanās konkrētajā vietā ir iespējama.

°C/°F režima maina

Lai pārslēgtos starp mērījuma rādīšanu Celsija skalā un Fārenheita skalā, apmēram trīs sekundes turiet nospiestu taustiņu

Automātiskā izslēgšanās

Apmēram 25 sekundes pēc mēlītes atlaišanas mērinstruments automātiski izslēgsies.

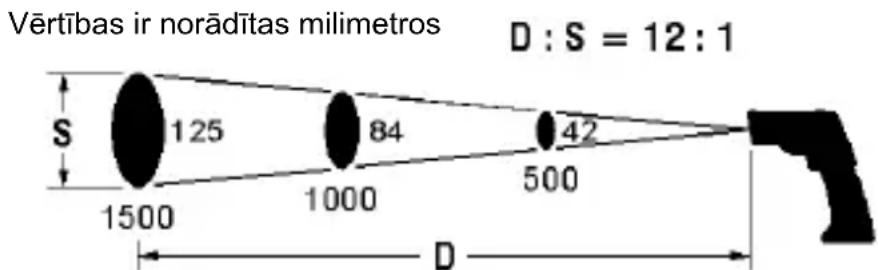

Mērījuma vietas izmērs — attāluma un mērījuma vietas izmēru attiecība (D/S)

Lai nodrošinātu precīza rezultāta iegūšanu, mērāmajam objektam jābūt lielākam par IS termometra mērījuma vietu. Mērinstruments parāda visas mērījuma virsmas vidējo temperatūru. Jo mazāks ir mērāmais objekts, jo tuvāk jānovieto detektors. Mērījumu vietas precīzie izmēri ir attēloti turpmāk redzamajā attēlā. Tā ir arī uzdrukāta uz mērinstrumenta.

Lai mērījumi būtu precīzi, objektam jābūt vismaz divreiz lielākam par mērījuma vietu!

Vērtības ir norāditas milimetros D : S = 12 : 1 S 125 84 42 1500 1000 500 D

Attālums (D) : mērīšanas laukuma diamets (S)

Tehniskā apkope un tīrīšana

Lai izvairitos no strāvas triecieniem, neļaujiet šķidrumam iekļūt ierīces apvalka iekšpusē.

Regulāri tīriet ierīces apvalku ar sausu drānu, neizmantojot nekādus tīrīšanas līdzekļus. Neizmantojiet abrazīvus vai šķīdinātājus saturošus tīrīšanas līdzekļus.
Netīrumu dālīnas, kas nav pielipušas, nopūtiet no infrasarkanās lēcas. Pārējos netīrumus notīriet ar objektīva tīrāmo otiņu ar smalkiem sariem.

Bateriju maiņa

Ja ierīce ilgu laiku netiks izmantota, izņemiet baterijas un glabājiet ierīci vietā, kas nav pārāk karsta un pārāk mitra.

Neatstājiet ierīcē lietotas baterijas. Pat baterijas, kurām ir nodrošināta aizsardzība pret noplūdēm, var sarūsēt un izdalīt gan Jūsu veselībai, gan ierīcei kaitīgas kīmiskās vielas.

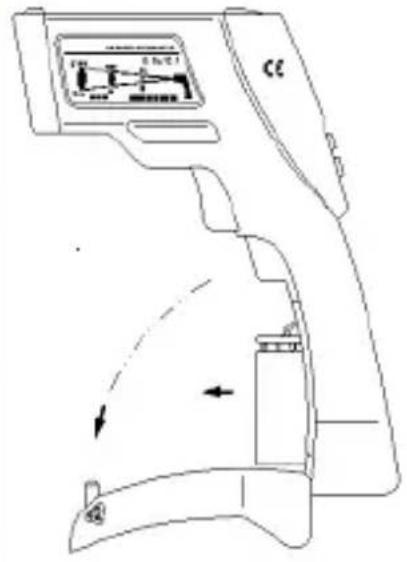

Darbību secība

Kad uz displeja tiek parādīts baterijas simbols jānomaina baterija.
Izslēdziet ierīci.
Saspiediet apvalku pie simbola OPEN abās bateriju nodalījuma vāciņa pusēs un velciet to prom no mērinstrumenta, lai atvērtu nodalījumu. Skatīt attēlu pa labi.
Nomainiet baterijas ar jaunām tāda paša veida baterijām, aizveriet vāciņu un pastumiet to uz augšu.

Neizmetiet baterijas kopā ar mājsaimniecības atkritumiem. Izmantojiet vietējo pilnvaroto savākšanas punktu.

Klūdu ziņojumi

Temperatūras sensors nav pielāgojies videi

— Mērinstruments ir pakļauts straujai temperatūru svārstībai, tāpēc tam ir nepieciešams laiks, lai pielāgotos pašreizējai videi.
- Pirms mērījumu sākšanas mērinstrumentam apmēram 10–30 minūtes ir jāpielāgojas jaunajiem vides apstākļiem.

°C °F

Vides temperatūra ārpus darba temperatūras diapazona

— Mērinstruments nevar darboties, jo vides temperatūra ir pārāk augsta vai pārāk zema.
- Šādā vidē mērījumus veikt nav iespējams.

Virsmas temperatūra ir ārpus mērījumu diapazona

— Mērāmajā punktā objekta virsmas temperatūra ir pārāk augsta vai pārāk zema, lai to varē tu izmērīt.
- Šī objekta temperatūru nevar izmērīt.

• Instrumenta sistēmai radusies klūda.
  — Lai mērinstrumentu atiestatītu, izņemiet bateriju, pagaidiet pāris sekundes un ievietojiet to atpakaj.

Ja problēmu neizdodas novērst, iespējams, mērinstruments ir jānogādā uz remontdarbnīcu.

Tehniskā specifikācija

Darba temperatūra	-10 — +40°C, < 80% rel. mitrums, bez kondensēšanās
Glabāšanas temperatūra	-20 — +60°C, < 70% rel. mitrums, glabāt bez baterijām
Barošana	1 x 9 V bloka baterija
Mērījumu diapazons	-20 līdz +350°C, izšķirtspēja 0,1°C
Precizitāte (IS) +10 ~ +30°C	± 1% vai 1,0°C
Precizitāte (IS) -10 ~ +90°C	± 3% vai 3,0°C
Precizitāte (IS) +90 ~ +350°C	± 5% vai 5,0 C
Mērījumu diapazons(vides temperatūrai)	-10° — +40°C (parasti ± 1°C)
Mērījumu diapazons(gaisa mitrums)	10—90% (< 20% ± 3%; 20—60% ± 2%; > 60% ± 3%)
Darbības augstums	< 2000 m
Starojamība	0,75; 0,85; 0,95
Mērījuma veikšanas/reakcijas laiks	0,5 s
Spektrālā rezonanse	8—14 μm
Akumulatora uzlādes līmeņa displejs	Baterijas simbols uz displeja, ja uzlādes līmenis ir zemāks par 20%
Attāluma un mērīšanas laukuma diametra attiecība	12:1
Akumulatora darbības laiks	Vismaz 100 stundu nepārtrauktas lietošanas
Izmēri	190 x 130 x 55 mm
Svars	apm. 280 g (kopā ar baterijām)
Displejs	Šķidro kristālu displejs
Piederumi	Lietošanas instrukcija, 9 V baterija
