BEDIENUNGSANLEITUNG TV 328 Testboy

TV 328 Bedienungsanleitung

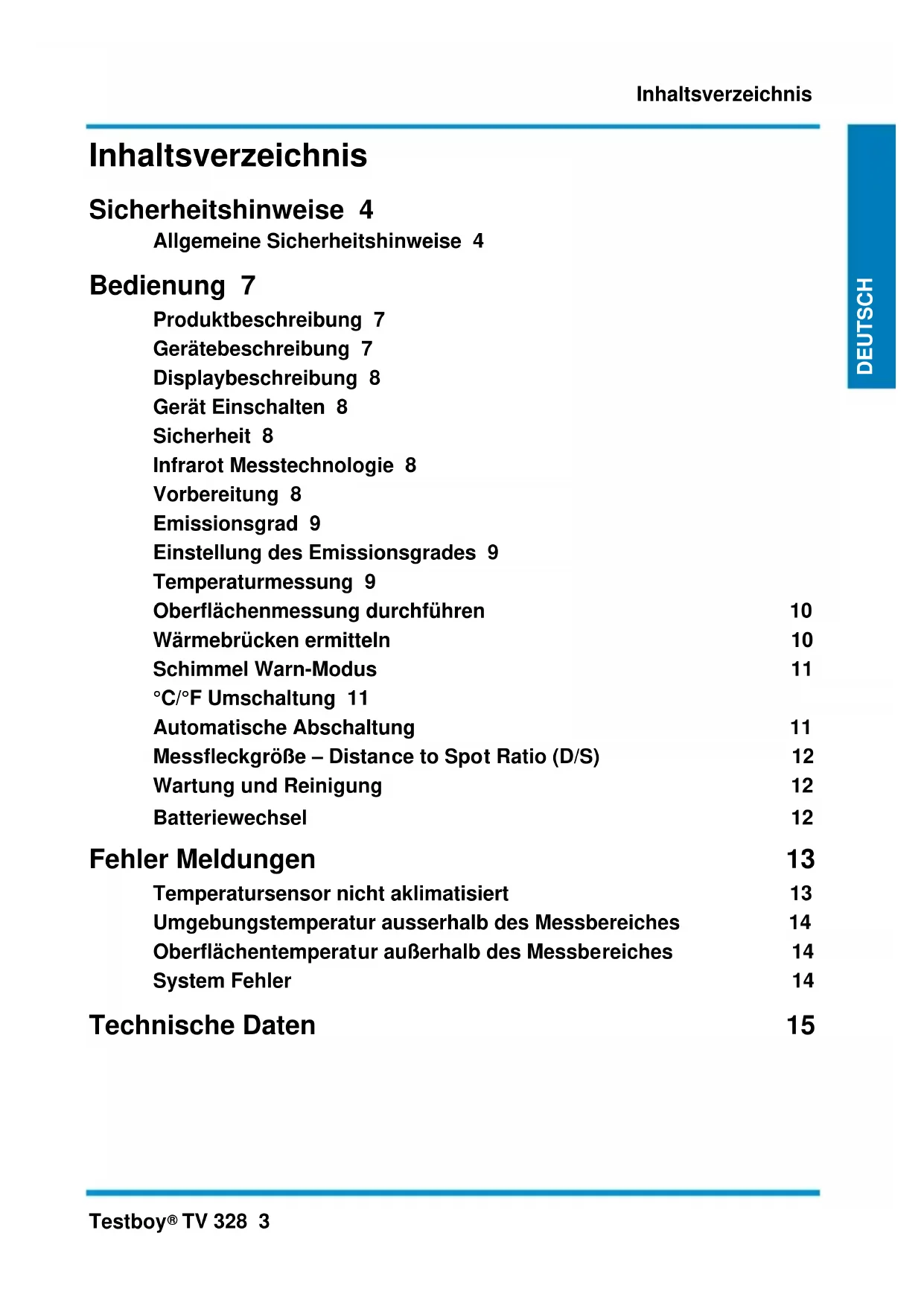

TV 328 3 DEUTSCH Inhaltsverzeichnis Sicherheitshinweise 4 Allgemeine Sicherheitshinweise 4 Bedienung 7 Produktbeschreibung 7 Gerätebeschreibung 7 Displaybeschreibung 8 Gerät Einschalten 8 Sicherheit 8 Infrarot Messtechnologie 8 Vorbereitung 8 Emissionsgrad 9 Einstellung des Emissionsgrades 9 Temperaturmessung 9 Oberflächenmessung durchführen 10 Wärmebrücken ermitteln 10 Schimmel Warn-Modus 11 °C/°F Umschaltung 11 Automatische Abschaltung 11 Messfleckgröße – Distance to Spot Ratio (D/S) 12 Wartung und Reinigung 12 Batteriewechsel 12 Fehler Meldungen 13 Temperatursensor nicht aklimatisiert 13 Umgebungstemperatur ausserhalb des Messbereiches 14 Oberflächentemperatur außerhalb des Messbereiches 14 System Fehler 14 Technische Daten 15Sicherheitshinweise 4 Testboy

TV 328 Sicherheitshinweise

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Sicherheitshinweise Testboy

TV 328 5 DEUTSCH Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE- geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © 2014 Testboy GmbH, Deutschland. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.Sicherheitshinweise 6 Testboy

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung Testboy

TV 328 7 DEUTSCH Bedienung Vielen Dank, dass Sie sich für das Testboy

TV 328 entschieden haben. Das Testboy

TV 328 wurde nach dem heutigen Stand der Technik gebaut. Das Gerät entspricht den aktuellen Standards und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Viel Spaß mit Ihrem neuen Testboy

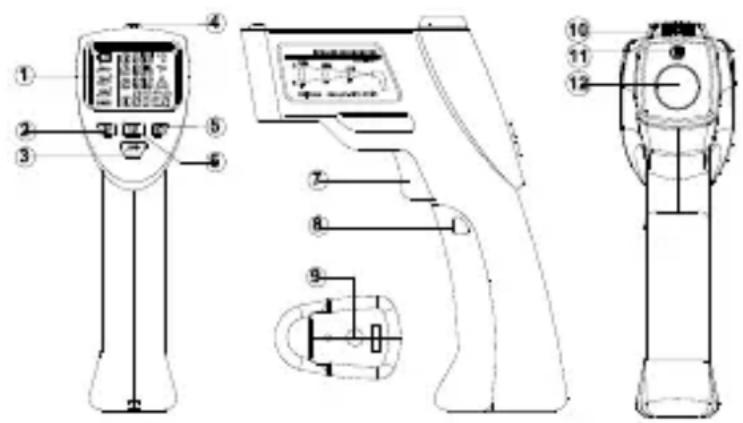

TV 328 ist ein Infarot Temperaturmessgerät mit Taupunktermittlung. Produktbeschreibung Die berührungslose Temperaturmessung eignet sich ideal dort, wo eine herkömmliche Kontakt- Temperaturmessung nicht möglich ist. Das Gerät zeichnet sich durch schnelle Ansprechzeit und einen grossen Temperaturmessbereich in einem robusten und praktischen Pistolengehäuse aus. Die Data-Hold-Funktion ermöglicht das kurzzeitige Speichern des Messwertes. Weiterhin ist das Gerät mit einer Dauermessfunktion, °C/°F Umschaltung, einem Laser-Kranz, Taupunktermittlung und einer Hintergrundbeleuchtung ausgestattet. Es können Wärme- sowie Kältebrücken so wie Gefahren vor Schimmelbildung im Nu ermittelt werden. Gerätebeschreibung

2. Oberflächentemperatur-Taste

5. Schimmelwarnung-Modus-Taste

6. Wärmebrücken-Modus-Taste

10. Umgebungssensoren

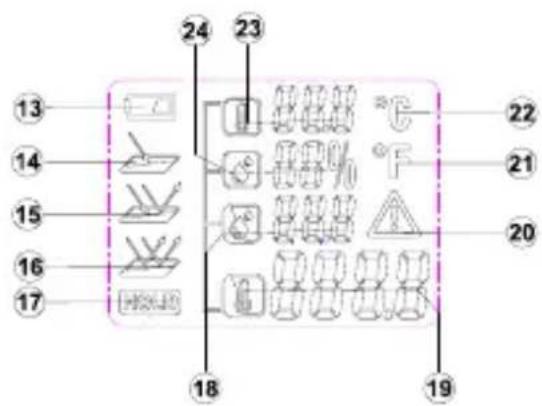

TV 328 Displaybeschreibung

19. Oberflächentemperatur

23. Umgebungstemperatur

24. Relative Luftfeuchte

Gerät Einschalten Um das Gerät einzuschalten, drücken Sie kurz auf die Mess-Taste. Das Gerät startet mit den zuletzt verwendeten Einstellungen. Sicherheit

Bei geöffneten Geräten daran denken, dass einige interne Kondensatoren auch nach Abschaltung noch lebensgefährliches Spannungspotential aufweisen können. Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das Gerät außer Betrieb setzen und sicherstellen, dass es bis nach erfolgter Überprüfung nicht mehr benutzt werden kann.

Infrarot Messtechnologie Ein Infrarot Thermometer erfasst die Infrarotstrahlung die ein Objekt aussendet. Der Infrarotdetektor erfasst die Intensität der ausgestrahlten Infrarotstrahlung, der interne Mikroprozessor errechnet daraus die Temperatur. Mit dieser Methode können Temperaturen an Objekten ohne eine physikalische Berührung ermittelt werden. Der Laser-Pointer bildet einen Kreis und ist dabei behilflich die Messfläche anzuvisieren. Vorbereitung Messen Sie mit dem Gerät keine zu extremen Temperaturunterschiede, die Genauigkeit des Gerätes wird dadurch beeinträchtigt. Vermeiden Sie harte Schläge oder ein Herunterfallen des Gerätes Vermeiden Sie eine Abdeckung der Infrarotsensor-Öffnung, des Umgebungssensors und des Laser-Pointers.Bedienung Testboy

TV 328 9 DEUTSCH Emissionsgrad Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieab-strahlungs-Charakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials Strahlungen auszusenden. Viele organische Materialien und Oberflächen haben einen Emissionsgrad zwischen 0,85 und 0,95. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad. Daher ist das Testboy

TV 328 mit drei voreingestellten Emissionsgradeinstellung ausgestattet. Trotz des einstellbaren Emissionsgrades wird es nicht empfohlen, auf glänzenden Oberflächen (Edelstahl usw.) zu messen. Genauere Messwerte erhält man, wenn man die Messstelle mit schwarzer Farbe oder Klebeband abklebt. Messungen können nicht durch transparente Oberflächen, wie z.B. durch Glas, vorgenommen werden. Stattdessen wird die Oberflächen-temperatur der Glasfläche gemessen. Einstellung des Emissionsgrades Um die korrekte Oberflächentemperatur eines Objektes zu erfassen ist es erforderlich den korrekten Emissionsgrad einzustellen. Es können drei voreingestellte Modi verwendet werden: ► Hoher Emissionsgrad (0.95) Beton (trocken), Steine (rot, Natur), Sandstein (Natur), Marmor, Teerpappe, Stuck (Natur), Mörtel, Gips, Parkett, Fußboden (Matt), Vertäfelung, PVC, Teppich, Tapete (gemustert), Fliesen (Matt), Glas, Aluminium (eloxiert), Emaille, Holz, Gummi, Eis ► Mittlerer Emisionsgrad (0.85) Granit, Pflasterstein, Faserplatte, Tapete (leicht bemustert), Lack (dunkel), Metall (Matt), Keramik, Leder ► Niedriger Emissionsgrad (0.75) Porzellan (weiss), Lack (hell), Kork, Baumwolle Um dem Emissionsgrad einzustellen, drücken Sie die -Taste bis der korrekte Emissionsgrad angezeigt wird. Temperaturmessung Zum Messen von Temperaturen richten Sie die Öffnung des IR-Sensors auf das zu messende Objekt und drücken Sie die Taste zur Temperaturmessung. Vergewissern Sie sich, dass die Messfleckgröße nicht größer als das Messobjekt ist. Der aktuell ermittelte Temperaturwert wird in der LCD-Anzeige angezeigt. Zur Lokalisierung der heißesten Stellen eines Objektes wird das Testboy

TV 328 auf einen Punkt außerhalb des gewünschten Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit "Zickzack"-Bewegungen "abgesucht", bis die heißeste Stelle gefunden ist. Nachdem Sie die Taste zur Temperaturmessung losgelassen haben, wird der ermittelte Temperaturwert noch ca. 25 Sekunden angezeigt. Während dieser Zeit wird "HOLD" angezeigt. Nach ca. 25 Sekunden schaltet sich das Gerät selbstständig aus, um Batteriekapazität zu sparen. Bei gedrückter Mess-Taste markiert ein Laserkranz die Messfläche. Dadurch werden präzise Messungen erleichtert.Bedienung 10 Testboy

TV 328 Oberflächenmessung durchführen Um eine Oberflächenmessung durchzuführen, drücken Sie die -Taste um den Modus einzustellen. Richten Sie das Gerät auf das zu messende Objekt und drücken Sie die Mess-Taste. Im Display wird die ermittelte Temperatur der anvisierten Messfläche angezeigt. Lassen Sie die Mess-Taste los, wird der Messwert eingefroren (HOLD).

Stark reflektierende oder transparente Oberflächen kann die Messung beeinträchtigen. Wenn nötig kleben Sie die Messfläche mit mattem Klebeband ab, warten Sie bis das Band die Temperatur des Objektes angenommen hat und führen dann die Messung durch.

Wärmebrücken ermitteln Im Wärmebrücken-Modus wird die Oberflächentemperatur mit der Umgebungstemperatur verglichen. Ist der Unterschied dieser Temperaturen zu groß, zeigt die LED über dem Display dieses deutlich mit den Farben Grün, Gelb und Rot an, um das Vorhandensein einer möglichen Wärmebrücke zu ermitteln. Um den Wärmebrücken-Modus zu aktivieren, drücken Sie die -Taste. Richten Sie das Gerät auf das Objekt und halten Sie die Mess-Taste gedrückt. Der Laser- Kreis zeigt den erfassten Bereich an. Das Display zeigt die aktuelle Temperatur des Objektes neben der ermittelten Umgebungstemperatur . Nach Loslassen der Mess-Taste werden die Messwerte eingefroren. Die LED über dem Display zeigt deutlich die Möglichkeit einer vorhandenen Wärme- oder Kältebrücke an. ► Grün: Geringer Temperaturunterschied. Keine Gefahr einer Wärme- oder Kältebrücke. ► Gelb: Mittelmäßiger Temperaturunterschied. Möglichkeit einer Wärme- oder Kältebrücke vorhanden. Wiederholen Sie den Messvorgang zu einem späteren Zeitpunkt noch einmal um das Ergebnis zu verifizieren. ► Rot: Hoher Temperaturunterschied! Wärme- oder Kältebrücke entdeckt! Das Messergebnis wird blinkend dargestellt um auf eine mögliche Gefahr hinzudeuten.

Überprüfen Sie die Isolierung an der Stelle wo eine mögliche Wärme- oder Kältebrücke erfasst wurde.Bedienung Testboy

TV 328 11 DEUTSCH Schimmel Warn-Modus Bei der Schimmel-Warnung vergleicht das Gerät die ermittelte Oberflächentemperatur eines Objektes mit dem ermittelten Taupunkt. Dieser wird mit Hilfe der vorhandenen Luftfeuchtigkeit und der Umgebungstemperatur ermittelt. Besteht eine Gefahr der Schimmelbildung, zeigt die LED über dem Display dieses deutlich mit den Farben Grün, Gelb oder Rot an. Um den Schimmel Warn-Modus einzustellen, drücken Sie die -Taste. Richten Sie das Gerät auf das zu messende Objekt und drücken Sie die Mess-Taste. Der Laser-Pointer bildet einen Kreis um die Messfläche anzudeuten. Im Display wird nun die ermittelte Oberflächentemperatur , die Luftfeuchtigkeit , die Umgebungs- so wie die Taupunkttemperatur angezeigt. Lassen Sie die Mess-Taste los, werden die Messergebnisse eingefroren (HOLD). Die LED über dem Display zeigt die mögliche Gefahr einer Schimmelbildung an: ► Grün: Keine oder sehr geringe Gefahr einer Schimmelbildung. ► Gelb: Eine mögliche Gefahr der Schimmelbildung. Überprüfen Sie die Stelle mit Hilfe der Oberflächen- und Wärmebrückenmessung erneut. Wiederholen Sie die Messung zur Sicherheit zu einem späteren Zeitpunkt noch einmal. ► Rot: Hohes Risiko einer Schimmelbildung! Der verdächtige Messwert wird blinkend dargestellt um auf diese Gefahr hinzudeuten.

Reduzieren Sie die Luftfeuchtigkeit oder erhöhen Sie die Temperatur des Raumes um einer möglichen Schimmelbildung vorzubeugen!

Das Gerät kann keine Schimmelsporen aufspüren! Es ermittelt nur die Möglichkeit einer Schimmelbildung an der überprüften Stelle!

°C/°F Umschaltung Um zwischen Grad Celsius und Grad Fahrenheit, umzuschalten, halten Sie die - Taste für ca. 3 Sekunden gedrückt. Automatische Abschaltung Nach ca. 25 Sekunden schaltet sich das Gerät ab, um einer vorzeitigen Batterieentladung vorzubeugen.Bedienung 12 Testboy

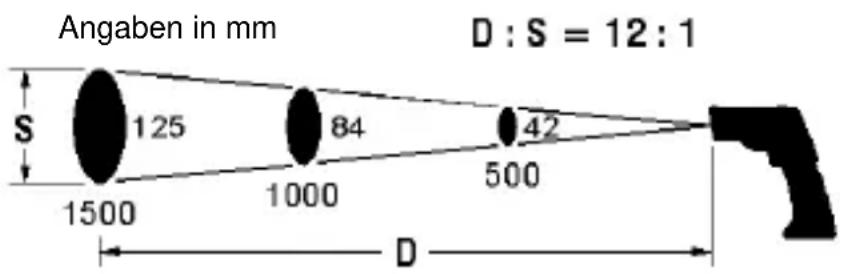

TV 328 Messfleckgröße – Distance to Spot Ratio (D/S) Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der Messfleck des Infrarot Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot Thermometer sein. Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt.

Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein!

Wartung und Reinigung

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

| Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden. | Blasen Sie lose Schmutzpartikel von der IR-Linse. Verbleibenden Schmutz bürsten Sie mit einer feinen Linsenbürste ab. Batteriewechsel Wenn das Gerät über längere Zeit nicht gebraucht wird, die Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu heißen Umgebung aufbewahren. Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. Angaben in mm Abstand (D): Messfleck (S)Fehler Meldungen Testboy

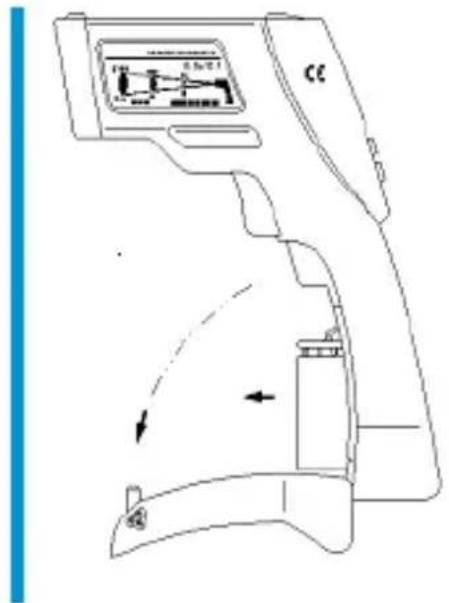

TV 328 13 DEUTSCH Vorgehensweise | Erscheint das Batteriesymbol im Display, deutet das auf eine verbrauchte Batterie hin; die Batterie muss dann ausgewechselt werden. | Gerät ausschalten. | Drücken Sie leicht das Batteriefach am oberen Ende zusammen und klappen Sie den Batteriefachdeckel nach vorne, wie in der Abbildung zu sehen. | Wechseln Sie die Batterie gegen eine Neue des gleichen Typs. | Achten Sie auf die richtige Polarität. | Klappen Sie den Batteriefachdeckel wieder an den Handgriff.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Fehler Meldungen Temperatursensor nicht aklimatisiert Das Gerät wurde zu hohen Temperaturunterschieden ausgesetzt und braucht eine gewisse Zeit um sich den neuen Umgebungsbedingungen anzupassen. Belassen Sie das Gerät für ca. 10 bis 30 Minuten in der neuen Umgebung bevor Sie eine Messung durchführen.Fehler Meldungen 14 Testboy

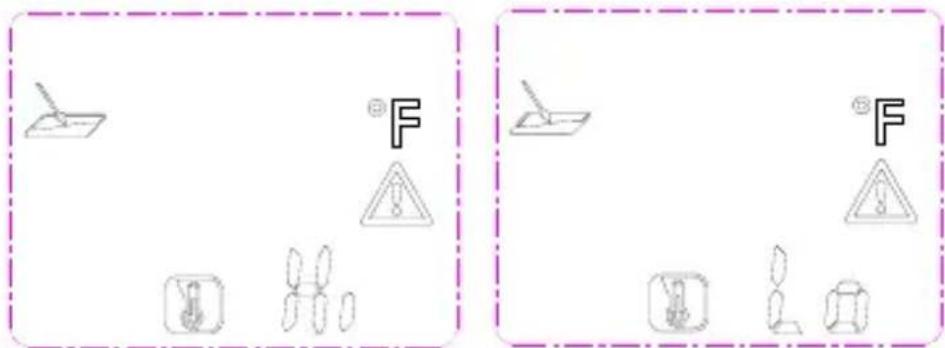

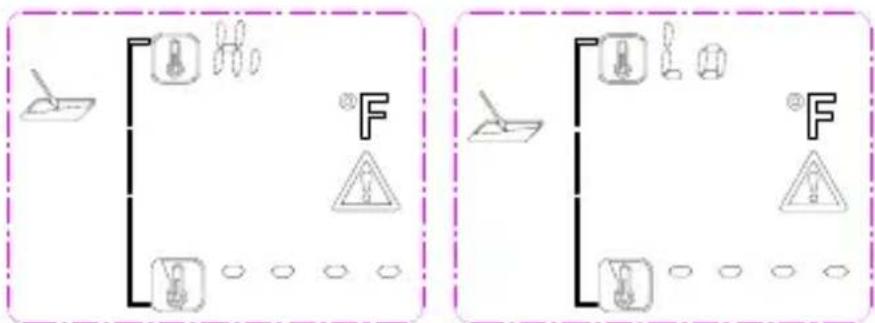

TV 328 Umgebungstemperatur ausserhalb des Messbereiches Die Umgebungstemperatur ist zu hoch oder zu niedrig für den einwandfreien Betrieb des Gerätes. Messung in dieser Umgebung ist nicht möglich. Oberflächentemperatur außerhalb des Messbereiches Die Temperatur an der Oberfläche des zu messenden Objektes ist außerhalb des Meßbereiches. Messung an dieser Oberfläche ist nicht möglich. System Fehler Es wurde ein Systemfehler festgestellt. Entfernen Sie die Batterien für ein paar Sekunden um das System neu zu starten.Technische Daten Testboy

Zeigt das Gerät weiterhin den Fehler, kontaktieren Sie unseren Service.

Technische Daten Arbeitstemperatur -10 - +40 °C, < 80 % rel. F., nicht kondensierend Lagertemperatur -20 - +60 °C, < 70% rel. F., ohne Batterien Stromversorgung 1 x 9 V Blockbatterie Messbereich (IR) -20 bis +350 °C, Auflösung 0,1 °C Genauigkeit (IR) +10 ~ +30 °C ± 1% oder 1,0 °C Genauigkeit (IR) -10 ~ +90 °C ± 3% oder 3 °C Genauigkeit (IR) +90 ~ +350 °C ± 5% oder 5 °C Messbereich (Umgebung) -10° - +40 °C (typ. ±1 °C) Messbereicht (Luftfeuchtigkeit) 10 – 90 % (<20 % ±3 %; 20 - 60 % ±2 %; >60 % ±3 %) Arbeitshöhe < 2000 m Emissionswert 0.75, 0.85, 0.95 Ansprechzeit 0,5 s Spektral Resonanz 8 – 14 µm Batteriezustandsanzeige Batteriesymbol im Display bei <20 % Abstand zum Spot 12:1 Batterielebensdauer min. 100 Std. Dauernutzung Abmessungen 190 x 130 x 55 mm Gewicht ca. 280 g inkl. Batterien Anzeige LC-Display Zubehör Bedienungsanleitung, 9 V BatterieTable of Contents 16 Testboy
