Produkttyp	Berührungsloses Infrarot-Thermometer
Marke	Testboy
Modell	TV 323
Abmessungen (L × H × P)	90 × 150 × 40 mm
Gewicht	ca. 130 g (inkl. Batterien)
Stromversorgung	2 Batterien 1,5 V Typ LR03/AAA
Messbereich	-50 °C bis +550 °C (-58 °F bis +1022 °F)
Genauigkeit (IR) bei 15~35 °C	±2% oder 2 °C +5 Digits
Genauigkeit (IR) Vollbereich	±3% oder 3 °C +10 Digits
Auflösung	0,1 °C (für -9,9~199,9 °C)
Ansprechzeit	1 s
Distance to Spot (D:S)	12:1
Emissionsgrad	0,95 (fest)
Funktionen	Berührungslose Messung, Ziel-Laser, Hintergrundbeleuchtung, Min/Max, Data Hold, °C/°F-Auswahl
Anzeige	LCD-Bildschirm
Betriebstemperatur	0-40 °C, <80% rF ohne Kondensation
Lagertemperatur	0-50 °C, <70% rF ohne Batterien
Wartung	Gehäuse mit einem feuchten Tuch reinigen; IR-Linse ausblasen; keine Scheuermittel verwenden
Sicherheit	Laser nicht in die Augen richten; elektromagnetische Felder vermeiden; Gerät nicht öffnen
Ersatzteile	Austauschbare Batterien (Typ LR03/AAA)
Mitgeliefertes Zubehör	Bedienungsanleitung

Häufig gestellte Fragen - TV 323 Testboy

Wie messe ich die Temperatur mit dem Testboy TV 323?

Richten Sie die IR-Sensoröffnung auf das Objekt und drücken Sie die Messtaste. Halten Sie sie gedrückt, um den Bereich zu scannen. Lassen Sie los, um den gemessenen Wert 10 Sekunden lang anzuzeigen.

Was ist der optimale Abstand für eine genaue Messung?

Der Abstand sollte an die Größe des Objekts angepasst werden. Das Verhältnis D:S (Distance to Spot) beträgt 12:1. Bei 100 cm beträgt der Spot ca. 8,5 cm. Das Objekt sollte mindestens doppelt so groß wie der Spot sein.

Wie ändere ich die Temperatureinheit zwischen °C und °F?

Drücken Sie die Taste °C/°F, um zwischen den Einheiten umzuschalten. Das entsprechende Symbol wird auf dem Bildschirm angezeigt.

Was bedeuten die Symbole auf dem Bildschirm?

SCAN: aktive Messung; HOLD: Wert halten; LASER: Laser ein; BACKLIGHT: Hintergrundbeleuchtung; MIN/MAX: Min/Max-Funktionen; Batteriesymbol: schwache Batterien.

Wie aktiviere oder deaktiviere ich den Laser?

Drücken Sie die Laser-Taste bei eingeschaltetem Gerät, bis das Laser-Symbol auf dem Bildschirm erscheint oder verschwindet. Der Laser schaltet sich bei der Messung automatisch ein, wenn er aktiviert ist.

Kann ich die Temperatur durch Glas messen?

Nein, die Messung durch transparente Oberflächen wie Glas ist nicht möglich. Das Gerät misst dann die Temperatur der Glasoberfläche selbst.

Wie tausche ich die Batterien aus?

Wenn das Batteriesymbol erscheint, ersetzen Sie die Batterien. Öffnen Sie das Fach im Griff, legen Sie zwei AAA/LR03-Batterien mit 1,5 V unter Beachtung der Polarität ein und schließen Sie es wieder.

Wie genau ist das Gerät?

Bei einer Umgebungstemperatur von 15-35 °C beträgt die Genauigkeit ±2% oder 2 °C (je nachdem, welcher Wert größer ist). Bei anderen Temperaturen beträgt sie ±3% oder 3 °C (+10 Digits).

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem feuchten Tuch ohne Reinigungsmittel. Für die IR-Linse blasen Sie Partikel aus und bürsten Sie vorsichtig mit einer Linsenbürste. Verwenden Sie keine Lösungsmittel.

Schaltet sich das Gerät automatisch aus?

Ja, nach dem Loslassen der Messtaste bleibt der Wert ca. 10 Sekunden angezeigt, dann schaltet sich das Gerät automatisch aus, um die Batterien zu schonen.

BEDIENUNGSANLEITUNG TV 323 Testboy

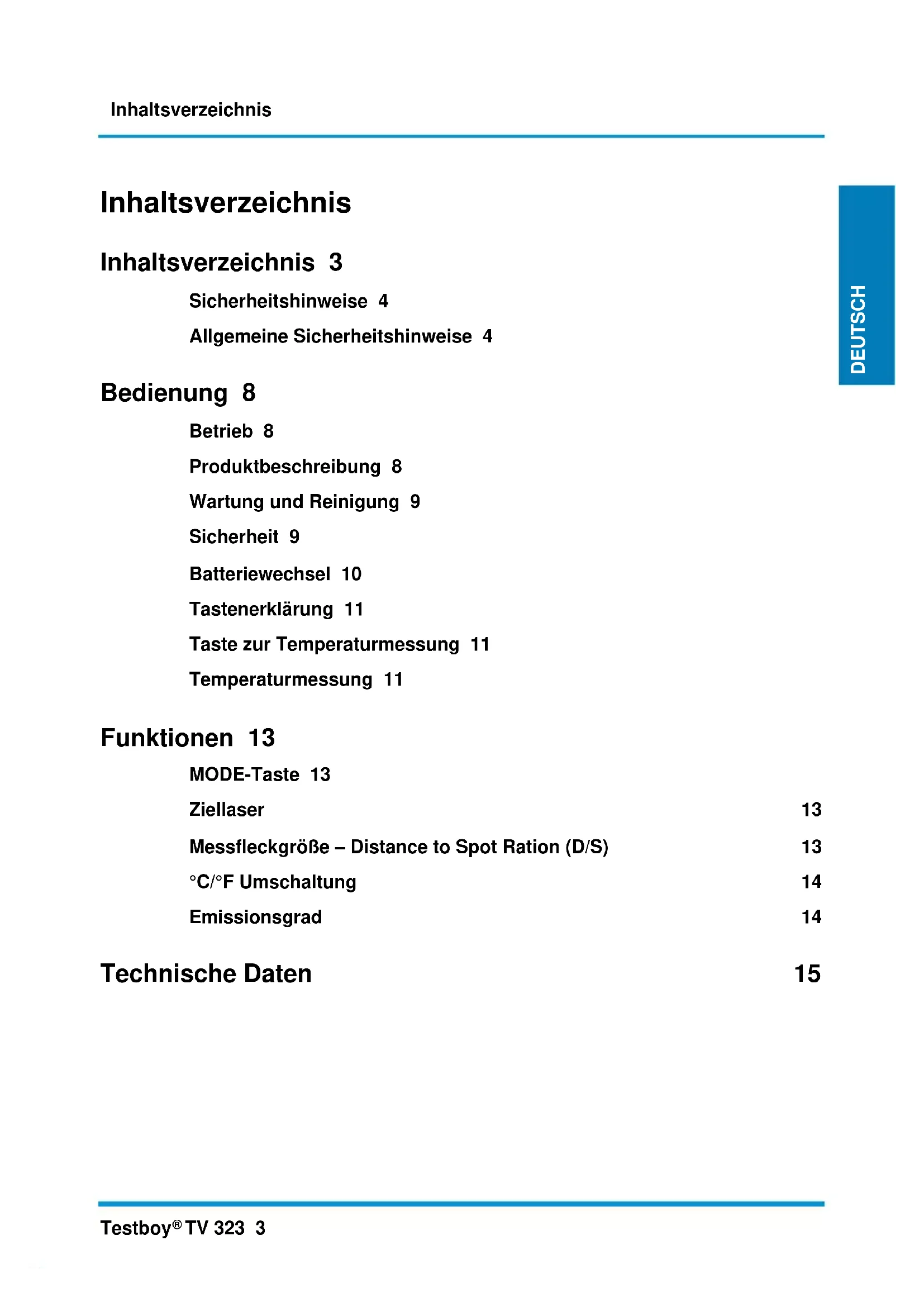

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 4

Bedienung 8

Betrieb 8

Produktbeschreibung 8

Wartung und Reinigung 9

Sicherheit 9

Batteriewechsel 10

Tastenerklarung 11

Taste zur Temperaturmessung 11

Temperaturmessung 11

Funktionen 13

MODE-Taste 13

Ziellaser 13

Messfleckgroße - Distance to Spot Ration (D/S) 13

^ / F Umschaltung 14

Emissionsgrad 14

Technische Daten 15

Sicherheitshinweise

WARNING

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommt kann.

Auch die Gefährung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNING

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNING

Richten Sie den Laserstrahl nie direkt oder indirect durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Höhe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNING

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäß Verwendung" unbedingt beachten.

WARNING

Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Höhe von elektrischen Schweiggeräten, Induktionsheizern und anderen elektromagnetischen Feldern.

Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.

Setzen Sie das Gerät nicht längerere Zeit hohen Temperaturen aus.

Vermeiden Sie staubige und feuchte Umgebungsbedingungen.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlösen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfern den Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt damit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zuändern © 2022 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schaden, die aus

dem Nichtbeachten der Anleitung

von Testboy nicht freiigegebenen Änderungen am Produkt oder

von Testboy nicht hergestellten oder nicht freiigegebenen Ersatzteilen

| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für dieichtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauf werden, kostenfrei zurückzunehmen und zu recycleln. Elektrogeräte)dürfen dann nicht mehr in die „normalen" Abfallströme eingebracht werden. Elektrogeräte sind separat zu recycleln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit thisem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein

Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklarung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für das Testboy® TV 323 entschieden haben. Das Testboy® TV 323 wurde nach dem heutigen Stand der Technik gebaut. Das Gerät entspricht den aktuellen Standards und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Viel Spaß mit ihrer neuen Testboy® TV 323!
Das Testboy® TV 323 ist ein Messgerät zur berührungslosen Temperaturmessung.

Betrieb

Die bestimmungsgemäß Verwendung umfasst das berührungslose Messen von Temperatren von -50 bis +550 °C. Zur Spannungsvorsorgung dürfen nur 1,5 V Mikrobatterien des Typs LR03, AAA oder baugleiche Typen verwendet werden.

Produktbeschreibung

Die berührungslose Temperaturmessung eignet sich ideal an drehenden oder unter Spannung stehenden Teilen usw., da eine herkömmliche Kontakt-Temperaturmessung an solchen Teilen nicht möglich ist. Das Gerätzeichnet sich durch schnelle Ansprechzeit und einen hohen Temperaturmessbereich in einem robusten und praktischen Pistolengehäuse aus. Die Funktion Data-Hold ermöglich das kurzzeitige Speichern des Messwertes. Weiterhin ist das Gerät mit einer Min-/Max, einem abschlbaren Laser inkl. einer Hintergrundbeleuchtung ausgestattet.

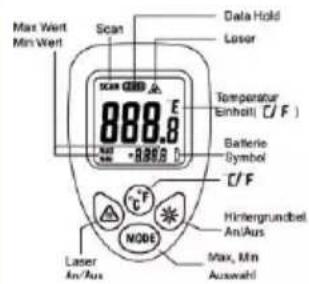

Display

Laser eingeschaltet

Hintergrundbeleuchtingeingeschaltet

Scan

Messung aktiv

HOLD

Temperaturhaltephase aktiv (Hold-Funktion)

Batteriesymbol

Gemessener Temperaturwert

Temperatureinheit

Min/Max

Messfunktionen

Wartung und Reinigung

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen halten.

Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden.
| Blasen Sie lose Schmutzpartikel von der IR-Linse. Verbleibenden Schmutz bürsten Sie mit einer feinen Linsenbürste ab.

Sicherheit

Bei geöffneten Geräten daran denken, dass eine interne Kondensatoren auch nach Abschaltung noch lebensgefährliches Spannungspotential aufweisen können.

Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das Gerätaußer Betrieb setzen und sicherstellen, dass es bis nach erfolgter Überprüfung nicht mehr benutzt werden kann.

Batteriewechsel

Wenn das Gerät über längerere Zeit nicht gebraucht wird, die Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu halten Umgebung aufbewahren.

Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden konnen, welche ihrer Gesundheit schaden bzw. das Gerät zerstären.

Vorphensweise

• Wenn die Arbeitsspannung der Batterie zu niedrig wird, erscheint auf der LCD-Anzeige das Batteriesymbol; die Batterie muss dann ausgewechselt werden.
  Das Testboy TV 323 benötigt zum Betrieb 2 × Micro, LR03, AAA oder baugleiche Typen.
  Öffnen Sie das Batteriefach, indem Sie den Batteriefachdeckel vom Haltegriff wegklappen.
  Wechseln Sie die Batterien gegen neue des gleichen Typs, achten Sie auf die Polarität,klappen Sie den Batteriefachdecke wieder an den Handgriff.

Batterien gehoren nicht in den Hausmull. Auch in Ihrer Höhe befindet sich eine Sammelstelle!

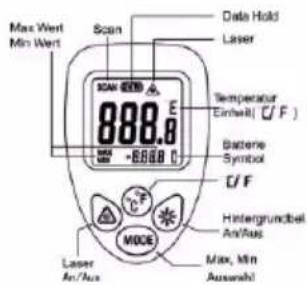

Tastenerklarung

Tasten

Die Tasten „Laser“, °C/°F und „Hintergrundbel.“ sind zum Aktivieren von Funktionen wie Laserpunkt, Hintergrundbeleuchtung, und Auswahl zwischen °C und °F.

MODE-Taste

Durch Drücken der MODE-Taste können Sie die Anzeige im kleinen Display zwischen Maximal- und Minimalwert umschalten.

Taste zur Temperaturmessung

Mit dieser Taste wird durch Betätigung die Temperaturmessung ausgelost.

Ist der Laserpunkt aktiviert, Symbol in der Anzeige, wird auch dieser aktiviert und zeigt die Mitte der Messfläche an.

Temperaturmessung

Zum Messen von Temperaturen richten Sie die Öffnung des IR-Sensors auf das zu messende Objekt und drücken Sie die Taste zur Temperaturmessung.

Vergewissern Sie sich, dass die Messfleckgroße nicht länger als das Messobjekt ist. Der aktuell ermitteltere Temperaturwert wird in der LCD-Anzeige angezeigt. Zur Lokalisierung der heißsten Stellen eines Objektes wird das Testboy® TV 323 auf einen Punkt außerhalb des gewünschten Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit „Zickzack“-Bewegungen „abgesucht“, bis die heißeste Stelle befinden ist.

Nachdem Sie die Taste zur Temperaturmessung losgelassen haben, wird der ermittelte Temperaturwert noch ca. 10 Sekunden angezeigt. Wahrend dieser Zeit wird „HOLD" angezeigt. Nach diesen 10 Sekunden schaltet sich das Gerät selbstständig aus, um Batteriekapazität zu sparen.

Wahlen Sie die für die Anzeige gewünschte Einheit (^ / ^) . Bei eingeschaltetem Laser markiert der Laserpunkt die ungebährte Mitte des Messfläche. Dadurch werden prazise Messungen erleichtert.

Funktionen

MODE-Taste

Durch Drücken der MODE-Taste können Sie zwischen verschiedene Messfunktionen umschalten:

"MIN"	Anzeige des geringsten Temperaturwertes während derMessung
"MAX"	Anzeige des höchsten Temperaturwertes während derMessung
Die Anzeige der Min und Max-Werte erfolgt unter der Hauptanzeige inDisplay.

Ziellaser

Bei eingeschaltetem Laser, zeigt Ihnen der Laserpunkt in etwa die Mitte des Messfläche an. Dies erleichtert das Durchführung exakter Messungen. Zur Aktivierung des Lasers drücken Sie bei eingeschaltem Gerät die „Lasersymboltaste“, bis in der LCD-Anzeige das Laser-Symbol erscheidt. Wird nun die Taste zur Temperaturmessung gedrückt, zeigt der Laserstrahl in etwa die Mitte des Messflecks an. Zur Deaktivierung drücken Sie bei eingeschaltetem Gerät die „Lasersymboltaste“, bis das Lasersymbol erlischt.

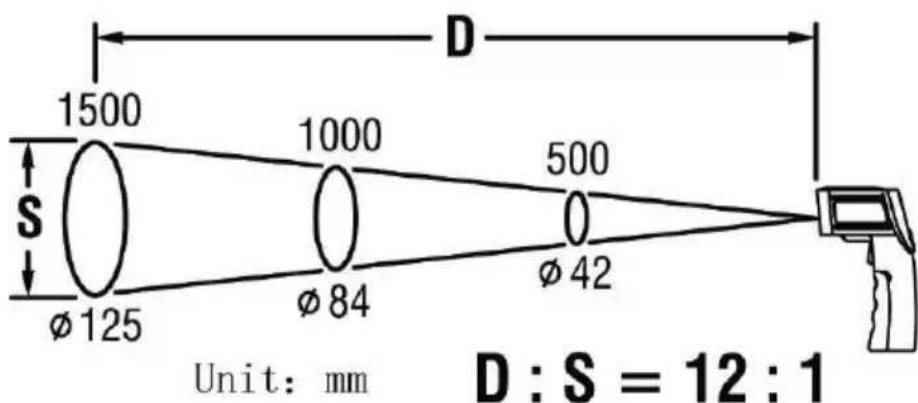

Messfleckgroße - Distance to Spot Ration (D/S)

Um genaue Messergebnisse zu erzielen, muss das Messobjekt großer als der Messfläche des Infrarot Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist,为重点 kürzer muss die Entfernung zum Infrarot Thermometer sein. Die genaue Messfleckgroße können Sie dem folgenden Diagramm entnehmen. Ebenso ist diese auf dem Gerät aufgedrucht.

Für genaue Messungen sollen das Messobjectekt wenigerens doppelt so groß wie der Messfleck sein!

d.h. bei einem Abstand von 100 cm hat die Messflache eine große von ca. 8,5 cm.

°C/°F Umschaltung

Mit der „°C/°F“-Taste, kann die Temperaturanzeige zwischen °C und °F umgeschaltet werden.

Emissionsgrad

Das Gerät ist auf einen Emissionsgrad von 0,95 voreingestellt!

Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je hoher dieser Wert,esto hoher ist die Fähigkeit des Materials Strahlungen auszusenden.Viele organische Materialien und Oberflächen haben einen Emissionsgrad von ca. 0,95.Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad.Genauere Messwerte erhalt man, wenn man die Messstelle mit schwarzer Farbe oder Klebeband abklebt. Messungen konnen nicht durch transparente Oberflächen, wie z.B. durch Glas,vorgenommen werden.Stattdessen wird die Oberflächen-temperatur der Glasfläche gemessen.

Technische Daten

Messbereich	-50 °C bis +550 °C -58 °F bis + 1022 °F
Lagertemperatur	0-50 °C, < 70% rel. F., ohne Batterien
Stromversorgung	2 × 1,5 V Typ Micro LR 03, AAA
Arbeitstemperatur	0-40 °C, < 80 % rel. F., nicht kondensierend
Genauigkeit (IR) 15~35 °C	± 2% oder 2 °C +5 Digits
Genauigkeit (IR) -50~550 °C	± 3% oder 3 °C +10 Digits
Max. Arbeitshöhe	< 2000 m
Emissionswert	0,95
Ansprechzeit	1 s
Auflösung (-9,9~199,9 °C)	0,1 °C
Batteriezustandsanzeige	Batteriesymbol im Display
D:S (Distance to Spot)	12:1
Abmessungen	90 × 150 × 40 mm (B × H × T)
Gewicht	ca. 130 g inkl. Batterien
Anzeige	LC-Display
Zubehrör	Bedienungsanleitung
