BEDIENUNGSANLEITUNG TV 325 Testboy

TV 325 Bedienungsanleitung

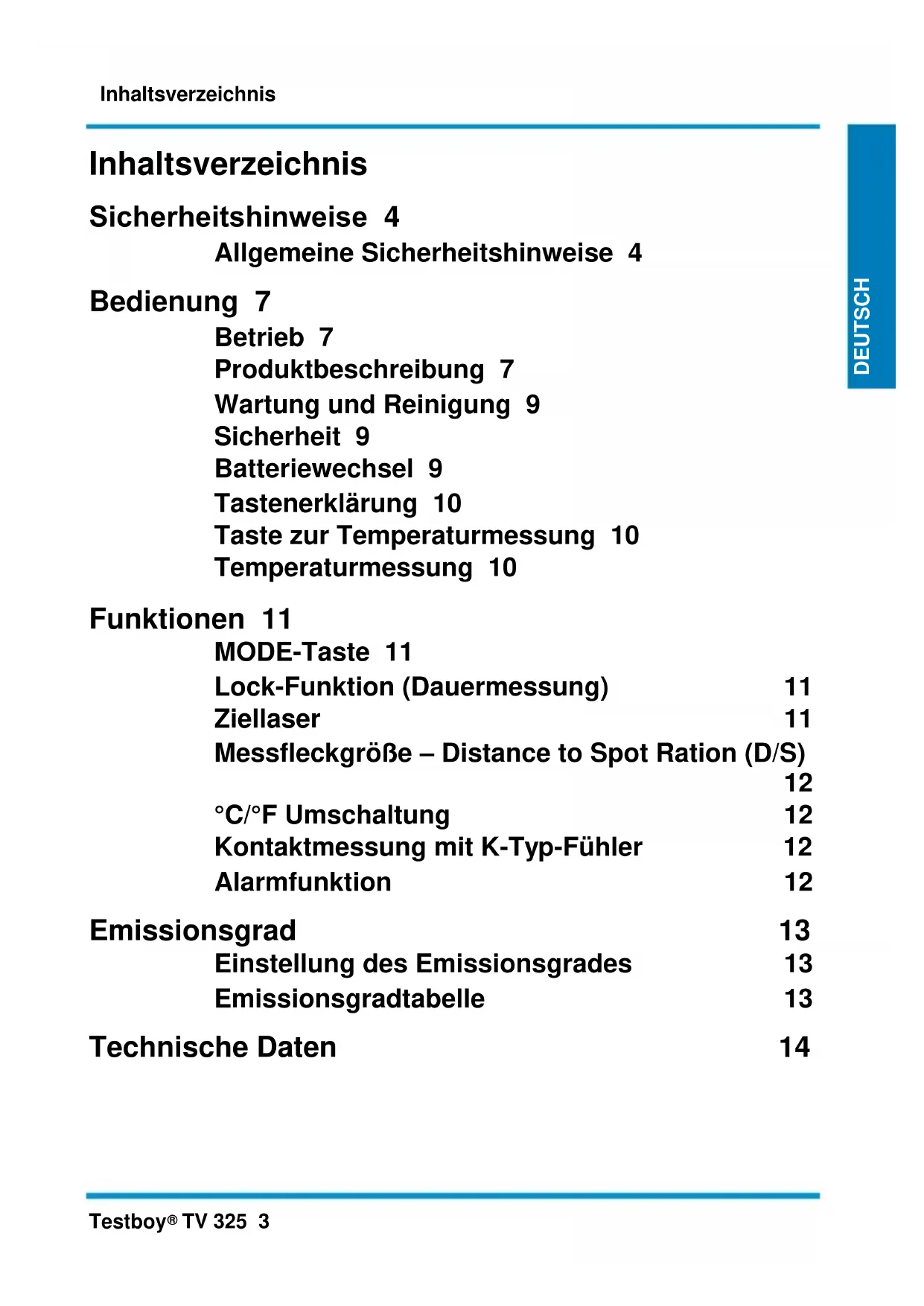

TV 325 3 DEUTSCH DEUTSCH DEUTSCH Inhaltsverzeichnis Sicherheitshinweise 4 Allgemeine Sicherheitshinweise 4 Bedienung 7 Betrieb 7 Produktbeschreibung 7 Wartung und Reinigung 9 Sicherheit 9 Batteriewechsel 9 Tastenerklärung 10 Taste zur Temperaturmessung 10 Temperaturmessung 10 Funktionen 11 MODE-Taste 11 Lock-Funktion (Dauermessung) 11 Ziellaser 11 Messfleckgröße – Distance to Spot Ration (D/S)

°C/°F Umschaltung 12 Kontaktmessung mit K-Typ-Fühler 12 Alarmfunktion 12 Emissionsgrad 13 Einstellung des Emissionsgrades 13 Emissionsgradtabelle 13 Technische Daten 14Sicherheitshinweise 4 Testboy

TV 325 Sicherheitshinweise

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Sicherheitshinweise Testboy

TV 325 5 DEUTSCH DEUTSCH DEUTSCH Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE- geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.Sicherheitshinweise 6 Testboy

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet. Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung Testboy

TV 325 7 DEUTSCH DEUTSCH DEUTSCH Bedienung Vielen Dank, dass Sie sich für das Testboy

TV 325 entschieden haben. Das Testboy

TV 325 wurde nach dem heutigen Stand der Technik gebaut. Das Gerät entspricht den aktuellen Standards und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Viel Spaß mit Ihrem neuen Testboy

TV 325 ist ein Messgerät zur berührungslosen Temperaturmessung. Betrieb Die bestimmungsgemäße Verwendung umfasst das berührungslose Messen von Temperaturen von -60 bis +500 °C sowie die Kontakt-Temperaturmessung von -64 bis +1400 °C mittels optionalen K-Typ-Fühlers. Zur Spannungsversorgung dürfen nur 1,5 V Mikrobatterien des Typs LR03, AAA oder baugleiche Typen verwendet werden. Produktbeschreibung Die berührungslose Temperaturmessung eignet sich ideal an drehenden oder unter Spannung stehenden Teilen usw., da eine herkömmliche Kontakt-Temperaturmessung an solchen Teilen nicht möglich ist. Das Gerät zeichnet sich durch schnelle Ansprechzeit und einen hohen Temperaturmessbereich in einem robusten und praktischen Pistolengehäuse aus. Mit einer zusätzlichen Buchse für K-Typ-Fühler ist der Einsatzbereich des TV 325 weitgehend unbegrenzt. Die Funktion Data-Hold ermöglicht das kurzzeitige Speichern des Messwertes. Weiterhin ist das Gerät mit einer Alarmfunktion, Dauermessfunktion, °C/°F Umschaltung, Min-/Max-/AVG- Messung, einem abschaltbaren Laser inkl. LED Spot und einer Hintergrundbeleuchtung ausgestattet. Vorderseite A "AB"-Taste B Display C "Auf"-Taste D MODE-Taste

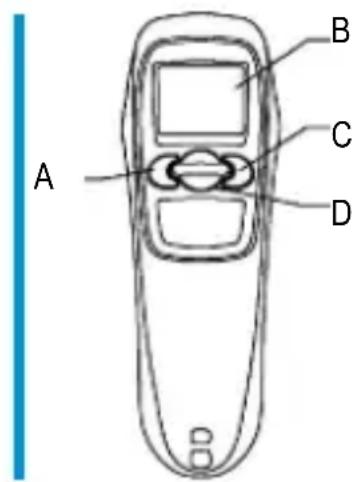

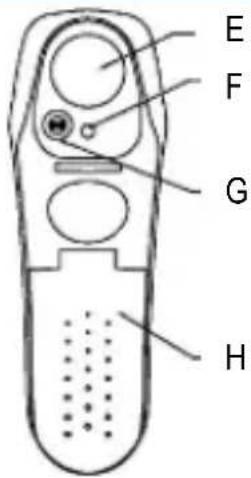

TV 325 Rückseiteseite E Infrarotsensor F Laser G LED-Spot H Batteriefach

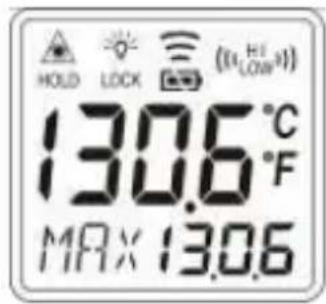

Hintergrundbeleuchtung eingeschaltet

Temperaturhaltephase aktiv (Hold-Funktion)

MessfunktionenBedienung Testboy

TV 325 9 DEUTSCH DEUTSCH DEUTSCH Wartung und Reinigung

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

| Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden. | Blasen Sie lose Schmutzpartikel von der IR-Linse. Verbleibenden Schmutz bürsten Sie mit einer feinen Linsenbürste ab. Sicherheit

Bei geöffneten Geräten daran denken, dass einige interne Kondensatoren auch nach Abschaltung noch lebensgefährliches Spannungspotential aufweisen können. Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das Gerät außer Betrieb setzen und sicherstellen, dass es bis nach erfolgter Überprüfung nicht mehr benutzt werden kann.

Batteriewechsel Wenn das Gerät über längere Zeit nicht gebraucht wird, die Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu heißen Umgebung aufbewahren. Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. Vorgehensweise | Wenn die Arbeitsspannung der Batterie zu niedrig wird, erscheint auf der LCD-Anzeige das Batteriesymbol; die Batterie muss dann ausgewechselt werden. | Das Testboy

TV 325 benötigt zum Betrieb 2 x Micro, LR03, AAA oder baugleiche Typen. | Gerät ausschalten | Öffnen Sie das Batteriefach (1), indem Sie den Batteriefachdeckel nach unten schieben und dann vom Haltegriff wegklappen. | Wechseln Sie die Batterien gegen neue des gleichen Typs, klappen Sie den Batteriefachdeckel wieder an den Handgriff und schieben ihn nach oben.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

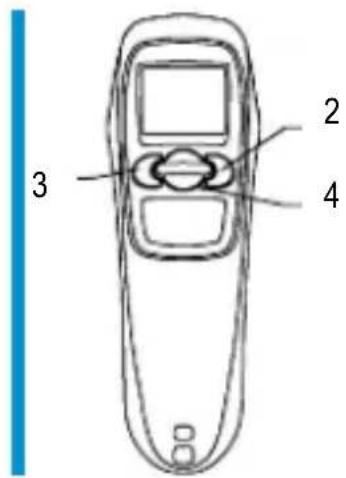

Tastenerklärung Pfeiltasten Die Tasten "Auf" (2) und "AB" (3) sind zum Aktivieren von Funktionen wie Hintergrundbeleuchtung, Laser, Lock-Mode, Auswahl zwischen F/°C aber auch zur Bewegung durch das Menü da. MODE-Taste Durch Drücken der MODE-Taste (4) können Sie in der Anzeige zwischen verschiedenen Messfunktionen umschalten. Die Messung ist während der Hold-Funktion unterbrochen!

Taste zur Temperaturmessung Mit dieser Taste (5) wird die Temperaturmessung ausgelöst.

Temperaturmessung Zum Messen von Temperaturen richten Sie die Öffnung des IR-Sensors auf das zu messende Objekt und drücken Sie die Taste zur Temperaturmessung. Vergewissern Sie sich, dass die Messfleckgröße nicht größer als das Messobjekt ist. Der aktuell ermittelte Temperaturwert wird in der LCD-Anzeige angezeigt. Zur Lokalisierung der heißesten Stellen eines Objektes wird das Testboy

TV 325 auf einen Punkt außerhalb des gewünschten Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit "Zickzack"-Bewegungen "abgesucht", bis die heißeste Stelle gefunden ist. Nachdem Sie die Taste zur Temperaturmessung losgelassen haben, wird der ermittelte Temperaturwert noch ca. 60 Sekunden angezeigt. Während dieser Zeit wird "HOLD" angezeigt. Nach ca. 60 Sekunden schaltet sich das Gerät selbstständig aus, um Batteriekapazität zu sparen. Wählen Sie die für die Anzeige gewünschte Einheit (°C/°F) mit der "Ab"-Taste. Bei eingeschaltetem Laser markiert der Laserstrahl die ungefähre Mitte des Messpunktes. Dadurch werden präzise Messungen erleichtert. Um den Laser zu aktivieren, drücken Sie die Taste 5Funktionen Testboy

TV 325 11 DEUTSCH DEUTSCH DEUTSCH "Temperaturmessung" und die "Ab"-Taste, bis der Laser eingeschaltet ist. Das LC-Display zeigt daraufhin das Laser-Symbol an. Um den Laser zu deaktivieren, drücken Sie die Tasten "Temperaturmessung" und "Ab" erneut, das Laser-Symbol verschwindet. Für Messungen im Dunkeln kann das Hintergrundlicht mit den Tasten "Temperaturmessung" und "Auf" ein- und ausgeschaltet werden. Funktionen MODE-Taste Durch Drücken der MODE-Taste können Sie zwischen verschiedenen Messfunktionen umschalten: "MIN" Anzeige des geringsten Temperaturwertes während der Messung "MAX" Anzeige des höchsten Temperaturwertes während der Messung "DIF" Differenz zwischen höchstem und niedrigstem Temperaturwert "AVG" Average = Durchschnittswert

Der gemessene Temperaturwert kann, nachdem sich das Testboy

TV 325 abgeschaltet hat, durch Drücken der MODE-Taste wieder angezeigt werden. Bei jeder neuen Messung werden die Werte der alten Messung überschrieben und neue erfasst. Mit der Mode-Taste können auch die Einstellungen der Alarmwerte "High-Alarm" (HAL), "Low-Alarm" (LAL) und Emissionsgrad (E) vorgenommen werden. Mit jedem Tastendruck auf die MODE-Taste wechselt das Testboy

TV 325 die Funktion. Zum Einstellen der Alarmwerte und des Emissionsgrades wählen Sie mit der MODE-Taste den Wert an, den Sie einstellen möchten. Stellen Sie den gewünschten Wert mit den beiden Pfeiltasten ein. Lock-Funktion (Dauermessung) Mit der Lock-Funktion kann das Testboy

TV 325 auf Dauermessung gestellt werden. Zur Aktivierung der Dauermessung drücken Sie bei eingeschaltetem Gerät die Taste "Auf" (Pfeil nach oben) auf dem Bedienfeld. Die aktivierte Lock-Funktion wird durch das Wort "Lock" im Display angezeigt. Zur Deaktivierung der Dauermessung drücken Sie die Taste "Auf" erneut. Während der Dauermessung können Sie sowohl den Laser als auch das Hintergrundlicht ein- und ausschalten. Ziellaser Bei eingeschaltetem Laser, zeigt Ihnen der Laserpunkt in etwa die Mitte des Messfleckes an. Dies erleichtert das Durchführen exakter Messungen. Zur Aktivierung des Lasers drücken Sie bei eingeschaltem Gerät die "Messtaste" und die "Ab"-Taste, bis in der LCD-Anzeige das Laser- Symbol erscheint. Wird nun die Taste zur Temperaturmessung gedrückt, zeigt der Laserstrahl in etwa die Mitte des Messflecks an. Zusätzlich erleichtert ein LED-Spot die Anvisierung vonFunktionen 12 Testboy

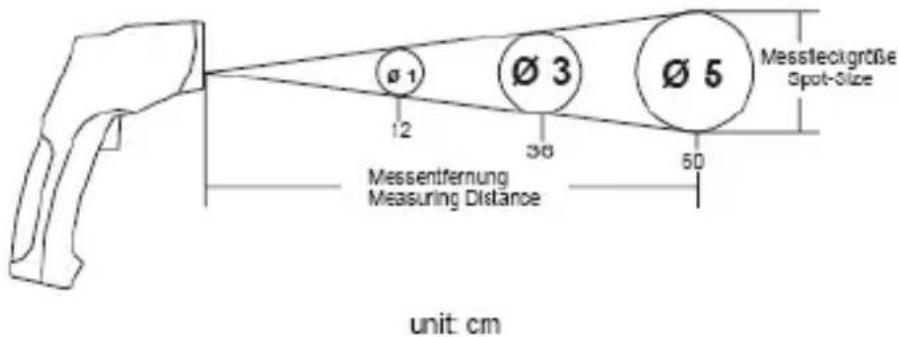

TV 325 schlecht ausgeleuchteten Messobjekten. Zur Deaktivierung drücken Sie die "Messtaste" und die "Ab"-Taste, bis das Lasersymbol erlischt. Messfleckgröße – Distance to Spot Ration (D/S) Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der Messfleck des Infrarot Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot Thermometer sein. Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt.

Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein!

°C/°F Umschaltung Mit der "Ab"-Taste, kann die Temperaturanzeige zwischen °C/°F umgeschaltet werden. Kontaktmessung mit K-Typ-Fühler Das Testboy

TV 325 ist neben der berührungslosen IR-Messung mit einer Funktion zur Kontaktmessung mittels K-Typ-Fühler ausgestattet. Zur Kontaktmessung schließen Sie einen handelsüblichen K-Typ-Fühler mit genormtem Mini-Stecker an die dafür vorgesehene Buchse an. Um den Temperaturwert des K-Typ-Fühlers in der Zweitanzeige anzuzeigen, wählen Sie mit der MODE-Taste die Funktion "PRB". Alarmfunktion Zum Einstellen der Alarmwerte wählen Sie mit der MODE-Taste den Wert aus, den Sie einstellen möchten. "HAL" für den oberen Alarmwert (High Alarm) oder "LAL" für den unteren Alarmwert (Low Alarm). Stellen Sie den gewünschten Wert mit den beiden Pfeiltasten ein. Wird bei der berührungslosen Temperaturmessung ein Alarmwert über- bzw. unterschritten, gibt das Gerät optisch und akustisch Alarm. Die Alarmsymbole "Hi" bzw. "Low" erscheinen in der Anzeige.Emissionsgrad Testboy

TV 325 13 DEUTSCH DEUTSCH DEUTSCH Emissionsgrad Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials Strahlungen auszusenden. Viele organische Materialien und Oberflächen haben einen Emissionsgrad von ca. 0,95. Angefügt ist eine Liste mit den Emissionswerten mehrerer Materialien. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad. Daher ist das Testboy

TV 325 mit einer Emissionsgradeinstellung ausgestattet. Trotz des einstellbaren Emissionsgrades wird es nicht empfohlen, auf glänzenden Oberflächen (Edelstahl usw.) zu messen. Genauere Messwerte erhält man, wenn man die Messstelle mit schwarzer Farbe oder Klebeband abklebt. Messungen können nicht durch transparente Oberflächen, wie z.B. durch Glas, vorgenommen werden. Stattdessen wird die Oberflächentemperatur der Glasfläche gemessen. Einstellung des Emissionsgrades Drücken Sie die MODE-Taste, bis in der Zweitanzeige "IEI" angezeigt wird. Mit den beiden Pfeiltasten kann nun der gewünschte Emissionsgrad eingestellt werden. Drücken Sie die MODE-Taste, um in den normalen Messmodus zurück zugelangen. Emissionsgradtabelle In der Tabelle angegebene Werte können in der Praxis auf Grund der Oberflächenbeschaffenheit, Geometrie oder anderen Störfaktoren abweichen. Oberfläche Emissionsgrad Aluminium 0,30 Asbest 0,95 Asphalt 0,95 Basalt 0,70 Messing (oxidiert) 0,50 Stein 0,90 Kohlenstoff 0,85 Keramik 0,95 Beton 0,95 Kupfer (oxidiert) 0,95 Schmutz 0,94 Lebensmittel, gefroren 0,90 Lebensmittel, heiß 0,93 Glas 0,85 Eis 0,98 Eisen (oxidiert) 0,70Technische Daten 14 Testboy

TV 325 Oberfläche Emissionsgrad Blei (oxidiert) 0,50 Sandstein 0,98 Farbe 0,93 Papier 0,95 Kunststoff (matt, über 20 μm) 0,95 Gummi 0,95 Sand 0,90 Haut 0,98 Schnee 0,90 Stahl (oxidiert) 0,80 Textilien 0,94 Wasser 0,93 Holz (unbehandelt) 0,94

Technische Daten Arbeitstemperatur 0-40 °C, < 80 % rel. F., nicht kondensierend Lagertemperatur 0-50 °C, < 70% rel. F., ohne Batterien Stromversorgung 2 x 1,5 V Typ Micro LR 03, AAA Messbereich -60 bis +500 °C / mit K-Typ-Fühler -64 bis 1400 °C (optional) Genauigkeit (IR) 15~35 °C ± 1% oder 1,0 °C Genauigkeit (IR) -60~500 °C ± 2% oder 2 °C Arbeitshöhe < 2000 m Emissionswert 0,95 einstellbar 0,10 bis 1,00 (in 0,01 Schritten) Ansprechzeit 1 s Auflösung (-9,9~199,9 °C) 0,1 °C Batteriezustandsanzeige Batteriesymbol im Display Abstand zum Spot 12:1 Batterielebensdauer min. 140 Std. Dauernutzung, ohne Laser, Spot und Hintergrundbeleuchtung Abmessungen 48,8 x 132,7 x 146 mm (B x H x T) Gewicht ca. 222 g inkl. Batterien Anzeige LC-Display Zubehör Bedienungsanleitung, K-Typ-Fühler, TascheTable of Contents Testboy
