TV 329 - Thermometer Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Berührungsloses Infrarot-Thermometer
Marke	Testboy
Modell	TV 329
Messbereich	-50 °C bis +550 °C (-58 °F bis +1022 °F)
Genauigkeit (IR) -20~550 °C	±2 % oder 2 °C
Genauigkeit (IR) -50~-20 °C	±5 °C
Emissionsgrad	0,95 (fest)
Abstand/Spot-Verhältnis (D:S)	12:1
Stromversorgung	2 AA-Batterien 1,5 V
Abmessungen (L × H × T)	86 × 160 × 46 mm
Gewicht (mit Batterien)	ca. 130 g
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Hauptfunktionen	Abschaltbarer Ziellaser, Data-Hold, Umschaltung °C/°F
Betriebstemperatur	0-45 °C, <90 % rF (ohne Kondensation)
Lagertemperatur	-20...60 °C, <80 % rF (ohne Batterien)
Mitgeliefertes Zubehör	Bedienungsanleitung
Pflege und Reinigung	Gehäuse mit einem trockenen Tuch ohne Reinigungsmittel reinigen. IR-Linse ausblasen und mit einer feinen Bürste abbürsten.
Sicherheit	Laser nicht in die Augen richten. Feuchtigkeit im Gehäuse vermeiden.
Batteriewechsel	Batteriefach öffnen, Polarität (+/-) beachten. Bei längerer Nichtnutzung Batterien entnehmen.
Allgemeine Informationen	CE-zugelassenes Gerät. Nicht mit dem Hausmüll entsorgen. Entsorgung über WEEE.

Häufig gestellte Fragen - TV 329 Testboy

Wie misst man die Temperatur mit dem Testboy TV 329?

Richten Sie die IR-Sensoröffnung auf das Objekt und drücken Sie die Messtaste. Stellen Sie sicher, dass die Größe des Messflecks kleiner als das Objekt ist. Lassen Sie die Taste los, um den angezeigten Wert zu halten (Funktion Data-Hold).

Wie aktiviere ich den Ziellaser?

Drücken Sie die Lasertaste (Laser-Symbol) bei eingeschaltetem Gerät, bis das Laser-Symbol auf dem Display erscheint. Der Laser leuchtet, wenn Sie den Auslöser drücken. Zum Deaktivieren drücken Sie erneut die Lasertaste, bis das Symbol verschwindet.

Wie genau ist das Thermometer?

Für Messungen zwischen -20 und +550 °C beträgt die Genauigkeit ±2 % oder ±2 °C (der größere Wert). Zwischen -50 und -20 °C beträgt sie ±5 °C.

Wie wechselt man von Grad Celsius zu Grad Fahrenheit?

Verwenden Sie die Tasten '°C' und '°F' auf dem Gerät, um die Anzeigeeinheit zu wechseln.

Welche Batterien werden für den TV 329 benötigt?

Verwenden Sie zwei AA-Batterien mit 1,5 V (alkalischer Typ empfohlen). Beachten Sie die im Fach angegebene Polarität.

Wie reinige ich das Gerät und die Linse?

Reinigen Sie das Gehäuse mit einem trockenen Tuch ohne Reinigungsmittel. Für die IR-Linse blasen Sie den Staub aus und bürsten Sie sie vorsichtig mit einer feinen Linsenreinigungsbürste.

Was bedeutet die Anzeige 'HD' auf dem Display?

'HD' steht für Data Hold. Es wird nach dem Loslassen des Auslösers angezeigt, um anzuzeigen, dass der letzte gemessene Wert für ca. 10 Sekunden auf dem Bildschirm gehalten wird.

Kann man die Temperatur durch Glas oder andere transparente Oberflächen messen?

Nein, transparente Oberflächen wie Glas werden nicht direkt gemessen. Das Gerät misst die Temperatur der Glasoberfläche, nicht die des dahinterliegenden Objekts.

Wie groß ist der Messfleck in Abhängigkeit von der Entfernung?

Das Abstand/Spot-Verhältnis beträgt 12:1. Bei einer Entfernung von 100 cm hat der Fleck einen Durchmesser von ca. 8,5 cm. Das zu messende Objekt sollte mindestens doppelt so groß wie der Fleck sein.

Wie stelle ich den Emissionsgrad ein?

Der Emissionsgrad ist fest auf 0,95 eingestellt und kann nicht geändert werden. Bei glänzenden oder metallischen Oberflächen tragen Sie schwarze Farbe oder Klebeband auf, um die Genauigkeit zu verbessern.

BEDIENUNGSANLEITUNG TV 329 Testboy

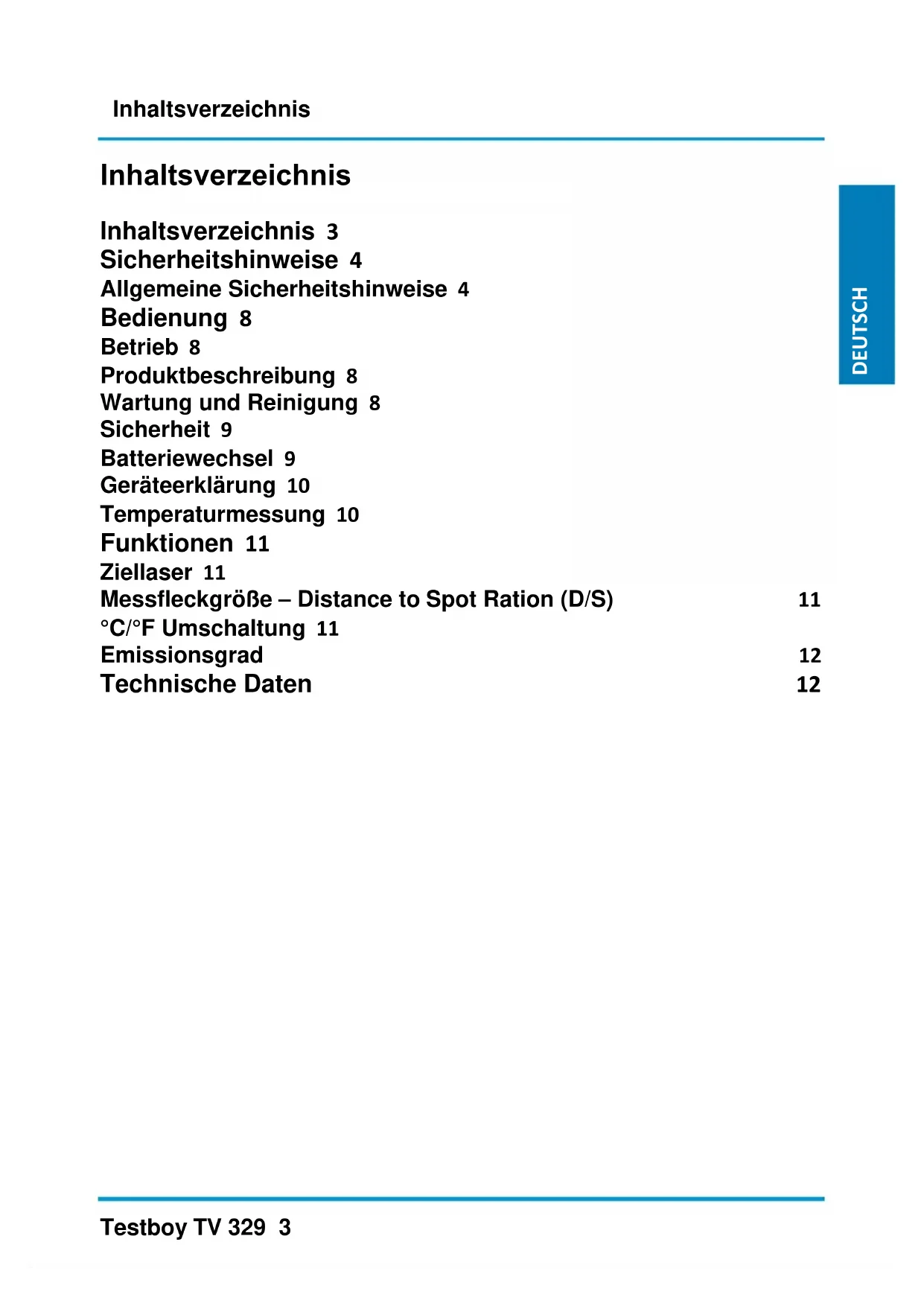

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 4

Bedienung 8

Betrieb 8

Produktbeschreibung 8

Wartung und Reinigung 8

Sicherheit 9

Batteriewechsel 9

Geräteerklärung 10

Temperaturmessung 10

Funktionen 11

Ziellaser 11

Messfleckgröße – Distance to Spot Ration (D/S) 11

°C/°F Umschaltung 11

Emissionsgrad 12

Technische Daten 12

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2022 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für das Testboy TV 329 entschieden haben. Testboy TV 329 ist ein Messgerät zur berührungslosen Temperaturmessung. Es wurde nach dem heutigen Stand der Technik gebaut.

Betrieb

Die bestimmungsgemäße Verwendung umfasst das berührungslose Messen von Temperaturen von -50 bis +550 °C. Zur Spannungsversorgung dürfen nur 1,5 V Batterien AA oder baugleiche Typen verwendet werden.

Produktbeschreibung

Die berührungslose Temperaturmessung eignet sich ideal an drehenden oder unter Spannung stehenden Teilen usw., da eine herkömmliche Kontakt-Temperaturmessung an solchen Teilen nicht möglich ist. Das Gerät zeichnet sich durch schnelle Ansprechzeit und einen hohen Temperaturmessbereich in einem robusten und praktischen Pistolengehäuse aus. Die Funktion Data-Hold ermöglicht das kurzzeitige Speichern des Messwertes. Weiterhin ist das Gerät mit einem abschaltbaren Laser und einer Hintergrundbeleuchtung ausgestattet.

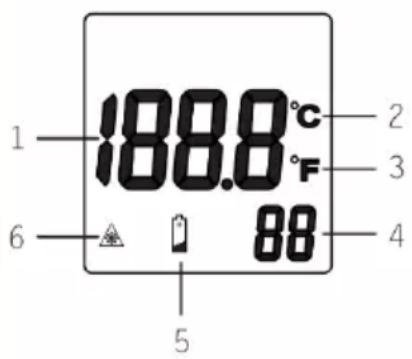

Display

1. Temperatur
2. Celsius
3. Fahrenheit
4. SC: Aktive Messung HD: Data Hold
5. Batterie-Zustand
6. Laser Warnung

1 188.8°C 2 3 6 88 4 5

Wartung und Reinigung

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden.
Blasen Sie lose Schmutzpartikel von der IR-Linse. Verbleibenden Schmutz bürsten Sie mit einer feinen Linsenbürste ab.

Sicherheit

Bei geöffneten Geräten daran denken, dass einige interne Kondensatoren auch nach Abschaltung noch lebensgefährliches Spannungspotential aufweisen können.

Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das Gerät außer Betrieb setzen und sicherstellen, dass es bis nach erfolgter Überprüfung nicht mehr benutzt werden kann.

Batteriewechsel

Wenn das Gerät über längere Zeit nicht gebraucht wird, die Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu heißen Umgebung aufbewahren.

Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.

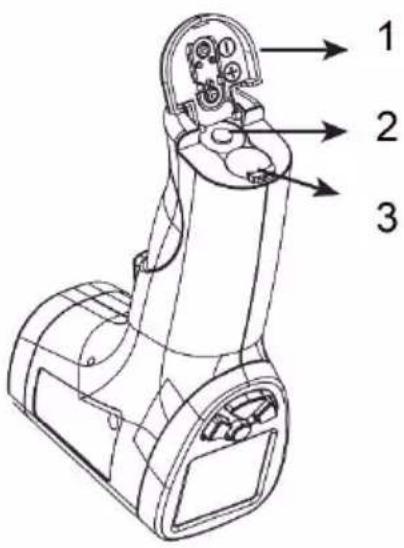

Vorgehensweise

1. Batteriefach öffnen
2. Positiver Batteriepol
3. Negativer Batteriepol
   Anschließend Batteriefach schließen.

1 2 3

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

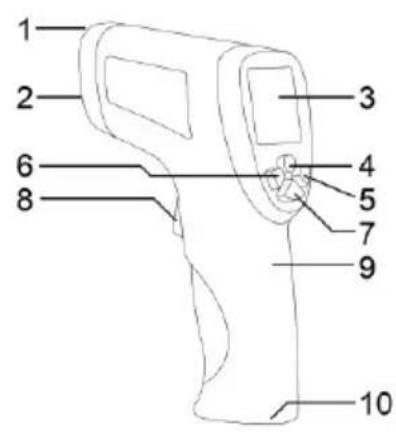

Geräteerklärung

1. Laser
2. Infrarot Sensor
3. LCD
4. Taste für Hintergrundbeleuchtung
5. Fahrenheit Taste
6. Celsius Taste
7. Laser Taste
8. Messauslöser
9. Gehäuse
10. Batteriefach

1 2 3 4 5 6 7 8 9 10

Temperaturmessung

Zum Messen von Temperaturen richten Sie die Öffnung des IR-Sensors auf das zu messende Objekt und drücken Sie die Taste zur Temperaturmessung.

Vergewissern Sie sich, dass die Messfleckgröße nicht größer als das Messobjekt ist. Der aktuell ermittelte Temperaturwert wird in der LCD-Anzeige angezeigt. Zur Lokalisierung der heißesten Stellen eines Objektes wird das Testboy TV 329 auf einen Punkt außerhalb des gewünschten Bereiches gerichtet und der Bereich dann, bei gehaltener Taste zur Temperaturmessung, mit „Zickzack“-Bewegungen „abgesucht“, bis die heißeste Stelle gefunden ist. Nachdem Sie die Taste zur Temperaturmessung losgelassen haben, wird der ermittelte Temperaturwert noch einige Sekunden angezeigt. Während dieser Zeit wird „HD“ angezeigt. Nach diesen ca. 10 Sekunden schaltet sich das Gerät selbstständig aus, um Batteriekapazität zu sparen. Wählen Sie die für die Anzeige gewünschte Einheit (°C/°F). Bei eingeschaltetem Laser markiert der Laserpunkt die ungefähre Mitte des Messfläche. Dadurch werden präzise Messungen erleichtert.

Funktionen Ziellaser

Bei eingeschaltetem Laser, zeigt Ihnen der Laserpunkt in etwa die Mitte des Messfläche an. Dies erleichtert das Durchführen exakter Messungen. Zur Aktivierung des Lasers drücken Sie bei eingeschaltem Gerät die „Lasersymboltaste“, bis in der LCD-Anzeige das Laser-Symbol erscheint. Wird nun die Taste zur

Temperaturmessung gedrückt, zeigt der Laserstrahl in etwa die Mitte des Messflecks an. Zur Deaktivierung drücken Sie bei eingeschaltetem Gerät die „Lasersymboltaste „ bis das Lasersymbol erlischt.

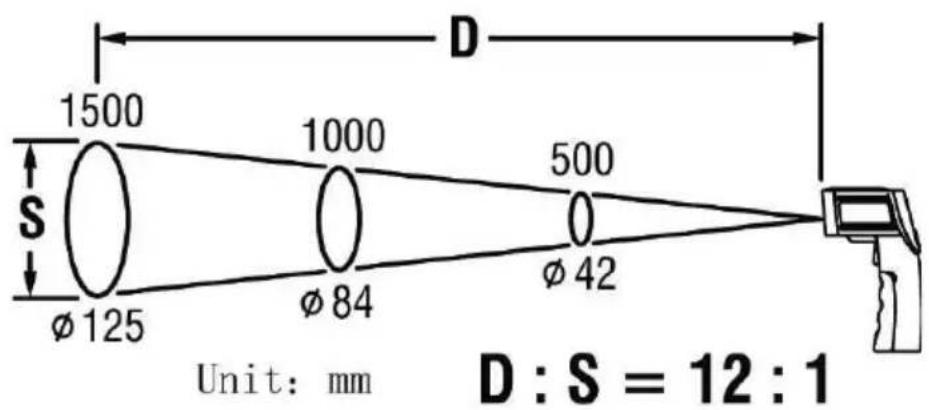

Messfleckgröße – Distance to Spot Ratio (D/S)

Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der Messfläche des Infrarot Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot Thermometer sein. Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt.

Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der Messfleck sein!

D 1500 1000 500 S φ125 φ84 φ42 Unit: mm D : S = 12 : 1

d.h. bei einem Abstand von 100 cm hat die Messfläche eine Größe von ca. 8,5 cm.

°C/°F Umschaltung

Mit den „°C“ und “°F“ Tasten, kann die Temperaturanzeige zwischen °C und °F umgeschaltet werden.

Emissionsgrad

Das Gerät ist auf einen Emissionsgrad von 0,95 voreingestellt! Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials Strahlungen auszusenden. Viele organische Materialien und Oberflächen haben einen Emissionsgrad von ca. 0,95. Metallische Oberflächen oder glänzende Materialien haben einen niedrigeren Emissionsgrad. Genauere Messwerte erhält man, wenn man die Messstelle mit schwarzer Farbe oder Klebeband abklebt. Messungen können nicht durch transparente Oberflächen, wie z.B. durch Glas, vorgenommen werden. Stattdessen wird die Oberflächen-temperatur der Glasfläche gemessen.

Technische Daten

Messbereich	-50 °C bis +550 °C-58 °F bis + 1022 °F
Lagertemperatur	-20...60 °C, < 80% rel. F., ohne Batterien
Stromversorgung	2 × 1,5 V AA
Arbeitstemperatur	0-45 °C, < 90 % rel. F., nicht kondensierend
Genauigkeit (IR) -50~-20 °C	± 5 °C
Genauigkeit (IR) -20~550 °C	± 2% oder 2 °C
Genauigkeit (IR) -58~-4 °F	± 9 °C
Genauigkeit (IR) -4~1022 °F	± 2% oder 4 °F
Emissionswert	0,95
Batteriezustandsanzeige	Batteriesymbol im Display
D:S ( Distance to Spot)	12:1
Abmessungen	86 × 160 × 46 mm (B × H × T)
Gewicht	ca. 130 g inkl. Batterien
Anzeige	LC-Display
Zubehör	Bedienungsanleitung
