BEDIENUNGSANLEITUNG TB 5300 Testboy

TB 5300 Bedienungsanleitung

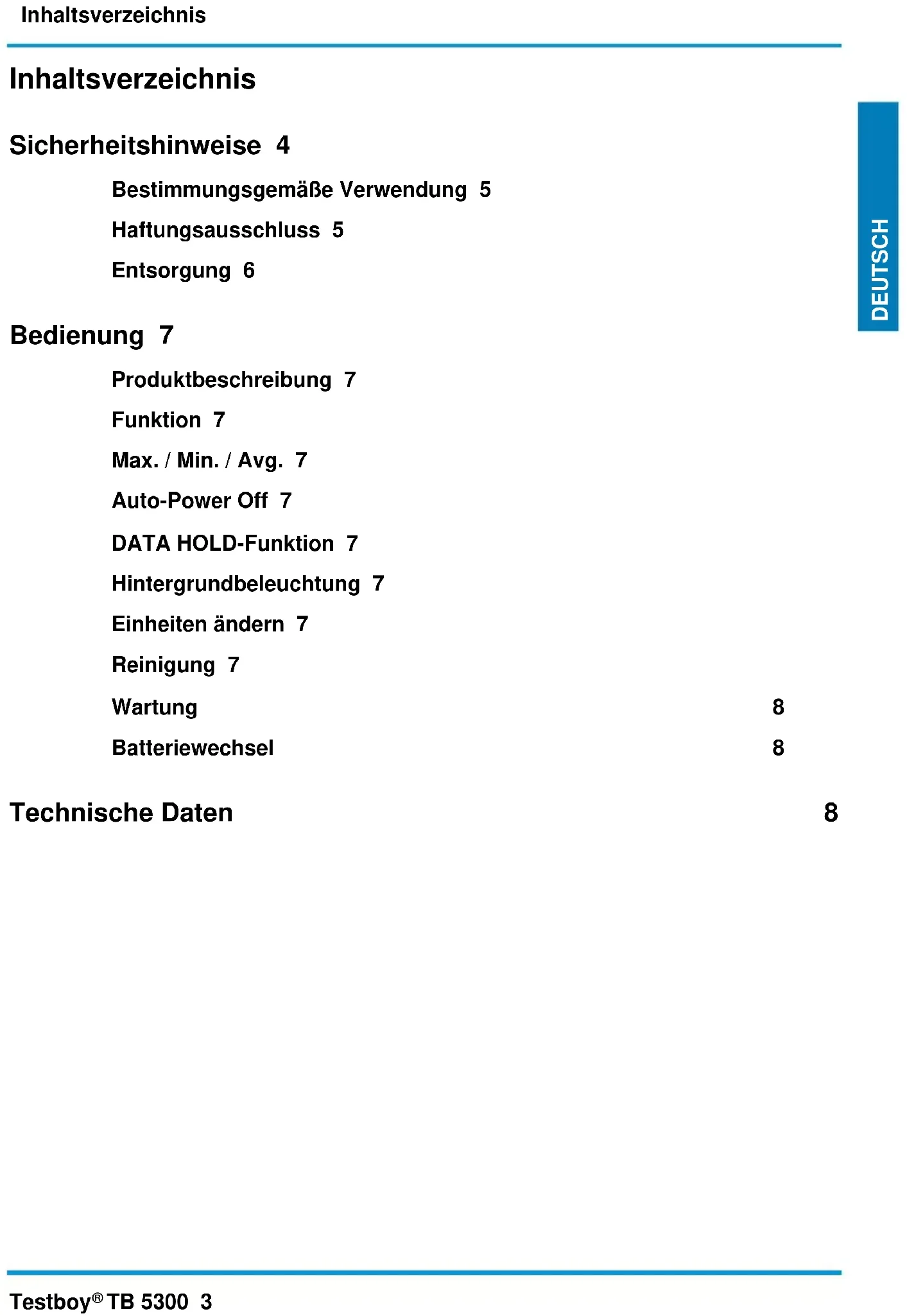

TB 5300 3 DEUTSCH Inhaltsverzeichnis Sicherheitshinweise 4 Bestimmungsgemäße Verwendung 5 Haftungsausschluss 5 Entsorgung 6 Bedienung 7 Produktbeschreibung 7 Funktion 7 Max. / Min. / Avg. 7 Auto-Power Off 7 DATA HOLD-Funktion 7 Hintergrundbeleuchtung 7 Einheiten ändern 7 Reinigung 7 Wartung 8 Batteriewechsel 8 Technische Daten 8Sicherheitshinweise 4 Testboy

TB 5300 Sicherheitshinweise

WARNUNG Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden. | Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, in dem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind! | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Der Spannungsprüfer und das Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsge- nossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile abdecken

WARNUNG | Ein Spannungsprüfer mit relativ niedriger Impedanz wird im Vergleich zum Referenzwert 100 k nicht alle Stör- spannungen mit einem Ursprungswert oberhalb ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlagenteilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen. | Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 k bei vor- handener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen. | Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeiten die Erdungseinrichtung einzulegen. | Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (z.B.: Verwendung eines geeigneten Spannungsprüfers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagenteils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Span- nung eine Störspannung ist.Sicherheitshinweise Testboy

TB 5300 5 DEUTSCH Bestimmungsgemäße Verwendung Nur für den Einsatz durch Elektrofachkräfte und fachkundiges Personal vorgesehen. Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen wie Wechselspannungs-, Gleichspannungs- und Durchgangsprüfungen, Phasen- und Drehfeldtest, bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Fehlanwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleis- tungsansprüche des Bedieners gegenüber dem Hersteller. Jeder, der dieses Prüfgerät verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsprüfung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Gerätes vor und nach jedem Gebrauch vertraut sein.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bei längerem Nichtgebrauch des Gerätes die Bat- terien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicher- heitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Garantie- anspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungs- anleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und er- füllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2023 Testboy GmbH, Deutschland. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.Sicherheitshinweise 6 Testboy

TB 5300 Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebens- zyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus ver- pflichtet; Eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Ent- sorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind u.a.: Cd = Cadmium, Hg = Quecksilber, Pb = Blei, Mn = Mangan, Li = Lithium. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Quali- tätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prü- feinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung Testboy

TB 5300 7 DEUTSCH Bedienung Vielen Dank, dass Sie sich für den Testboy

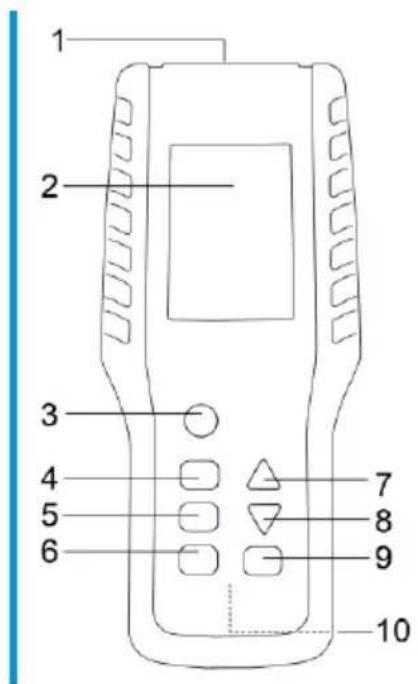

TB 5300, ein Mehrkanal-Thermometer mit LCD-Anzeige, entschieden haben. Es kön- nen gleichzeitig vier Temperaturmessungen durchgeführt werden. Dabei ist es möglich Maximal-, Minimal-, Mittel- und Echtzeit- werte zu messen. Produktbeschreibung

5. Taste zum Wechseln der Einheiten

6. Hintergrundbeleuchtung

Funktion Zum Einschalten des Gerätes drücken Sie einfach die Einschalttaste. Im Stand-by Zustand zeigt das Display T1 bis T4 und je „- - - -„ an. Wird ein Messfühler angeschlossen so wird für den entspre- chenden Anschluss eine Temperatur angezeigt. Max. / Min. / Avg. Mit den Tasten Max., Min. und Avg. lassen sich die Minimalwerte, Maximalwerte und Mittelwerte anzeigen. Durch erneutes Drücken der entsprechenden Taste gelangt man zurück zur Echtzeitmessung. Auto-Power Off Das Gerät schaltet sich nach 10 Minuten selbstständig durch den Auto-Power Off modus ab, um die Lebensdauer der Batterien zu verlängern. DATA HOLD-Funktion Durch das kurze Betätigen der Hold-Taste, kann ein Prüfwert auf dem LC-Display gespeichert werden. Die „DATA HOLD“-Funktion wird auf dem Display Feld angezeigt und kann durch nochmaliges kurzes Betätigen der gleichen Taste wieder ausgeschaltet wer- den. Hintergrundbeleuchtung Die Displayhintergrundbeleuchtung ist regulär ausgeschaltet und kann per Tastendruck eingeschaltet werden. Sie schaltet sich zur Batterieschonung nach einigen Sekunden automatisch aus. Einheiten ändern Mit der Taste Unit lassen sich die Messeinheiten wechseln. Es gibt die Messeinheiten °C, °F und °K. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mil- dem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.Technische Daten 8 Testboy

Zur Vermeidung elektrischer Schläge und Schäden am Messgerät keine Feuchtigkeit in das Gehäuse eindringen lassen. Wartung Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung mit Ausnahme der Batterien. Batteriewechsel Sollte die Batterien sich entleert haben, schaltet sich das Gerät ggf. aus. Wechseln Sie bitte die Batterien umgehend um die Ge- nauigkeit der Prüfwerte zu gewährleisten. Zum Wechsel der Batterien ist das Batteriefach am öffnen. Lösen Sie dazu die Schraube mittels eines geeigneten Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität. Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig zu.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten Anzeige hintergrundbeleuchtetes LC-Display Messbereich -200 … +1372°C / -328 … +2501°F Toleranzen >100°C (±1°C / 1°F) <100°C (±2°C / 3,6°F) Auflösung >1000°C = 1°C/°F/°K <1000°C = 0,1°C/°F/°K Anschlussmöglichkeiten 4x K-Type Data Hold
