GEBRUIKSAANWIJZING TB 5300 Testboy

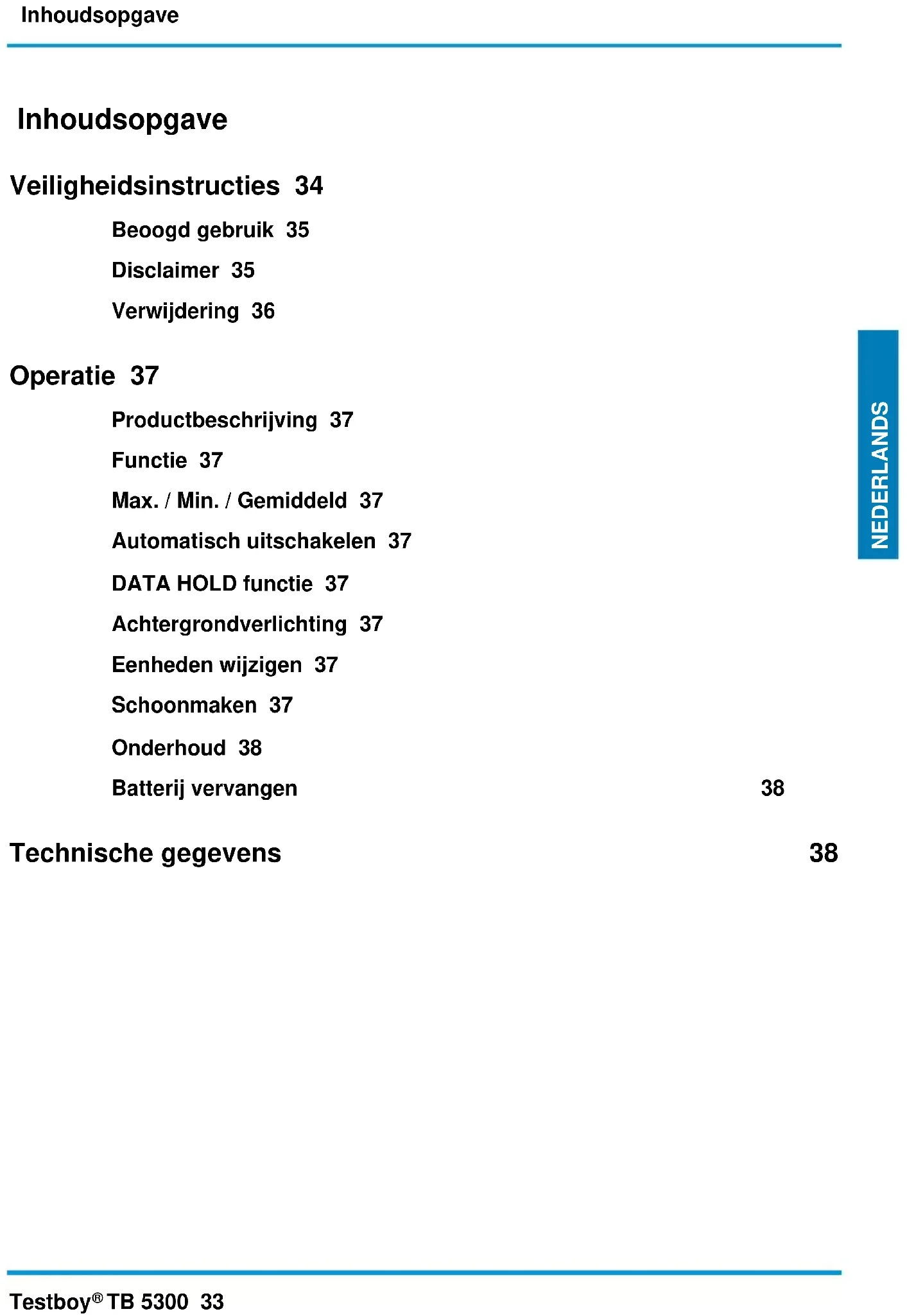

TB 5300 33 NEDERLANDS Inhoudsopgave Veiligheidsinstructies 34 Beoogd gebruik 35 Disclaimer 35 Verwijdering 36 Operatie 37 Productbeschrijving 37 Functie 37 Max. / Min. / Gemiddeld 37 Automatisch uitschakelen 37 DATA HOLD functie 37 Achtergrondverlichting 37 Eenheden wijzigen 37 Schoonmaken 37 Onderhoud 38 Batterij vervangen 38 Technische gegevens 38Veiligheidsinstructies 34 Testboy

TB 5300 Veiligheidsinstructies

WAARSCHUWING Lees deze instructies zorgvuldig voor gebruik. Als het apparaat niet wordt gebruikt volgens de instructies van de fab- rikant, kan de bescherming die het apparaat biedt, worden aangetast.

WAARSCHUWING Bronnen van gevaar zijn bijvoorbeeld mechanische onderdelen die ernstig letsel aan personen kunnen veroorza- ken. Er bestaat ook een risico op schade aan voorwerpen (bijvoorbeeld schade aan het apparaat).

WAARSCHUWING Elektrische schokken kunnen de dood of ernstig letsel van personen veroorzaken, evenals een gevaar voor de wer- king van voorwerpen (bijv. beschadiging van het apparaat).

WAARSCHUWING Om veiligheids- en goedkeuringsredenen (CE) is ongeoorloofde ombouw en/of wijziging van het apparaat niet toe- gestaan. Voor een veilige werking van het apparaat moeten de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Gebruik volgens de voorschriften" in acht worden genomen.

WAARSCHUWING Neem de volgende instructies in acht voordat u het apparaat gebruikt: | Gebruik het apparaat niet in de buurt van elektrische lasapparaten, inductiekachels en andere elektromagneti- sche velden. | Na abrupte temperatuurveranderingen moet het apparaat ongeveer 30 minuten voor gebruik worden aangepast aan de nieuwe omgevingstemperatuur om het te stabiliseren. | Bij lagere temperaturen dan 5 °C kan de spanningstester minder goed werken. Zorg voor voldoende voeding door geschikte batterijen te gebruiken die ook gespecificeerd zijn voor het gebruikte temperatuurbereik! | Stel het apparaat niet gedurende lange tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingen. | De spanningstester en accessoires zijn geen speelgoed en horen niet thuis in kinderhanden! | In commerciële faciliteiten moeten de voorschriften voor ongevallenpreventie van de Federatie van instellingen voor wettelijke ongevallenverzekering en -preventie voor elektrische installaties en apparatuur worden nage- leefd.

Neem de vijf veiligheidsregels in acht: 26 Ontgrendel 27 Beveiligen tegen opnieuw opstarten 28 Bepaal de afwezigheid van spanning (2-polige afwezigheid van spanning moet worden bepaald) 29 Aarding en kortsluiting 30 Naburige, onder spanning staande delen afdekken

WAARSCHUWING | Een spanningstester met een relatief lage impedantie zal niet alle stoorspanningen aangeven met een oorspron- kelijke waarde boven ELV vergeleken met de referentiewaarde 100 k . Wanneer de spanningstester in contact komt met de te testen apparatuur, kan deze de stoorspanningen tijdelijk verlagen tot een niveau onder ELV door ontlading; na verwijdering van de spanningstester zal de stoorspanning echter weer terugkeren naar de oor- spronkelijke waarde. | Een spanningstester met een relatief hoge interne impedantie zal niet duidelijk "bedrijfsspanning niet aanwezig" aangeven in vergelijking met de referentiewaarde van 100 k wanneer er wel interferentiespanning aanwezig is. | Als de indicator "Voltage aanwezig" niet verschijnt, is het sterk aanbevolen om het aardingsapparaat te plaatsen voordat u met het werk begint. | Als de aanduiding "spanning aanwezig" verschijnt op een deel dat wordt beschouwd als losgekoppeld van de installatie, wordt het sterk aanbevolen om aanvullende maatregelen te nemen (bijv: Gebruik van een geschikte spanningstester, visuele inspectie van het uitschakelpunt in het elektrische netwerk, enz.) om de toestand "be- drijfsspanning niet aanwezig" van het te testen deel van de installatie aan te tonen en om vast te stellen dat de door de spanningstester aangegeven spanning een foutspanning is.Veiligheidsinstructies Testboy

TB 5300 35 NEDERLANDS Beoogd gebruik Uitsluitend bedoeld voor gebruik door gekwalificeerde elektriciens en vakbekwaam personeel. Het apparaat is alleen bedoeld voor de toepassingen die beschreven staan in de handleiding, zoals AC-spanning, DC-spanning en continuïteitstests, fase- en draaiveldtests. Elk ander gebruik is niet toegestaan en kan leiden tot ongelukken of vernietiging van het apparaat. Dergelijk verkeerd gebruik maakt alle garantieclaims van de gebruiker tegen de fabrikant onmiddellijk ongeldig. Iedereen die deze tester gebruikt, moet goed zijn opgeleid en bekend zijn met de speciale risico's van spanningstesten in een in- dustriële omgeving, de noodzakelijke veiligheidsmaatregelen en de procedures voor het controleren van de juiste werking van de tester voor en na elk gebruik.

Verwijder de batterijen als u het toestel lange tijd niet gebruikt om schade aan het toestel te voorkomen.

Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van onjuist ge- bruik of het niet naleven van de veiligheidsinstructies. In dergelijke gevallen vervalt elke aanspraak op garantie. Een uitroepteken in een driehoek is bedoeld om de gebruiker te wijzen op de aanwezigheid van veiligheids- maatregelen in de gebruikershandleiding. Lees de instructies volledig door voordat u het apparaat gebruikt. Dit apparaat is CE-goedgekeurd en voldoet daarom aan de vereiste richtlijnen.

Rechten voorbehouden om specificaties te wijzigen zonder voorafgaande kennisgeving © 2023 Testboy GmbH, Duitsland. Disclaimer

Bij schade door het niet opvolgen van de instructies vervalt de aanspraak op garantie! Wij aanvaarden geen aansprakelijkheid voor gevolgschade die hieruit voortvloeit!

Testboy is niet aansprakelijk voor schade als gevolg van | niet-naleving van de instructies | van Testboy niet-goedgekeurde wijzigingen aan het product of | van Testboy Niet gefabriceerde of niet goedgekeurde reserveonderdelen | worden veroorzaakt door de invloed van alcohol, drugs of medicijnen resultaat. Juistheid van de bedieningsinstructies Deze handleiding is met grote zorg samengesteld. Er wordt geen verantwoordelijkheid genomen voor de juistheid en volledig- heid van de gegevens, illustraties en tekeningen. Wijzigingen, drukfouten en vergissingen voorbehouden.Veiligheidsinstructies 36 Testboy

TB 5300 Verwijdering Beste Testboy-klant, bij aankoop van ons product heeft u de mogelijkheid om het apparaat aan het einde van de levenscyclus in te leveren bij geschikte inzamelpunten voor elektronisch afval.

WEEE regelt de terugname en recycling van afgedankte elektrische apparatuur. Fabrikanten van elektrische appara- ten zijn verplicht om elektrische apparaten die gratis worden verkocht terug te nemen en te recyclen. Elektrische ap- paraten mogen dan niet meer in de "normale" afvalstromen terechtkomen. Elektrische apparaten moeten worden ge- recycled en gescheiden worden afgevoerd. Alle apparaten die onder deze richtlijn vallen, zijn gemarkeerd met dit logo.

Verwijdering van gebruikte batterijen

Als eindgebruiker bent u wettelijk verplicht (Batterijwet) om alle gebruikte batterijen en oplaadbare batterijen in te leveren; Verwijdering met huishoudelijk afval is verboden! Batterijen/oplaadbare batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met de symbolen hiernaast om aan te geven dat ze niet met het huishoudelijk afval mogen worden weggegooid. De benamingen voor het beslissende zware metaal zijn onder andere: Cd = cadmium, Hg = kwik, Pb = lood, Mn = mangaan, Li = lithium. U kunt uw gebruikte batterijen/oplaadbare accu's gratis inleveren bij de inzamelpunten van uw gemeente of overal waar batterijen/oplaadbare accu's worden verkocht!

Kwaliteitscertificaat Allemaal binnen de Testboy GmbH worden permanent gecontroleerd door een kwaliteitsmanagementsysteem. De Testboy GmbH bevestigt ook dat de testuitrusting en de instrumenten die gebruikt worden tijdens de kalibratie onderworpen zijn aan een perma- nente controle van de testuitrusting. Verklaring van conformiteit Het product voldoet aan de nieuwste richtlijnen. Ga voor meer informatie naar www.testboy.deOperatie Testboy

TB 5300 37 NEDERLANDS Operatie Bedankt voor het kiezen van de Testboy

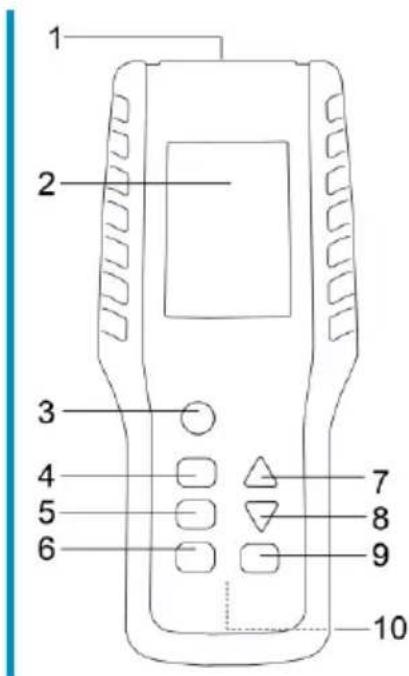

TB 5300, een meerkanaalsthermometer met LCD-display. Vier temperatuurmetingen kunnen tegelijkertijd worden uitgevoerd. Het is mogelijk om maximum, minimum, gemiddelde en real-time waarden te meten. Productbeschrijving

1. Aansluiting sockets

5. Knop om de eenheden te wijzigen

6. Achtergrondverlichting

7. Max. Waarde sleutel

8. Min. waarde sleutel

9. Gemiddelde waarde sleutel

Functie Druk gewoon op de aan/uit-knop om het apparaat in te schakelen. In stand-by geeft het display T1 tot T4 en "- - - -" weer. Als er een sensor is aangesloten, wordt er een temperatuur weergegeven voor de corresponderende aansluiting. Max. / Min. / Gemiddeld De Max., Min. en Avg. toetsen kunnen gebruikt worden om de minimum waarden, maximum waarden en gemiddelde waarden weer te geven. Door nogmaals op de corresponderende toets te drukken ga je terug naar de real-time meting. Automatisch uitschakelen Het apparaat schakelt zichzelf na 10 minuten uit met behulp van de automatische uitschakelmodus om de levensduur van de batte- rijen te verlengen. DATA HOLD functie Door kort op de Hold toets te drukken, kan een testwaarde worden opgeslagen op het LC display. De functie "DATA HOLD" wordt op het display weergegeven en kan weer worden uitgeschakeld door nogmaals kort op dezelfde toets te drukken. Achtergrondverlichting De achtergrondverlichting van het display is normaal uitgeschakeld en kan worden ingeschakeld door op een knop te drukken. De verlichting wordt na een paar seconden automatisch uitgeschakeld om de batterij te sparen. Eenheden wijzigen Met de Unit-toets kunnen de meeteenheden worden gewijzigd. Er zijn de meeteenheden °C, °F en °K. Schoonmaken Als het apparaat vuil is geworden door dagelijks gebruik, kan het worden gereinigd met een vochtige doek en een mild huishoude- lijk schoonmaakmiddel. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen voor het schoonmaken.Technische gegevens 38 Testboy

Laat geen vocht in de behuizing komen om elektrische schokken en schade aan de meter te voorkomen. Onderhoud Het apparaat heeft geen speciaal onderhoud nodig, behalve de batterijen wanneer het wordt gebruikt volgens de gebruiksaan- wijzing. Batterij vervangen Als de batterijen leeg zijn, kan het apparaat uitschakelen. Vervang de batterijen onmiddellijk om de nauwkeurigheid van de test- waarden te garanderen. Om de batterijen te vervangen, opent u het batterijvak. Draai hiervoor de schroef los met een geschikte schroevendraaier. Zorg ervoor dat de polariteit correct is wanneer u de nieuwe batterijen gebruikt. Sluit het batterijvak voorzichtig en schroef het weer vast.

Batterijen horen niet bij het huishoudelijk afval. Er is ook een inzamelpunt bij jou in de buurt!

Technische gegevens Weergave LC-display met achtergrondverlichting Meetbereik -200 ... +1372°C / -328 ... +2501°F Toleranties >100°C (±1°C / 1°F) <100°C (±2°C / 3,6°F) Resolutie >1000°C = 1°C/°F/°K <1000°C = 0,1°C/°F/°K Aansluitmogelijkheden 4x K-type Gegevens vasthouden

Temperatuureenheden °C, °F, °K Automatisch uitschakelen Ja (10 min.) Afmetingen 200 x 85 x 38 mm Gewicht 275 g Stroomvoorziening 1x 9 V blokTestboy
