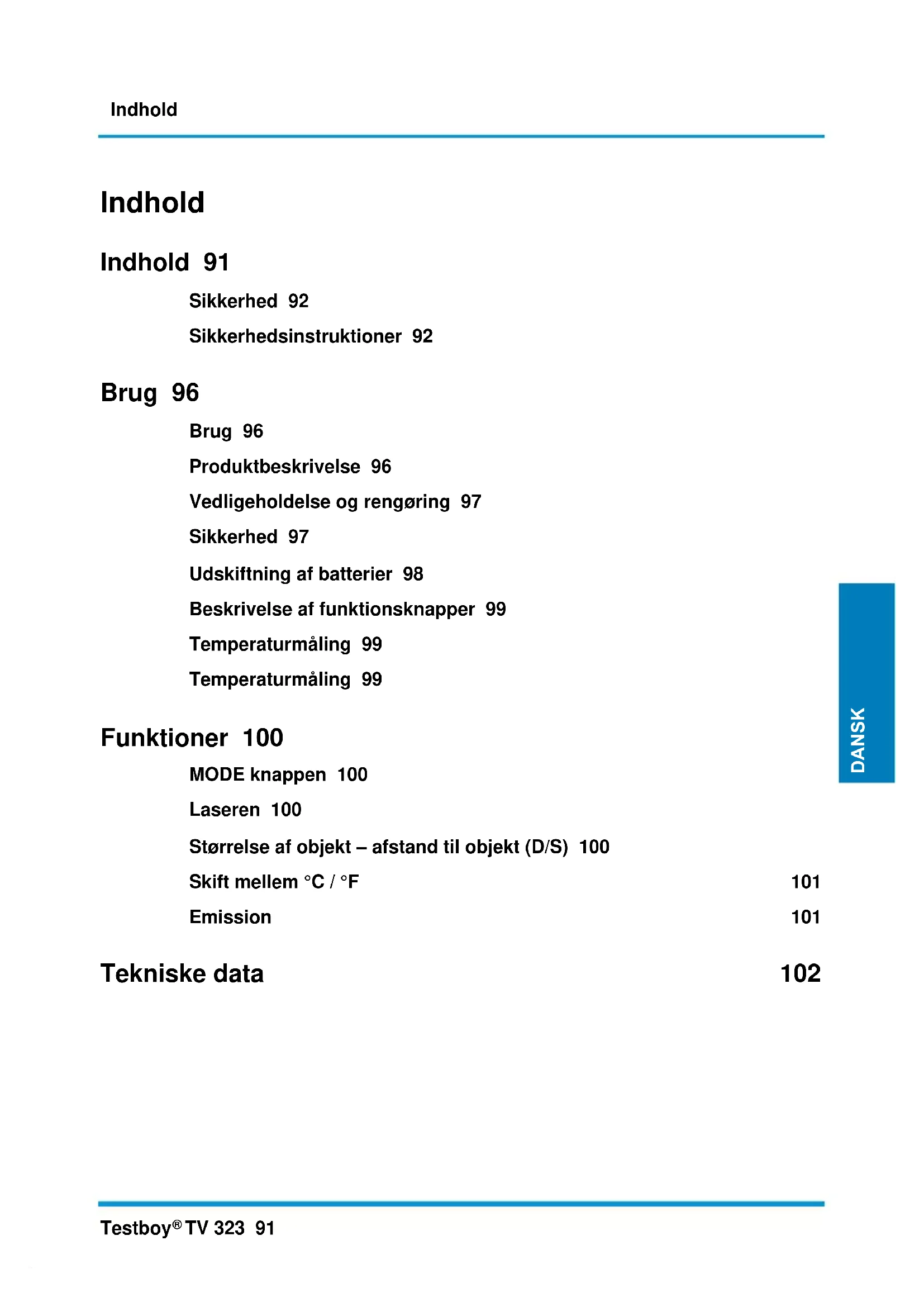

BRUGSANVISNING TV 323 Testboy

Sikkerhedsinstruktioner 92

Brug 96

Brug 96

Produktbeskrivelse 96

Udskiftning af batterier 98

Beskrivelse af funktionsknapper 99

Temperaturmåling 99

Temperaturmåling 99

Funktioner 100

MODE knappen 100

Laseren 100

Storrelse af objekt - afstand til objekt (D/S) 100

Skift mellem ^ C /°F 101

Emission 101

Tekniske data

102

Sikkerhed

Advarsel Vær opmærksom, sikkerhedsinstruktioner.

Advarsel Elektriskstød kan medføre.dk erler alvorlig personskade og/eller ødelægge instrumentet.

Advarsel Peg aldrig laseren mod øjne, haverken direkte eller indirekte via en reflekterende overflade. Laseren kan medfør skade på øjet. Laseren skal slukkesær der måles tæt på mennesker.

Sikkerhedsinstruktioner

Advarsel Ved u autoriseret øendringer på apparatet bortfalder garantien pga. sikkerheds- og godkendelsesårsager (CE). Overhold altid sikkerhedsinstruktionerne, adversler og lign.

Advarsel Vær opmærksom på følgende anvisninger, fjr du bruger apparatet.

Betjen ikke apparatet i nærheden af elektrisk svejseudstyr, induktionsvarmere og andre elektromagnetiske felter. Efter drastiske temperaturændringer skal apparatet have ca. 30 minutters stabilising, for at tilpasse sig den nye temperatur inden brug. Udsæt ikke apparatet forhape temperaturer i længere tid af gangen. Udsæt ikke apparatet for støv og fugtige omgivelser. Måleinstrumentet og tilbehør bør holdes edenfor børns rækkevide. Opbevar apparatet i den medfølgende emballage after brug, og undgangderved forurening af linsen.

Anvendelse

Instrumentet på kun anvendes til formål beskrevet i dette manual. Anden anvendelse betragtes som forkert brug og kan medføre skade eller ødelæggelse af instrumentet. Ved forkert brug bortfalder alle former for garanti.

Husk at fjerne batterierne hvis instrumentet ikke skal bruges i en laengereperiode.

Testboy kan ikke stilles til ansvar for skade på ting eller personer grundet forkert brug eller manglede hensyntagen til sikkerhedsinstruktionerne. Ved enalandbrugbortfalder garantien påproduktet. Læs davon manualforallbrug, entrekantmarkeresikkerhedsinstruktionerne.

Dette instrument er CE-godkendt og opfylder CE retningslinjer.

Vi forbeholder os ret til at ændre specifikationerne.uden forudgående varsel © 2022 Testboy GmbH, Deutschland.

Ansvarsfraskrivelse

Garantien bortfalder ved skader der skyldtes forkert brug. Testboy kan/DDke gores ansvarlig for evt.folge skader.

Testboy er ikke ansvarlig for skade der kan relateres til

Forkertbrug.
AEndringer på instrumentet der ikke er godkendt af Testboy.
| Brug af reservationele der/DD er godkendt af Testboy.
| alkohol-, narkotika- eller medicinpavirkning

Brugermanualen

Der kan ikke garanteres for korrektheden af data, billeder og tegninger. Dertages forbehold for trykfejl. Specifikationerne kan ændres uden varsel.

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig@måde. Smid ikke el-værktøj udammen med det almindelige husholdningsaffald!

WEEE-directivet regulerer returning og genbrug af elektriske apparater. Producenter af elektriske apparater er forpligtet til at tage alle elektriske apparater tilbage og genbruge dem uten beregning. Elektriske apparater违法犯罪e bortskaffes gennem konventionelle affaldskanaler. Elektriske apparater skal genbruges og bortskaffes separat. Alt udstyr, der er omfattet af dette direktiv, er mærket med dette logo.

Akkuer / batterier mA ikke smides udammen med det almindelige husholdningsaffald, ej heller brændes eller smides i vendet. Akkuer / batterier skal hvis muligt aflades, indsamles, genbruges eller bortskaffes iht. gældende miljøforskrifter.

Kvalitetscertifikat

Testboy bekræfter hermed at dette produit er blevet kalibreret i overensstemmelse med etablerede testprocedure under fremstillingen. Alle aspekter af kvalitetssikring som udføres af Testboy vedrørende kvalitet under fremstillingsprocessen, overvåges permanent.

Produkt opfylder de mest aktuelle direktiver. Yderligere information findes på www.testboy.de

Brug

Tak fordi du valgte Testboy TV 323.

Det infrarode termometer TV 323 er designet ved hjælp af den sidste nyetekologi. Produktet er produceret i overensstemmelse med gældende standarder og direktiver.

Brug

Til måling af temperatur fra -50 to +550 °C.uden fysisk kontakt. Anvend kun 1,5 V, Type LR03 AAA eller tilsvarende.

Produktbeskrivelse

Det berøringsfrie infrarode termometer er beregnet til måling af temperaturer på overfladen af moleobjektet. Det anwendes hvor et konventionelt (kontakt) termometer er uegnet (så som på bevægelige objekter, overflader under spænding og hvor moleoverfladen er svær at Nä).

Instrumentet har hurtig respons og et stort moleomrade. Data-Hold
funktionen giver mulighed for midlertidig at gemme moleværder.
Instrumentet har ogsa en Min- / Max Funktion og et display med baggrunds lys.

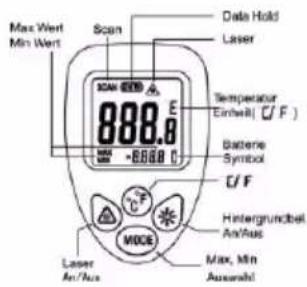

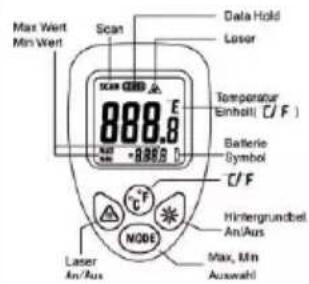

Display

Laser taendt

Baggrundslys taendt

Scan

Måling aktiv

Data hold

Lavt batteri

Aktuel temperatur

°C / °F symbol

Min/Max

Min/max maling

Nedsaenk ikke nogen del af termometeret i væske.

| Brug en blød tør klud, til den lobeende rengøring. Brug ikke sibende eller ætsende væsker.
Linsen er den mest folsomme del og rengores sa vidt muligt med luft ell er en bld klud.

Sikkerhed

Ved abnede apparater skal man tænke på, at nogle indvendige kondensatorer ogå after slukning stadig kan have livsfarligt spændingspotentiale.

Hvis der dukker fejl eller usædvanligheder op, skal apparatet tages ud af drift og man skal sikre, at det første kan anvendesigen after at der er udførnt en kontrol.

Udskifting af batterier

Hvis instrumentet ikke skal bruges i længere tid, fjern da batterierne og opbevar instrumentet i omgivelser der ikke er fugtige eller for varme.

Efterlad ikke batterierne i instrumentet daevt. lækage fra batterierne kan nære sundhedsskadelig og gør skade på instrumentet.

Udskifting

Hvis batterierne er ved at vare brugt op, vises batteri symbolet i displayet og det er tid til at udskifte batterierne.
Der kal anwendes 2× Micro, LR03.
Vend batterierne rigtigt.
Husk at slukke instrumentet inden batteriskift.

Batterierne skal afskaffes I henhold til geldende lovgivning.

Beskrivelse af Funktionsknapper

Funktionsknapperne

"Laser", ^ C / ^ F og "Background lig." aktivere Funktioner som f.eks. laser, baggrundslys og valg mellem ^ C og ^ F

MODE knappen

MODE knappen, skifter mellem max-/min. værdier. Disse værdier vises med småt på displayet.

Temperaturmåling

Tryk på knappen (se fig.) og der foretages en temperature måling.

Hvis laseren er aktiveret indikere laseren centrum for malingen.

Temperaturmåling

Foretag temperaturmåling, peg på objektet med IR sensoren og tryk på knappen.

Målepunktet pågressive större end objektet der skal måles på. Den aktuelle temperatur vises på displayet. For at &, det varmesto / koldestested på objektet holdes temperatur knappen inde, samtidig med at man scanner hemover objektet der måles på.

Nár knappen slippes vises temperaturen i ca. 10 sek. I donne periode vises "HOLD" på displayet. After ca. 10 sek. slukkes instrumentet for at spare strøm.

“MIN”	Indikation af lavest temperatur under måling.
“MAX”	Indikation af højeste temperatur under måling.
Indikation af Min og Max værdier er vist I displayet.

Laseren

Hvis laseren er tændt indikerecke ca. centrum af male omraret. Laseren gør det nemmere at lave en praecis maling.

Aktivere laseren ved at trykke på knappen med laser symbolet indtil symbolet ses i displayet. Nu aktiveres laseren under måling. Deaktivere laseren igen ved at trykke på knappen med laser symbolet indtil laser symbolet forsvinder i displayet.

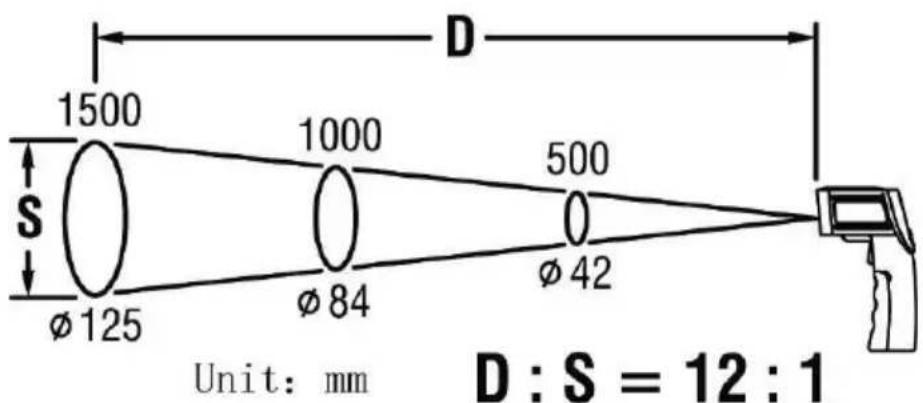

Storrelse af objekt - afstand til objekt (D/S)

Sorg for, at objektet der måles på er større end maleområdet for instrumentet. Den malte temperatur er en gennemsnits temperatur i det malte område. Joindre område der skal måles på des tættere skal du stå. Se nedenstående diagram der øgså er vist på instrumentet.

For en præcis maling, skal objektet der MAles på vare dobbelt sá stort som mæleområdet.

F.eks. hvis afstanden er ca. 100 cm sä skal objektet der måles på vare ca. 8,5 cm i diameter.

Shift mellem ^ C / ^ F

Tryk på °C / °F' knappen, for at skiffe mellem °C and °F.

Emission

Emission er et begreb, der anwendes til at beskrive et materiales energiudledning. De feste (90 % af de typiske tilfælde) organiske materialer og malede eller oxiderede overflader har en emission på 0.95 (forudindstillet i enheden).

Undgå unogjagtige målinger, mal ikke direkte på glinsende eller reflekterende metaloverflader. Ved måling af södanne overflader, dæk overfladen af med afdækningstape eller mat sort maling. Giv tid, SSE tapen/malingen kan na samme temperatur som materialet nedenunder, før temperaturen på den afdækket overflade måles.

Tekniske data

Måleområde	-50 °C to +550 °C -58 °F to + 1022 °F
Opbevaringstemperatur	0-50 °C, < 70 % rel. H.,.uden batterier
Batterier	2 × 1.5 V Type Micro LR 03, AAA
Omgivelsestemperatur	0-40 °C,< 80 % rel. H. ikke kondenseret
Nøjagtighed (IR) 15~35 °C	± 2% or 2 °C +5 Digits
Nøjagtighed (IR) -50~550 °C	± 3% or 3 °C +10 Digits
Max. afstand	< 2000 m
Emission	0.95
Reaktionstid	1 s
Nøjagtighed (-9.9~199.9 °C)	0.1 °C
Batteristatus	Symbol på display
Afstand –@malepunkt ratio	12:1
Dimension	90 × 150 × 40 mm (B × H × D)
Vægt	Ca. 130 g incl. batterier
Display	LC-Display
Tilbehør	Manual
