| Termék típusa | Infravörös hőmérő harmatpont számítással |
| Márka | Testboy |
| Modell | TV 328 |
| Méretek | 190 x 130 x 55 mm |
| Tömeg | Körülbelül 280 g (elemmel együtt) |
| Tápellátás | 1 db 9 V elem |
| Elem élettartama | Minimum 100 óra folyamatos használat |
| Mérési tartomány (IR) | -20 és +350 °C között, felbontás 0,1 °C |
| Pontosság (IR) +10 ~ +30 °C | ±1 % vagy 1,0 °C |
| Pontosság (IR) -10 ~ +90 °C | ±3 % vagy 3 °C |
| Pontosság (IR) +90 ~ +350 °C | ±5 % vagy 5 °C |
| Környezeti mérési tartomány | -10 és +40 °C között (jellemzően ±1 °C) |
| Páratartalom mérési tartomány | 10 – 90 % relatív páratartalom |
| Állítható emisszióképesség | 0,75 / 0,85 / 0,95 |
| Távolság a mérési ponthoz képest (D:S) | 12:1 |
| Válaszidő | 0,5 s |
| Spektrális érzékenység | 8 – 14 μm |
| Fő funkciók | Érintés nélküli infravörös mérés, hőhidak érzékelése (zöld/sárga/piros LED), penész riasztás, harmatpont számítás, °C/°F váltás, háttérvilágítás, lézeres célzógyűrű |
| Automatikus kikapcsolás | Körülbelül 25 másodperc után |
| Karbantartás és tisztítás | Tisztítsa meg a házat nedves ruhával, tisztítószer nélkül. Fújja le az IR lencsét, és óvatosan kefélje le egy finom kefével. |
| Biztonság | Ne irányítsa a lézert a szemek felé. Kerülje az elektromágneses tereket. Tartsa be a kézikönyv biztonsági utasításait. |
| Pótalkatrészek és javíthatóság | Szabványos 9 V-os elem, felhasználó által cserélhető. Más pótalkatrészek nem állnak rendelkezésre. |
Gyakran ismételt kérdések - TV 328 Testboy
Felhasználói kérdések a következőről TV 328 Testboy
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hőmérő PDF formátumban ingyenesen! Találja meg kézikönyvét TV 328 - Testboy és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TV 328 márka Testboy.

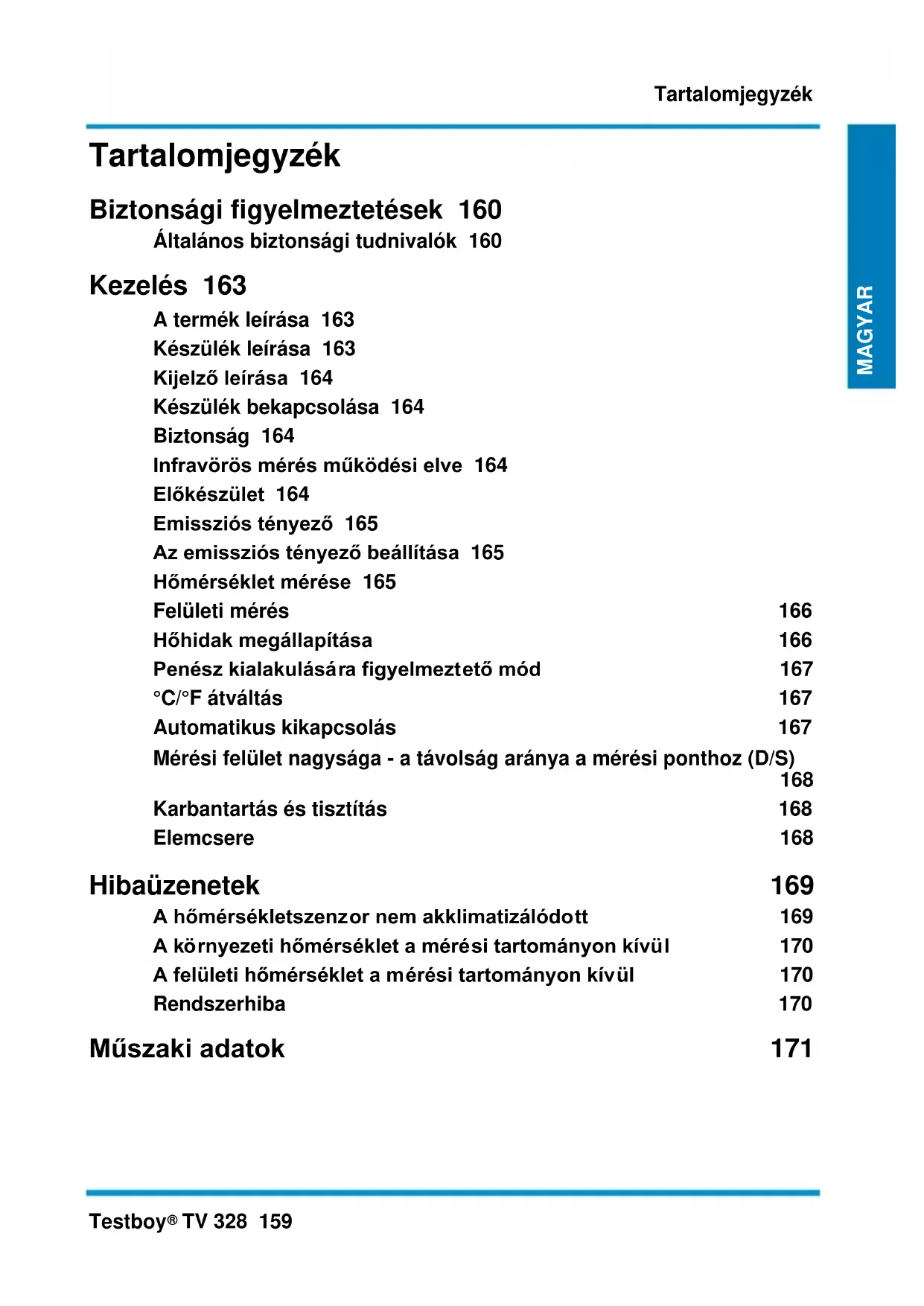

HASZNÁLATI ÚTMUTATÓ TV 328 Testboy
Biztonsági figyelmeztetések 160
Általános biztonsági tudnivalók 160
Kezelés 163
A termék leírása 163
Készülék leírása 163
Kijelző leírása 164
Készülék bekapcsolása 164
Biztonság 164
Infravörös mérés működési elve 164
Előkészület 164
Emissziós tényező 165
Az emissziós tényező beállítása 165
Hömérséklet mérése 165
Felületi mérés 166
Höhidak megállapítása 166
Penész kialakulására figyelmeztető mód 167
°C/°F átváltás 167
Automatikus kikapcsolás 167
Mérési felület nagysága - a távolság aránya a mérési ponthoz (D/S) 168
Karbantartás és tisztítás 168
Elemcsere 168
Hibaüzenetek 169
A hömérsékletszenzor nem akklimatizálódott 169
A környezeti hőmérséklet a mérési tartományon kívül 170
A felületi hőmérséklet a mérési tartományon kívül 170
Rendszerhiba 170
Müszaki adatok 171
Biztonsági figyelmeztetések
FIGYELMEZTETÉS
Veszélyforrások például a mechanikus alkatré-szek, melyek súlyos személyi sérülést okozhatnak.
Tárgyak veszélyeztetése is fennáll (pl. a készülék károsodása).
FIGYELMEZTETÉS
Az áramütés halálos vagy súlyos személyi sérülést okozhat, továbbá veszélyeztetheti egyes berende-zések működését (pl. a készülék károsodása).
FIGYELMEZTETÉS
A lézersugarat soha ne irányítsa közvetlenül vagy fényvisszaverő felületen keresztül, közvetetten a szemre. A lézersugárzás visszafordíthatatlan sérüléseket okozhat a szemben. Emberek közelében történő méréskor a lézersuga-rat ki kell kapcsolni.
Általános biztonsági tudnivalók
FIGYELMEZTETÉS
A készülék jogosulatlan átalakítása és/vagy mó-dosítása biztonsági és engedélyeztetési okokból (CE) nem megengedett. A készülék biztonságos használata érdekében kér-jük, hogy feltétlenül tartsa be a biztonsági előírá-sokat, a figyelmeztetéseket, valamint a "Rendelte-tésszerű használat" fejezetben leírtakat.
FIGYELMEZTETÉS
Kérjük, hogy a készülék használata előtt vegye figyelembe a következő tudnivalókat:
Ne használja a készüléket elektromos hegesztő-berendezések, indukciós fütőberendezések és más, elektromágneses mezők közelében.
Hirtelen hömérsékletváltozás után használat előtt kb. 30 percet várni kell, amíg a készülék alkalmazkodik az új környezeti hömérséklethez, hogy az
infravörös (IR) érzékelő stabilizálódjon.
Ne tegye ki a készüléket hosszabb ideig magas hömérsékletnek!
Kerülje a poros és nedves környezetet!
A mérőműszer és tartozékai nem játékszerek, ezért nem kerülhetnek gyermekek kezébe!
Ipari létesítményekben kövesse az Ipari Szakmai Szövetség elektromos berendezésekre és üzemi eszközökre vonatkozó balesetvédelmi előírásait.
Rendeltetésszerű használat
A készülék csak a használati utasításban meghatározott felhasználási célokra szolgál. Minden egyéb felhasználás tilos, és balesethez vagy a ké-szülék meghibásodásához vezethet. A nem a rendeltetésszerű használat a kezelő gyártóval szembeni mindennemű garancia és szavatossági igényének azonnali megszűnéséhez vezet.
Ha készüléket hosszabb ideig nem használja, a készülék károsodásának elkerülése érdekében, kérjük, vegye ki az elemeket.
Nem vállalunk felelősséget a szakszerűtlen kezelésből vagy a biztonsági előírások figyelmen kívül hagyásából eredő anyagi károkért és személyi sérülésekért. Ilyen esetben mindennemű garanciális igény meg-szűnik. A használati utasításban található, felkiáltójelet tartalmazó háromszög minden esetben biztonsági előírásra hívja fel a figyelmet. Kérjük, hogy a készülék üzembe helyezése előtt olvassa végig a kezelési utasítást! Ez a termék CE- tanúsítvánnyal rendelkezik, így megfelel a vonatkozó irányelveknek.
A müszaki adatok előzetes bejelentés nélküli módosításának joga fenntartva
© 2014 Testboy GmbH, Németország.
Felelősség kizárása
A kezelési utasítás be nem tartásából származó károk esetén a garanciális igény megszűnik! Az ilyen károkból eredő járulékos károkért nem vállalunk felelősséget!
Testboy nem vállal felelősséget a
jelen kezelési utasítás be nem tartása,
a terméknek a Testboy által nem engedélyezett átalakítása, vagy
a nem a Testboy által gyártott, illetve nem engedélyezett pótalkatrészek használata
alkohol, kábítószer vagy gyógyszer hatása
miatt bekövetkezett károkért.
A használati utasítás tartalmának helyessége
Jelen használati utasítás a legnagyobb körültekintéssel készült. Az adatok, ábrák és rajzok helyességéért és teljességéért nem vállalunk felelősséget. A módosítások, nyomtatási hibák és tévedések joga fenntartva.
Ártalmatlanítás
Tisztelt Testboy Vásárlónk! Termékünk megvásárlásával Önnek lehetősége nyílik arra, hogy a készüléket élettartama végén visszajuttassa a megfelelő elektronikai hulladékgyűjtő-helyek egyikére.
A WEEE irányelv szabályozza az elektronikai készülékek visszaszállítását újra hasznosítását. Az elektronikai készülékek gyártójának kötelessége visszavenni és újra hasznosítani a készülékeket díjmentesen. Az elektronikai készülékektől már nem lehet a hagyományos hulladékgazdálkodási eszközökkel ártalmatlanítani. Az elektronikai készléket külön kell újra hasznosítani és ártalmatlanítani. Ezen irányelv alá tartozó összes berendezést ezen logóval jelölik.
Használt elemek ártalmatlanítása
Ön, mint végfelhasználó, a törvényi előírások szerint (elemekről szóló törvény) köteles valamennyi használt elemet és akkumulátort visszaszolgáltatni. Háztartási hulladék közé helyezésük tilos!
A káros anyagokat tartalmazó elemeket / akkumulátorokat a mellékelt szimbólumok jelölik, melyek arra utalnak, hogy tilos a háztartási hulladék közé helyezni őket.
A jellemző nehézfémek jelölései a következők:
Használt elemeit/akkumulátorait díjmentesen leadhatja településének
gyűjtőhelyein, illetve minden olyan helyen, ahol elemeket/akkumulátorokat árusítanak!
Minőségi tanúsítvány
A Testboy GmbH valamennyi, minőséget érintő tevékenysége és folyamata minőségirányítási rendszerünk állandó ellenőrzése alatt áll. A Testboy GmbH igazolja továbbá, hogy a kalibrálás során használt vizsgáló berendezések és műszerek folyamatos ellenőrzés alatt állnak.
Megfelelőségi nyilatkozat
A termék megfelel a legújabb irányelveknek. További információkat a www.testboy.de oldalon talál.
Kezelés
Köszönjük, hogy a Testboy® TV 328 készüléket választotta!
A Testboy Penészdetektor a technika mai állásának megfelelően készült. A készülék megfelel az aktuális szabványoknak és teljesíti a hatályos európai és hazai irányelvek követelményeit.
Sok örömet kívánunk a Testboy® TV 328 használatához!
A Testboy® TV 328 egy infravörös hőmérő harmatpont számító funkcióval.
A termék leírása
Az érintésmentes hömérsékletmérés ideális minden olyan helyen, ahol nincs lehetőség a hagyományos (kontakt) hömérsékletmérésre. A készülék előnye a gyors reakcióidő és a nagy hömérsékletmérési tartomány, a robusztus és praktikus pisztolyalakú ház. A Data-Hold funkcióval rövid ideig tárolni tudja a mért értéket. A készüléken van továbbá tartós mérés funkció, °C/°F átváltó gomb, lézeres célzófény, harmatpont-számítás és háttérvilágítás. Egy pillanat alatt megállapíthatók a hőhidak, valamint a penészképződés veszélye.

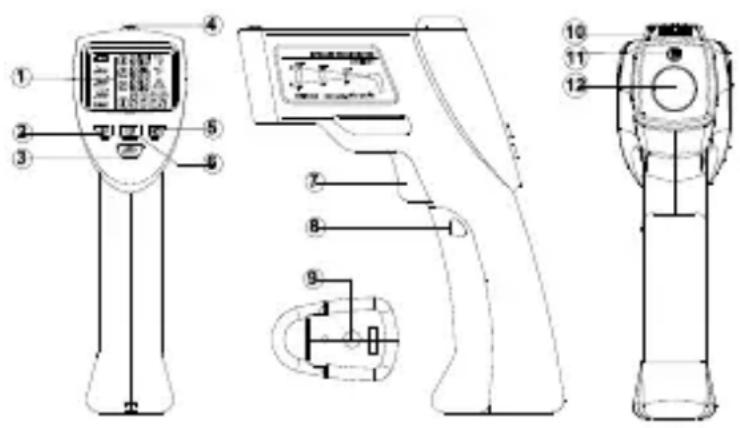

Készülék leírása
- LCD kijelző
- Felületi hömérséklet gomb
- Emissziós tényező gomb
- LED-kijelző
- Penészre való figyelmeztetés üzemmód gomb
- Höhíd üzemmód gomb
- Mérő gomb
- Elemház
- Állvány rögzítési pont
- Környezeti szenzorok
- Lézeres célzófény
- Infravörös érzékelő

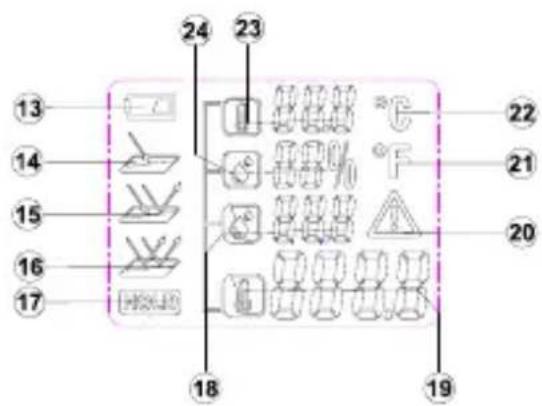

- Elem töltöttség kijelző
- Magas emissziós együttható
- Közepes emissziós együttható
- Alacsony emissziós együttható
- "Hold" jelzés
- Harmatpont hömérséklete
- Felületi hömérséklet
- Figyelmeztető szimbólum
- Fahrenheit fok
- Celsius fok
- Környezeti hömérséklet
- Levegő relatív páratartalom
A készülék bekapcsolásához röviden nyomja meg a Mérés gombot. A készülék a legutóbb használt beállításokkal indul el.
Biztonság
A készülék kinyitásakor mindig ügyelni kell arra, hogy néhány belső kondenzátorban kikapcsolás után is életveszélyes feszültségpotenciál lehet.
Ha hibát vagy szokatlan jelenséget észlel, helyezze üzemen kívül a készüléket és gondoskodjon róla, hogy ne használják, amíg át nem vizsgálták.
Infravörös mérés működési elve
Az infravörös hőmérők a tárgy által kibocsátott infravörös sugárzást érzékelik. Az infravörös érzékelő rögzíti a kibocsátott infravörös sugárzás intenzitását, ebből a belső mikroprocesszor kiszámítja a hőmérsékletet. Ezzel a módszerrel fizikai érintés nélkül meg lehet állapítani tárgyak hőmérsékletét. A lézeres célzófény kört képez és ezzel segít célba venni a mérési felületet.
Előkészület
Ne mérjen készülékkel szélsőségesen nagy hőmérséklet-különbségeket, mert az negatívan befolyásolja a készülék pontosságát.
A készüléket ne érje erős ütés és ne essen le.
Ne takarja le az infravörös fény, a környezetérzékelő szenzor és a lézeres célzófény nyílását.
Emissziós tényező
Az emissziós tényező az anyagok hőenergia-kibocsátási jellemzőjét írja le. Minél magasabb az érték, annál magasabb az anyag sugárkibocsátó képessége. Sok szerves anyag és felület emissziós tényezője 0,85 és 0,95 között van. A fémes felületek vagy csillogó anyagok emissziós tényezője alacsonyabb. Ezért állítottunk be előre a Testboy ^® TV 328 készüléken három emissziós tényezőt. Annak ellenére, hogy az emissziós tényező értéke állítható, nem javasoljuk, hogy fényes felületeken (pl. nemesacélon stb.) végezzen mérést. Pontosabb mért értékeket kap, ha az ilyen mérési felületeket fekete színnel lefesti vagy fekete ragasztószalaggal leragasztja. Átlátszó felületen, pl. üvegen, keresztül nem lehet méréseket végezni. Ilyenkor a készülék az üveg felületének hőmérsékletét méri.
Az emissziós tényező beállítása
Egy tárgy helyes felületi hőmérsékletének megállapításához a helyes emissziós tényezőt kell beállítani. Három előre beállított mód közül lehet választani:
Magas emissziós tényező (0.95)
Beton (száraz), kövek (vörös, natúr), homokkő (natúr), márvány, kátránylemez, gipsz vakolat (natúr), habarcs, gipsz, parkett, padló (matt), faburkolat, PVC, szönyeg, tapéta (mintás), csempe (matt), üveg, alumínium (eloxált), zománc, fa, gumi, jég
▶ Közepes emissziós tényező (0.85)
Gránit, burkolókö, farostlemez, tapéta (kicsit mintás), lakk (sötét), fém (matt), kerámia, bör
▶ Alacsony emissziós tényező (0.75)
Porcelán (fehér), lakk (világos), parafa, pamut
— Az emissziós tényező beállításához nyomja meg a helyes emissziós tényező.
gombot, míg megjelenik a
Hőmérséklet mérése
A hömérséklet méréséhez az infravörös szenzor nyílását irányítsa a megmérni kívánt tárgyra és nyomja meg a hömérséklet-mérés gombot.
Bizonyosodjon meg róla, hogy a mérni kívánt célpont nagyobb, mint a mérési pont. Az aktuálisan mért hőmérsékletérték megjelenik az LCD-kijelzőn. A tárgy legmelegebb pontjának lokalizálásához a Testboy® TV 328-val célozzon egy pontra a mérni kívánt területen kívül.
Ezután tartsa benyomva a Mérés gombot és így pásztázzon a céltárgyon fel-le, amíg megtalálja a melegpontot.
Ha elengedi a Mérés gombot, a mért hömérséklet még kb. 25 másodpercig látható a kijelzőn.
Ezalatt az idő alatt a "HOLD" felirat látható. Kb. 25 másodperc múlva a készülék magától kikapcsol, így kímélve az elemet.
A Mérés gomb megnyomásakor egy lézeres célzófény kijelöli a mérési felületet. Ez megkönnyíti a pontos mérést.
Felületi mérés
— A felületi mérés elvégzéséhez nyomja meg a üzemmódot.
gombot, ezzel beállíthatja az
— Irányítsa a készüléket a megmérendő felületre és nyomja meg a Mérés gombot.
— A kijelzőn 📄️ megjelenik a megcélzott mérési felület megállapított hőmérséklete. Engedje el a Mérés gombot, ekkor a mért érték rögzítődik (HOLD).
Az erősen tükröződő vagy átlátszó felületek negatívan befolyásolhatják a mérést. Ha szükséges, ragassza le a mérési felületet matt ragasztószalaggal, várja meg, amíg a szalag átveszi a tárgy hőmérsékletét, és akkor végezze el a mérést.
Hőhidak megállapítása
Höhíd üzemmódban a készülék összehasonlítja a felület hőmérsékletét a környezet hőmérsékletével. Ha a hőmérsékletek különbsége túl nagy, akkor a kijelzőn található LED zöld, sárga és piros színnel egyértelműen jelzi ezt, így hívva fel a figyelmet egy esetleges höhíd fennállására.
— A hőhíd üzemmód aktiválásához nyomja meg a | | gombot.
– Irányítsa a készüléket a tárgyra és tartsa lenyomva a Mérés gombot. A lézerkör megmutatja a bemért területet.
— A kijelzőn a tárgy aktuális hőmérséklete látható 888.8 a megállapított környezeti
hőmérséklet mellett 88.8. Ha elengedi a Mérés gombot, a mért értékek rögzítődnek.
— A kijelzőn található LED egyértelműen jelzi egy hőhíd lehetőségét.
Zöld: Kis hőmérsékletkülönbség. Nem áll fenn hőhíd veszélye.
Sárga: Közepes hőmérsékletkülönbség. Lehetséges, hogy hőhíd áll fenn. Ismételje meg a mérést egy későbbi időpontban, hogy megbizonyosodjon az eredményről.
▶ Piros: Magas hőmérsékletkülönbség! Hőhidat talált! A mért eredmény villog, ezzel hívva fel a figyelmet az esetleges veszélyre.
Azon a felületen, ahol hőhidat talált, ellenőrizze a szigetelést.
Penész kialakulására figyelmeztető mód
A penészre figyelmeztető módban a készülék összehasonlítja a tárgy felületi hőmérsékletét a kalkulált harmatponttal. A harmatpontot a mért levegő páratartalom és a környezeti hőmérséklet értékeiből számítja ki. Ha penész kialakulásának a veszélye áll fenn, a kijelzőn található LED zöld, sárga vagy piros színnel egyértelműen jelzi ezt.
— A penészre való figyelmeztetés beállításához nyomja meg a gombot.
— Irányítsa a készüléket a megmérendő felületre és nyomja meg a Mérés gombot.
— A lézeres célzófény kört képez és ezzel smegmutatja a mérési felületet.
— A kijelzőn a megállapított felületi hőmérséklet 888.9, a páratartalom
a környezeti és a harmatpont-hőmérséklet látható.
Engedje el a Mérés gombot, ekkor a mért értékek rögzülnek (HOLD).
Zöld: Nem áll fenn penészképződés veszélye.
Sárga: Penészképződés lehetséges veszélye. Ellenőrizze még egyszer a pontot a felületi hőmérséklet és a hőhíd-mérés segítségével. Ismételje meg a biztonság kedvéért a mérést egy későbbi időpontban.
▶ Piros: Nagy a penész kialakulásának veszélye! Az aggályra okot adó érték villog, ezzel hívva fel a figyelmet a veszélyre.
A penészképződés megelőzése érdekében csökkentse a levegő páratartalmát, vagy növelje a helyiség hőmérsékletét!
A készülék nem alkalmas a penészgomba megtalálására! Csak a penészképződés lehetőségét állapítja meg a vizsgált helyen!
°C/°F átváltás
Ha át szeretne kapcsolni Celsius fokról Fahrenheit fokra vagy fordítva, kb. 3 másodpercig tartsa lenyomva a gombot.
Automatikus kikapcsolás
Kb. 25 másodperc elteltével a készülék kikapcsol, ezzel megelőzve az elem korai lemerülését.

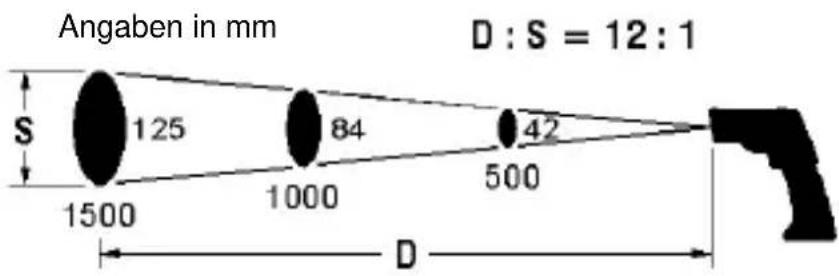

Mérési felület nagysága - a távolság aránya a mérési ponthoz (D/S)
A pontos mérési eredmény érdekében a mért tárgynak nagyobbnak kell lennie az infravörös hömérő mérési pontjánál. A megállapított hömérséklet a mért felület átlaghömérséklete. Minél kisebb a mért tárgy, annál kisebb legyen az infravörös hömérőtől a távolság. A mérési felület pontos nagyságát a következő grafikonról olvashatja le. Ugyanez megtalálható a készülékre nyomtatva is.
A pontos méréshez a mért tárgynak legalább kétszer akkorának kell lennie, mint a mérési felületnek.
Karbantartás és tisztítás
Az áramütés elkerülése érdekében ügyeljen rá, hogy a ház belsejébe ne jusson be nedvesség.
A házat rendszeres időközönként tisztítsa meg egy száraz ruhával, tisztítószer nélkül. Ne használjon csiszoló-, súroló- vagy oldószert.
Az infravörös lencséről fújja le a laza szennyeződéseket. A rátapadt szennyeződéseket kefélje le egy finom lencsekefével.
Elemcsere
Ha a készüléket hosszabb ideig nem használja, távolítsa el az elemeket és a készüléket ne túl párás, és ne túl forró környezetben tárolja.
A használt elemeket ne hagyja a készülékben, mert a szivárgásmentes elemek is korrodálódhatnak és vegyi anyagokat bocsáthatnak ki, ami ártalmas lehet az egészségre ill. károsíthatja a készüléket.
Eljárás leírása
Ha a kijelzön megjelenik az elemszimbólum, az azt jelenti, hogy az elem elhasználódott: hamarosan ki kell cserélni.
Készülék kikapcsolása

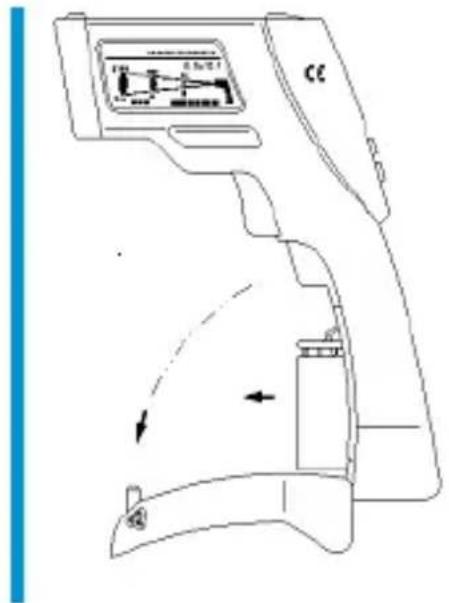

A felső végén enyhén nyomja össze az elemházat és hajtsa fel előre az elemház fedelét, ahogy a képen látható.
Cserélje ki az elemet egy azonos típusú újra.
Ügyeljen a pólusok megfelelő irányára.
Hajtsa vissza az elemház fedelét a fogantyúra.
Az elemeket ne dobja a háztartási hulladékba. A lakóhelye közelében található gyűjtőhely!
Hibaüzenetek
A hömérsékletszenzor nem akklimatizálódott
A készüléket túl nagy hőmérsékletkülönbségnek tették ki és bizonyos idő szükséges, amíg alkalmazkodni tud az új környezeti feltételekhez.
— Hagyja a készüléket kb. 10 - 30 percig az új környezetben, mielőtt elkezdi a mérést.


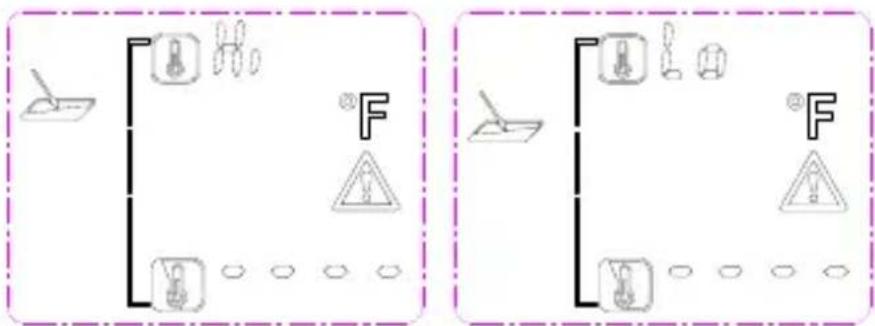

℃ ℉A környezeti hömérséklet a mérési tartományon kívül
A környezet hömérséklete túl magas vagy túl alacsony a készülék zavartalan üzemeltetéséhez.
– Ebben a környezetben nem lehet mérni.

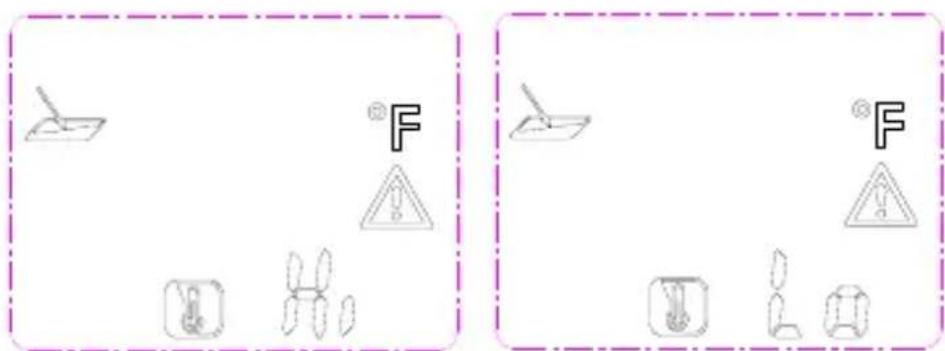

A felületi hőmérséklet a mérési tartományon kívül
— A megmérendő tárgy felületén mért hömérséklet a mérési tartományon kívül esik.
– Ezen a felületen nem lehet mérni.
– Rendszerhibát érzékel a készülék.
– Távolítsa el az elemet pár másodpercre a rendszer újraindításához.
Ha a készülék továbbra is hibát jelez, vegye fel a kapcsolatot a szervizünkkel.
Műszaki adatok
| Hőmérséklet-tartomány | -10 - +40 °C, < 80 % rel. párat, nem kondenzált |
| Tárolási hőmérséklet | -20 - +60 °C, < 70% rel. párat, elemek nélkül |
| Áramellátás | 1 db 9 V-os blokkelem |
| Mérési tartomány (infra) | -20 és +350 °C között, 0,1 °C-onként |
| Pontosság (infra) +10 ~ +30 °C | ± 1% vagy 1,0 °C |
| Pontosság (infra) -10 ~ +90 °C | ± 3% vagy 3 °C |
| Pontosság (infra) +90 ~ +350 °C | ± 5% vagy 5 °C |
| Mérési tartomány (környezet) | -10° - +40 °C (±1 °C tip.) |
| Mérési tartomány (levegő páratartalom) | 10 – 90 % (<20 % ±3 %; 20 - 60 % ±2 %; >60 % ±3 %) |
| Munkamagasság | < 2000 m |
| Emissziós tényező | 0.75 0.85 0.95 |
| Reakcióidő | 0,5 s |
| Spektrumtartomány | 8 – 14 μm |
| Elem töltöttségének kijelzése | 20% alatt megjelenik az elemszimbólum a kijelzőn |
| A mérési ponttól való távolság ar. | 12:1 |
| Elem élettartama | min. 100 óra tartós használat |
| Méret | 190 x 130 x 55 mm |
| Tömeg | kb. 280 g elemekkel együtt |
| Kijelző | LCD |
| Tartozékok | Kezelési útmutató, 9 V-os akkumulátor: |
