| Termék típusa | Digitális fékfolyadék-tesztelő |
| Márka | Testboy |
| Modell | TB 55 |
| Kategória | Mérőberendezések |
| Méretek | L = 151 mm, ∅ = 23,5 mm |
| Tömeg (körülbelül) | 50 g (elemekkel) |
| Tápellátás | 2 darab AAA Micro elem (1,5 V) |
| Kijelző | 5 LED: 2 fehér (DOT kiválasztás), 1 zöld, 1 sárga, 1 piros (minőség) |
| Mérési tartomány | DOT3, DOT4, DOT5.1 |
| Víz tartalom jelző | Zöld (<0,1%), Sárga (határ), Piros (>0,3%) |
| Önteszt funkció | Igen, bekapcsoláskor |
| Automatikus kikapcsolás | Körülbelül 1 perc |
| Tesztcsúcsok világítása | Nagy teljesítményű LED, üzemidő 80 óra |
| Védelmi osztály | IP 40 |
| Anyag | Műanyag |
| Karbantartás és tisztítás | Használat után öblítse le a csúcsot tiszta vízzel, majd szárítsa meg alaposan |
| Elemcsere | Igen, a felhasználó által, az elemrekesz fedelén keresztül |
| Fontos biztonsági előírások | Ne irányítsa a LED-eket a szem felé; ne használja elektromos áramkörökön; tartsa be a gyártó által előírt olajcsere intervallumokat |
| Rendeltetésszerű használat | Fékfolyadék (DOT3/4/5.1) tesztelése szakmai műhelyekben |
| Jóváhagyások | CE |
| Mellékelt tartozékok | Chip az elemrekesz nyitásához |
| Garancia | Gyártói garancia (a Testboy feltételei szerint) |
| Származási ország | Németország (Testboy GmbH) |
Gyakran ismételt kérdések - TB 55 Testboy
Felhasználói kérdések a következőről TB 55 Testboy
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mérőeszközök PDF formátumban ingyenesen! Találja meg kézikönyvét TB 55 - Testboy és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TB 55 márka Testboy.
HASZNÁLATI ÚTMUTATÓ TB 55 Testboy

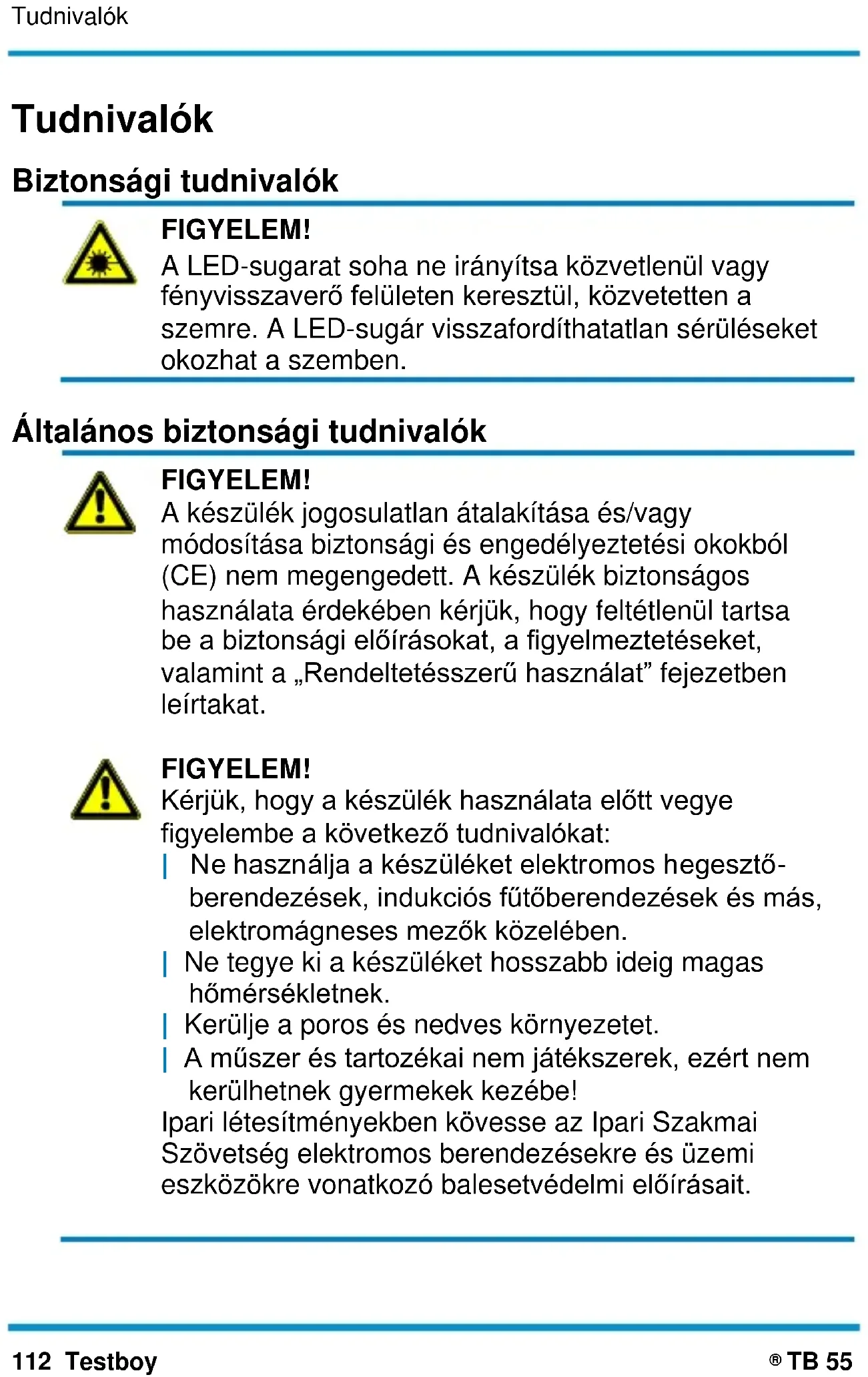

Biztonsági tudnivalók
FIGYELEM!
A LED-sugarat soha ne irányítsa közvetlenül vagy fényvisszaverő felületen keresztül, közvetetten a szemre. A LED-sugár visszafordíthatatlan sérüléseket okozhat a szemben.
Általános biztonsági tudnivalók
FIGYELEM!
A készülék jogosulatlan átalakítása és/vagy módosítása biztonsági és engedélyeztetési okokból (CE) nem megengedett. A készülék biztonságos használata érdekében kérjük, hogy feltétlenül tartsa be a biztonsági előírásokat, a figyelmeztetéseket, valamint a „Rendeltetésszerű használat” fejezetben leírtakat.
FIGYELEM!
Kérjük, hogy a készülék használata előtt vegye figyelembe a következő tudnivalókat:
Ne használja a készüléket elektromos hegesztőberendezések, indukciós fűtőberendezések és más, elektromágneses mezők közelében.
Ne tegye ki a készüléket hosszabb ideig magas hőmérsékletnek.
Kerülje a poros és nedves környezetet.
A müszer és tartozékai nem játékszerek, ezért nem kerülhetnek gyermekek kezébe!
Ipari létesítményekben kövesse az Ipari Szakmai Szövetség elektromos berendezésekre és üzemi eszközökre vonatkozó balesetvédelmi előírásait.
Rendeltetésszerű használat
A készülék csak a használati utasításban meghatározott felhasználási célokra szolgál. Minden egyéb felhasználás tilos, és balesethez vagy a készülék meghibásodásához vezethet. A nem a rendeltetésnek megfelelő használat a kezelő gyártóval szembeni mindennemű garancia és szavatossági igényének azonnali megszűnéséhez vezet.
Ha készüléket hosszabb ideig nem használja, a készülék károsodásának elkerülése érdekében, kérjük, vegye ki az elemeket.
Nem vállalunk felelősséget a szakszerűtlen kezelésből vagy a biztonsági előírások figyelmen kívül hagyásából eredő anyagi károkért és személyi sérülésekért. Ilyen esetben mindennemű garanciális igény megszűnik. A használati utasításban található, felkiáltójelet tartalmazó háromszög minden esetben biztonsági előírásra hívja fel a figyelmet. Kérjük, hogy a készülék üzembe helyezése előtt olvassa végig a kezelési utasítást! Ez a termék CE- tanúsítvánnyal rendelkezik, így megfelel a vonatkozó irányelveknek.
A müszaki adatok előzetes bejelentés nélküli módosításának joga fenntartva © Testboy GmbH, Németország.
A felelősség kizárása
A kezelési utasítás be nem tartásából származó károk esetén minden garanciális igény megszűnik! Az ilyen károkból eredő járulékos károkért nem vállalunk felelősséget!
A Testboy nem vállal felelősséget a
jelen kezelési utasítás be nem tartása
a terméknek a Testboy által nem engedélyezett átalakítása, vagy
a nem a Testboy által gyártott, illetve a Testboy által nem engedélyezett pótalkatrészek használata
alkohol, kábítószer vagy gyógyszer hatása miatt bekövetkezett károkért.
A használati utasítás tartalmának helyessége
Jelen használati utasítás a legnagyobb körültekintéssel készült. Az adatok, ábrák és rajzok helyességéért és teljességéért nem vállalunk felelősséget. A módosítások, nyomtatási hibák és tévedések joga fenntartva.
Ártalmatlanítás
Tisztelt Vásárlónk! Termékünk megvásárlásával Önnek lehetősége nyílik arra, hogy a készüléket élettartama végén visszajuttassa a megfelelő elektronikai hulladékgyűjtő-helyek egyikére.
A WEEE irányelv szabályozza az elektronikai készülékek visszaszállítását újra hasznosítását. Az elektronikai készülékek gyártójának kötelessége visszavenni és újra hasznosítani a készülékeket díjmentesen. Az elektronikai készülékektől már nem lehet a hagyományos hulladékgazdálkodási eszközökkel ártalmatlanítani. Az elektronikai készléket külön kell újra hasznosítani és ártalmatlanítani. Ezen irányelv alá tartozó összes berendezést ezen logóval jelölik.
Használt elemek ártalmatlanítása
Ön, mint végfelhasználó, a törvényi előírások szerint (elemekről szóló törvény) köteles valamennyi használt elemet és akkumulátort visszaszolgáltatni.
Háztartási hulladék közé helyezésük tilos!
A káros anyagokat tartalmazó elemeket / akkumulátorokat a mellékelt szimbólumok jelölik, melyek arra utalnak, hogy tilos a háztartási hulladék közé helyezni őket.
A jellemző nehézfémek jelölései a következők:
Használt elemeit/akkumulátorait díjmentesen leadhatja településének gyűjtőhelyein, illetve minden olyan helyen, ahol elemeket/akkumulátorokat árusítanak!
Minőségi tanúsítvány
A Testboy GmbH valamennyi, minőséget érintő tevékenysége és folyamata minőségirányítási rendszerünk állandó ellenőrzése alatt áll. A Testboy GmbH igazolja továbbá, hogy a kalibrálás során használt vizsgáló berendezések és műszerek folyamatos ellenőrzés alatt állnak.
Megfelelőségi nyilatkozat
A termék megfelel a legaktuálisabb irányelveknek. További információkat a www.testboy.de oldalon találhat.
Kezelés
Köszönjük, hogy a Testboy® TB 55 készüléket választotta.
A Testboy ^® TB 55 a már bizonyított Testboy ^® TB 50 folyamatosan továbbfejlesztett változata.
A mérőműszer egy digitális fékfolyadék-tesztelő a fékfolyadék minőségének meghatározásához (DOT3, 4 és 5.1).
A müszer mühelyekben való, professzionális felhasználásra és szervizcélokra készült.
FIGYELEM!
A készülék csak a kezelési útmutatóban leírt felhasználási célokra szolgál. Egyéb felhasználás tilos, és balesethez vagy a készülék meghibásodásához vezethet. A készülék felépítését tilos módosítani.
Figyelem: A készülék nem használható áramkörökben való méréshez. A készüléket használat előtt és után tesztelje egy ismert fékfolyadékkal.
FIGYELEM!
A fékfolyadék cseréjére vonatkozóan tartsa be a gépjármű gyártójának és a fékfolyadék gyártójának előírásait.
A mérés kiegészítő információnak tekintendő, és nem helyettesíti a gépjármű gyártójának adatait. (csere intervallumok)
A fékfolyadék nedvességgel való szennyeződésének elkerülése érdekében a kiegyenlítő-tartályt csak rövid időre nyissa ki. Kerülni kell a túl gyakori méréseket is.
Minőség-meghatározás

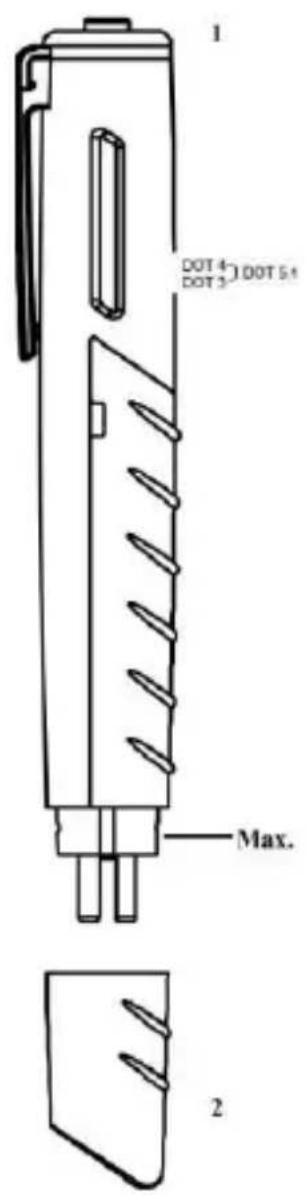

Tekerje le a fékfolyadéktartály fedelét, húzza le a teszter kupakját (2) és a gomb (1) megnyomásával kapcsolja be a készüléket. A fékfolyadék kiválasztásához többször, röviden nyomja meg a gombot (1), hogy a fehér LED-ek a kívánt DOT-jelzésnél legyenek.
Felső fehér LED: DOT 4
Alsó fehér LED: DOT 3
Felső és alsó LED: DOT 5.1
A mérőhegyeket teljesen, de legfeljebb 1,5 cm mélyen merítse a fékfolyadékba, közben pedig a LED-ekről olvassa le az eredményt.

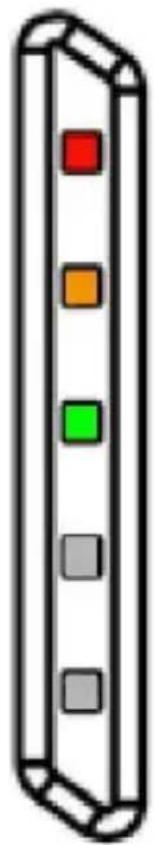

A kijelző három LED-ből áll, melyek a víz mindenkori arányát jelzik.
Piros:
A fékfolyadékot sürgösen ki kell cserélni.
Figyelem!
Biztonsági kockázat!
Sárga:
A víz részaránya határértéken van, és a fékfolyadékot alkalomadtán ki kell cserélni.
Zöld:
A fékfolyadékban a víz részaránya megfelelő.
piros
sárga
zöld
fehér
fehér
A tesztert minden használat után azonnal mossa le csapvízzel és törölje szárazra. Helyezze vissza a kupakot. Ügyeljen rá, hogy fékfolyadék nyomokban se maradjon a mérőhegyeken vagy a készüléken.
Önteszt
A gomb (1) rövid megnyomásával a Testboy TB55 egy öntesztet végez, melynek során az összes LED egyszer felgyullad majd. Ezután csupán egy fehér és egy zöld LED fog világítani.
Automatikus kikapcsolás
A Testboy TB 55 automatikus kikapcsolási funkcióval rendelkezik. (kb. 1 perc)
LED-es mérési hely megvilágítás
A Testboy TB 55 LED-es mérési hely megvilágítással rendelkezik, mely nem csak a mérőhegyek bemerítését, de a fékfolyadékban levő szennyező részecskéket is láthatóvá teszi.
A nagyteljesítményű LED-del akár 80 órányi világítási időtartam is lehetséges! A LED élettartama >100.000 óra.

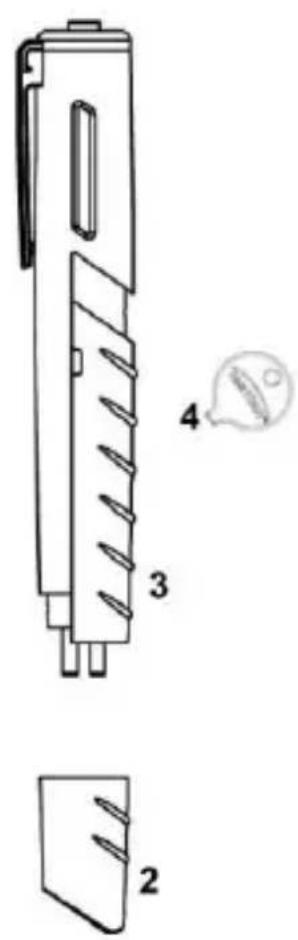

Elemcsere
Húzza le a teszter kupakját (2).
A mellékelt érmével (4) vagy egy erre alkalmas szerszámmal kissé emelje meg az elemtartó rekesz fedelét, és egyidejűleg lefelé tolja ki. Távolítsa el a használt elemeket és helyezzen be újakat. Zárja vissza a fedelet.
Az elemek behelyezése során ügyeljen a helyes polaritásra!
Az elemek nem helyezhetők a háztartási hulladék közé.
Az Ön közelében is található gyűjtőhely!
| Kijelző | Optikai / 5 LED |
| Méretek | H = 151 mm / ∅ = 23,5 mm |
| Elemek | 2 × 1,5 V, AAA mikro |
| Védelem | IP 40 |
| Mérési tartomány | DOT3, DOT4, DOT5.1 |
