NÁVOD K OBSLUZE TB 55 Testboy

TB 55 Návod k obsluze

TB 55 Návod na obsluhu

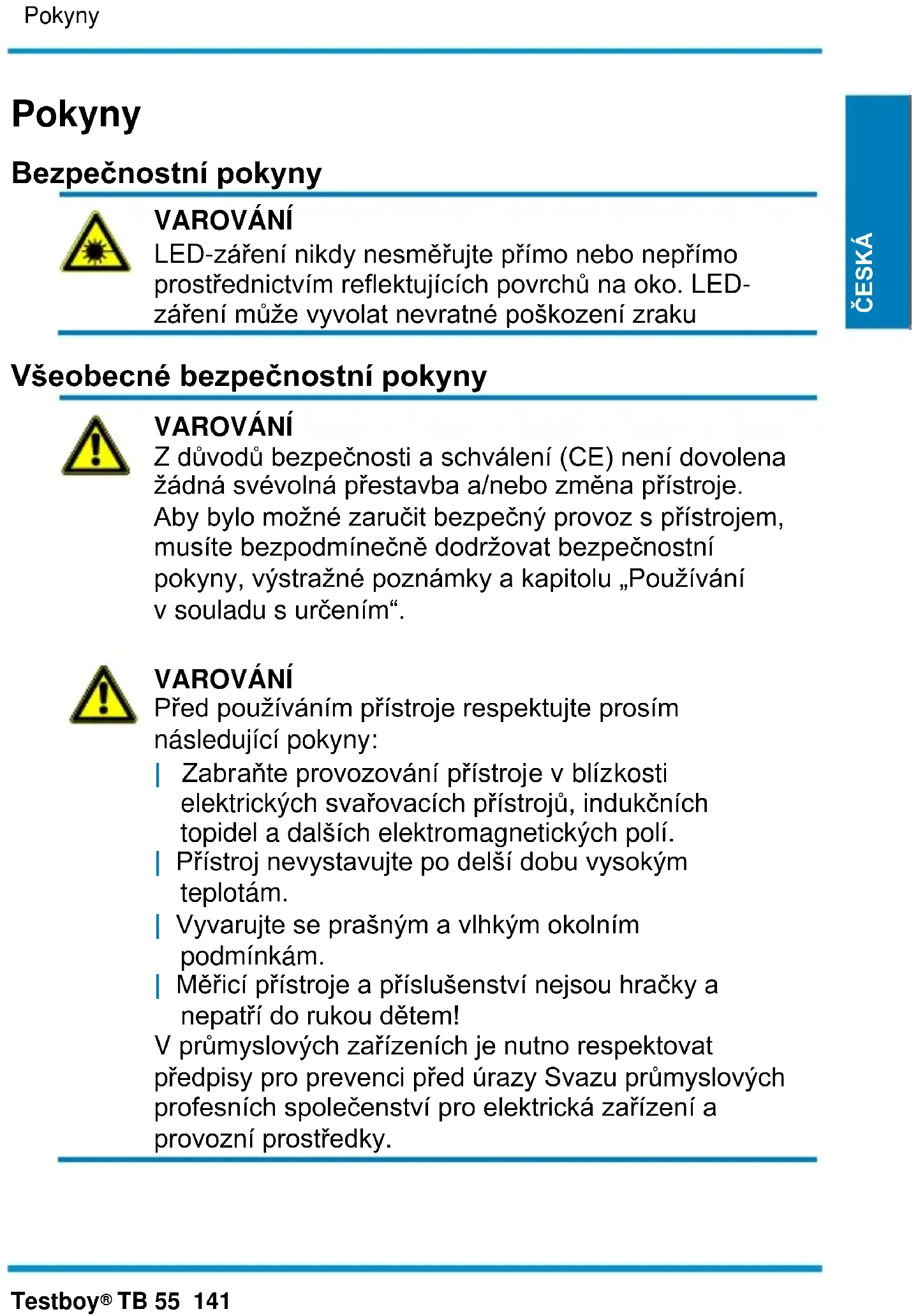

TB 55 141 DEUTSCH DEUTSCH ČESKÁ Pokyny Bezpečnostní pokyny

VAROVÁNÍ LED-záření nikdy nesměřujte přímo nebo nepřímo prostřednictvím reflektujících povrchů na oko. LED- záření může vyvolat nevratné poškození zraku

Všeobecné bezpečnostní pokyny

VAROVÁNÍ Z důvodů bezpečnosti a schválení (CE) není dovolena žádná svévolná přestavba a/nebo změna přístroje. Aby bylo možné zaručit bezpečný provoz s přístrojem, musíte bezpodmínečně dodržovat bezpečnostní pokyny, výstražné poznámky a kapitolu „Používání v souladu s určením“. VAROVÁNÍ Před používáním přístroje respektujte prosím následující pokyny: | Zabraňte provozování přístroje v blízkosti elektrických svařovacích přístrojů, indukčních topidel a dalších elektromagnetických polí. | Přístroj nevystavujte po delší dobu vysokým teplotám. | Vyvarujte se prašným a vlhkým okolním podmínkám. | Měřicí přístroje a příslušenství nejsou hračky a nepatří do rukou dětem! V průmyslových zařízeních je nutno respektovat předpisy pro prevenci před úrazy Svazu průmyslových profesních společenství pro elektrická zařízení a provozní prostředky.Pokyny 142 Testboy

TB 55 Používání v souladu s určením Přístroj je určen pouze pro používání popsané v návodu k obsluze. Jiné používání je nepřípustné a může vést k úrazům nebo ke zničení přístroje. Tato užívání vedou k okamžitému zániku jakýchkoli garančních a záručních nároků obsluhy vůči výrobci.

Aby bylo možné přístroj ochránit před poškozením, odstraňujte prosím v případě delšího nepoužívání přístroje baterie.

V případě věcných škod nebo škod na osobách, které jsou způsobeny nesprávným zacházením nebo nerespektováním bezpečnostních pokynů, nepřebíráme žádnou zodpovědnost. V takových případech zanikají všechny garanční nároky. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si kompletně pročtěte návod. Tento přístroj je testován ohledně označení CE a splňuje tak požadované směrnice.

Vyhrazena práva, měnit specifikace bez předchozího oznámení © Testboy GmbH, Německo. Vyloučení odpovědnosti

V případě škod, které jsou způsobeny nerespektováním návodu, zaniká nárok na záruku! Za následné škody, které z tohoto vyplynou, nepřebíráme žádnou odpovědnost! Společnost Testboy neručí za škody, které vyplývají | z nerespektování návodu, | ze změn na produktu, které společnost Testboy neschválila, nebo | z náhradních dílů, které společnost Testboy nevyrobila nebo neschválila, | které jsou vyvolány vlivem alkoholu, drog nebo léků.Pokyny Testboy

TB 55 143 DEUTSCH DEUTSCH ČESKÁ Správnost návodu k obsluze Tento návod k obsluze byl zhotoven s velkou pečlivostí. Za správnost a úplnost údajů, obrázků a výkresů není přebírána žádná záruka. Změny, chyby v tisku a omyly jsou vyhrazeny. Likvidace Vážený zákazníku společnosti Testboy, díky získání našeho produktu máte možnost přístroj po ukončení jeho životního cyklu vrátit ve vhodných sběrnách elektroodpadu.

WEEE upravuje vracení a recyklaci starých elektropřístrojů. Výrobci těchto elektropřístrojů jsou povinni provádět zpětný odběr a recyklaci těchto starých elektropřístrojů zdarma .Elektropřístroje tak již nesmějí být zahrnuty do „normálního“běžného odpadního řetězce. Tyto elektropřístroje jsou recyklovány odděleně a likvidovány. Všechny přístroje, které spadají do této kategorie jsou označeny tímto logem.

Konečný spotřebitel je ze zákona povinen vrátit všechny použité baterie a akumulátory; likvidace s domovním odpadem je zakázána! Baterie/akumulátory obsahující škodlivé látky jsou označeny vedle uvedenými symboly, které upozorňují na zákaz likvidace s domovním odpadem. Označení pro rozhodující těžký kov jsou: Cd = kadmium, Hg = rtuť, Pb = olovo. Své spotřebované baterie/akumulátory můžete odevzdat bezplatně ve sběrnách ve své obci nebo všude tam, kde se prodávají baterie/akumulátory!Pokyny 144 Testboy

TB 55 Certifikát jakosti Všechny činnosti a procesy prováděné v rámci společnosti Testboy GmbH, které se vztahují k jakosti, jsou permanentně kontrolovány systémem řízení jakosti. Společnost Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané během kalibrace podléhají permanentní kontrole zkušebních prostředků. Prohlášení o shodě Výrobek splňuje aktuálně platné směrnice. Bližší informace najdete na www.testboy.dePokyny Testboy

TB 55 145 DEUTSCH DEUTSCH ČESKÁ Obsluha Děkujeme vám, že jste se rozhodli pro přístroj Testboy

TB 55 je prvkem nepřetržitého dalšího vývoje osvědčeného produktu Testboy

TB 50. Testovací kolík je vhodný jako digitální tester brzdové kapaliny k určení jakosti brzdové kapaliny (DOT3, 4 a 5.1). Byl vyvinut pro profesionální používání v dílnách a v oblasti servisu.

VAROVÁNÍ Přístroj je určen pouze pro používání popsaná v návodu k obsluze. Jiné použití je nepřípustné a může vést k úrazům nebo ke zničení přístroje. Přístroj se nesmí pozměňovat ve svém konstrukčním provedení. Varování: Přístroj se nesmí používat pro měření v elektrických obvodech. Přístroj před měřením a po měření otestujte na známé brzdové kapalině.

VAROVÁNÍ Respektujte údaje výrobce vozidla a výrobce brzdové kapaliny ohledně výměny brzdové kapaliny. Měření je posuzováno jako další informace, nenahrazuje ale údaje výrobce vozidla. (intervaly výměny) Aby bylo možné zabránit kontaminaci brzdové kapaliny vlhkostí, měla by se vyrovnávací nádrž otevírat pouze na krátkou dobu. Je nutno zabránit i častým měřením.Pokyny 146 Testboy

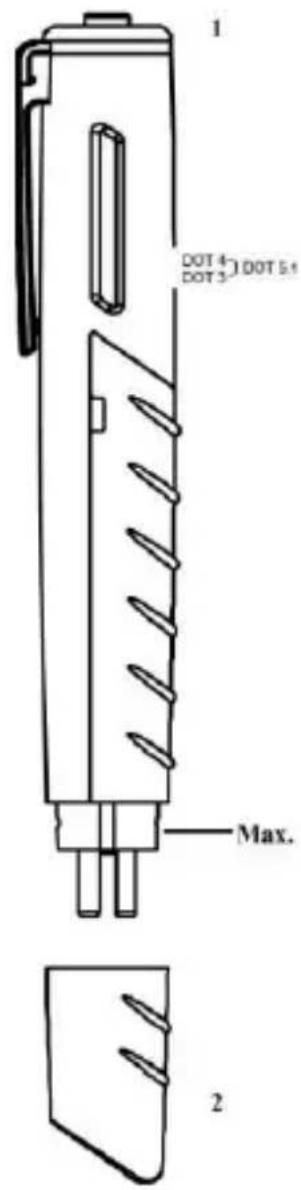

TB 55 Určení jakosti Povolte víčko nádrže s brzdovou kapalinou, stáhněte krytku (2) testeru a stisknutím tlačítka (1) přístroj zapněte. Pro výběr brzdové kapaliny stiskněte několikrát krátce tlačítko (1) tak, aby se bílé LED nacházely na požadovaném označení DOT. Horní bílá LED : DOT 4 Spodní bílá LED : DOT 3 Horní & spodní LED : DOT 5.1

Zkušební hroty ponořte zcela ale max. 1,5 cm do brzdové kapaliny a současně odečtěte výsledek na světelných diodách.Pokyny Testboy

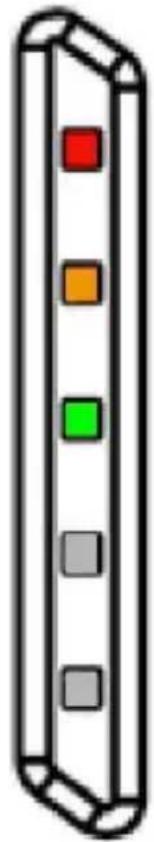

TB 55 147 DEUTSCH DEUTSCH ČESKÁ Indikace Indikace sestává ze tří světelných diod, které ukazují příslušný podíl vody. Červená: V případě této indikace by se měla brzdová kapalina naléhavě vyměnit. Varování! Bezpečnostní riziko! Žlutá: Podíl vody má mezní hodnotu a brzdová kapalina by se měla příležitostně vyměnit. Zelená: Podíl vody v brzdové kapalině je v pořádku.

Červená Žlutá Zelená Bílá Bílá

VAROVÁNÍ Testovací kolík po každém použití ihned opláchnout vodou z vodovodu a osušit. Znovu nasadit krytku. Dbejte přitom na to, aby na zkušebních hrotech nebo na přístroji nezůstávaly žádné zbytky brzdové kapaliny.Pokyny 148 Testboy

TB 55 Vlastní test Po krátkém stisknutí tlačítka (1) provede Testboy TB 55 vlastní test tím, že se všechny LED jednou rozsvítí a zhasnou. Poté zůstane svítit jedna bílá a jedna zelená LED.

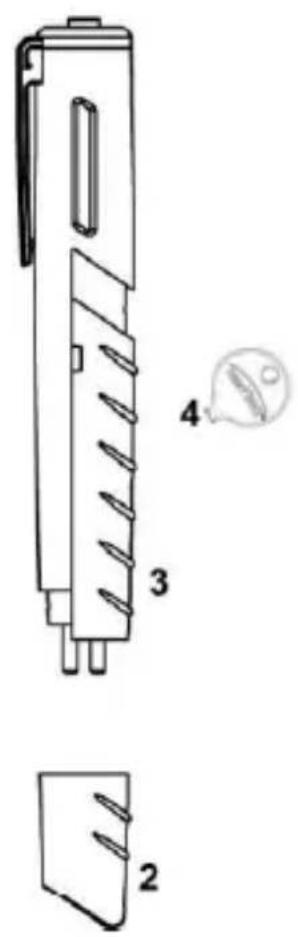

Automatické odpojení Testboy TB 55 má k dispozici automatické odpojení. (cca 1 minuta) LED-osvětlení míst měření Testboy TB 55 má k dispozici LED-osvětlení míst měření, které ukazuje nejen ponoření měřících hrotů, nýbrž i částečky nečistot v brzdové kapalině. Pomocí vysoce výkonné LED je možné dosáhnout svícení po dobu 80 hodin! Životnost LED > 100 000 hodin.Pokyny Testboy

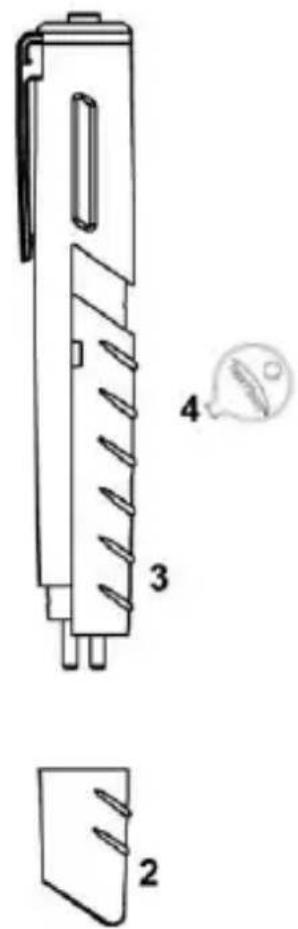

TB 55 149 DEUTSCH DEUTSCH ČESKÁ Výměna baterií Sejměte krytku (2) testeru. Použijte přiložený čip (4) nebo vhodný nástroj k tomu, abyste nadzvedli víčko přihrádky na baterie a současně posunuli směrem dolů. Odstraňte spotřebované baterie a vložte nové baterie. Přihrádku znovu uzavřete. Při vkládání baterií dávejte pozor na správnou polaritu!

Baterie nepatří do domácího dopadu. I ve vaší blízkosti se nachází sběrna!

Technická data Indikace Optická / 5 LED Rozměry délka = 151 mm / Ø = 23,5 mm Baterie 2 × 1,5 V Typ AAA Micro Způsob ochrany IP 40 Rozsah měření DOT3, DOT4, DOT5.1Note 150 Testboy
