| Productsoort | Digitale remvloeistof tester |
| Merk | Testboy |
| Model | TB 55 |
| Categorie | Meetapparatuur |
| Afmetingen | L = 151 mm, ∅ = 23,5 mm |
| Gewicht (ca.) | 50 g (met batterijen) |
| Voeding | 2 AAA Micro batterijen (1,5 V) |
| Display | 5 LED: 2 wit (DOT-selectie), 1 groen, 1 geel, 1 rood (kwaliteit) |
| Meetbereik | DOT3, DOT4, DOT5.1 |
| Watergehalte-indicator | Groen (<0,1%), Geel (grens), Rood (>0,3%) |
| Zelftestfunctie | Ja, bij inschakeling |
| Automatische uitschakeling | Ongeveer 1 minuut |
| Verlichting van de testpunten | High-performance LED, levensduur 80 uur |
| Beschermingsklasse | IP 40 |
| Materiaal | Kunststof |
| Onderhoud en reiniging | Spoel de punt na gebruik af met schoon water en droog goed af |
| Vervangen van batterijen | Ja, door gebruiker via deksel van batterijvak |
| Belangrijke veiligheidsinstructies | Richt de LED's niet op de ogen; niet gebruiken op elektrische circuits; houd u aan de door de fabrikant voorgeschreven onderhoudsintervallen |
| Correct gebruik | Testen van remvloeistof DOT3/4/5.1 in professionele werkplaatsen |
| Goedkeuringen | CE |
| Meegeleverde accessoires | Chip voor openen batterijvak |
| Garantie | Fabrieksgarantie (volgens Testboy-voorwaarden) |
| Land van herkomst | Duitsland (Testboy GmbH) |
Veelgestelde vragen - TB 55 Testboy
Gebruikersvragen over TB 55 Testboy
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Meetinstrumenten in PDF-formaat gratis! Vind uw handleiding TB 55 - Testboy en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TB 55 van het merk Testboy.

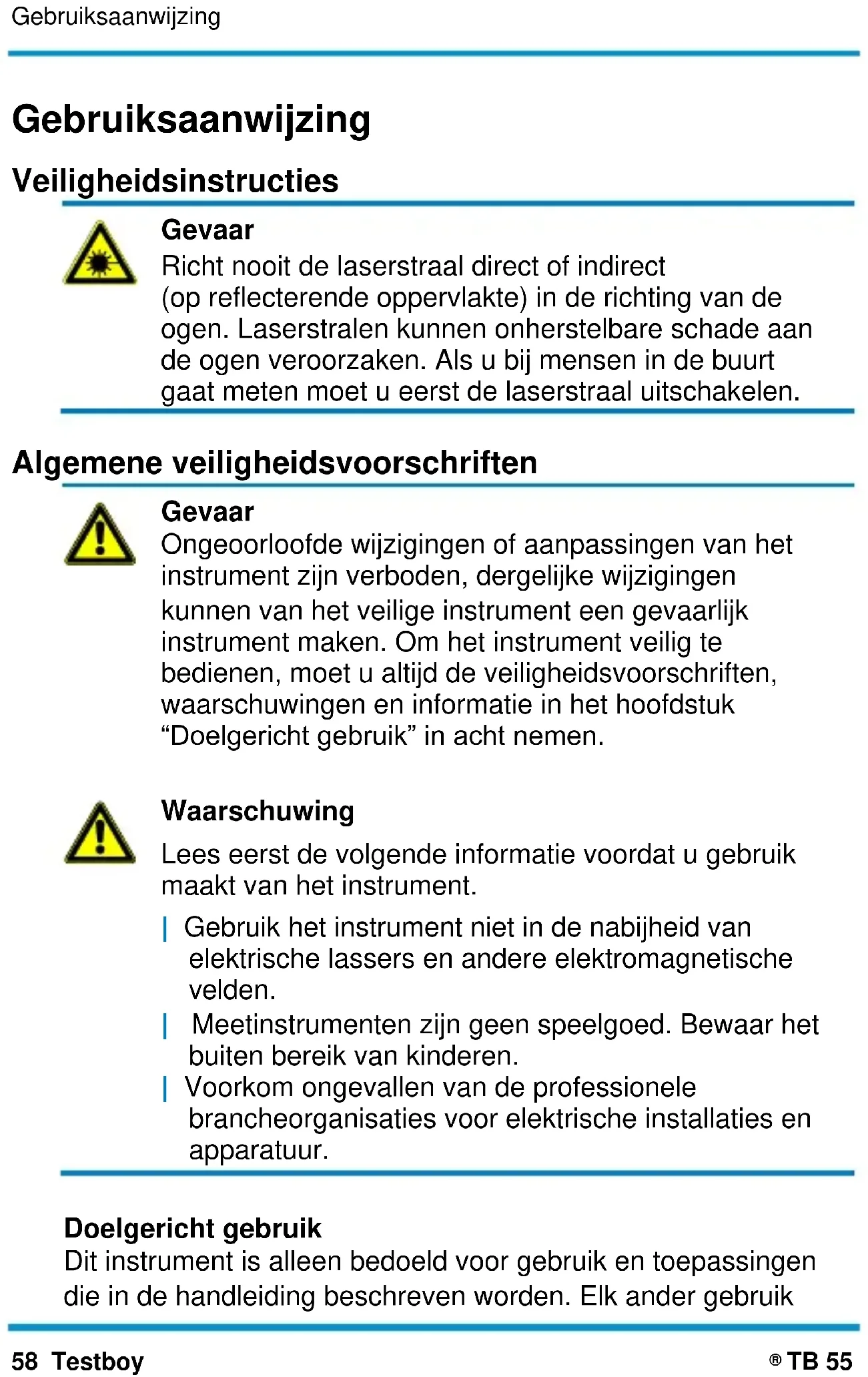

GEBRUIKSAANWIJZING TB 55 Testboy
Veiligheidsinstructies
Gevaar
Richt nooit de laserstraal direct of indirect (op reflecterende oppervlakte) in de richting van de ogen. Laserstralen kunnen onherstelbare schade aan de ogen veroorzaken. Als u bij mensen in de buurt gaat meten moet u eerst de laserstraal uitschakelen.
Algemene veiligheidsvoorschriften
Gevaar
Ongeoorloofde wijzigingen of aanpassingen van het instrument zijn verboden, dergelijke wijzigingen kunnen van het veilige instrument een gevaarlijk instrument maken. Om het instrument veilig te bedienen, moet u altijd de veiligheidsvoorschriften, waarschuwingen en informatie in het hoofdstuk "Doelgericht gebruik" in acht nemen.
Waarschuwing
Lees eerst de volgende informatie voordat u gebruik maakt van het instrument.
Gebruik het instrument niet in de nabijheid van elektrische lassers en andere elektromagnetische velden.
Meetinstrumenten zijn geen speelgoed. Bewaar het buiten bereik van kinderen.
Voorkom ongevallen van de professionele brancheorganisaties voor elektrische installaties en apparatuur.
Doelgericht gebruik
Dit instrument is alleen bedoeld voor gebruik en toepassingen die in de handleiding beschreven worden. Elk ander gebruik
wordt beschouwd als onjuist. Dit kan leiden tot ongelukken of vernietiging van het instrument. Als het instrument door onjuist gebruik kapot gaat of niet meer goed functioneert valt dit buiten de garantie.
Als u het instrument langere tijd niet gebruikt, wordt verzocht om de baterijen te verwijderen. Dit om schade aan het instrument te voorkomen.
Wij zijn niet aansprakelijk voor schade aan eigendommen of persoonlijk letsel door ondeskundig gebruik of het niet naleven van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke gevallen. Een uitroepteken in een driehoek verwijst naar veiligheidsinstructies in de technische handleiding. Lees de instructies volledig door voor u gebruik maakt van het instrument. Dit instrument is CE goedgekeurd en voldoet daarmee aan de re- vereiste richtlijnen.
Alle rechten voorbehouden aan de specificaties zonder voorafgaande kennisgeving te wijzigen © Testboy GmbH, Duitsland.
Afwijzing en uitsluiting van aansprakelijkheid
De garantie vervalt in geval van schade veroorzaakt door het niet opvolgen van de instructies. Wij zijn niet aansprakelijk voor enige schade!
Testboy is niet verantwoordelijk voor schade als gevolg van:
Het niet opvolgen van de instructies,
veranderingen in het product die niet door Testboy zijn goedgekeurd,
het gebruik van onderdelen die niet door Testboy zijn goedgekeurd,
het gebruik van alcohol en drugs of medicijnen.
Nauwkeurigheid van de gebruiksaanwijzing.
Deze gebruiksaanwijzing is gemaakt met zorg en aandacht. Er is geen garantie dat de data, grafieken en tekeningen juist en of volledig zijn. Wijzigingen voorbehouden.
Instructies voor verwijdering
Voor Testboy klanten: aankoop van ons product geeft u de mogelijkheid om het instrument naar inzamelpunten voor afgedankte elektrische aperturen terug te brengen aan het einde van zijn levensduur.
WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.
Het afvoeren van gebruikte batterijen
Als eindgebruiker, bent u wettelijk verplicht (door de relevante wetgeving betreffende het afvoeren van accu's) om alle gebruikte batterijen in te leveren. Verwijdering met het normale huisvuil is niet toegestaan!
Verontreinigde beladen batterijen worden geëtiketteerd met het symbool hiernaast. Dat het verbod van verwijdering met het normale huishoudelijke afval aangeeft.
De gebruikte afkortingen voor zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood.
U kunt uw gebruikte baterijen teruggegeven zonder extra kosten naar inzamelpunten van uw gemeente of waar baterijen worden verkocht.
Kwaliteitscertificaat
Alle aspecten van de activiteiten uitgevoerd door Testboy GmbH met betrekking tot de kwaliteit tijdens het productieproces worden permanent in het kader van een Quality Management System bewaakt. Bovendien Testboy GmbH bevestigt dat het testen van apparatuur en instrumenten die gebruikt worden tijdens de kalibratie zijn onderworpen aan een permanent inspectie proces.
Conformiteitsverklaring
Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de
Bediening
Dank u voor het kiezen van de Testboy ^® TB 55. De Testboy ^® TB 55 is de nieuwste innovatie in onze populaire Testboy ^® TB 50 lijn.
De meetsensor is een digitale remvloeistoftester waarmee de kwaliteit van de remvloeistof (DOT 3, 4 en 5.1) kan worden bepaald. Het is ontworpen voor gebruik in professionele werkplaatsen en service afdelingen.
WAARSCHUWING
De verantwoordelijke instantie verzoekt u om eerst de gebruiksaanwijzing te lezen voordat u gebruik maakt van het instrument. Als u het instrument anders gebruikt dan de bedoeling is, kan de bescherming worden aangetast. De originele fabrieksinstellingen mogen niet gewijzigd of vervangen worden.
Waarschuwing: Gebruik het meetinstrument niet op het stroomnet. Test het instrument op remvloeistof waarvan men de eigenschappen kent, voor en na gebruik om te kijken of het instrument goed functioneert.
WAARSCHUWING
Volg de instructies van de autofabrikant goed op indien u de remvloeistof vervangt.
Dit geldt altijd, ongeacht het meetresultaat dat het instrument aangeeft.
De meting wordt beschouwd als aanvullende informatie en is géén vervanging van de instructies van de fabrikant.
Om vervuiling van de remvloeistof als gevolg van luchtvochtigheid te voorkomen dient men het reservoir kortstondig te open. Ook het regelmatig openen van het reservoir dient men te voorkomen.

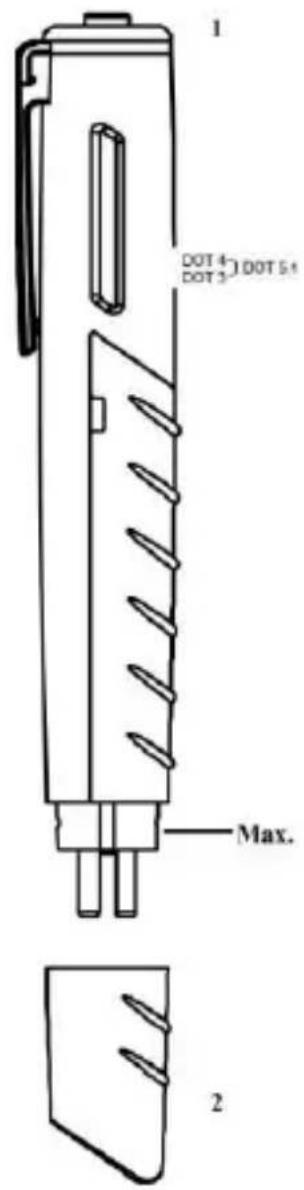

Het bepalen van de kwaliteit van de vloeistof
Verwijder de deksel van het remvloeistofreservoir. Verwijder de dop op de TB-55 en schakel het instrument in. Selecteer het juiste type remvloeistof door enkele keren achterelkaar op de knop te drukken. Druk op de knop totdat het witte LED lampje brandt bij het gewenste DOT type:
Bovenste witte LED: DOT 4 Onderste witte LED: DOT 3 Bovenste en onderste LED: DOT 5.1
Dompel de test sensor volledig maar niet verder dan 1,5 cm in de remvloeistof. U kunt het resultaat direct aflezen op het LED- scherm.

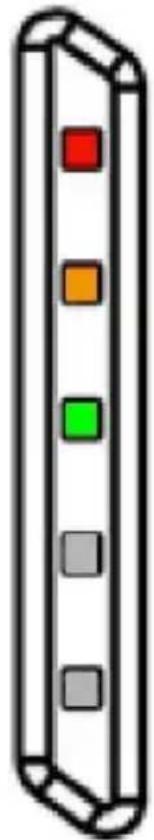

Het scherm bestaat uit drie LED lampjes. Deze geven aan of er water in de vloeistof is.
Rood:
Een rood LED lampje geeft aan dat de remvloeistof direct moet worden vervangen.
Waarschuwing!
Niet veilig!
Geel:
De hoeveelheid water is bijna onveilig: de remvloeistof moet binnenkort worden vervangen.
Groen:
De hoeveelheid water in de remvloeistof is correct.
Red
Yellow
Green
White
White
Spoel de sensor onmiddellijk na gebruik af met kraanwater. Vergeet niet de dop er weer op te zetten. Zorg dat er geen resten remvloeistof achter blijven op de sensor.
Zelf-test
Druk op de knop om een zelf- test te beginnen. Alle LED lichten zullen dan oplichten en vervolgens uitgaan, alleen een groene en een witte LED blijven branden.
Automatische uitschakeling
De Testboy TB55 schakelt na circa 1 minuut automatisch uit.
LED vloeistof verlichting
De Testboy TB55 heeft een speciaal LED lampje dat gebruikt kan worden voor verlichting. Hierdoor wordt ook viezigheid in de remvloeistof zichtbaar.
Dit krachtige LED lampje kan wel tot 80 uur blijven branden. Het LED lampje heeft een levensduur van meer dan 100.000 uur.
Batterijen vervangen

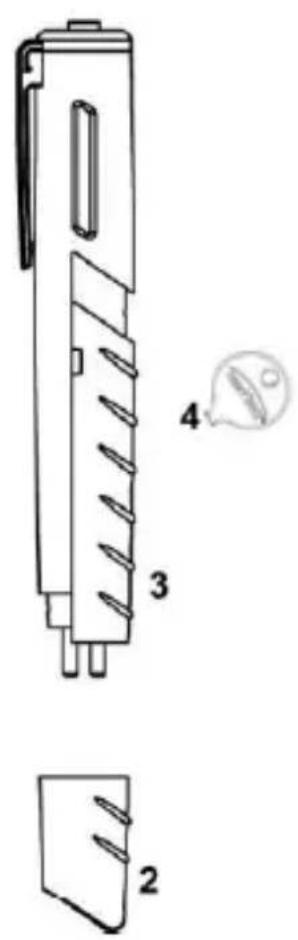

Verwijder de dop (2). Gebruik de meegeleverde chip (4) of een ander geschikt instrument om het batterij klepje los te maken. (3) Verwijder de gebruikte batterijen en plaats nieuwe batterijen. Sluit het batterij klepje weer.
Zorg ervoor dat de nieuwe batterijen op de juiste manier (polariteit) worden geplaatst!
Gooi geen batterijen weg met het normale huisvuil! Lever de batterijen in bij de hiervoor erkende inzamelpunten.
