| Produkttype | Digital bremsevæsketester |
| Merke | Testboy |
| Modell | TB 55 |
| Kategori | Måleutstyr |
| Mål | L = 151 mm, ∅ = 23,5 mm |
| Vekt (ca.) | 50 g (med batterier) |
| Strømforsyning | 2 AAA Micro-batterier (1,5 V) |
| Display | 5 LED: 2 hvite (DOT-valg), 1 grønn, 1 gul, 1 rød (kvalitet) |
| Måleområde | DOT3, DOT4, DOT5.1 |
| Vanninnholdsindikator | Grønn (<0,1%), Gul (grense), Rød (>0,3%) |
| Selvtestfunksjon | Ja, ved oppstart |
| Automatisk avstenging | Omtrent 1 minutt |
| Belysning av testspisser | Høyytelses LED, levetid 80 t |
| Beskyttelsesklasse | IP 40 |
| Materiale | Plast |
| Vedlikehold og rengjøring | Skyll spissen med rent vann etter bruk, tørk grundig |
| Bytte av batterier | Ja, av brukeren tilgang via batterilokket |
| Viktige sikkerhetsinstruksjoner | Ikke rett LED mot øynene; ikke bruk på elektriske kretser; følg produsentens skifteintervaller |
| Tiltenkt bruk | Testing av bremsevæske DOT3/4/5.1 i profesjonelle verksteder |
| Godkjenninger | CE |
| Medfølgende tilbehør | Spikk for åpning av batterirom |
| Garanti | Produsentgaranti (i henhold til Testboy vilkår) |
| Opprinnelsesland | Tyskland (Testboy GmbH) |
Ofte stilte spørsmål - TB 55 Testboy
Brukerspørsmål om TB 55 Testboy
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Måleutstyr i PDF-format gratis! Finn veiledningen din TB 55 - Testboy og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. TB 55 av merket Testboy.
BRUKSANVISNING TB 55 Testboy
Overensstemmelseserklæring
Sikkerhets instruksjoner
ADVARSEL
Pek aldri laserstrålen direkte eller indirekte (via reflekterende overflater) mot egne eller andres øyne. Laserstråling kan medføre irreversible skade på synet. Deaktiver alltid laseren når du utfører målinger nær andre mennesker.
Generell sikkerhet
Advarsel
Uautoriserte endringer eller modifikasjoner av instrumentet er forbudt. Slike endringer kan medføre at godkjenningen (CE), og sikkerheten til instrumentet ikke lenger er intakt. For alltid å operere instrumentet på en trygg mate, må man hensyn ta sikkerhetsinstruksjonene, advarslene og informasjonen I kapitlet riktig og tiltenkt bruk.
Advarsel
Følgende informasjon må leses før instrumentet tas il bruk:
Instrumentet skal ikke benyttes I nærheten av elektriske sveiseapparater, induksjonsovner eller andre elektromagnetiske felt.
Instrumentet skal ikke utsettes for høye temperaturer over lengre tidsrom.
Unngå støvete og fuktige omgivelser.
Måleinstrumenter og deres tilbehør er ikke leker, barn bør aldri ha tilgang til dem!
I industrielle anlegg må du alltid følge de stedlige bestemmelsene for ulykkesforebygging med hensyn til elektrisk anlegg og utstyr.
Korrekt og tilsiktet bruk
Dette instrumentet er kun ment for oppgaver beskrevet i denne brukermanualen. All annen bruk vil bli vurdert som upassende og ikke godkjent bruk. Feil bruk av produktet kan medfører ulykker og skade på instrumentet. All misbruk vil resultere i bortfall av alle garantier, samt leverandør og produsentens reklamasjonsansvar
Ta ut batteriene ved lengre tids innaktivitet da reduseres risikoen for at instrumentet skal bli ødelagt.
Vi påtar oss intet ansvar for skade forvoldt på eiendom eller personer som følge av feilaktig bruk eller der sikkerhetsinstrukser er ignorert. I slike sammenhenger utgår all reklamasjonsrett. Et utropstegn inne i en trekant angir sikkerhetsinformasjonen i brukerveiledningen. Les grundig gjennom instruksjonene før du tar instrumentet i bruk. Dette instrumentet er CE godkjent og oppfyller derfor de nødvendige retningslinjer.
Alle rettigheter reservert til å endre spesifikasjoner uten forvarsel © Testboy GmbH, Germany.
Ansvar og ansvarsfraskrivelse
Garantikrav bortfaller I tilfeller der skader forårsakes av manglende etterlevelse av instruksene I dette heftet. Vi tar intet ansvar for denne type skader.
Testboy er ikke ansvarlig for skader som følge av:
Manglende etterlevelse av instruksjonene.
Endringer på produktet som ikke er godkjent av Testboy
Bruk av reservedeler som ikke er godkjent av Testboy
Bruk av alkohol, narkotika eller medisiner.
Denne brukerveiledningen er laget med tilbørlig aktsomhet og oppmerksomhet. Det gis likevel ingen garanti for at alle data, tegninger eller instruksjoner er fullstendige eller helt korrekt. Det tas forbehold om endringer, utskriftsfeil og feil.
Avhending
For Testboy kunder: Kjøp av vårt produkt gir deg muligheten til å returnere instrumentet til innsamlingspunkter for elektrisk avfall när det har nädd slutten på sin levetid.
WEEE regulerer returneringen og resirkuleringen av elektronikkapparater. Produsenter av elektronikkapparater forpliktet til å resirkulere alle apparatene som selges etter denne datoen, kostnadsfritt. Er produsenter av elektriske apparater forpliktet til å resirkulere alle apparatene som kostnadsfritt. Elektroikkapparater kan da ikke lenger føres inn i de "normale"

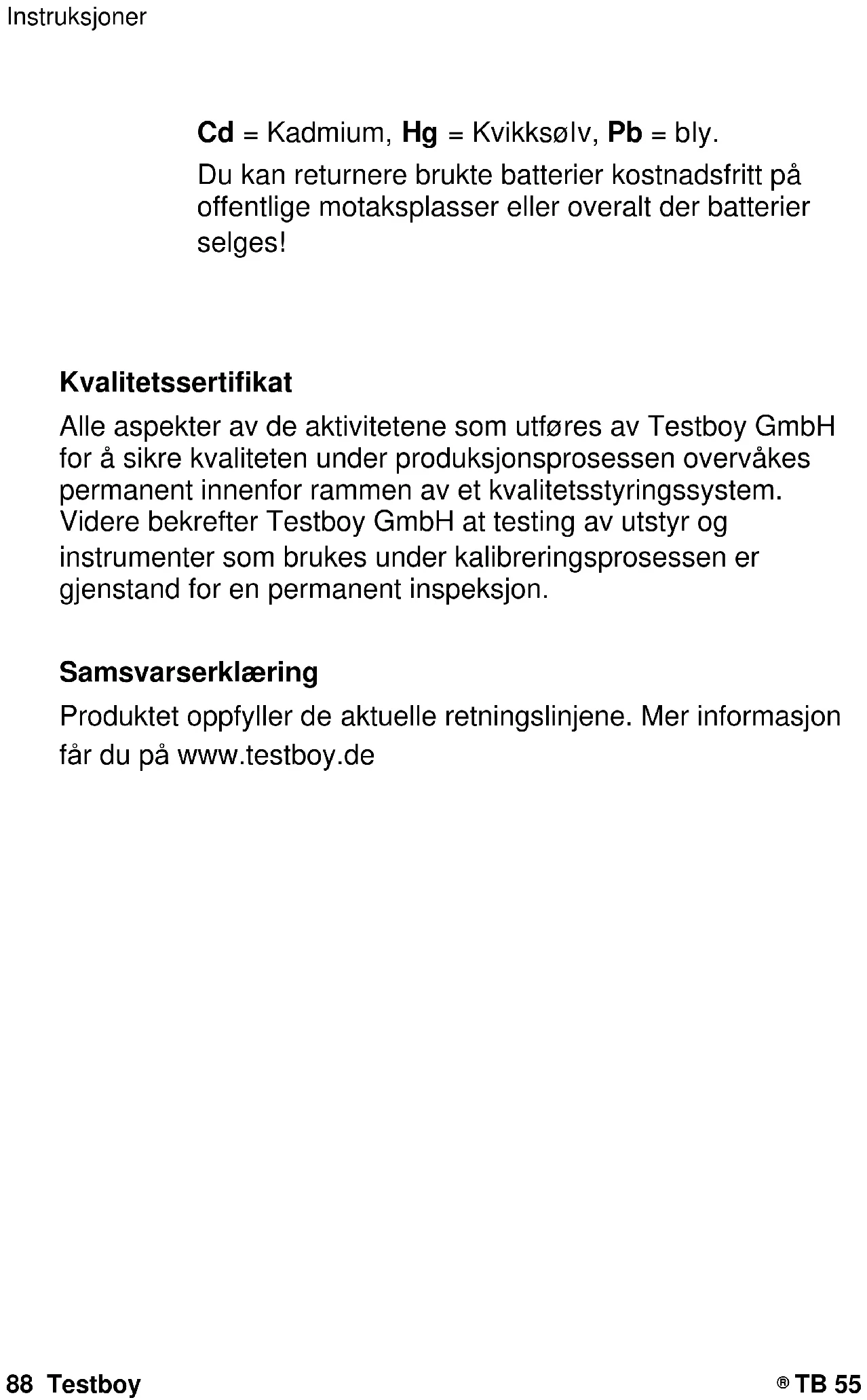

Cd = Kadmium, Hg = Kvikksølv, Pb = bly.
Du kan returnere brukte batterier kostnadsfritt på offentlige motaksplasser eller overalt der batterier selges!
Kvalitetssertifikat
Alle aspekter av de aktivitetene som utføres av Testboy GmbH for å sikre kvaliteten under produksjonsprosessen overvåkes permanent innenfor rammen av et kvalitetsstyringssystem.
Videre bekrefter Testboy GmbH at testing av utstyr og instrumenter som brukes under kalibreringsprosessen er gjenstand for en permanent inspeksjon.
Samsvarserklæring
Produktet oppfyller de aktuelle retningslinjene. Mer informasjon får du på www.testboy.de
Bruk og funksjoner
Takk for at du har valgt en Testboy ^® TB 55. Testboy ^® TB 55 er den siste innovasjonen I den populære Testboy ^® TB 50 serien.
Testsonden er en digital bremsevæske tester brukt til å bestemme kvaliteten av bremsevæsken (DOT 3, 4 og 5.1).
Den er designet for bruk i profesjonelle verksteder og serviceavdelinger.
ADVARSEL
Den ansvarlige operatør skal ha satt seg inn i bruksanvisningen før bruk. Hvis utstyret brukes på en måte som ikke er spesifisert av produsenten, kan den beskyttelsen som utstyret er ment å gi bli svekket.
Det er ikke tillatt å endre eller skifte ut deler på enheten eller tilbehøret, annet enn autorisert av produsenten eller hans agent.
Advarsel: Utsyret er ikke ment for målinger på strømkretser. Test på en kjent kilde til bremsevæske før og etter bruk av utstyr for å være sikker på at utstyret fungerer som det skal.
ADVARSEL
Bil produsentens instruksjoner for utskifting av bremsevæske må følges nøye.
Dette gjelder selv uavhengig av måleresultatene gitt av dette apparatet.
Målingene er ment som tilleggsinformasjon og erstatter fabrikantens rettledning.
For å unngå forurensning som følge av fuktighet, bør tanken åpnes i korte øyeblikk og stadige målinger bør unngås.

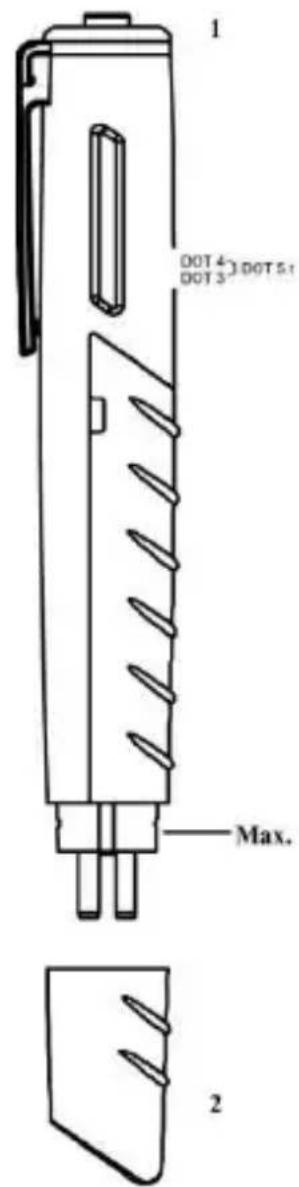

Fjern locket på bremsevæske- tanken. Fjern hetten på TB 55 og trykk inn knappen for å slå på. Velg korrekt bremsevæsketype ved å trykke inn knappen flere ganger. Trykk til det det hvite LED lyset tennes vedsiden av den ønskede DOT typen:
∅vre hvite LED: DOT 4
Nedre hvite LED: DOT 3
∅vre og nedre LED: DOT 5.1
Senk testprobene helt, men max1,5 cm ned I bremsevæsken. Du kan umiddelbart lese av resultatet i LED displayet.
Displayet består av tre LED som indikerer vannmengden i væsken.
Rød:
Tennes rød LED indikerer det at bremsevæsken bør skiftes umiddelbart.
Advarsel!
Farlig!
Gul:
Mengden vann i væsken er svært nær å gjøre den farlig å benytte. Væsken bør byttes snart.
Grønn:
Rengjør testeren med springvann umiddelbart etter hver måling og sørg for å tørke den ordentlig. Husk alltid å sette hetten på plass igjen. Forsikre deg om at det ikke er rester av bremsevæske på testsonden eller på testeren.
Selv-test
Trykk knappen raskt for å starte en selv-test. Alle LED lampene på Testboy TB 55 vil nå lyse for så å slukke. Kun en hvit og en grønn LED vil fortsette å lyse.
1
Automatisk slukke funksjon
Testboy TB 55 innehar en automatisk slukkefunksjon som aktiveres etter ca. 1 minutt.
Testboy TB 55 har en spesiell LED som kan benyttes for å belyse testsonden og væsken for å synliggjøre smusspartikler I denne. Denne kraftige LED kan lyse i opp til 80 timer! LED har en levetid på mer enn 100,000 timer.

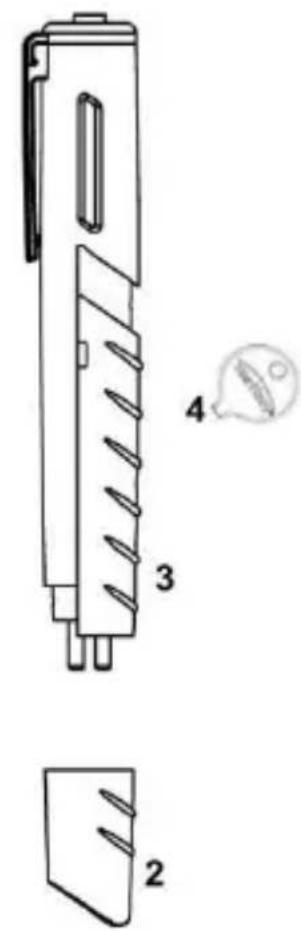

Bytte av batterier
Fjern testerens hette (2). Benytt den medfølgende chip (4) eller et egnet verktøy, for å løfte lokket på batterirommet.(3) forsiktig samtidig som du skyver det ned og av. Fjerne de brukte batteriene og sett inn nye. Lukk deretter batterirommet igjen.
Pass på at batteriene blir satt inn korrekt!
Kast aldri batterier I husholdningsavfallet. Benytt et godkjent returpunkt!
Tekniske spesifikasjoner
| Display | Optisk / 5 LED |
| Dimensjoner | L=151 mm / ∅=23,5 mm |
| Batterier | 2 × 1,5 V Typ AAA Micro |
| Beskyttelsesgrad | IP 40 |
| Måle område | DOT3, DOT4, DOT5.1 |
