Ürün Türü	Dijital Fren Sıvısı Test Cihazı
Marka	Testboy
Model	TB 55
Kategori	Ölçüm Ekipmanları
Boyutlar	L = 151 mm, ∅ = 23,5 mm
Ağırlık (yaklaşık)	50 g (pillerle birlikte)
Güç Kaynağı	2 adet AAA Micro pil (1,5 V)
Ekran	5 LED: 2 beyaz (DOT seçimi), 1 yeşil, 1 sarı, 1 kırmızı (kalite)
Ölçüm Aralığı	DOT3, DOT4, DOT5.1
Su İçeriği Göstergesi	Yeşil (<%0,1), Sarı (sınır), Kırmızı (>%0,3)
Kendi Kendine Test Fonksiyonu	Evet, açılışta
Otomatik Kapanma	Yaklaşık 1 dakika
Test Uçlarının Aydınlatması	Yüksek performanslı LED, 80 saat dayanıklılık
Koruma Sınıfı	IP 40
Malzeme	Plastik
Bakım ve Temizlik	Kullanımdan sonra ucu temiz suyla durulayın, iyice kurulayın
Pil Değişimi	Evet, kullanıcı tarafından bölme kapağı aracılığıyla erişim
Önemli Güvenlik Talimatları	LED'leri gözlere doğrultmayın; elektrik devrelerinde kullanmayın; üreticinin değiştirme aralıklarına uyun
Uygun Kullanım	Profesyonel atölyelerde DOT3/4/5.1 fren sıvısı testi
Onaylar	CE
Verilen Aksesuarlar	Pil bölmesini açmak için çip
Garanti	Üretici garantisi (Testboy koşullarına göre)
Menşe Ülkesi	Almanya (Testboy GmbH)

Sık sorulan sorular - TB 55 Testboy

Testboy TB 55 nasıl kullanılır?

Kapağı çıkarın, cihazı (1) düğmesiyle açın. beyaz LED'ler istenen DOT'u gösterene kadar düğmeye basarak DOT sıvı tipini (DOT3/4/5.1) seçin. Test uçlarını (maks. 1,5 cm) sıvıya daldırın. Sonucu yeşil, sarı ve kırmızı LED'lerden okuyun.

Renk göstergesi (yeşil, sarı, kırmızı) ne anlama geliyor?

Yeşil: su içeriği doğru. Sarı: sınır değer, yakında değiştirin. Kırmızı: su içeriği çok yüksek, fren sıvısını hemen değiştirin.

TB 55 pilleri nasıl değiştirilir?

Kapağı (2) çıkarın. Verilen çipi (4) veya bir aleti kullanarak pil bölmesi kapağını kaldırın. Eski pilleri iki adet AAA Mikro pil (1,5 V) ile değiştirin, kutuplara dikkat edin. Bölmeyi kapatın.

Hangi güvenlik talimatlarına uyulmalıdır?

LED'leri asla gözlere doğrultmayın (yaralanma riski). Cihazı elektrik devrelerinde kullanmayın. Üreticinin değiştirme aralıklarına uyun. Nem kontaminasyonunu önlemek için fren sıvısı deposunu kısa süreliğine açın.

Test cihazı kullanımdan sonra nasıl bakım yapılır?

Her kullanımdan sonra kontrol ucunu hemen temiz suyla durulayın ve kurulayın. Kapağı tekrar takın. Uçlarda veya cihazda fren sıvısı kalıntısı olmadığından emin olun.

TB 55 hangi fren sıvısı türlerini test edebilir?

Cihaz DOT3, DOT4 ve DOT5.1 fren sıvılarını test eder.

TB 55'te otomatik kapanma var mı?

Evet, cihaz pilleri korumak için yaklaşık 1 dakika hareketsizlikten sonra otomatik olarak kapanır.

Cihaz açılmazsa ne yapmalı?

Pilleri kontrol edin: doğru takıldıklarından (kutuplar) ve boş olmadıklarından emin olun. Gerekirse değiştirin. Sorun devam ederse Testboy satış sonrası hizmetiyle iletişime geçin.

TB 55'i başka sıvıları ölçmek için kullanabilir miyim?

Hayır, cihaz yalnızca DOT3, 4 ve 5.1 fren sıvıları için tasarlanmıştır. Diğer tüm kullanımlar yasaktır ve cihaza zarar verebilir veya kazalara neden olabilir.

Kendi kendine test nasıl yapılır?

Düğmeye (1) kısaca basın. Tüm LED'ler yanar ve söner. Sadece bir beyaz LED ve bir yeşil LED yanık kalır. Bu, cihazın düzgün çalıştığını doğrular.

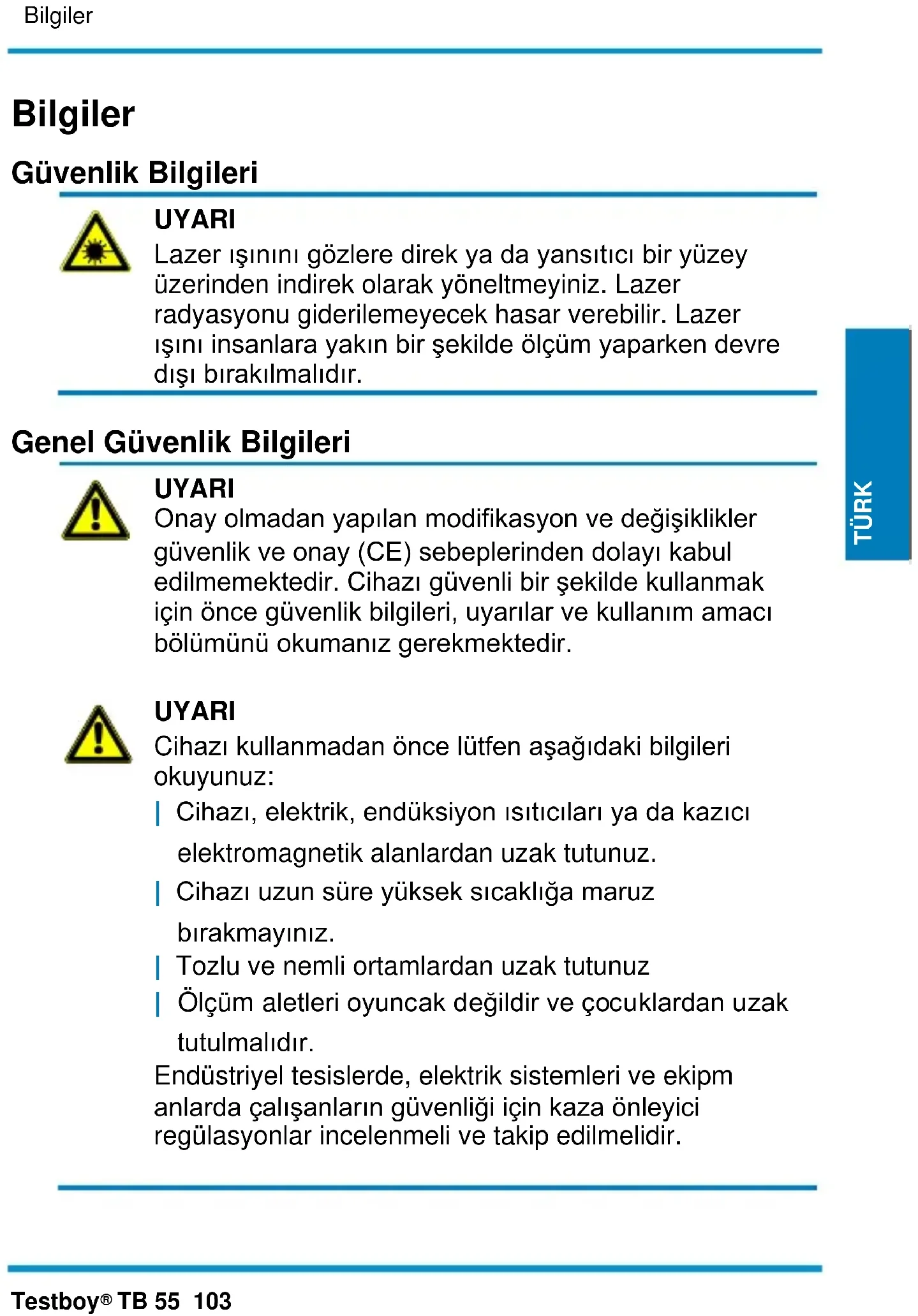

KULLANIM KILAVUZU TB 55 Testboy

Lazer ışınıni gözlere direk ya da yansıtcı bir yüzey üzerinden indirek olarak yöneltmeyiniz. Lazer radyasyonu giderilemeyecek hasar verebilir. Lazer ışını insanlara yakın bir şekilde ölçüm yaparken devre dışı bırakılmalıdır.

Genel Güvenlik Bilgileri

UYARI

Onay olmadan yapılan modifikasyon ve değişiklikler güvenlik ve onay (CE) sebeplerinden dolayı kabul edilmemektedir. Cihazı güvenli bir şekilde kullanmak için önce güvenlik bilgileri, uyarılar ve kullanım amacı bölümünü okumanız gerekmektedir.

UYARI

Cihazı kullanmadan önce lütfen aşağıdaki bilgileri okuyunuz:

Cihazı, elektrik, endüksiyon ısıticıları ya da kazıcı elektromagnetik alanlardan uzak tutunuz.
Cihazı uzun süre yüksek sıcaklığa maruz bırakmayınız.
Tozlu ve nemli ortamlardan uzak tutunuz
Ölçüm aletleri oyuncak değildir ve çocuklardan uzak tutulmalıdır.

Endüstriyel tesislerde, elektrik sistemleri ve ekipm anlarda çalışanların güvenliği için kaza önleyici regulasyonlar incelenmeli ve takip edilmelidir.

Doğru Kullanım

Cihaz, işlem talimatları bölümünde belirtildiği uygulamalar için kullanılmalıdır. Harici herhangi bir kullanım, uygunsuz ve yasaktır. Ayrıca kazalara ya da cihazın bozulmasına sebep olabilir. Bu tür bir uygulama gerçekleştirildiğinde üreticiden garanti ya da teminat talebinde bulunulamaz.

Cihaz uzun süredir kullanılmıyorsa zarar görmemesi için pillerini çıkarınız.

Güvenlik talimatlarına karşı uygunsuz kullanım sebebiyle oluşan malzeme hasar ya da kişide fiziksel yaralanmalar firmanın sorumluluğunda değildir. Bu gibi durumlarda, garanti geçerli değildir. Kutu içerisindeki önlem işareti işlem talimatlarındaki güvenlik talimatlarını belirtmektedir.

Bilgi talebinde bulunmadan önce talimatları tamamen okuyunuz. Bu cihaz CE onaylıdır. Bu sebeple tüm gerekli esaslara uygundur.

Spesifikasyonları önceden belirtmeksizin değiştirme hakkı saklıdır © Testboy GmbH, Almanya.

Feragat

Talimatlara uyulmaması sebebiyle oluşan herhangi bir hasar teminatın sona ermesine neden olur. Herhangi bir hasar sonucunda üretici firma mesuliyet kabul etmemektedir.

Üretici aşağıdaki sonuçlardan sorumlu değildir;

Talimatların izlenmemesi ya da yanlış izlenmesinden kaynaklanan arıza
Üretici tarafından onaylanmayan ürünle ilgili herhangi bir değişiklik
Üretici tarafından üretilmeyen ve onaylanmayan yedek parçaların kullanımı
Alkol, uyuşturucu madde ve ilaç kullanımı

Kullanım Talimatlarının Doğruluğu

Kullanım talimatları özen ve dikkatle hazırlanmıştır. Veriler, görseller ve çizimlerin tam ve doğru olduğunu garantisi verilmemektedir. Değişiklikler, baskı hatalarına ilişkin olarak tüm haklar saklıdır.

Bertaraf

Ürünün ömrü bittiğinde elektrikli ekipmanlar bertaraf noktalarına götürülmelidir.

WEEE direktifi, elektronik ekipmanların toplanması ve geri dönüşümünü düzenler. Elektronik ekipmanların üreticileri, elektronik ekipmanların ücretsiz olarak geri alınması ve geri dönüştürülmesi ile yükümlüdür. Elektronik ekipmanlar, geleneksel atık bertaraf etme yolları ile imha edilmemelidir.

Elektronik ekipmanlar ayrı olarak geri dönüştürülmeli ve imha edilmelidir. Bu direktife tâbi olan tüm ekipmanlar şu logo ile işaretlenmiştir.

Kullanılan Pillerin Bertarafı

Bütün pillerin bertarafı son kullanıcıının sorumluluğundadır. Pillerin evsel atık gibi bertaraf edilmesi yasaktır!

Atık maddeler içeren piller, normal evsel atık bertarafının yasak olduğunu içeren soldaki sembol ile etiketlenir.

T Ağır metaller için kullanılan kısaltmalar:

Cd = kadmiyum, Hg = civa, Pb = kurşun.

Kullanılmış pillerinizi, pil toplama noktalarına götürebilirsiniz.

Kalite belgesi

Bütün faaliyetler ve süreçler Kalite Yönetim Sistemi çerçevesinde sürdürülmektedir. Kalibrasyon sürecinde kullanılan test ekipman ve cihazları kalıcı denetim sürecine sahiptir.

Uygunluk Beyani

Ürün en güncel yönetmelikleri yerine getirmektedir. Daha detaylı bilgiye www.testboy.de sitesinden ulaşabilirsiniz

işlem

Test probu, fren hidrolik yağının kalitesini ölçmek için kullanılan dijital fren hidrolik yağı test cihazıdır (DOT 3, 4 ve 5.1). Profesyonel atölyeler ve servis bölümlerinde kullanılmak üzere tasarlanmıştır.

UYARI

Sorumlu kişi veya operatör, cihazı kullanmadan önce kullanım kılavuzunu okumalıdır. Cihaz, üretici tarafından belirtilmeyen bir şekilde kullanılıyorsa, ekipman koruması bozulmuş demektir.

Cihaz ve aksesuarların üretici ya da distributor tarafından olmadığı takdirde değiştirmek uygun değildir.

Uyarı: Ölçüm ekipmanlarını ana devrede kullanmayınız.

Cihazı kullanmadan önce doğru çalıştığından emin olmak için bilinen bir kaynaktan kontrol ediniz.

UYARI

Hidrolik yağı değiştirmek için araba üreticisinin kullanım talimatlarına kesinlikle uyulmalıdır.

Bu talimat, cihaz tarafından verilen ölçüm sonucu dikkate alınmadan uygulanmalıdır.

Ölçüm ek bir bilgi olarak düşünülmelidir ve üreticinin talimatlarının yerine geçmemelidir.

Nemden dolayı yağın kirlenmesini önlemek için koyteynır sadece çok kısa süreliğine açılmalı ve sık yapılan ölçümlerden kaçınılmalıdır.

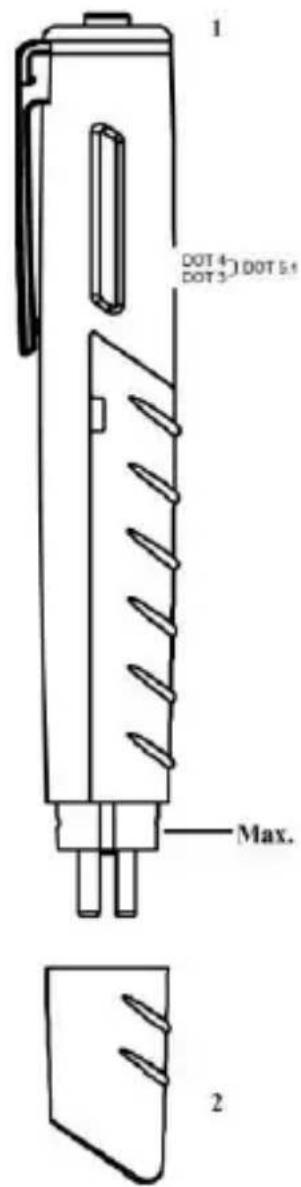

Yağın kalitesini tespit etme

Fren hidrolik yağı haznesindeki kapağı kaldırınız. TB 55'deki kapağı açmak için tuşa basınız. Tuşa bir kaç kere basarak uygun fren hidrolik yağını seçiniz. İstenilen DOT tipinin yanında beyaz LED ışığı yanana kadar basınız:

Test probunu tamamen sıvının içerisinde batırınız fakat fren hidrolik yağının içerisinde maksimum 1,5 cm olmasına dikkat ediniz. Sonucu hemen LED ekranında görebilirsiniz.

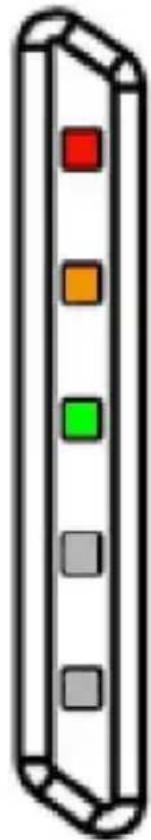

Ekranda sıvı içerisindeki suyu gösteren 3 adet LED vardır

Kırmızı:

Kırmızı LED, fren yağının hemen değişmesi gerektiğini gösterir.

Uyarı!

Tehlikeli!

Sari:

Su oranı tehlikeli sayılabilir: kısa süre içerisinde değişmelidir.

Yeşil:

Fren yağındaki su oranı doğrudur.

Kirmizi

Sari

Yeşil

Beyaz

Beyaz

Her kullanımdan sonra test probunu musluk suyuyla hemen durulayıp, kurulayınız. Test probunda ve test cihazında fren hidrolik yağı kalıntılarının kalmadığından emin olunuz.

Otomatik test

Otomatik teste başlamadan önce sağdaki tuşa kısaca basınız. Lamba yanıp sönecektir. Sonrasında sadece beyaz ve yeşil ışık kalacaktır.

Yaklaşık 1 dakika sonra devreye giren otomatik kapama özelliğine sahiptir.

LED sıvı aydınlatması

Ürün, test probunu ve sıvıyı aydınlatan özel LED lambaya sahip olduğundan kir partikülleri kolaylıkla görülebilir.

Yüksek performansa sahip olan LED 80 saate kadar aydınlatma özelliğine sahiptir. LED' in ömrü ise 100,000 saattir.

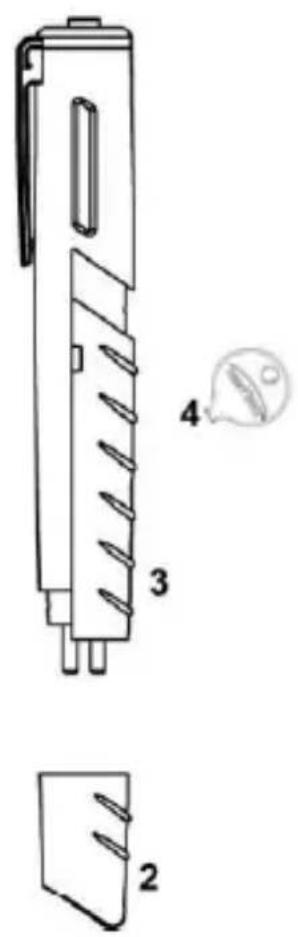

Pillerin değişimi

Test kapağını kaldırınız (2). Koruma çipini kullanınız (4) ya da pil kapağını (3) açmak için uygun bir alet kullanınız. Kapağı aşağıya doğru kaydırınız. Kullanılmış baterileri çıkarıp, yerine yenilerini yerleştiriniz. Kapağı kapatınız.

Pilleri yerleştirirken, kutupların doğru olduğundan emin olunuz.

Pilleri evsel atık çöpüne atmayınız. Pil geri dönüşüm noktalarına bırakınız.

Ekran	Optik / 5 LEDs
Boyutlar	L = 151 mm / ∅ = 23.5 mm
Piller	Two 1.5-V AAA Mikro
Koruma derecesi	IP 40
Ölçüm aralığı	DOT 3, DOT 4, DOT5.1
