KULLANIM KILAVUZU 26 Testboy

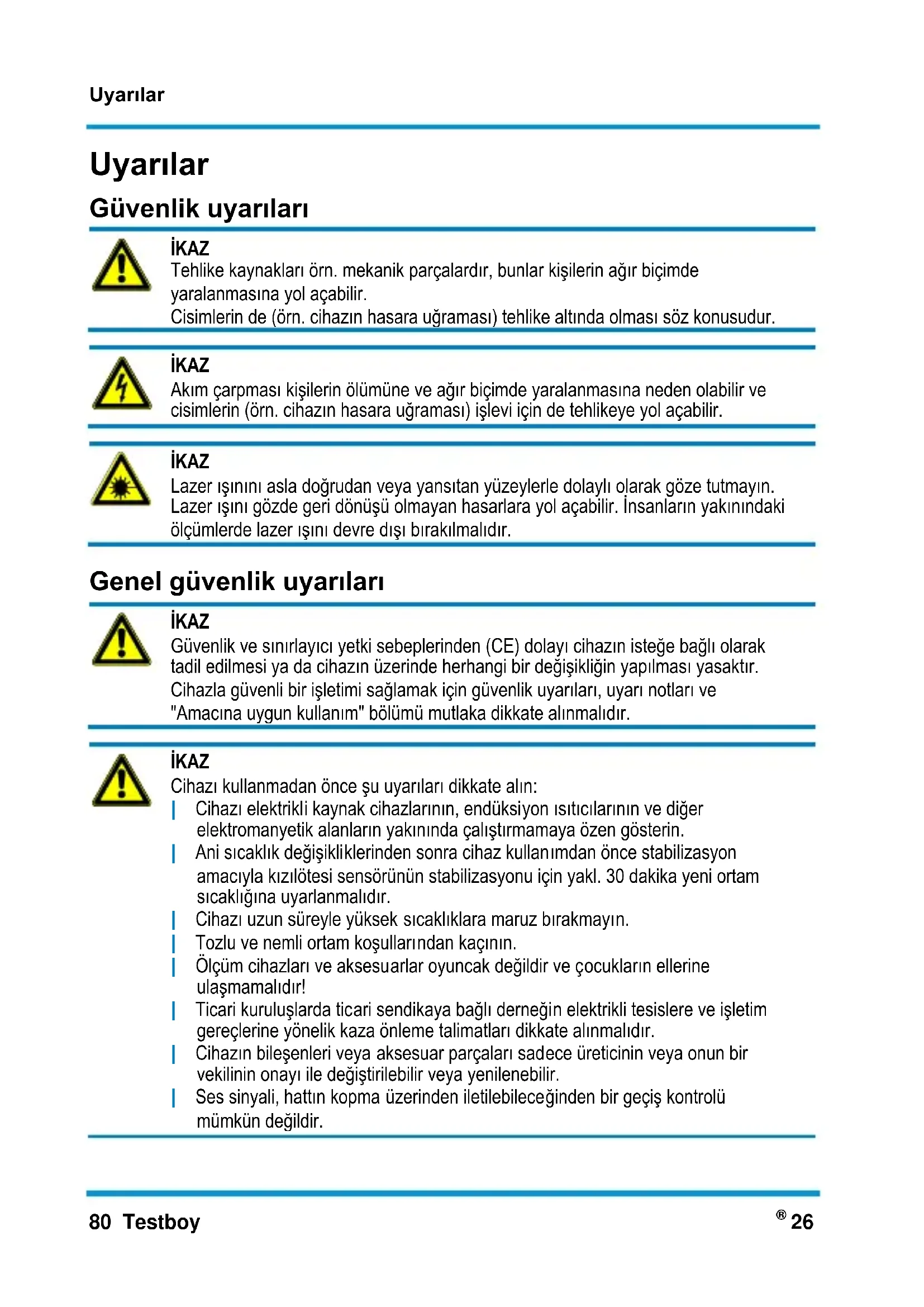

Uyarılar Güvenlik uyarıları

İKAZ Tehlike kaynakları örn. mekanik parçalardır, bunlar kişilerin ağır biçimde yaralanmasına yol açabilir. Cisimlerin de (örn. cihazın hasara uğraması) tehlike altında olması söz konusudur.

İKAZ Akım çarpması kişilerin ölümüne ve ağır biçimde yaralanmasına neden olabilir ve cisimlerin (örn. cihazın hasara uğraması) işlevi için de tehlikeye yol açabilir.

İKAZ Lazer ışınını asla doğrudan veya yansıtan yüzeylerle dolaylı olarak göze tutmayın. Lazer ışını gözde geri dönüşü olmayan hasarlara yol açabilir. İnsanların yakınındaki ölçümlerde lazer ışını devre dışı bırakılmalıdır.

Genel güvenlik uyarıları

İKAZ Güvenlik ve sınırlayıcı yetki sebeplerinden (CE) dolayı cihazın isteğe bağlı olarak tadil edilmesi ya da cihazın üzerinde herhangi bir değişikliğin yapılması yasaktır. Cihazla güvenli bir işletimi sağlamak için güvenlik uyarıları, uyarı notları ve "Amacına uygun kullanım" bölümü mutlaka dikkate alınmalıdır.

İKAZ Cihazı kullanmadan önce şu uyarıları dikkate alın: | Cihazı elektrikli kaynak cihazlarının, endüksiyon ısıtıcılarının ve diğer elektromanyetik alanların yakınında çalıştırmamaya özen gösterin. | Ani sıcaklık değişikliklerinden sonra cihaz kullanımdan önce stabilizasyon amacıyla kızılötesi sensörünün stabilizasyonu için yakl. 30 dakika yeni ortam sıcaklığına uyarlanmalıdır. | Cihazı uzun süreyle yüksek sıcaklıklara maruz bırakmayın. | Tozlu ve nemli ortam koşullarından kaçının. | Ölçüm cihazları ve aksesuarlar oyuncak değildir ve çocukların ellerine ulaşmamalıdır! | Ticari kuruluşlarda ticari sendikaya bağlı derneğin elektrikli tesislere ve işletim gereçlerine yönelik kaza önleme talimatları dikkate alınmalıdır. | Cihazın bileşenleri veya aksesuar parçaları sadece üreticinin veya onun bir vekilinin onayı ile değiştirilebilir veya yenilenebilir. | Ses sinyali, hattın kopma üzerinden iletilebileceğinden bir geçiş kontrolü mümkün değildir.Uyarılar Testboy

Beş güvenlik kuralını lütfen dikkate alın: 1 Serbest bırakma 2 Tekrar çalıştırmaya karşı emniyete alma 3 Gerilimsizliği tespit etme (gerilimsizlik 2 kutuplu tespit edilmelidir) 4 Topraklama ve kısa devre yapma 5 Gerilim altındaki bitişik parçaların üzerini kapatın Amacına uygun kullanım Cihaz sadece kullanım kılavuzunda belirtilen kullanım içindir. Bir diğer kullanıma müsaade edilmez ve kazalara ve cihazın parçalanmasına yol açabilir. Bu kullanımlar üreticinin kullanıcıya yönelik her türlü garanti ve sorumluluk haklarının sona ermesine yol açar.

Cihazı hasara karşı korumak için cihaz uzun süre kullanılmayacaksa pilleri çıkarın.

Amacına uygun olmayan kullanım veya güvenlik uyarılarının dikkate alınmamasından dolayı meydana gelen maddi hasar veya kişi yaralanmaları durumunda sorumluluk üstlenmiyoruz. Bu durumlarda her türlü garanti hakkı sona erer. Bir üçgen içerisinde bulunan ünlem işareti, kullanım kılavuzundaki güvenlik uyarılarına dikkat çeker. İşletime almadan önce kılavuzu komple okuyun. Bu cihaz CE kontrollüdür ve bu nedenle gerekli yönetmelikleri yerine getirmektedir. Teknik özellikleri önceden belirtmeksizin değiştirme hakkı saklıdır. © 2014 Testboy GmbH, Almanya. Sorumluluk muafiyeti

Kılavuzun dikkate alınmaması nedeniyle meydana gelen hasarlarda garanti hakkı sona erer! Bu nedenle meydana gelen müteakip hasarlar için sorumluluk üstlenmiyoruz!

Testboy firması | kılavuzun dikkate alınmamasından dolayı, | üründe Testboy tarafından onaylanmamış değişikliklerin yapılmasından dolayı veya | Testboy tarafından üretilmemiş veya onaylanmamış yedek parçalardan dolayı | alkol, uyuşturucu veya ilaç etkisi altında olunmasından dolayı meydana gelen hasarlar için sorumluluk üstlenmemektedir.Uyarılar 82 Testboy

Kullanım kılavuzunun doğruluğu Bu kullanım kılavuzu büyük bir itinayla oluşturuldu. Verilerin, şekillerin ve çizimlerin doğruluğu ve eksiksizliği için sorumluluk üstlenilmemektedir. Değişiklik, baskı hatası ve yanlışlık yapma hakkı saklıdır. Tasfiye Sayın Testboy müşterisi, ürünümüzü satın alarak kullanım ömrünün sonunda cihazı elektronik hurdalara yönelik uygun toplama yerlerine verme imkanına sahipsiniz.

WEEE (2002/96/AT) elektronik eski cihazların geri alımını ve geri dönüşümünü düzenlemektedir. Elektronik cihazların üreticileri 13.8.2005 tarihinden itibaren bu tarihten sonra satılmış elektronik cihazları ücretsiz olarak geri almak ve geri dönüştürmekle sorumludur. Elektronik cihazlar "normal" atıkların arasına verilmemelidir. Elektronik cihazlar ayrı geri dönüştürülmeli ve tasfiye edilmelidir. Bu yönetmeliğe tabi olan tüm cihazlar bu logo ile işaretlidir.

Kullanılmış pillerin tasfiyesi

Son kullanıcı olarak yasal yönden (Pil yasası) kullanılmış tüm pilleri ve aküleri geri vermekten siz sorumlusunuz; evsel atıklarla birlikte tasfiye edilmesi yasaktır! Zararlı madde içeren piller/aküler, evsel atıklarla birlikte tasfiye edilmesini yasaklayan, yanda bulunan sembollerle işaretlenmiştir. Belirleyici ağır metale yönelik tanımlamalar şunlardır: Cd = Kadmiyum, Hg = Cıva, Pb = Kurşun. Kullanılmış pillerinizi/akülerinizi ücretsiz olarak belediyenizin toplama yerlerine veya pillerin/akülerin satıldığı her yere verebilirsiniz! 5 yıl garanti Testboy cihazları sıkı bir kalite kontrolüne tabidir. Buna rağmen günlük uygulama sırasında işlevle ilgili hatalar meydana gelirse 5 yıllık bir garanti vermekteyiz (sadece faturayla birlikte geçerlidir). Cihaz dış müdahalelere maruz kalmadan veya açılmadan tarafımıza gönderildiğinde üretim veya materyal hataları ücretsiz olarak giderilir. Düşme veya yanlış kullanım nedeniyle meydana gelen hasarlar garanti hakkı dışındadır.Kullanım Testboy

Danışma bilgileri: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Faks: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Almanya [e-mail] Kalite sertifikası Testboy GmbH dahilinde yürütülen, kalite bakımından önemli uygulamalar ve süreçler sürekli bir kalite yönetim sistemi tarafından kontrol edilir. Testboy GmbH, kalibrasyon sırasında kullanılan kontrol tertibatlarının ve cihazlarının sürekli bir kontrol aracı incelemesine tabi tutulduğunu belirtir. Uygunluk Beyanı Ürün en güncel yönetmelikleri yerine getirmektedir. Daha detaylı bilgiye www.testboy.de sitesinden ulaşabilirsiniz Kullanım Testboy

26 ürününü tercih ettiğiniz için çok teşekkür ederiz. Hat bulucu, izolasyona hasar vermeden telekomünikasyon hatlarını, münferit kablo damarlarını veya kablo damarı çiftlerini bulmak veya takip etmek için üretilmiştir. Sadece gerilimsiz kablo veya hatlar bağlanabilir. | Cihaz, güvenli hat tanımlaması için bir ses jeneratörü ile çalışır. | Hassasiyete ve çevre koşullarına ayak uydurmak için ses seviyesi regülatörü | Pilin istemeden boşalmasını önlemek için güvenli çalıştırıcı | Verici ve alıcı | Entegre LED el feneri | 8 km'ye kadar maksimum hat uzunluğu (yüksüz)

Kullanmadan önce bu talimatı okuyun. Cihaz, üretici bilgilerine uygun biçimde kullanılmadığı takdirde cihaz tarafından sunulan koruma olumsuz etkilenebilir.Kullanım 84 Testboy

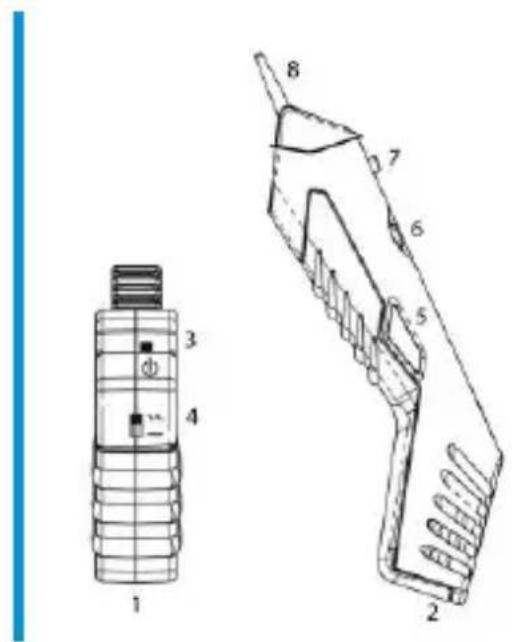

Kullanım Vericinin (1) hatlarını, aranan hattın birer kablo damarına bağlayın. Kontrol sesini (4) seçin (sürekli ses veya değişken ses) ve vericiyi (1) çalıştırın (3). Alıcıyı (2) döner şalter (6) ile çalıştırın. Ses seviyesi, çevre koşullarına göre ayarlanabilir. Etkinleştirme tuşuna (5) basın ve ucu (8) ile söz konusu olan hatlara dokunun. Alınan ses, aranan hatta en yüksek sese sahip olur.

İKAZ Sadece akımsız kablo veya hatlar bağlanabilir. İletken parçalara dokunmadan önce kontrol (ölçüm, kısa devre) ile gerilimsizlik sağlanmalıdır. Gerilim ileten hatların tanımlanması mümkün değildir. Elektrik çarpmasını önlemek için lütfen bunu dikkate alın.

Hat bulucu ile bir kablo damarı tespit edilirken ses sinyalinin farklı alan güçleri nedeniyle yanlış veya birden fazla hat tespit edilebilir. Hat bulucu, beklenenin değil de yakınlarda ALICIYA bağlı başka bir hattın ses sinyalinin elektromanyetik alanlarını alabilir. Düşük alan gücü olduğunda hat bulucu doğru hattı bulamayabilir. Ses algılaması, farklı faktörlerden etkilenebilir, örn.: ● Yalıtılmış hatlar/teller ● İzolasyonun kuvveti ve türü ● Ses kaynağına olan mesafe ● Verimli bir topraklamayı engelleyen tamamen yalıtılmış tüketiciler ● Hat şebekesinin tasarımı ● Kontrol cihazı ve pillerin durumu Koaksiyel hatların kontrolü Koaksiyel hatları kontrol etmek için kırmızı hattı, kablonun blendajına ve siyah hattı, iç hata bağlayın.Kullanım Testboy

Modüler kontrol (adaptör) Gerekirse tüm kontroller bir adaptör ile yapılabilir (örn. bir telefon hattını veya dolamalı hattın kontrolüne yönelik RJ11 veya RJ45 soketi). El feneri Şalter (7) ile entegre el fenerini açın. Bakım Testboy

26, pili hariç olmak üzere bakım gerektirmez. Pili değiştirmek için tüm ölçüm hatlarını ayrın, pil bölmesindeki cıvatayı çıkarın ve pili aynı tip pil ile değiştirin. Doğru kutuplara dikkat edin.

Piller evsel atık değildir. Sizin yakınınızda da bir toplama yeri bulunmaktadır!

Temizlik Günlük kirlenmelerde cihazı temizlemek için nemli bir bez ve yumuşak deterjan kullanın. Cihazı temizlemek için aşındırıcı temizlik maddeleri veya çözeltiler kullanmayın. Aşırı gerilim kategorilerinin tanımı Ölçü kategorisi II: Soket üzerinden doğrudan düşük gerilim şebekesine bağlı olan akım devrelerindeki ölçümler. Tipik kısa devre akımı < 10 kA Ölçü kategorisi III: Bina tesisatları içerisindeki ölçüler (takılamayan bağlantılı sabit tüketiciler, dağıtıcı bağlantısı, dağıtıcıdaki sabit monte edilen cihazlar). Tipik kısa devre akımı < 50 kA Ölçü kategorisi IV: Düşük gerilim kurulumunun kaynağındaki ölçüler (sayaç, ana bağlantı, birincil aşırı akım koruması). Tipik kısa devre akımı >> 50 kA Kontrol ucu yapı grubu ve ölçüm cihazı kombinasyonu için bir ölçüm kategorisinin belirlenmesinde her zaman daha düşük kategori geçerlidir, ya kontrol ucu yapı grubunun ya da ölçüm cihazının kategorisi.Kullanım 86 Testboy

Teknik veriler Gösterge akustik Akım beslemesi Boyut 6LR61 9 V (hem VERİCİ hem ALICI için) Boyutlar 230 x 55 x 23 mm (alıcı) 55 x 57 x 23 mm (verici) Ağırlık 244 g Çalışma sıcaklığı 5 °C ila 40 °C Koruma türü IP 20 Aşırı gerilim kategorisi
