MANUAL DE USUARIO 26 Testboy

Instrucciones de empleo

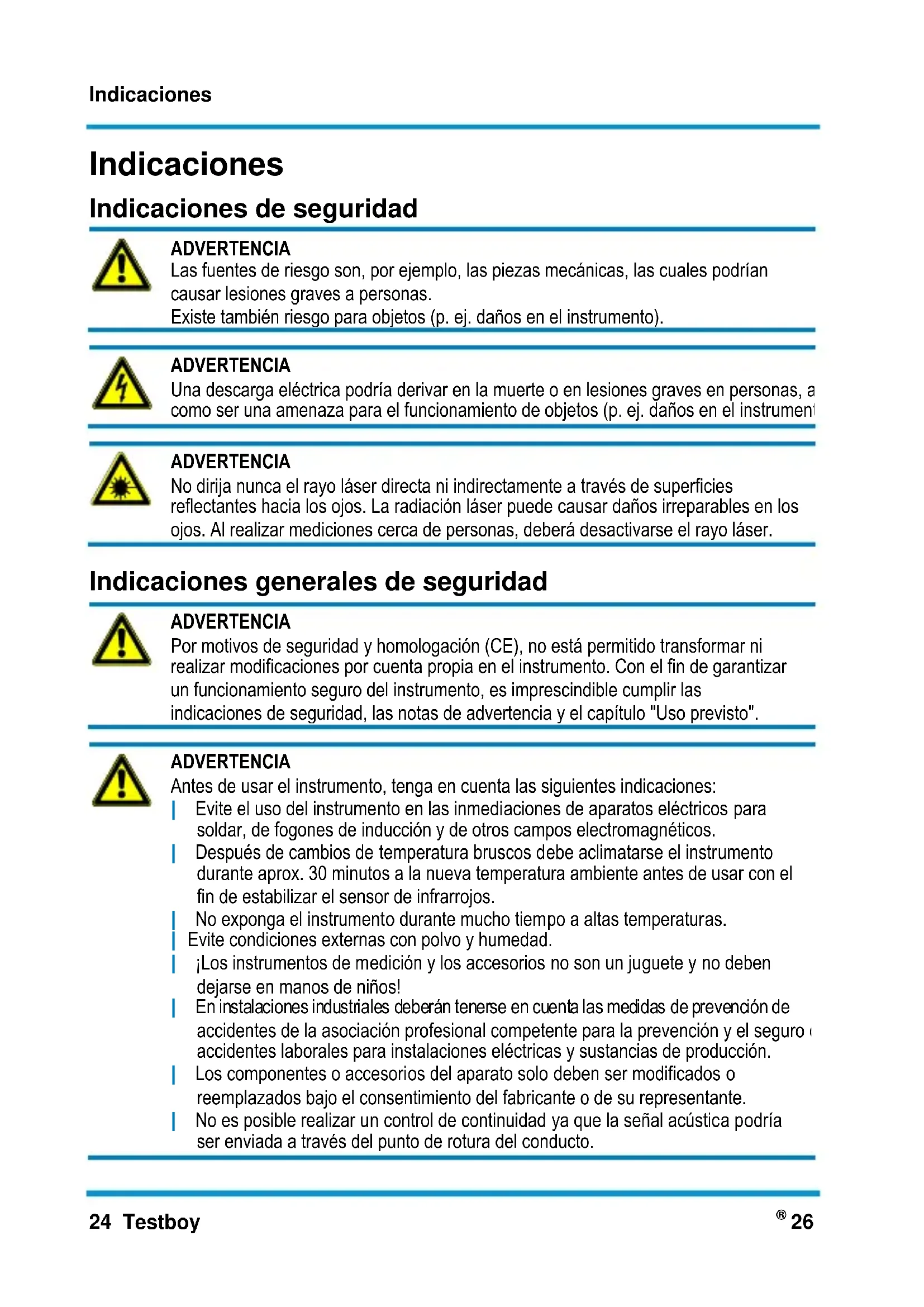

Indicaciones Indicaciones de seguridad

ADVERTENCIA Las fuentes de riesgo son, por ejemplo, las piezas mecánicas, las cuales podrían causar lesiones graves a personas. Existe también riesgo para objetos (p. ej. daños en el instrumento).

ADVERTENCIA Una descarga eléctrica podría derivar en la muerte o en lesiones graves en personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).

ADVERTENCIA No dirija nunca el rayo láser directa ni indirectamente a través de superficies reflectantes hacia los ojos. La radiación láser puede causar daños irreparables en los ojos. Al realizar mediciones cerca de personas, deberá desactivarse el rayo láser.

Indicaciones generales de seguridad

ADVERTENCIA Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible cumplir las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".

ADVERTENCIA Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones: | Evite el uso del instrumento en las inmediaciones de aparatos eléctricos para soldar, de fogones de inducción y de otros campos electromagnéticos. | Después de cambios de temperatura bruscos debe aclimatarse el instrumento durante aprox. 30 minutos a la nueva temperatura ambiente antes de usar con el fin de estabilizar el sensor de infrarrojos. | No exponga el instrumento durante mucho tiempo a altas temperaturas. | Evite condiciones externas con polvo y humedad. | ¡Los instrumentos de medición y los accesorios no son un juguete y no deben dejarse en manos de niños! | En instalaciones industriales deberán tenerse en cuenta las medidas de prevención de accidentes de la asociación profesional competente para la prevención y el seguro de accidentes laborales para instalaciones eléctricas y sustancias de producción. | Los componentes o accesorios del aparato solo deben ser modificados o reemplazados bajo el consentimiento del fabricante o de su representante. | No es posible realizar un control de continuidad ya que la señal acústica podría ser enviada a través del punto de rotura del conducto.Indicaciones Testboy

ESPAÑOL ESPAÑOL ESPAÑOL

Tenga en cuenta las cinco reglas de seguridad: 1 Desconectar la instalación 2 Prevenir cualquier posible realimentación 3 Comprobar la ausencia de tensión (debe determinarse en dos polos) 4 Cortocircuitar y poner a tierra la instalación 5 Proteger y señalar frente a elementos próximos en tensión Uso previsto El instrumento ha sido previsto únicamente para los usos descritos en el manual de instrucciones. Está prohibido cualquier otro uso. Este podría causar accidentes o la destrucción del instrumento. Estos usos resultarán en la anulación inmediata de cualquier derecho por garantía del operario frente al fabricante.

Para proteger el instrumento frente a daños, extraiga las pilas cuando este no se vaya a utilizar durante un periodo de tiempo prolongado.

En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo señala las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en servicio, lea completamente el manual. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas. Reservado el derecho a modificar las especificaciones sin previo aviso. © 2014 Testboy GmbH, Alemania. Cláusula de exención de responsabilidad

¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes!

Testboy no asume responsabilidad alguna por los daños que resulten de: | El incumplimiento del manual. | Las modificaciones en el producto no autorizadas por Testboy. | Las piezas de repuesto no fabricadas o no autorizadas por Testboy. | Estar bajo los efectos del alcohol, drogas o medicamentos.Indicaciones 26 Testboy

Exactitud del manual de instrucciones Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los diagramas. Reservado el derecho a realizar modificaciones, corregir erratas y errores. Eliminación de deshechos Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de, una vez finalizada su vida útil, devolver el instrumento a los puntos de recogida adecuados para chatarra eléctrica.

La Directiva RAEE (2002/96/CE) regula la recogida y el reciclaje de aparatos eléctricos y electrónicos. Desde el 13 de agosto de 2005 los fabricantes de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos a partir de esta fecha. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Eliminación de pilas usadas

Usted, como consumidor final, está obligado por ley a retornar todas las pilas y baterías usadas (ley sobre pilas). ¡Está prohibido desecharlas en la basura doméstica! Las pilas/baterías con sustancias nocivas están marcadas con los símbolos indicados en el margen, los cuales señalan la prohibición de desecharlas en la basura doméstica. Los símbolos de los metales pesados determinantes son: Cd = cadmio, Hg = mercurio, Pb = plomo. Podrá entregar las pilas/baterías usadas en los puntos de recogida de su municipio o en cualquier comercio que venda pilas/baterías sin ningún coste adicional para usted. 5 años de garantía Los instrumentos Testboy están sometidos a un estricto control de calidad. Sin embargo, si durante el uso diario se produjeran errores en el funcionamiento, ofrecemos una garantía de 5 años (solo válida con presentación de la factura). Eliminaremos de forma gratuita los errores de fabricación o material siempre que el instrumento nos sea enviado sin haber sido manipulado ni abierto. Los daños por caída o por manejo erróneo quedan excluidos de la garantía.Manejo Testboy

ESPAÑOL ESPAÑOL ESPAÑOL Póngase en contacto con: Testboy GmbH Tel.: [phone] Fábrica especial electrotécnica Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Alemania [e-mail] Certificado de calidad Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo. Declaración de conformidad El producto cumple las directivas actuales. Encontrará más información en www.testboy.de Manejo Muchas gracias por elegir el Testboy

El buscador de líneas ha sido desarrollado para localizar líneas de telecomunicaciones, conductores individuales y cables de pares, o para hacer un seguimiento de los mismos sin tener que dañar el aislamiento. Solo pueden conectarse cables o conductos sin tensión. | El instrumento trabaja con un generador de sonidos para identificar las líneas de forma segura. | Regulador de volumen para ajustar la sensibilidad a las condiciones externas | Conector protegido para evitar una descarga involuntaria de la pila | Emisor y receptor | Linterna por LED integrada | Longitud de línea máxima hasta 8 km (libre de cargas)

Lea este manual antes de usar. Si no se emplea el instrumento conforme a las indicaciones del fabricante, la protección que el mismo instrumento ofrece podría verse perjudicada.Manejo 28 Testboy

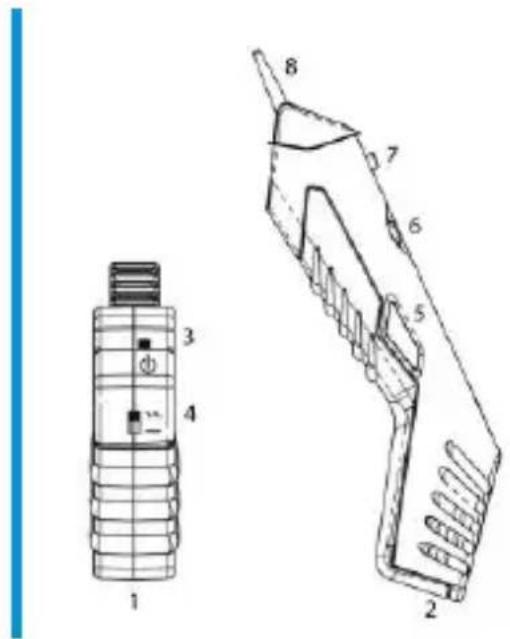

Manejo Una cada una de las líneas del emisor (1) a un conductor de la línea buscada. Seleccione el tono de comprobación (4) (tono continuo o intermitente) y conecte (3) el emisor (1). Conecte el receptor (2) con el interruptor giratorio (6). El volumen se puede ajustar según las condiciones externas. Pulse el botón de activación (5) y toque con la punta (8) todas las líneas que podrían ser relevantes. El tono recibido será más alto en la línea buscada.

ADVERTENCIA Solo deben conectarse cables o líneas sin corriente. Antes de tocar piezas conductoras debe determinarse con una prueba (medición, cortocircuito) que estas no llevan tensión. No es posible identificar conductores bajo tensión. Tenga esto en cuenta para evitar una descarga eléctrica.

Al detectar un conductor con el buscador de líneas pueden detectarse líneas falsas o múltiples debido a las diferentes intensidades de campo de la señal acústica. El buscador de líneas puede recibir los campos electromagnéticos de una señal acústica de otra línea conectada al EMISOR en las inmediaciones, pero no correspondiente a las líneas supuestas. Con una intensidad de campo baja puede que el buscador de líneas no detecte la línea correcta. La detección del tono puede estar influida por diferentes factores, entre ellos: ● Cables/hilos blindados ● Espesor y tipo del aislamiento ● Distancia a la fuente del sonido ● Consumidores completamente aislados que evitan una puesta a tierra efectiva. ● Dimensionado de la red de líneas ● Estado del instrumento de comprobación y de las pilas Comprobar líneas coaxiales Para comprobar líneas coaxiales, conecte la línea roja con la malla metálica y la línea negra con el conductor central.Manejo Testboy

ESPAÑOL ESPAÑOL ESPAÑOL Comprobación modular (adaptador) Con el adaptador se pueden realizar todas las comprobaciones en caso necesario (p. ej. conector RJ11 o RJ45 para comprobar una línea de teléfono o un cable de par trenzado). Linterna Encienda la linterna integrada mediante el pulsador (7). Mantenimiento El Testboy

26 no necesita mantenimiento, a excepción de la pila. Para cambiar la pila separar todas las líneas de medición, retirar el tornillo en el compartimento de la pila y reemplazar la pila por una de la misma clase. Tener en cuenta la posición correcta de los polos.

Las pilas no deben desecharse en la basura doméstica. ¡Acuda al punto de recogida más cercano a usted!

Limpieza Para limpiar el instrumento de la suciedad que se produzca a diario emplear un paño húmedo y un limpiador doméstico suave. No emplear limpiadores agresivos ni disolventes para limpiar el instrumento. Definición de las categorías de sobretensión Categoría de medición II: Mediciones en los circuitos eléctricos conectados eléctricamente de forma directa a la red de baja tensión mediante clavija. Corriente de cortocircuito habitual < 10 kA. Categoría de medición III: Mediciones en la instalación del edificio (consumidores estacionarios con conexión no enchufable, conexión de distribuidor, instrumentos montados de forma fija en el distribuidor). Corriente de cortocircuito habitual < 50 kA Categoría de medición IV: Mediciones en la fuente de la instalación de baja tensión (contador, conexión principal, fusible de sobrecorriente primario). Corriente de cortocircuito habitual >> 50 kA. Para determinar la categoría de medición para una combinación de módulo de puntas de prueba e instrumento de medición rige siempre la categoría más baja, bien del módulo de puntas de prueba o del instrumento de medición.Manejo 30 Testboy

Datos técnicos Indicación acústica Suministro de corriente Dimensión 6LR61 9 V (tanto para EMISOR como para RECEPTOR) Dimensiones 230 x 55 x 23 mm (receptor) 55 x 57 x 23 mm (emisor) Peso 244 g Temperatura de servicio 5 °C a 40 °C Grado de protección IP 20 Categoría de sobretensión

Categoría de pinzas de cocodrilo CAT III 100 V / 16 AAvisos Testboy
