BRUKSANVISNING 26 Testboy

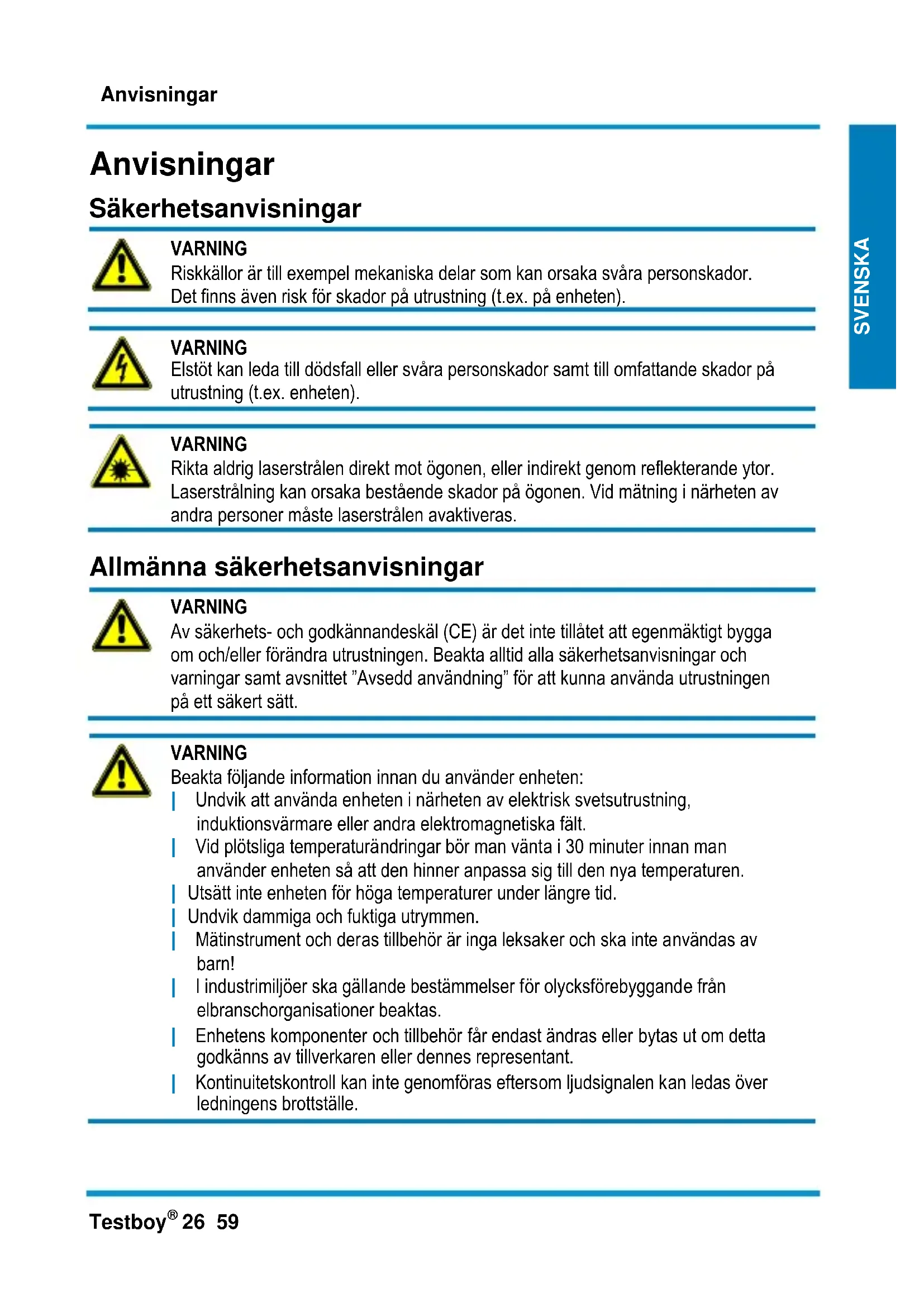

VARNING Riskkällor är till exempel mekaniska delar som kan orsaka svåra personskador. Det finns även risk för skador på utrustning (t.ex. på enheten).

VARNING Elstöt kan leda till dödsfall eller svåra personskador samt till omfattande skador på utrustning (t.ex. enheten).

VARNING Rikta aldrig laserstrålen direkt mot ögonen, eller indirekt genom reflekterande ytor. Laserstrålning kan orsaka bestående skador på ögonen. Vid mätning i närheten av andra personer måste laserstrålen avaktiveras.

Allmänna säkerhetsanvisningar

VARNING Av säkerhets- och godkännandeskäl (CE) är det inte tillåtet att egenmäktigt bygga om och/eller förändra utrustningen. Beakta alltid alla säkerhetsanvisningar och varningar samt avsnittet ”Avsedd användning” för att kunna använda utrustningen på ett säkert sätt.

VARNING Beakta följande information innan du använder enheten: | Undvik att använda enheten i närheten av elektrisk svetsutrustning, induktionsvärmare eller andra elektromagnetiska fält. | Vid plötsliga temperaturändringar bör man vänta i 30 minuter innan man använder enheten så att den hinner anpassa sig till den nya temperaturen. | Utsätt inte enheten för höga temperaturer under längre tid. | Undvik dammiga och fuktiga utrymmen. | Mätinstrument och deras tillbehör är inga leksaker och ska inte användas av barn! | I industrimiljöer ska gällande bestämmelser för olycksförebyggande från elbranschorganisationer beaktas. | Enhetens komponenter och tillbehör får endast ändras eller bytas ut om detta godkänns av tillverkaren eller dennes representant. | Kontinuitetskontroll kan inte genomföras eftersom ljudsignalen kan ledas över ledningens brottställe.Anvisningar 60 Testboy

Beakta dessa fem säkerhetsregler: 1 Koppla från. 2 Säkra mot återinkoppling. 3 Kontrollera att utrustningen är spänningsfri (testa båda polerna). 4 Jorda och kortslut. 5 Täck över spänningsförande utrustning i närheten. Avsedd användning Denna enhet är enbart avsedd att användas på det sätt som beskrivs i bruksanvisningen. Enheten får inte användas till något annat ändamål eftersom det kan leda till personskador och skador på utrustning. Det leder även omedelbart till att alla garantianspråk gentemot tillverkaren blir ogiltiga.

Ta ut batterierna om enheten inte ska användas under en längre period.

Vi ansvarar inte för skador på utrustning eller för personskador som orsakas av felaktig hantering eller underlåtenhet att beakta säkerhetsanvisningarna. I sådana fall gäller heller inga garantianspråk. Utropstecken i triangel markerar säkerhets- anvisningar i denna bruksanvisning. Läs igenom hela bruksanvisningen innan du börjar använda produkten. Denna enhet är CE-märkt och uppfyller därmed kraven i relevanta direktiv. Vi förbehåller oss rätten att ändra specifikationerna utan föregående meddelande. © 2014 Testboy GmbH, Tyskland. Ansvarsbegränsning

Inga garantianspråk kan ställas för skador som orsakats till följd av att den här bruksanvisningen inte har beaktats! Vi ansvarar heller inte för eventuella följdskador!

Testboy ansvarar inte för skador som uppstår av följande orsaker: | Underlåtenhet att beakta bruksanvisningen. | Modifikationer på produkten som inte godkänts av Testboy. | Användning av reservdelar som inte tillverkats eller godkänts av Testboy. | Användning av utrustningen under påverkan av alkohol, droger eller läkemedel.Anvisningar Testboy

SVENSKA SVENSKA SVENSKA Bruksanvisningens riktighet Denna bruksanvisning har utarbetats med största omsorg. Trots detta kan vi inte garantera att alla uppgifter, illustrationer eller ritningar är riktiga och fullständiga. Med förbehåll för ändringar, tryckfel och felaktigheter. Återvinning Bästa Testboy-kund! När denna produkt är uttjänt kan den lämnas in till en insamlingsplats för elektrisk utrustning.

I EU-direktiv 2002/96/EG (WEEE) fastställs reglerna för insamling och återvinning av uttjänt elektrisk och elektronisk utrustning. Sedan den 13 augusti 2005 måste tillverkare av elektrisk och elektronisk utrustning utan kostnad ta emot utrustning som inköpts efter detta datum för återvinning. Elektrisk och elektronisk utrustning får inte längre hanteras som vanligt avfall. Elektrisk och elektronisk utrustning ska bortskaffas och återvinnas separat. All utrustning som omfattas av detta direktiv är försedd med denna märkning.

Återvinning av förbrukade batterier

Som slutkonsument är du enligt gällande föreskrifter skyldig att återlämna alla förbrukade batterier. Batterier får inte behandlas som hushållsavfall! Batterier och återuppladdningsbara batterier som innehåller skadliga ämnen är försedda med symbolen intill, som uppmärksammar på att de inte får hanteras som hushållsavfall. Beteckningarna för tungmetallerna är: Cd = kadmium, Hg = kvicksilver, Pb = bly. Förbrukade batterier och återuppladdningsbara batterier kan utan kostnad återlämnas på uppsamlingsställen och även på de ställen som säljer batterier. 5 års garanti Testboy-produkter genomgår en mycket sträng kvalitetskontroll. Om det trots detta skulle uppstå fel vid användning av enheten omfattas den av en tillverkargaranti på 5 år (endast mot faktura). Vi åtgärdar tillverknings- och materialfel utan kostnad, under förutsättning att enheten skickas tillbaka till oss utan att ha tagits isär eller ändrats på annat sätt. Skador som uppstått genom att enheten fallit ned eller hanterats felaktigt omfattas inte av garantin.Användning 62 Testboy

Vänd dig till: Testboy GmbH Tel: [phone]-10 Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Kvalitetsintyg Alla kvalitetsrelaterade arbeten och processer hos Testboy GmbH övervakas kontinuerligt inom ramen för ett kvalitetsstyrningssystem. Testboy GmbH intygar att testutrustning och instrument som används under kalibrering inspekteras regelbundet. Försäkran om överensstämmelse Produkten uppfyller de senaste standarderna. Mer information hittar du på www.testboy.de Användning Grattis till din nya Testboy

Ledningssökaren används för att hitta telekommunikationsledningar, enskilda trådar eller trådpar, eller för att spåra dessa utan att skada isoleringen. Anslut endast kablar och ledningar som är spänningsfria. | Enheten arbetar med en ljudgenerator för säker identifiering av ledningar. | Ljudstyrkereglage för anpassning av känsligheten och omgivningsvillkoren. | Skyddad strömbrytare för att undvika att batteriet urladdas. | Sändare och mottagare. | Integrerad LED-ficklampa. | Max. ledningslängd 8 km (obelastad).

Läs igenom bruksanvisningen innan du börjar använda enheten. Om enheten används på ett annat sätt an vad som anges av tillverkaren kan de inbyggda skydden komma att försämras.Användning Testboy

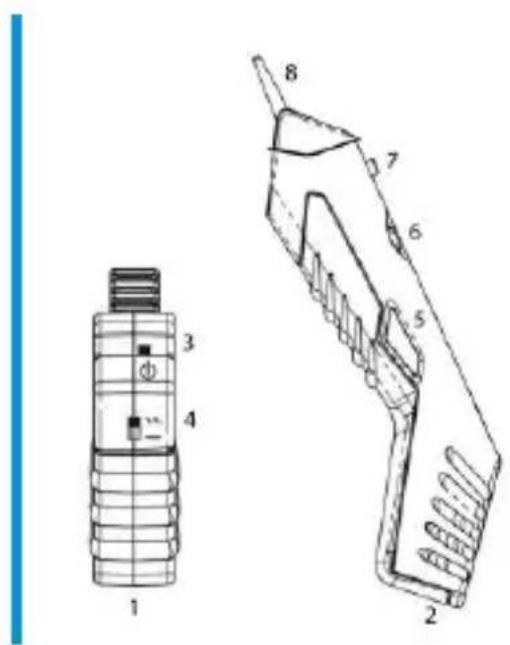

SVENSKA SVENSKA SVENSKA Användning Anslut sändarens (1) ledningar med vardera en tråd till den ledning som söks. Välj provsignal (4) (kontinuerlig eller alternerande signal) och slå på (3) sändaren (1). Slå på mottagaren (2) med vridknappen (6). Ljudstyrkan kan anpassas till omgivningsvillkoren. Tryck på aktiveringsknappen (5) och berör alla relevanta ledningar med spetsen (8). Den mottagna signalen är starkast vid den ledning som söks.

VARNING Endast strömlösa kablar och ledningar får anslutas. Innan du berör ledande delar måste du kontrollera (mätning, kortslutning) att dessa är spänningsfria. Det går inte att identifiera spänningsförande ledare. Tänk på detta för att undvika elstöt.

När en tråd spåras med ledningssökaren kan olika fältstyrkor på ljudsignalen leda till att fel eller flera ledningar spåras. Ledningssökaren tar eventuellt emot elektromagnetiska fält från en ljudsignal från en annan ledning i närheten som är ansluten till SÄNDAREN, men inte från den förmodade. Vid den lägsta fältstyrkan kan det hända att ledningssökaren inte identifierar rätt ledning. Identifieringen av signalen kan påverkas av olika faktorer, bland annat följande: ● Skärmade ledningar/kablar ● Isoleringens typ och tjocklek ● Avstånd till ljudkällan ● Fullständigt isolerade förbrukare som förhindrar en effektiv jordning ● Ledningsnätets utformning ● Testutrustningens och batteriernas skick Testa koaxialkablar För att testa koaxialkablar ska du ansluta den röda ledningen med kabelns avskärmning och den svarta ledningen med innerledaren.Användning 64 Testboy

Modulär kontroll (adapter) Alla kontroller kan vid behov genomföras med adaptern (t.ex. RJ11- eller RJ45-kontakt för kontroll av en telefonledning eller en tvinnad ledning). Ficklampa Tänd den inbyggda ficklampan med brytaren (7). Underhåll Testboy

26 kräver inget underhåll med undantag av batteriet. För att byta batteriet ska du koppla lossa alla mätledningar, skruva loss skruven på batterifacket, ta ut batteriet och sätta i ett batteri av samma typ. Se till att polerna hamnar rätt.

Batterier ska inte slängas i hushållsavfallet. Lämna dem istället på lämplig uppsamlingsplats.

Rengöring Rengör enheten från smuts med en fuktig trasa och milt rengöringsmedel. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Definition av överspänningskategorierna Mätkategori II: Mätningar på strömkretsar som är direkt anslutna till lågspänningsnätet med en stickkontakt. Normal kortslutningsström < 10 kA Mätkategori III: Mätning i byggnadsinstallation (stationära förbrukare med fast anslutning, fördelaranslutning, fast monterade enheter i fördelare). Normal kortslutningsström < 50 kA Mätkategori IV: Mätning vid källa till lågspänningsinstallation (mätare, huvudanslutning, primärt överströmsskydd). Normal kortslutningsström >> 50 kA När mätkategorin fastställs för en kombination av mäthuvudgrupp och mätenhet gäller alltid den lägsta kategorin, antingen hos mäthuvudgruppen eller mätenheten.Användning Testboy

SVENSKA SVENSKA SVENSKA Tekniska specifikationer Display akustisk Strömförsörjning Storlek 6LR61 9 V (för SÄNDARE respektive MOTTAGARE) Mått 230 x 55 x 23 mm (mottagare) 55 x 57 x 23 mm (sändare) Vikt 244 g Driftstemperatur 5 °C till 40 °C Skyddsklass IP 20 Överspänningsklass
