BRUKSANVISNING Head Light 1 Testboy

Riskkällor är t.ex. mekaniska delar som kan orsaka allvarliga personskador. Det finns också risk för skador på föremål (t.ex. skador på apparaten).

WARNING

Elektriska stötar kan leda till dödsfall eller allvarliga personskador samt äventyra funktionen hos föremål (t.ex. skada på apparaten).

WARNING

Rikta aldrig laserstrålen direkt eller indirekt mot ögat genom reflekterande ytor. Laserstrålning kan orsaka irreparabla skador på ögat. Vid mätning i närheten av människor måste laserstrålen avaktiveras.

Allmänna säkerhetsanvisningar

WARNING

Av säkerhets- och godkännandeskäl (CE) är det inte tillåtet att bygga om och/eller modifiera apparaten på ett otillåtet sätt. För att säkerställa en säker drift av apparaten måste du följa säkerhetsanvisningarna, varningsanvisningarna och kapitlet "Avsedd användning".

WARNING

Observera följande anvisningar innan du använder apparaten:

Undvik att använda apparaten i närheten av elektrisk svetsutrustning, induktionsvärmare och andra elektromagnetiska fält.

Efter plötsliga temperaturförändringar måste apparaten anpassas till den nya omgivningstemperaturen i ca 30 minuter före användning för att IR-sensorn ska stabiliseras.

Utsätt inte apparaten för höga temperaturer under längre perioder.

Undvik dammiga och fuktiga omgivningsförhållanden.

Mätinstrument och tillbehör är inte leksaker och hör inte hemma i barns händer! I kommersiella anläggningar måste de olycksförebyggande bestämmelserna för elektriska system och utrustning från den tyska federationen för industriella arbetsgivaransvarsförsäkringsföreningar följas.

Avsedd användning

Apparaten är endast avsedd för de användningsområden som beskrivs i bruksanvisningen. All annan användning är inte tillåten och kan leda till olyckor eller förstörelse av apparaten. Vid sådan användning upphör alla garanti- och reklamationsanspråk som användaren kan ha gentemot tillverkaren omedelbart att gälla.

För att skydda apparaten från skador bör batterierna tas ur om apparaten inte ska användas under en längre tid.

Vi tar inget ansvar för sak- eller personskador som orsakas av felaktig hantering eller bristande efterlevnad av säkerhetsanvisningarna. I sådana fall är alla garantianspråk ogiltiga. Ett utropstecken i en triangel anger säkerhetsanvisningar i bruksanvisningen. Läs igenom bruksanvisningen helt och hållet innan du använder apparaten. Denna apparat är CE-godkänd och uppfyller därmed de direktiv som krävs.

Rättigheter förbehållna för ändringar av specifikationer utan föregående meddelande © 2025 Testboy GmbH, Tyskland.

Ansvarsfriskrivning

Skador som uppstår på grund av att anvisningarna inte har följts medför att garantin upphör att gälla! Vi tar inget ansvar för följdskador som uppstår på grund av detta!

Testboy ansvarar inte för skador som uppstår till följd av

underlåtenhet att följa instruktionerna,
modifieringar av produkten som inte godkänts av Testboy eller
reservdelar som inte tillverkats eller godkänts av Testboy
är orsakade av påverkan av alkohol, droger eller läkemedel
resultat.

Korrekthet i bruksanvisningen

Denna bruksanvisning har sammanställts med stor omsorg. Vi tar inget ansvar för att data, illustrationer och ritningar är korrekta och fullständiga. Vi reserverar oss för ändringar, tryckfel och felaktigheter.

Avfallshantering

Kära Testboy-kund, när du köper vår produkt har du möjlighet att returnera enheten till lämpliga insamlingsställen för elektroniskt avfall i slutet av dess livscykel.

WEEE reglerar återtagande och återvinning av avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning. Tillverkare av elektriska apparater är skyldiga att ta tillbaka och återvinna elektriska apparater som säljs kostnadsfritt. Elektriska apparater får då inte längre kasseras i de "normala" avfallsströmmarna. Elektriska apparater måste återvinnas och bortskaffas separat. Alla apparater som omfattas av detta direktiv är märkta med denna logotyp.

Avfallshantering av förbrukade batterier

Som slutanvändare är du enligt lag (batterilagen) skyldig att lämna tillbaka alla förbrukade batterier och laddningsbara batterier; det är förbjudet att slänga dem i hushållsavfallet!

Batterier/laddningsbara batterier som innehåller farliga ämnen är märkta med symboler som anger att de inte får kastas i hushållsavfallet.

Beteckningarna för den avgörande tungmetallen är:

Du kan lämna in dina förbrukade batterier/laddningsbara batterier kostnadsfritt till insamlingsställena i din kommun eller där batterier/laddningsbara batterier säljs!

Kvalitetscertifikat

Alla kvalitetsrelevanta aktiviteter och processer som utförs inom Testboy GmbH övervakas permanent av ett kvalitetsledningssystem. Testboy GmbH bekräftar också att de testutrustningar och instrument som används vid kalibrering är föremål för permanent testutrustningsövervakning.

Försäkran om överensstämmelse

Produkten uppfyller de senaste direktiven. Du hittar mer information på www.testboy.de

Drift

Tack för att du valde den här enheten från Testboy.

Innan du börjar arbeta med enheten

Läs bruksanvisningen noggrant.

Bruksanvisningen medföljer enheten eller kan laddas ner från www.testboy.de

Använd inte apparaten på något annat sätt än vad som beskrivs i bruksanvisningen.

Genom att följa bruksanvisningen undviker du också skador på apparaten och att din lagstadgade garantirätt äventyras på grund av felaktig användning. Vi tar inget ansvar för skador som uppstår på grund av att denna bruksanvisning inte har följts.

Var särskilt uppmärksam på säkerhetsanvisningarna

Förvara bruksanvisningen på en säker plats.

Leveransens omfattning

Huvudbelysning

Applikationsområde och alla fördelar med din nya apparat i en överblick

Val mellan spridd belysning med superljusstark ljusyta (COB-teknik) eller fokuserad belysning, 2 belysningsnivåer (stark/svag), och blinkande ljus

Med rörelsesensor för kontaktlös på- och avstängning med handrörelse

Integrerat batteri för laddning via USB-C-kabel (medföljer)

Stänksäker

Lätt och bekväm att bära med justerbar elastisk rem och silikonbeläggning

Idealisk för fri hantering under sport och hantverk.

COB sprider ljus

LED-fokuslampa

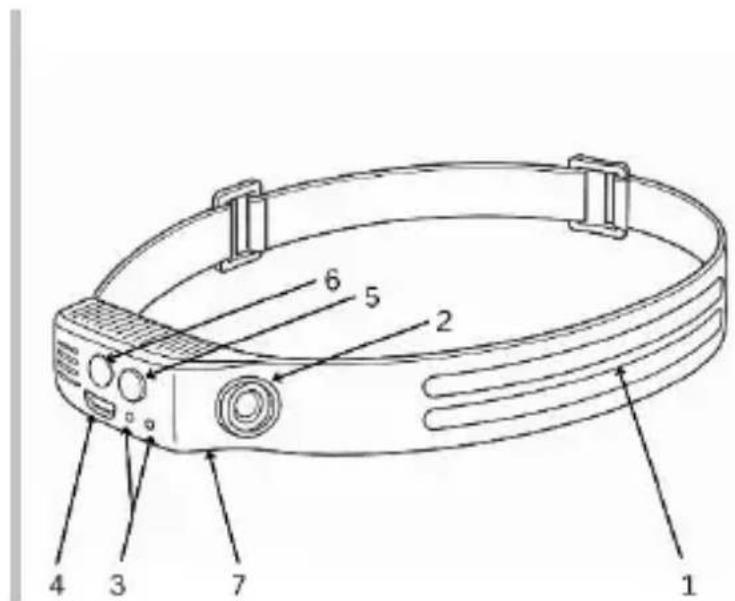

Enhetens struktur

1. COB-ljusets yta
2. LED-fokuslampa
3. Rörelsesensor
4. Symbol för laddning
5. Rörelsesensor ON/OFF
6. ON/OFF-knapp
7. USB-C-anslutning

1 2 3 4 5 6 7

Laddning

Ta bort det skyddande gummilocket. Anslut den medföljande USB-kabeln till den port som finns på enheten och anslut enheten till en lämplig USB-strömkälla.
För att ladda enheten helt, låt den vara ansluten i cirka 2,5-3 timmar.
Knapptryckning är inte möjlig under laddningsprocessen
Laddningssymbolen lyser rött när batteriet håller på att laddas. Så snart lampan växlar från rött till grönt är batteriet laddat.
Koppla bort enheten från laddningsströmkällan
Så snart lampan slås på tänds den röda laddningssymbolen. Den röda laddningssymbolen blinkar när batteriet behöver laddas.
Ladda enheten omedelbart för att spara på batteriets livslängd.
Ladda batteriet var sjätte månad, även om produkten inte används.
Efter laddningen stänger du laddningsuttaget igen med skyddslocket av gummi.

Idrifttagning och drift

Ladda den helt innan första användningstillfället.
Tryck på ON/OFF-knappen.
Laddningssymbolen tänds med rött sken.
Använd ON/OFF-knappen för att välja önskad ljusinställning. Sekvensen är som följer:

▶ COB övre lätt stark
▶ COB övre ljus svag
▶ COB botten ljus stark
▶ COB bottenlampa svag
LED-fokusljus starkt
LED-fokuslampa svag

Lampan släcks när den trycks in igen.
Håll ON/OFF-knappen intryckt så att båda COB-lamporna tänds.
Ett nytt tryck på knappen startar blixtljuset.
Det elastiska midjebandet kan justeras i storlek.

Läge för rörelsesensor

Använd ON/OFF-knappen för att välja önskad ljusinställning.
Tryck på rörelsesensorns ON/OFF-knapp. Laddningssymbolen tänds orange/grönt. Rörelsesensorn är aktiverad.
Om rörelsesensorn registrerar en rörelse ca 5 cm framför sensorn tänds och släcks lampan automatiskt.
För att avaktivera funktionen trycker du på ON/OFF-knappen för rörelsesensorn igen. Laddningssymbolen tänds åter med rött sken.

Felsökning

Problem	Lösning
Ingen belysning	Tryck på ON/OFF-knappen för att slå på Ladda batteriet med USB-kabelNär rörelsesensorn äraktiverad: Handrörelse ca 5 cm framför sensorn

Om din enhet fortfarande inte fungerar trots dessa åtgärder, kontakta återförsäljaren där du köpte produkten.

Tekniska data

Strömförsörjning	Integrerat Li-lon-batteri
Batterityp	3,7 V, 800 mAh
Ingång för laddning	USB typ C, 5 V, 1A
COB spridd belysning	Strålningsvinkel 230°, 8W, 240 Lm, ljusområde upp till 5 m
LED-fokuslampa	3 W, 110 Lm, ljusavstånd upp till 45 m
Tillbehör	USB-C laddningskabel
Laddningstid	Cirka 2,5-3 timmar
Batteriets livslängd	Cirka 1,5-6,5 timmar (beroende på ljusinställning)
Skyddsklass	IPX4
Mått på hölje	52 x 88 x 33 mm
Vikt	72 g (endast enhet)
