Varumärke	Testboy
Modell	TV 431
Produkttyp	Isolationsmätare och multimeter
Mått (L x B x H)	180 x 140 x 65 mm
Vikt (utan batterier)	Cirka 900 g
Strömförsörjning	6 C-batterier (Baby eller LR14)
Batteritid	Cirka 1000 timmar
Isolationsprovspänningar	250 V, 500 V, 1000 V, 2500 V
Isolationsmätområde	0,01 MΩ till 100,0 GΩ
Likspänningsmätning	0,1 V till 1000 V
Växelspänningsmätning	0,1 V till 750 V (50-60 Hz)
Resistans- och kontinuitetsmätning	0,01 Ω till 200,0 Ω
Specialfunktioner	Håll (Hold), relativ mätning, timer, minne (20 platser), jämförelse, DAR/PI
Säkerhetskategori	CAT III 1000V / CAT IV 600V
Driftstemperatur	0 °C till 40 °C
Display	LCD-skärm med stapeldiagram och symboler
Underhåll	Rengör med en torr trasa; ta ur batterierna vid långvarig utebliven användning
Överensstämmelse	CE, IEC/EN 61010-1

Vanliga frågor - TV 431 Testboy

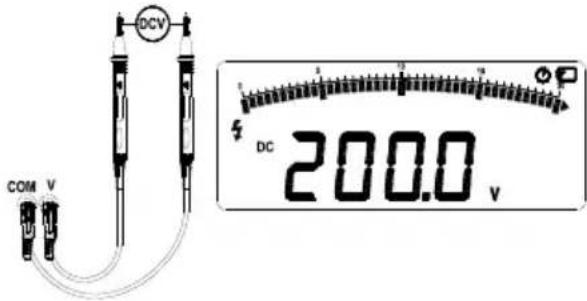

Hur mäter man likspänning med TV 431?

Ställ vridomkopplaren på —V. Anslut mätsladdarna till kontakterna COM och V. Koppla testspetsarna till spänningskällan. Avläs värdet på displayen. Mätområdet är 0,1 V till 1000 V med en noggrannhet på ±0,5% + 5 siffror.

Hur använder man hållfunktionen (Hold)?

Tryck på HOLD-knappen för att frysa det visade värdet. Tryck igen för att frigöra värdet. Symbolen HOLD visas på displayen när funktionen är aktiv.

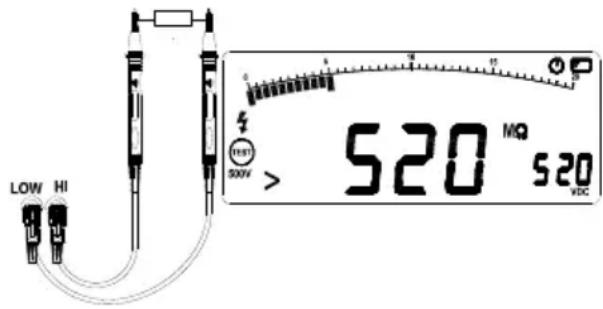

Vad är proceduren för ett isolationstest?

Se till att kretsen är spänningslös. Ställ vridomkopplaren på INSULATION. Välj utspänning (250, 500, 1000 eller 2500 V) med TEST.V-knappen. Anslut sladdarna till kontakterna HI och LO. Tryck på Test-knappen för att starta mätningen. Symbolen TEST blinkar. Släpp knappen för att avsluta; enheten urladdas automatiskt (visar DISC).
Varning: Utför aldrig isolationstest på en spänningssatt krets.

Hur byter man batterier?

Ställ vridomkopplaren på OFF och ta bort mätsladdarna. Skruva loss locket till batterifacket. Byt ut de 6 C-batterierna (LR14) och observera polariteten. Sätt tillbaka locket och skruva fast det. Byt batterier så snart ikonen för lågt batteri visas för att undvika felaktiga mätningar.

Vad betyder visningen 'LIVE' vid ett isolationstest?

Visningen LIVE indikerar att enheten har detekterat en spänning på över 20 V på ingångskontakterna. Det betyder att kretsen är spänningssatt och inget isolationstest kan utföras. Gör kretsen spänningslös innan du fortsätter.

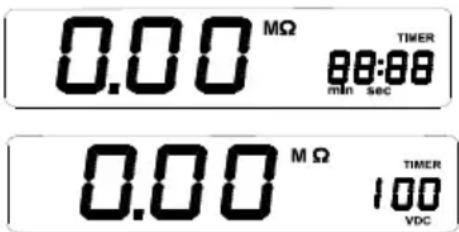

Hur aktiverar man timerfunktionen för isolationstest?

Tryck på TIMER-knappen för att aktivera timern (symbolen TIMER visas). Tryck sedan på SELECT för att visa den förinställda tiden, och därefter på ENTER för att ändra den. Använd ▲/▼-knapparna för att ställa in tiden (i minuter:sekunder). Tryck på ENTER för att bekräfta. Isolationstestet avslutas automatiskt när den inställda tiden har gått ut.

Hur sparar man mätdata?

Tryck på MEMO-knappen. Hållfunktionen aktiveras automatiskt och MEMO visas. Använd ▲/▼-knapparna för att välja en minneskod (00 till 19), tryck sedan på ENTER för att spara. SAVE visas och en ljudsignal bekräftar sparandet.

Vad betyder symbolerna DAR och PI?

DAR (dielektrisk absorptionskvot) är förhållandet mellan resistansen mätt vid 60 sekunder och den vid 15 sekunder. PI (polarisationsindex) är förhållandet mellan resistansen vid 10 minuter och den vid 1 minut. Dessa index hjälper till att bedöma isolationsstatus. De visas efter ett isolationstest genom att trycka på SELECT.

Hur stänger man av den automatiska avstängningen?

Håll ned SELECT-knappen medan du vrider vridomkopplaren från OFF till en annan position. Displayen visar PoFF för att bekräfta. Den automatiska avstängningen är avaktiverad tills nästa gång enheten stängs av.

Vilka säkerhetsåtgärder bör vidtas före en resistansmätning?

Innan du mäter resistans eller kontinuitet, koppla bort strömförsörjningen från kretsen och ladda ur alla högspänningskondensatorer. Använd mätsladdar i gott skick. Överskrid inte märkspänningarna (CAT III 1000V). Använd lämplig skyddsutrustning om nödvändigt.

BRUKSANVISNING TV 431 Testboy

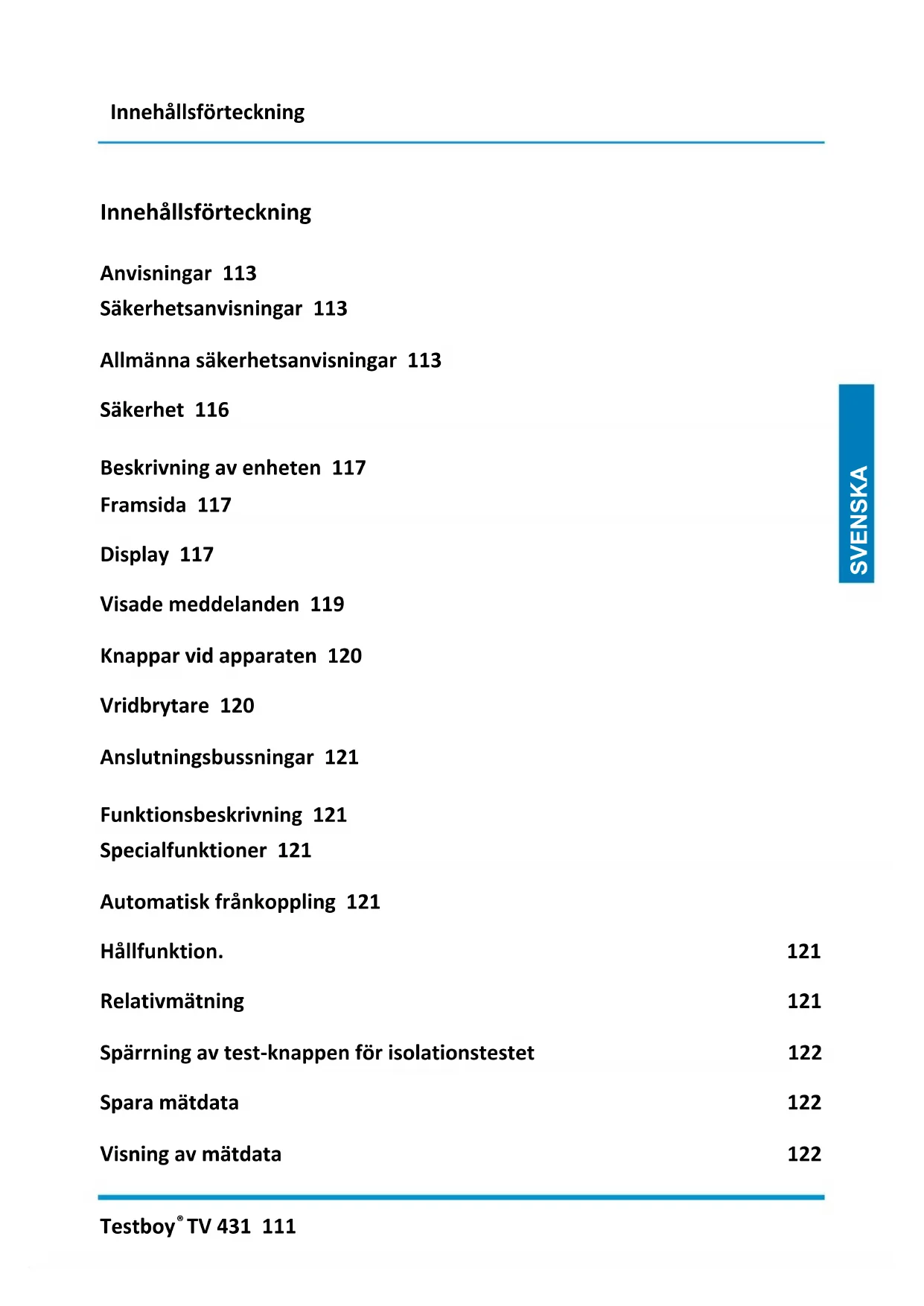

Innehållsförteckning

Anvisningar 113

Allmänna säkerhetsanvisningar 113

Säkerhet 116

Beskrivning av enheten 117

Framsida 117

Display 117

Visade meddelanden 119

Knappar vid apparaten 120

Vridbrytare 120

Anslutningsbussningar 121

Automatisk frånkoppling 121

Hållfunktion. 121

Relativmätning 121

Spärrning av test-knappen för isolationstestet 122

Spara mätdata 122

Visning av mätdata 122

Ta bort data 122

Jämförelsefunktion 123

Tidsfunktion 123

Högsta, lägsta och genomsnittsvärde 124

Differentiellt absorptionsförhållande (DAR) och polarisationsindex (PI) 124

Basmätningar 125

Likspänningsmätning 125

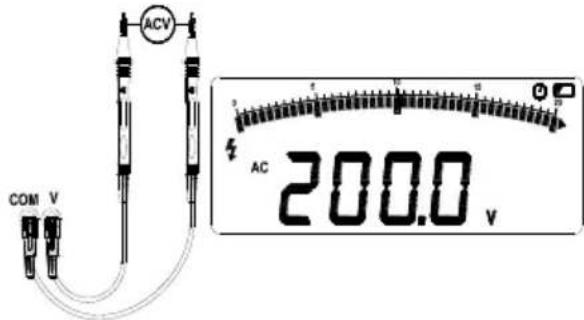

Växelspänningsmätning 125

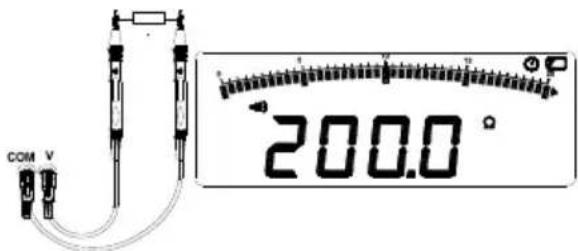

Motständs- och kontinuitetsmätning 125

Isolationstest 126

Batteribyte 126

Specifikationer 127

Mätnoggrannhet 128

Anvisningar

Riskkällor är till exempel mekaniska delar som kan orsaka svåra personskador. Det finns även risk för skador på utrustning (t.ex. på enheten).

WARNING

Elstöt kan leda till dödsfall eller svåra personskador samt till omfattande skador på utrustning (t.ex. enheten).

WARNING

Rikta aldrig laserstrålen/LED-strålen direkt mot ögonen, eller indirekt genom reflekterande ytor. Laserstrålning kan orsaka bestående skador på ögonen.

Allmänna säkerhetsanvisningar

WARNING

Av säkerhets- och godkännandeskäl (CE) är det inte tillåtet att egenmäktigt bygga om och/eller förändra utrustningen. Beakta alltid alla säkerhetsanvisningar och varningar samt innehållet i avsnittet "Avsedd användning" för att kunna använda utrustningen på ett säkert sätt.

WARNING

Beakta följande information innan du använder enheten:

Undvik att använda enheten i närheten av elektrisk svetsutrustning, induktionsvärmare eller andra elektromagnetiska fält.
Vid plötsliga temperaturändringar bör man vänta i 30 minuter innan man använder enheten så att den hinner anpassa sig till den nya temperaturen.
Utsätt inte enheten för höga temperaturer under längre tid.
Undvik dammiga och fuktiga utrymmen.
Mätinstrument och deras tillbehör är inga leksaker och ska inte användas av barn!
I industrimiljöer ska gällande bestämmelser för olycksförebyggande från elbranschorganisationer beaktas.

Beakta dessa fem säkerhetsregler:

1 Koppla från.
2 Säkra mot återinkoppling.
3 Kontrollera att utrustningen är spänningsfri (testa båda polerna).
4 Jorda och kortslut.
5 Täck över spänningsförande utrustning i närheten.

Avsedd användning

Denna enhet är enbart avsedd att användas på det sätt som beskrivs i bruksanvisningen. Enheten får inte användas till något annat ändamål eftersom det kan leda till personskador och skador på utrustning. Det leder även omedelbart till att alla garantianspråk gentemot tillverkaren blir ogiltiga.

Ta ut batterierna om enheten inte ska användas under en längre period.

Vi ansvarar inte för skador på utrustning eller för personskador som orsakas av felaktig hantering eller underlåtenhet att beakta säkerhetsanvisningarna. I sådana fall gäller heller inga garantianspråk. Utropstecken i triangel markerar säkerhetsanvisningar i denna bruksanvisning. Läs igenom hela bruksanvisningen innan du börjar använda produkten. Denna enhet är CE-märkt och uppfyller därmed kraven i relevanta direktiv.

Vi förbehåller oss rätten att ändra specifikationerna utan föregående meddelande © 2016 Testboy GmbH, Tyskland.

Ansvarsbegränsning

Inga garantianspråk kan ställas för skador som orsakats till följd av att den här bruksanvisningen inte har beaktats! Vi ansvarar heller inte för eventuella följdskador!

Testboy ansvarar inte för skador som uppstår av följande orsaker:

Underlåtenhet att beakta bruksanvisningen.
Modifikationer på produkten som inte godkänts av Testboy
Användning av reservdelar som inte tillverkats eller godkänts av Testboy
Användning av utrustningen under påverkan av alkohol, droger eller läkemedel.

Denna bruksanvisning har utarbetats med största omsorg. Trots detta kan vi inte garantera att alla uppgifter, illustrationer eller ritningar är riktiga och fullständiga. Med förbehåll för ändringar, tryckfel och felaktigheter.

Återvinning

Bästa Testboy-kund! När denna produkt är uttjänad kan den lämnas in på en insamlingsplats för elektrisk utrustning.

I EU-direktivet (WEEE) fastställs reglerna för insamling och återvinning av uttjänad elektrisk och elektronisk utrustning. Tillverkare av elektrisk och elektronisk utrustning måste utan kostnad ta emot utrustning som inköpts efter detta datum för återvinning. Elektrisk och elektronisk utrustning får inte längre hanteras som vanligt avfall. Elektrisk och elektronisk utrustning ska bortskaffas och återvinnas separat. All utrustning som omfattas av detta direktiv är försedd med denna märkning.

Återvinning av förbrukade batterier

Som slutkonsument är du enligt gällande föreskrifter skyldig att återlämna alla förbrukade batterier. Batterier får inte behandlas som hushållsavfall!

Batterier och återuppladdningsbara batterier som innehåller skadliga ämnen är försedda med symbolen intill, som uppmärksammar på att de inte får hanteras som hushållsavfall. Beteckningarna för tungmetallerna är följande:

Förbrukade batterier och återuppladdningsbara batterier kan utan kostnad återlämnas på kommunala uppsamlingsställen och även på de ställen som säljer batterier.

Kvalitetsintyg

Alla kvalitetsrelaterade arbeten och processer hos Testboy GmbH övervakas kontinuerligt inom ramen för ett kvalitetsstyrningssystem. Testboy GmbH intygar att testutrustning och instrument som används under kalibrering inspekteras regelbundet.

Försäkran om överensstämmelse

Produkten uppfyller de senaste standarderna. Mer information hittar du på www.testboy.de

Säkerhet

Isolationsmätapparaten har utvecklats och tillverkats i enlighet med säkerhetskraven enligt standarden för elektriska testapparater. Här har bestämmelserna för kategori III 1 000 V och för nedsmutsningsgrad 2 följts noggrant.

Varning

Beakta följande anvisningar för att undvika strömstötar och skador:

● Använd mätutrustningen endast enligt anvisningar här, då en säker drift av apparaten annars inte kan garanteras.
- Använd inte mätutrustningen eller mätledningarna om de uppvisar synliga skador eller apparaten inte fungerar korrekt. Underhåll apparaten vid tvivel.
- Beakta korrekt anslutning, kopplingsposition och mätområde innan mätutrustningen ansluts till strömkretsen som ska testas.
- Kontrollera mätutrustningens funktionsduglighet genom att mäta en känd spänning.
- Applicera ingen spänning som här högre än den på mätutrustningen angivna märkspänning mellan anslutningarna eller mellan en anslutning och massan.
- Var speciellt försiktigt vid spänningar på över 30 V AC effektivspänning, 42 V AC spetsspänning eller 60 V likspänning, då det vid dessa spänningsvärden kan uppstå strömstötar.

- Byt ut batteriet så snart en låg laddningsstatus visa

- Koppla bort strömkretsens strömförsörjning och ladda ur alla högspänningskondensatorer innan du mäter motständ, kontinuitet, dioderna eller kapaciteten.

● Använd aldrig mätutrustningen i närheten av explosiva gaser eller ångor.

- Observera att fingrarna hålls bakom fingerskyddet vid användning av mätledningarna.

Avlägsna mätledningarna från mätutrustningen innan du öppnar mätutrustningens käpa eller batterifack.

● Använd aldrig apparaten om skyddsövertäckningen inte är fäst eller batteriluckan är öppnad.

- Beakta de lokala och nationella säkerhetsföreskrifterna vid arbeten i riskutsatta omgivningar.

Bär korrekt skyddsutrustning enligt lokala eller nationella föreskrifter vid arbeten i riskutsatta omgivningar.

● Använd uteslutande den specificerade reservsäkringen så apparatens skydds inte kan garanteras annars.

Knappar		Beskrivning
1		Stapeldiagram-visning
2		Datavisning
3		Minne
Element på displayen		Beskrivning
		Visning av låg batteristatus. Vid låg laddningsstatus måste batteriet bytas ut. Byt omedelbart ut batteriet så snart detta meddelande visas för att undvika felaktiga mätresultat som kan leda till strömstötar eller skador.
LOCK		Visar att knappen är spärrad vid nästa tryck på test-knappen vid mätutrustningens, dvs. är aktiverad tills test-knappen åter trycks.
HOLD		Hållfunktion, displayen uppdateras inte.
COMP		Jämförelsefunktionen har valts.
PASS		När jämförelsefunktionen har aktiverats och mätvärdet ligger i det tillåtna området mellan det övre och undre gränsvärdet visas denna display.
DAR		Jämförelsefunktionen har valts.
REL		Visning av det differentiella absorptionsförhållandet (DAR) i isolationstestläge.
PI		Visning av polarisationsindex (PI) i isolationstestläge.
TIMER		Tidsfunktionen har valts.
MEMO		Minnesfunktionen har valts.
READ		Visnings av sparade värden, ogiltiga värden visas med ---.
DC		Likspänningsfunktionen har valts.
AC		Växelspänningsfunktionen har valts.
VDC		I isolationstestläge kontrolleras provspänningsenheten.
		Minustecken; om mätvärdet ligger under 0 visas detta tecken.
[16K3]		Större än; visar i isolationstestläge att mätvärdet är för högt.
[2459]		Varning för farlig spänning; visar i isolationstestläge att det vid ingångsanslutningarna har fastställts en spänning på över 20 V:
[376T]		Kontinuitetskontroll har valts.
		Automatisk fränkoppling har valts.

Element på displayen	Beskrivning
	Visning isolationstest. Om vridbrytaren står på "INSULATION" (isolationstestläge) visas detta tecken om testspänningen finns; tecknet visas resp. döljs.
2500V1000V	Nominell källspänning för isolationskontroll.
min sec	Mättenheter tidsfunktion.
	Mättenheter mätresultat.
MAX MIN	Visnings av det högst, lägsta och mellersta värdet.

Visade meddelanden

Meddelande	Beskrivning
batt	Visas på huvuddisplayen; betyder att batteriet inte är tillräckligt laddat för en tillförlitlig drift. Byt ut batteriet.
bat	Visas på sidodisplayen; betyder att batteriet inte är tillräckligt laddat för ett isolationstest.
P r E S	Förinställt värde.
POFF	Den automatiska frånkopplingen har inaktiverats.
LIVE	Visar i isolationstestläge att apparaten har detekterat spänningen vid ingångsanslutningarna.
DISC	Visar i isolationstestläge att apparaten utför en automatiskt urladdning. Vidrör inga ingångsanslutningar i detta läge.
SAVE	Mätdata sparas.
dEL n:	Utvalda data tas bort.
dEL ALL	Alla sparade värden tas bort.
COMP Hi	Övre gränsvärde.
COMP Lo	Undre gränsvärde.
---- COMP	Gränsvärde ogiltigt.
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••	Akustisk signalutmatning inaktiverad.

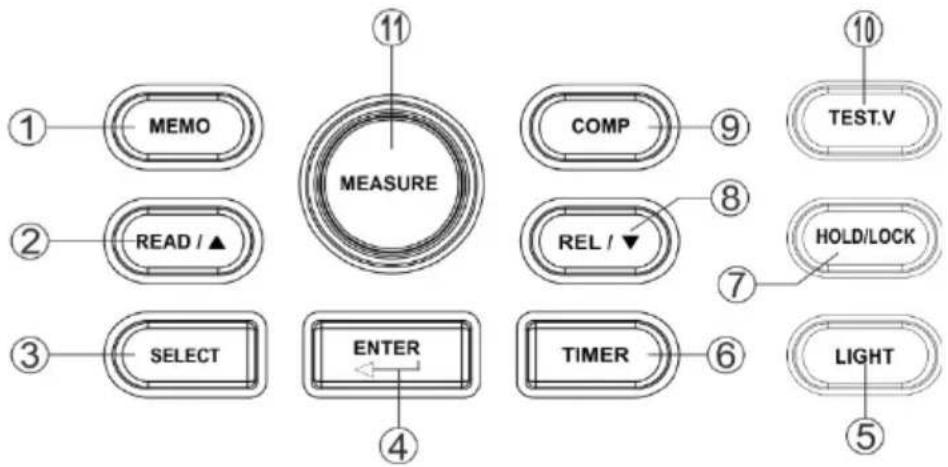

Knappar vid apparaten

① MEMO ② READ / ▲ ③ SELECT ④ ENTER ⑤ COMP ⑥ REL / ▼ ⑦ HOLD/LOCK ⑧ TEST.V ⑨ ⑩ TIMER ⑪

Knappar	Beskrivning
1	Aktivering av minnesfunktion: Mädata överförs till minnet.
2	Aktivering av visningsfunktionen; ändra markörens position för att visa sparade data.
3	1: i DC-V-, AC-V- och kontinuitetsläge Visning av det högst, lägsta och genomsnittsvärdet samt det övre och undre gränsvärdet och det relativa värdet2: i isolationstestläge Visnings av det högst, lägsta och mellersta värdet samt det övre och undre gränsvärdet, den förinställda tidsfunktionen, det differentiella absorptionsförhållandet och polarisationsindex.
4	Enter-knapp för bekräftelse.
5	Koppla till/från bakgrundsbelysning; bakgrundsbelysningen kopplas åter ifrån efter 10 sek. aktivering.
6	Aktivering av tidsfunktion.
7	Aktivering av hållfunktion (DC-V-, AC-V-, kontinuitetsläge) resp. låsningsfunktionen (isolationstestläge).
8	Aktivering av relationsfunktion (DC-V-, AC-V-, kontinuitetsläge); ändra markörens position.
9	Aktivering av jämförelsefunktion.
10	Val av en testutgångsspänning för isolationstest.
11	Aktivering av isolationstest.

Vridbrytare

Position	Funktion
OFF	Slå från enheten
≡V	Likspänning: 0,1–1000 V
~V	Växelspänning 0,1–750 V
○1))	Motständ och kontinuitet: 0,01–200,0 Ω
Isolation	Isolationstest 0,01 MΩ – 100,0 GΩ, testutgångsspänning 250 V (fabriksinställning), 500 V, 1000 V, 2500 V, den valda testutgångsspänningen sparas.

Anslutningsbussningar

Anslutning	Beskrivning
HI √∅	In-/utgång positiv anslutning
COM	Negativ anslutning för alla mätningar (förutom isolationsmätning).
LO	Negativ anslutning vid isolationsmätning.

Vid aktivering av apparaten finns ytterligare funktioner tillgängliga. För att välja respektive specialfunktion, håll motsvarande knapp intryckt och vrid vridbrytaren ur position OFF till en annan position. Specialfunktionen inaktiveras när apparaten kopplas från (OFF).

Knappar	Funktion
SELECT	Den automatiska frånkoppling inaktiveras. På displayen visas PoFF tills knappen åter släpps.
ENTER	Den akustiska signalen inaktiveras.

Automatisk frånkoppling

Mätutrustningen har en automatisk frånkopplingsfunktion (Sleep-läge) för att skona batteriet. Den utlöses om ingen funktion har aktiverats under 10 minuter och ingen knapp har tryckts. Sleep-läget avslutas så snart en knapp trycks eller vridbrytaren används.

Om du inaktivera Sleep-läget, håll knappen SELECT tryckt medan du kopplar på mätutrustningen. Sleep-läget inaktiveras principiellt i isolationstestläget eller när den automatiska frånkopplingen har inaktiverats vid inkopplad apparat genom att trycka på knappen SELECT.

Hållfunktion.

Tryck på knappen HÅLL för att hålla fast ett visat värde. Om knappen trycks igenom hålls värdet inte längre.

Relativmätning

Vid relativmätningen mäts differensen mellan ärvärdet och det relativa basvärdet.

Tryck på knappen REL för att utföra en relativmätning; apparaten registrerar startvärdet när knappen trycks.

Visat värde = ärvärde - startvärde

Tryck åter på knappen REL för att avsluta relativmätningen.

Visa startvärden med knappen SELECT. År detta ogiltigt visas ---.

100.0 _v^REL PrES

Spärrning av test-knappen för isolationstestet

Tryck på test-knappen i isolationstestläge för att utföra isolationstestet tills knappen åter släpps. Så snart knappen släpps visas symbolen HOLD på displayen.

Tryck på knappen LOCK (på displayen visas LOCK) och sedan test-knappen. Isolationstestet utförs tills du åter trycker på test-knappen. Spärrningen av test-knappen upphävs och isolationstestet avbryts.

Om tidsfunktionen har aktiverats är funktionen att spärra test-knappen inte tillgänglig.

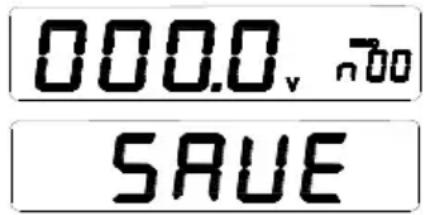

Spara mätdata

Tryck på knappen MEMO, hållfunktionen aktiveras automatiskt. På Lc-displayen visas "MEMO" och på sidodisplayen visas minneskoden (se nedan). Ändra koden med knapparna △/▽ och spara data med ENTER-knappen i önskad minneskod. På displayen visas "SAVE". En signal ljuder när data har sparats. Apparaten kan spara 20 datainlägg och minneskoder mellan 00 19.

000.0_v 700 SAVE

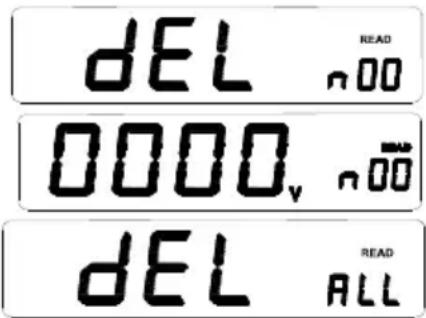

Visning av mätdata

Tryck på knappen READ för att visa sparade data. Med knapparna △/▽ kan du välja önskad kod och visa tillhörande data.

Tryck på ENTER-knappen i läget READ. På displayen visas dEL n. Tryck åter på ENTER-knappen för att ta bort valda data. Med knappen READ kan du ta bort alla data på en gång. En signal ljuder när data har tagits bort. Tryck på en annan knapp för att välja aktuellt läge.

dEL READ n00 0000v n00 dEL READ ALL

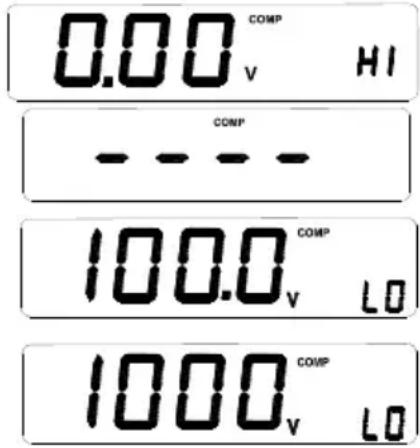

Jämförelsefunktion

Om jämförelsefunktionen har aktiverats och det mätta värdet över- resp. underskrider det övre eller undre gränsvärdet ljuder en signalton och testen "PASS" visas inte på displayen.

Med knappen COMP aktiveras jämförelsefunktionen och på displayen visas då "COMP". Om det förinställda övre gränsvärdet är mindre än det undre gränsvärdet är jämförelsefunktionen ogiltig och "--" visas.

Tryck på knappen COMP för att visa det övre och undre gränsvärdet. På displayen visas testen "COMP" och på sidodisplayen visas antingen "HI" eller "LO" (se nedan): Om det övre resp. undre gränsvärdet visas på displayen kan värdet ändras genom att trycka på ENTER-knappen. Respektive visat gränsvärde börjar blinka. Välj passande mätområde med SELECT-knappen. Ställ in önskat värde med knapparna △/▽ och spara inställningen med ENTER.

0.00 COMP v HI COMP --- --- 100.0 COMP v LO 1000 COMP v LO

Tidsfunktion

Tidsfunktionen finns endast tillgänglig vid isolationstestet. Aktivera tidsfunktionen genom att trycka på TIMER-knappen (på displayen visas nu TIMER). Funktionen för att spärra test-knappen är inte tillgänglig vid aktiverad tidsfunktion. Isolationstestet utförs så snart knappen MEASURE trycks. När ett förinställt tidsintervall har gått ut avslutats testet. I tidsfunktionsläge visas följande på displayen. Aktuell spänning och tiden visas på sidodisplayen. Testspänningen visas medan ett isolationstest utförs Tryck på knappen △ för att visa tiden.

0.00 MΩ 88:88 min sec 0.00 MΩ 100 VDC TIMER

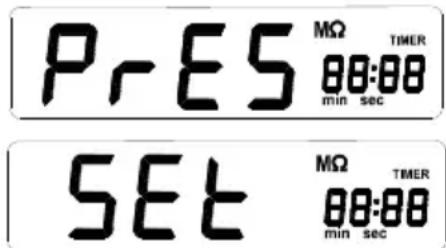

Tryck på SELECT-knappen för att visa det förinställda tidsintervallet. På LC-displayen visas texten "TIMER". I huvuddisplayen ser man texten PRES, i sidodisplayen visas förinställt tidsintervall. Tryck på knappen ENTER. I displayen visas texten "SET". Tidsintervallet kan ställas in med knapparna △/▽. Tryck åter på ENTER för att överta denna inställning.

PRES MΩ 80:00 min sec SET MΩ 80:00 min sec TIMER TIMER

Högsta, lägsta och genomsnittsvärde

I testläget kan du visa det högsta, lägsta och mellersta värdet med knappen SELECT. I hålläget kan du visa värdena med knappen SELECT.

Differentiellt absorptionsförhållande (DAR) och polarisationsindex (PI)

Det finns fall i vilka det tydligen inte längre finns intakta isolationsdelar (de som t.ex. förlorat sin isoleringseffekt under för hög spänning), men ändå uppvisar ett bra absorptionsförhållande (eller ett fördelaktigt polarisationsindex). Med hjälp av absorptionsförhållandet (polarisationsindex) kan alltså lokala isolationsskador förutom fukt och kontaminering inte fastställas.

DAR (absorptionsförhållande) =

PI (polarisationsindex) =

R60Sec

R15 Sec

R10Min

R1Min

R10Min= mätt motständsvärde 10 minuter efter att testspänningen pålagts; R1Min=R60Sec= mätt motständsvärde 1 minut efter att testspänningen pålagts; R15Sec= mätt motständsvärde 15 sekunder efter att testspänningen pålagts Tryck på knappen SELECT efter isolationstestet för att visa värdena DAR och PI. Om värdena för DAR och PI är ogiltiga visas - - - - på displayen.

Basmätningar

Likspänningsmätning

Ställ vridbrytaren på ...V. Anslut ingångsanslutningarna och mätledningarna som visa i följande och anslut sedan mätledningarna till spänningskällan/förbrukaren.

DCV COM V DC 200.0 v

Växelspänningsmätning

Ställ vridbrytaren på ∼V. Anslut ingångsanslutningarna och mätledningarna som visa i följande och anslut sedan mätledningarna till spänningskällan/förbrukaren.

ACV COM V AC 200.0 V

Motständs- och kontinuitetsmätning

För att undvika eventuella skador av mätutrustningen eller anläggningen som ska testas, separera strömkretsens strömförsörjning och ladda ur alla högspänningskondensatorer innan du utför en kontinuitetsmätning.

Ställ vridbrytaren på 01)Ω. Anslut mätledningarna som visas i följande. Vid ett kontinuitetstest ljuder en signal vid ett mätt motstånd på < 3 Ω.

COM V 200.0 °

Isolationstest

Varning: Ändra inte vridbrytaren vid utmatningen av testspänningen för att undvika att mätutrustningen skadas.

• Isolationstester får endast utföras vid spänningslösa strömkretsar. Kontrollera mätledningarna innan isolationstestet utförs.
• Ställ vridbrytaren på INSULATION. Om visas på displayen, byt ut batterierna.
• Anslut mätledningarna till anslutningarna High och Low. Om "Live" visas på displayen betyder detta att ingen mätning kan utföras då strömkretsen är spänningsledande. Koppla strömkretsen spänningsfri.
• Välj utgångsspänningen med knappen TEST.V.
  ● Under isolationstestet visas och döljs symbolen TEST omväxlande; på huvuddisplayen visas motständsvärdet på sidodisplayen utgångsspänningen. Släpp åter test-knappen. Urladdningsproceduren utförs via mätutrustningen och på displayen visas DISC.
• På sidodisplayen kan du se när urladdningsproceduren är avsluta (0 VDC).
• Separera mätledningarna från strömkretsen.

LOW HI 520 MO 520 VDC

Batteribyte

Byt omedelbart ut batteriet så snart meddelandet visas för att undvika felaktiga mätresultat som kan leda till strömstötar eller skador.

Vrid vridbrytaren till OFF och ta bort alla mätledningar från anslutningarna.

Skruva loss och ta bort batterifackets lock.

Byt ut batterierna och observera polningen.

Sätt åter på och skruva fast batterifackets lock.

Specifikationer

Motsvarar kraven av IEC/EN 61010-1 CAT III 1000V / CAT IV 600 V

1000 V likspänning, 750 V växelspänning.

Överlastskyddsspänningen mellan ingångsanslutningarna Hi och Lo är 600 V.

Överlastskyddsspänningen mellan ingångsanslutningarna V och COM är under spänningstestet 1200 V, i andra testlägen 250 V.

Batterier:	6 C-batterier (baby- eller LR14) Mätutrustningens drifttid 1000 timmar; genomförande av isolationstester: Apparaten är byggd för minst 1000 isolationstester med nya alkalibatterier i rumstemperatur. Här handlar det sig om standardtester med 1000 V vid 1 MΩ med en lastcykel på 5 sekunder till och 25 sekunder från.
Isolationsmätområde:	0,01 MΩ till 100,0 GΩ.
Isolationstestspänningar:	250, 500, 1000, 2500 V.
Isolationskällspänning:	+ 20 %, - 0 %.
Isolationskortslutning-testström:	3,0 mA nominal.
	Detektion av en spänningsledande strömkrets före isolationstestet: Inget test utför om anslutningsspänningen är > 20 V innan testet startas.
Maximal kapacitativ isolationslast:	Funktionsduglig till 1 μF.
Lagringstemperatur:	-40 °C till 60 °C.
Drifttemperatur:	0 °C till 40 °C.
Lagringshöjd:	12 000 m
Drifthöjd:	2000 m 1000 V CAT. III, 3000 m 1000 V II
Temperaturkoefficient:	0,05 × (specificerad exakthet) per °C vid temperaturer på < 18 °C eller > 28 °C.
Relativ luftfuktighet:	40–75 % (40– 60 %, när isolationstestet > 1 GΩ)
Storlek:	180 mm (L) × 140 mm (B) × 65 mm (H).
Vikt:	ca 900 g (utan batteri)

Mätnoggrannhet

DC-V

OMRÅDE	MÄTNOGGRANNHET I V	MÄTNOGGRANNHET I %
200 V	0,1 V	± 0,5 % mätv. + 5 siffror
1000 V	1 V	± 0,5 % mätv. + 5 siffror

AC-V

OMRÅDE	MÄTNOGGRANNHET I V	MÄTNOGGRANNHET I % (50–60 Hz)
200 V	0,1 V	± 1,5 % mätv. + 5 siffror
750 V	1 V	± 1,5 % mätv. + 5 siffror

Resistans

OMRÅDE	MÄTNOGGRANNHET I Ω	MÄTNOGGRANNHET I %
20 Ω	0,01 Ω	± 1 % mätv. + 5 siffror
200 Ω	0,1 Ω	± 1 % mätv. + 5 siffror

Isolationstest

UTGÅNGSSPANNING	OMRÅDE	MÄTNOGGRANNHET I Ω	MATNOGGRANNHET I %
250 V (0–20 %)	0–20 MΩ	0,01 MΩ	± 3 % mätv. + 5 siff.
	20–200 MΩ	0,1 MΩ
	200–250 MΩ	1 MΩ
500 V (0–20 %)	0–20 MΩ	0,01 MΩ	± 3 % mätv. + 5 siff.
	20–200 MΩ	0,1 MΩ
	200–500 MΩ	1 MΩ
1000 V (0–20 %)	0–20 MΩ	0,01 MΩ	± 3 % mätv.+ 5 siff.
	20–200 MΩ	0,1 MΩ
	200–1000 MΩ	1 MΩ
2500 V (0–20 %)	0–2000 MΩ	1 MΩ	± 3 % mätv. + 5 siff.
	2000–20 GΩ	0,01 GΩ	± 5 % mätv.+ 0,2 GΩ
	20–100 GΩ	0,1 GΩ	± 10 % mätv.+ 2 GΩ

Sisällysluettelo

Ohjeita 131
