TV 431 - Messgeräte Testboy - Kostenlose Bedienungsanleitung

Marke	Testboy
Modell	TV 431
Produkttyp	Isolationsmessgerät und Multimeter
Abmessungen (L x B x H)	180 x 140 x 65 mm
Gewicht (ohne Batterien)	Ca. 900 g
Stromversorgung	6 x C-Batterien (Baby oder LR14)
Batterielebensdauer	Ca. 1000 Stunden
Isolationsprüfspannungen	250 V, 500 V, 1000 V, 2500 V
Isolationsmessbereich	0,01 MΩ bis 100,0 GΩ
Gleichspannungsmessung	0,1 V bis 1000 V
Wechselspannungsmessung	0,1 V bis 750 V (50-60 Hz)
Widerstands- und Durchgangsmessung	0,01 Ω bis 200,0 Ω
Sonderfunktionen	Hold, Relativmessung, Timer, Speicher (20 Plätze), Vergleich, DAR/PI
Sicherheitskategorie	CAT III 1000V / CAT IV 600V
Betriebstemperatur	0 °C bis 40 °C
Display	LCD-Bildschirm mit Bargraph und Symbolen
Wartung	Mit einem trockenen Tuch reinigen; bei längerer Nichtnutzung Batterien entfernen
Konformität	CE, IEC/EN 61010-1

Häufig gestellte Fragen - TV 431 Testboy

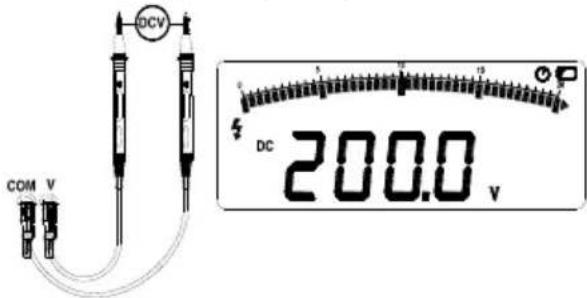

Wie messe ich Gleichspannung mit dem TV 431?

Drehen Sie den Drehschalter auf —V. Schließen Sie die Messleitungen an die Anschlüsse COM und V an. Verbinden Sie die Prüfspitzen mit der Spannungsquelle. Lesen Sie den Wert auf dem Bildschirm ab. Der Messbereich reicht von 0,1 V bis 1000 V mit einer Genauigkeit von ±0,5 % + 5 Digits.

Wie verwende ich die Hold-Funktion?

Drücken Sie die Taste HOLD, um den angezeigten Wert einzufrieren. Drücken Sie erneut, um den Wert freizugeben. Das Symbol HOLD erscheint auf dem Bildschirm, wenn die Funktion aktiv ist.

Wie wird ein Isolationsprüfung durchgeführt?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist. Drehen Sie den Drehschalter auf INSULATION. Wählen Sie die Ausgangsspannung (250, 500, 1000 oder 2500 V) mit der Taste TEST.V. Schließen Sie die Leitungen an die Anschlüsse HI und LO an. Drücken Sie die Taste Test, um die Messung zu starten. Das Symbol TEST blinkt. Lassen Sie die Taste los, um zu stoppen; das Gerät entlädt automatisch (Anzeige DISC).
Achtung: Führen Sie niemals einen Isolationsprüfung an einem unter Spannung stehenden Stromkreis durch.

Wie werden die Batterien gewechselt?

Stellen Sie den Drehschalter auf OFF und entfernen Sie die Messleitungen. Schrauben Sie die Abdeckung des Batteriefachs ab. Ersetzen Sie die 6 C-Batterien (LR14) unter Beachtung der Polarität. Setzen Sie die Abdeckung wieder auf und schrauben Sie sie fest. Wechseln Sie die Batterien, sobald das Symbol für schwache Batterie erscheint, um fehlerhafte Messungen zu vermeiden.

Was bedeutet die Anzeige 'LIVE' während eines Isolationsprüfung?

Die Anzeige LIVE zeigt an, dass das Gerät eine Spannung von mehr als 20 V an den Eingangsanschlüssen erkannt hat. Dies bedeutet, dass der Stromkreis unter Spannung steht und keine Isolationsmessung durchgeführt werden kann. Schalten Sie den Stromkreis aus, bevor Sie fortfahren.

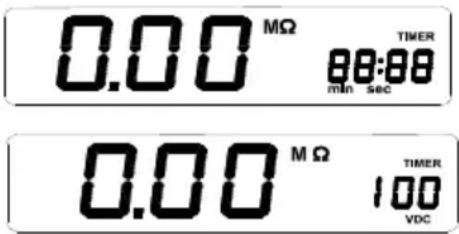

Wie aktiviere ich die Timerfunktion für den Isolationsprüfung?

Drücken Sie die Taste TIMER, um den Timer zu aktivieren (Symbol TIMER erscheint). Drücken Sie dann SELECT, um die voreingestellte Dauer anzuzeigen, und dann ENTER, um sie zu ändern. Verwenden Sie die Tasten ▲/▼, um die Dauer einzustellen (in Minuten:Sekunden). Drücken Sie ENTER zur Bestätigung. Der Isolationsprüfung stoppt automatisch nach Ablauf der eingestellten Zeit.

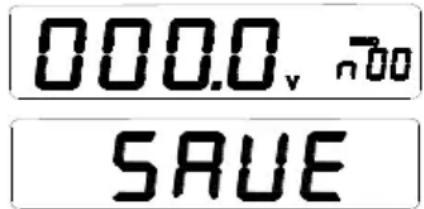

Wie werden Messdaten gespeichert?

Drücken Sie die Taste MEMO. Die Hold-Funktion wird automatisch aktiviert und MEMO wird angezeigt. Verwenden Sie die Tasten ▲/▼, um einen Speicherplatz (00 bis 19) auszuwählen, und drücken Sie dann ENTER, um zu speichern. SAVE erscheint und ein Signalton bestätigt die Speicherung.

Was bedeuten die Symbole DAR und PI?

DAR (dielektrisches Absorptionsverhältnis) ist das Verhältnis des nach 60 Sekunden gemessenen Widerstands zum Widerstand nach 15 Sekunden. PI (Polarisationsindex) ist das Verhältnis des Widerstands nach 10 Minuten zu dem nach 1 Minute. Diese Indizes helfen, den Zustand der Isolierung zu bewerten. Sie werden nach einem Isolationsprüfung durch Drücken von SELECT angezeigt.

Wie deaktiviere ich die automatische Abschaltung?

Halten Sie die Taste SELECT gedrückt, während Sie den Drehschalter von OFF in eine andere Position drehen. Das Display zeigt PoFF zur Bestätigung an. Die automatische Abschaltung ist bis zum nächsten Ausschalten des Geräts deaktiviert.

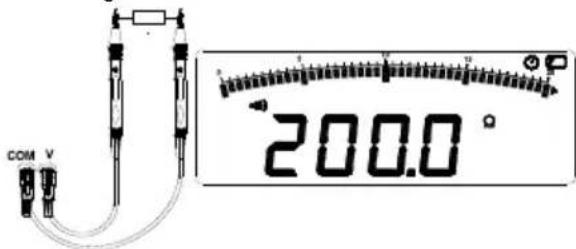

Welche Sicherheitsvorkehrungen sind vor einer Widerstandsmessung zu treffen?

Vor der Messung von Widerstand oder Durchgang trennen Sie die Stromversorgung des Stromkreises und entladen Sie alle Hochspannungskondensatoren. Verwenden Sie einwandfreie Messleitungen. Überschreiten Sie nicht die Nennspannungen (CAT III 1000V). Tragen Sie bei Bedarf geeignete Schutzausrüstung.

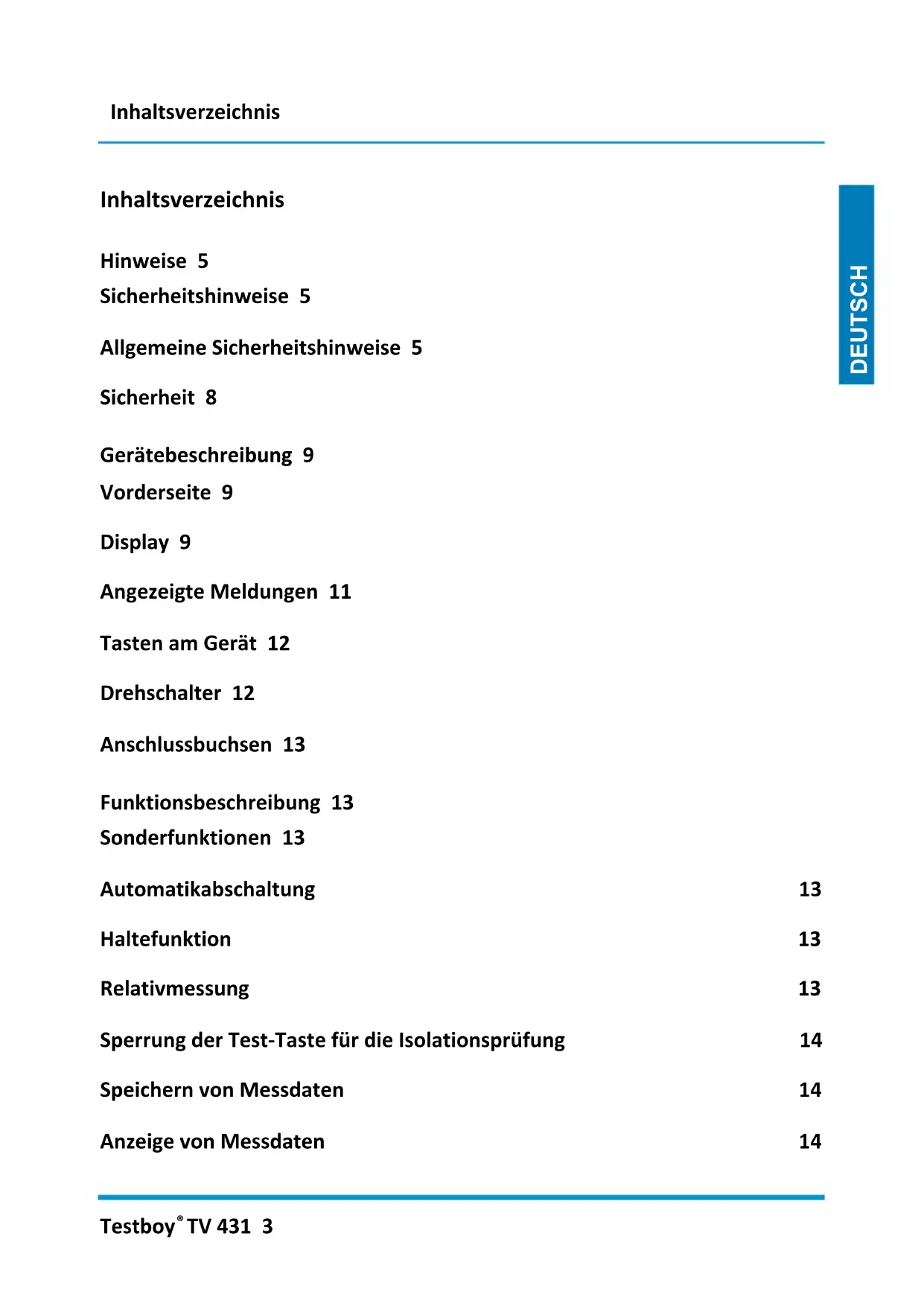

BEDIENUNGSANLEITUNG TV 431 Testboy

Sicherheitshinweise 5

Allgemeine Sicherheitshinweise 5

Sicherheit 8

Gerätebeschreibung 9

Vorderseite 9

Display 9

Angezeigte Meldungen 11

Tasten am Gerät 12

Drehschalter 12

Anschlussbuchsen 13

Funktionsbeschreibung 13

Sonderfunktionen 13

Automatikabschaltung 13

Haltefunktion 13

Relativmessung 13

Sperrung der Test-Taste für die Isolationsprüfung 14

Speichern von Messdaten 14

Anzeige von Messdaten 14

Löschen von Daten 14

Vergleichsfunktion 15

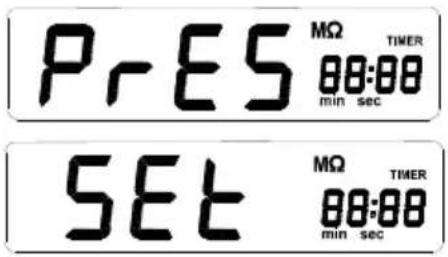

Zeitfunktion 15

Höchster, niedrigster und Durchschnitts- Wert 16

Differenzielles Absorptionsverhältnis (DAR) und Polarisationsindex (PI) 16

Basismessungen 17

Gleichspannungsmessung 17

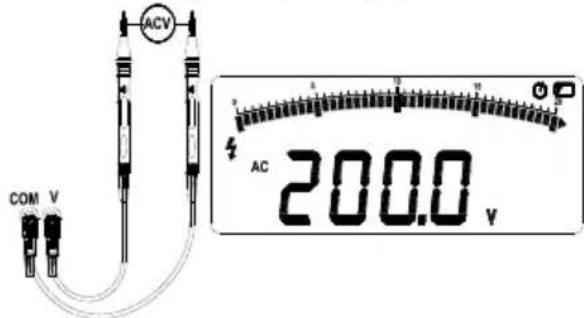

Wechselspannungsmessung 17

Widerstands- und Durchgangsmessung 17

Isolationsprüfung 18

Batteriewechsel 18

Spezifikationen 19

Messgenauigkeit 20

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl/ LED Strahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2016 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyclen. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyclen und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Sicherheit

Das Isolationsmessgerät wurde unter Einhaltung der Sicherheitsanforderungen gemäß der Norm für elektronische Prüfgeräte entwickelt und hergestellt. Dabei wurden die Bestimmungen für Kategorie III 1.000 V und für den Verschmutzungsgrad 2 strengstens eingehalten.

Warnung

Beachten Sie zur Vermeidung von Stromschlag oder Verletzungen die folgenden Anweisungen:

• Verwenden Sie das Prüfgerät ausschließlich gemäß den hierin enthaltenen Anweisungen, da ansonsten kein sicherer Betrieb des Gerätes gewährleistet werden kann.
• Verwenden Sie das Prüfgerät oder die Messleitungen nicht, wenn sie sichtbare Schäden aufweisen oder das Gerät nicht richtig funktioniert. Lassen Sie das Gerät im Zweifelsfall warten.
• Achten Sie vor Anschluss des Prüfgerätes an den zu prüfenden Stromkreis stets darauf, dass der richtige Anschluss, die richtige Schaltstellung und der richtige Messbereich verwendet werden.
• Überprüfen Sie das Prüfgerät durch Messen einer bekannten Spannung auf seine Funktionsfähigkeit.
• Legen Sie keine Spannung an, die höher ist als die auf dem Prüfgerät angegebene Nennspannung zwischen den Anschlüssen oder zwischen einem Anschluss und Masse.
  Seien Sie bei Spannungen von über 30 V AC Effektivspannung, 42 V AC Spitzenspannung oder 60 V Gleichspannung besonders vorsichtig, da es bei diesen Spannungswerten zum Stromschlag kommen kann.

● Tauschen Sie die Batterie aus, sobald ein geringer Ladestatus angezeigt wird.
- Trennen Sie die Stromversorgung des Stromkreises ab und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Widerstand, den Durchgang, die Dioden oder die Kapazität messen.
- Setzen Sie das Prüfgerät niemals in der Nähe explosiver Gase oder Dämpfe ein.
- Achten Sie bei Verwendung der Messleitungen darauf, die Finger hinter dem Fingerschutz zu behalten.
- Entfernen Sie die Messleitungen vom Prüfgerät, bevor Sie das Gehäuse oder das Batteriefach des Prüfgerätes öffnen.
- Nehmen Sie das Gerät niemals in Betrieb, wenn die Schutzabdeckung nicht angebracht oder das Batteriefach geöffnet ist.
- Beachten Sie bei Arbeiten in gefahrenbehafteten Umgebungen die lokalen und nationalen Sicherheitsvorschriften.
- Tragen Sie bei Arbeiten in gefahrenbehafteten Umgebungen die richtige Schutzausrüstung gemäß lokalen oder nationalen Bestimmungen.
- Verwenden Sie ausschließlich die spezifizierte Ersatzsicherung, da der Schutz des Gerätes ansonsten nicht gewährleistet ist.

Gerätebeschreibung

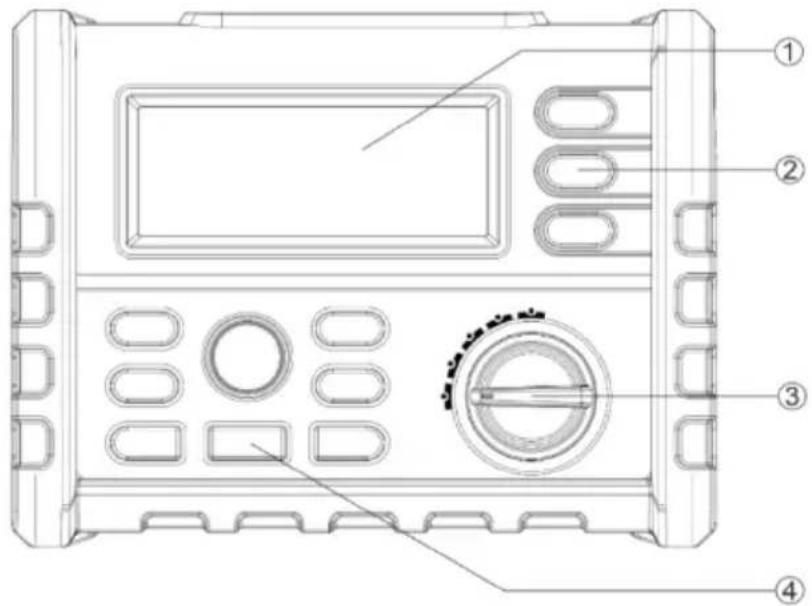

Vorderseite

Tasten	Beschreibung
1	Display
2	Taste
3	Drehschalter
4	Enter Taste

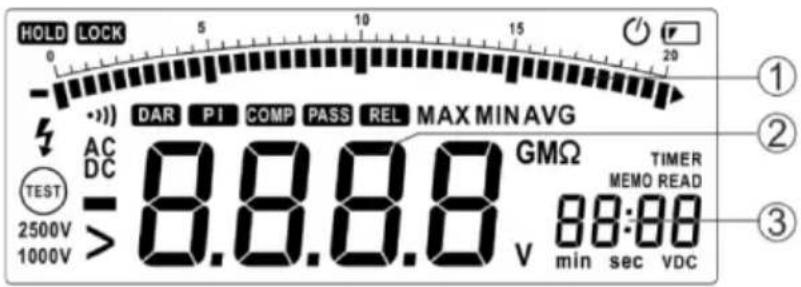

Display

HOLD LOCK 0 -1 DAR PI COMP PASS REL MAX MIN AVG AC DC TEST 2500V 1000V >8.8.8.8 GMΩ TIMER MEMO READ 88:00 V min sec VDC

Tasten	Beschreibung
1	Bargraph-Anzeige
2	Daten Anzeige
3	Speicher
Element auf dem Display	Beschreibung
	Anzeige eines niedrigen Batteriestatus. Bei geringem Ladestatus muss die Batterie ausgetauscht werden.Um fehlerhafte Messergebnisse zu vermeiden, die zu Stromschlag oder Verletzungen führen könnten, tauschen Sie die Batterie sofort aus, wenn diese Anzeige erscheint.
LOCK	Zeigt an, dass beim nächsten Drücken der Test-Taste am Prüfgerät die Taste gesperrt wird, also so lange aktiviert bleibt, bis Sie die Test-Taste erneut betätigen.
HOLD	Haltefunktion, das Display wird nicht aktualisiert.
COMP	Die Vergleichsfunktion wurde ausgewählt.
PASS	Wenn die Vergleichsfunktion aktiviert wurde und der Messwert im zulässigen Bereich zwischen oberem und unterem Grenzwert liegt, erscheint diese Anzeige.
DAR	Die Vergleichsfunktion wurde ausgewählt.
REL	Anzeige des differenziellen Absorptionsverhältnisses (DAR) im Isolationsprüfmodus.
PI	Anzeige des Polarisationsindex (PI) im Isolationsprüfmodus.
TIMER	Die Zeitfunktion wurde ausgewählt.
MEMO	Die Speicherfunktion wurde ausgewählt.
READ	Anzeige der gespeicherten Daten, ungültige Daten werden mit --- dargestellt.
DC	Die Gleichspannungsfunktion wurde ausgewählt.
AC	Die Wechselspannungsfunktion wurde ausgewählt.
VDC	Im Isolationsprüfmodus wird die Prüfspannungseinheit überprüft.
	Minuszeichen; wenn der Messwert unter 0 liegt, wird dieses Zeichen angezeigt.
	Größer als; zeigt im Isolationsprüfmodus an, dass der Messwert zu hoch ist.
[38-12]	Warnung vor gefährlicher Spannung; zeigt im Isolationsprüfmodus an, dass an den Eingangsanschlüssen eine Spannung von über 20 V festgestellt wurde.
011)	Durchgangsprüfung wurde ausgewählt.
	Automatikabschaltung wurde ausgewählt.
	Anzeige Isolationsprüfung. Steht der Drehschalter auf „INSULATION“ (Isolationsprüfmodus), erscheint dieses Zeichen, wenn die Prüfspannung anliegt; das Zeichen wird jeweils ein- oder ausgeblendet.
2500V1000V	Nominale Quellspannung zur Isolationsprüfung.
min sec	Maßeinheiten Zeitfunktion.
	Maßeinheit Messergebnis.
MAX MIN	Anzeige des höchsten, niedrigsten und mittleren Wertes.

Angezeigte Meldungen

Meldung	Beschreibung
batt	Erscheint auf der Hauptanzeige; bedeutet, dass die Batterie für einen zuverlässigen Betrieb nicht ausreichend geladen ist. Tauschen Sie die Batterie aus.
bat	Erscheint auf der Nebenanzeige; bedeutet, dass die Batterie für eine Isolationsprüfung nicht ausreichend geladen ist.
P r E S	Voreingestellter Wert.
POFF	Automatikabschaltung wurde deaktiviert.
LIVE	Zeigt im Isolationsprüfmodus an, dass das Gerät die Spannung an den Eingangsanschlüssen erkannt hat.
DISC	Zeigt im Isolationsprüfmodus an, dass das Gerät eine automatische Entladung vornimmt. Berühren Sie in diesem Modus keine Eingangsanschlüsse.
SAVE	Messdaten werden gespeichert.

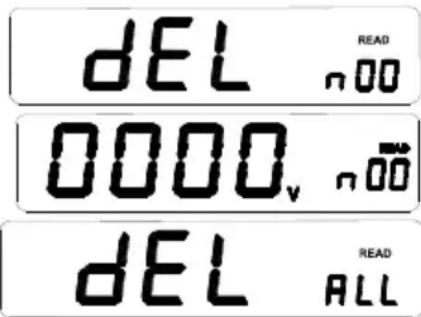

dEL n:	Die ausgewählten Daten werden gelöscht.
dEL ALL	Alle gespeicherten Daten werden gelöscht.

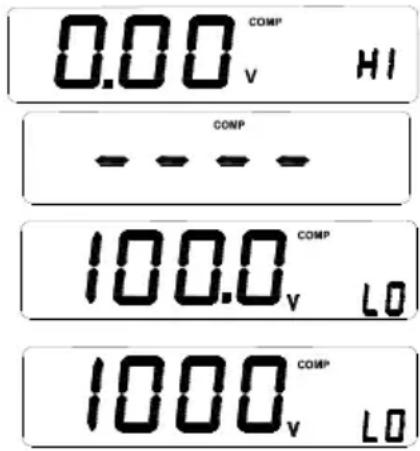

COMP Hi	Oberer Grenzwert.
COMP Lo	Unterer Grenzwert.
---- COMP	Grenzwert ungültig.
••••OFF	Akustische Signalausgabe deaktiviert.

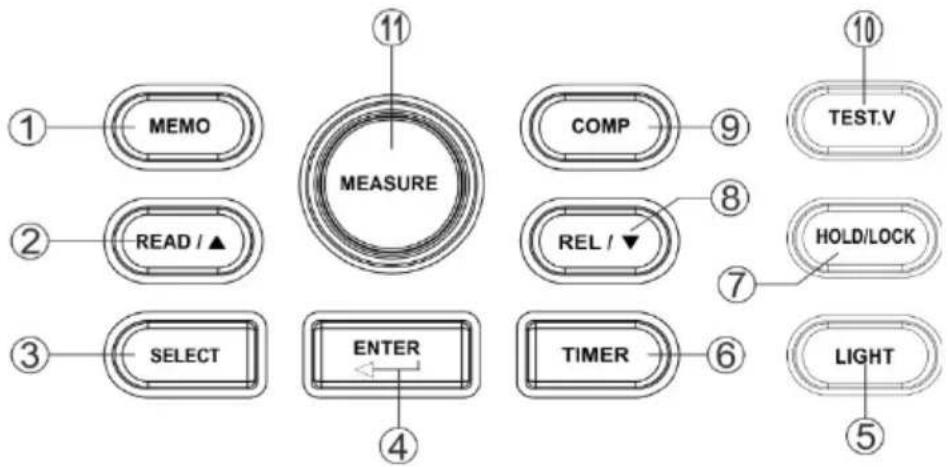

Tasten am Gerät

① MEMO ② READ / ▲ ③ SELECT ④ ENTER ⑤ ⑥ TIMER ⑦ REL / ▼ ⑧ COMP ⑨ ⑩ TEST.V HOLD/LOCK LIGHT

Tasten	Beschreibung
1	Aktivieren der Speicherfunktion: Die Messdaten werden in den Speicher übertragen.
2	Aktivieren der Anzeigefunktion; ändern Sie die Cursorposition, um sich die gespeicherten Daten anzeigen zu lassen.
3	1: im DC-V-, AC-V- und Durchgangsmodus Anzeige des höchsten, niedrigsten und Durchschnitts-Wertes sowie des oberen und unteren Grenzwertes und des relativen Wertes2: im Isolationsprüfmodus Anzeige des höchsten, niedrigsten und mittleren Wertes sowie des oberen und unteren Grenzwertes, der voreingestellten Zeitfunktion, des differenziellen Absorptionsverhältnisses und des Polarisationsindex.
4	Enter-Taste zur Bestätigung.
5	Hintergrundbeleuchtung ein-/ausschalten; nach 10 s aktivierter Hintergrundbeleuchtung schaltet sie sich automatisch wieder aus.
6	Aktivieren der Zeitfunktion.
7	Aktivieren der Haltefunktion (DC-V-, AC-V-, Durchgangsmodus) bzw. der Verriegelungsfunktion (Isolationsprüfmodus).
8	Aktivieren der Relationsfunktion (DC-V-, AC-V-, Durchgangsmodus); Cursorposition ändern.
9	Aktivieren der Vergleichsfunktion.
10	Auswählen einer Prüfausgangsspannung zur Isolationsprüfung.
11	Aktivieren der Isolationsprüfung.

Drehschalter

Stellung	Funktion
OFF	Gerät ausschalten
≡V	Gleichspannung: 0,1 V – 1000 V
~V	Wechselspannung 0,1 V – 750 V
○))	Widerstand und Durchgang: 0,01 Ω – 200,0 Ω
Insulation	Isolationsprüfung 0,01 MΩ – 100,0 GΩ, Prüfausgangsspannung 250 V (Werkseinstellung), 500 V, 1000 V, 2500 V, die ausgewählte Prüfausgangsspannung wird gespeichert.

Anschlussbuchsen

Anschluss	Beschreibung
HI V2	Ein-/Ausgang positiver Anschluss
COM	Negativer Anschluss für alle Messungen (außer Isolationsmessung).
LO	Negativer Anschluss bei Isolationsmessung.

Funktionsbeschreibung

Sonderfunktionen

Beim Aktivieren des Gerätes stehen Ihnen zusätzliche Funktionen zur Verfügung. Um die jeweilige Sonderfunktion auszuwählen, halten Sie die entsprechende Taste gedrückt und drehen Sie den Drehschalter aus der Stellung OFF in eine andere Stellung. Die Sonderfunktion wird deaktiviert, wenn das Gerät ausgeschaltet wird (OFF).

Tasten	Funktion
SELECT	Die Automatikabschaltung wird deaktiviert. Auf dem Display wird so lange PoFF angezeigt, bis die Taste wieder losgelassen wird.
ENTER	Die akustische Signalausgabe wird deaktiviert.

Automatikabschaltung

Das Prüfgerät verfügt über eine automatische Abschaltfunktion (Sleep-Modus) zur Schonung der Batterie, die auslöst, wenn 10 Minuten lang keine Funktion betätigt und keine Taste gedrückt wurde. Der Sleep-Modus wird beendet, sobald eine Taste gedrückt oder der Drehschalter verstellt wird.

Wenn Sie den Sleep-Modus aufheben möchten, halten Sie die Taste SELECT gedrückt, während Sie das Prüfgerät einschalten. Der Sleep-Modus wird grundsätzlich im Isolationsprüfmodus deaktiviert oder aber wenn die Automatikabschaltung durch Drücken der SELECT-Taste bei eingeschaltetem Gerät deaktiviert wurde.

Haltefunktion

Drücken Sie die Taste HOLD, um den angezeigten Wert fest zu halten. Bei erneutem Drücken wird der Wert nicht mehr gehalten.

Relativmessung

Bei der Relativmessung wird die Differenz zwischen dem Istwert und dem relativen Basiswert angezeigt.

Drücken Sie die Taste REL, um eine Relativmessung vorzunehmen; das Gerät erfasst den Anfangswert bei Drücken der Taste.

Angezeigter Wert = Istwert - Anfangswert

Um die Relativmessung zu beenden, drücken Sie noch einmal die Taste REL.

Mit der Taste SELECT können Sie sich den Anfangswert anzeigen lassen. Ist dieser ungültig, erscheint die Anzeige ---.

100.0 _v^REL PrES

Sperrung der Test-Taste für die Isolationsprüfung

Drücken Sie im Isolationsprüfmodus die Test-Taste, um die Isolationsprüfung so lange vorzunehmen, bis die Taste wieder losgelassen wird. Sobald die Taste losgelassen wird, wird das Symbol HOLD auf dem Display angezeigt.

Drücken Sie die Taste LOCK (auf dem Display erscheint LOCK) und anschließend die Test-Taste. Es wird so lange eine Isolationsprüfung durchgeführt, bis Sie die Test-Taste noch einmal drücken. Die Sperrung der Test-Taste wird aufgehoben und die Isolationsprüfung abgebrochen.

Wenn die Zeitfunktion aktiviert wurde, steht die Funktion zur Sperrung der Test-Taste nicht zur Verfügung.

Speichern von Messdaten

Drücken Sie die Taste MEMO, die Haltefunktion wird automatisch aktiviert. Auf dem LC-Display erscheint 'MEMO' und in der Nebenanzeige wird der Speichercode angezeigt (siehe unten). Ändern Sie den Code mit den Tasten △/▽ und speichern Sie die Daten mit der ENTER-Taste im gewünschten Speichercode. Auf dem Display erscheint die Anzeige 'SAVE'. Wenn ein Signalton ausgegeben wird, wurden die Daten erfolgreich gespeichert. Das Gerät kann 20 Daten-einträge und Speichercodes zwischen 00 und 19 speichern.

000.0_v 700 SAVE

Anzeige von Messdaten

Drücken Sie die Taste READ, um sich die gespeicherten Daten anzeigen zu lassen. Mit den Tasten △/▽ können Sie den gewünschten Code auswählen und die zugehörigen Daten einsehen.

Drücken Sie im Modus READ die ENTER-Taste. Auf dem Display wird dEL n angezeigt. Drücken Sie noch einmal die ENTER-Taste, um die ausgewählten Daten zu löschen. Mit der Taste READ können Sie alle Daten auf einmal löschen. Ein Signalton zeigt an, dass die Daten gelöscht wurden. Um den aktuellen Modus zu verlassen, drücken Sie eine andere Taste.

dEL READ n00 0000v n000 dEL READ ALL

Vergleichsfunktion

Wenn die Vergleichsfunktion aktiviert wurde und der gemessene Wert den oberen oder unteren Grenzwert über- bzw. unterschreitet, ertönt ein Signalton und der Text 'PASS' wird nicht auf dem Display angezeigt.

Mit der Taste COMP können Sie die Vergleichsfunktion aktivieren; auf dem Display wird dann 'COMP' angezeigt. Wenn der voreingestellte obere Grenzwert kleiner ist als der untere Grenzwert, ist die Vergleichsfunktion ungültig und es wird '----' angezeigt.

Um sich den oberen und unteren Grenzwert anzeigen zu lassen, drücken Sie die Taste COMP. Auf dem Display erscheint der Text 'COMP' und auf der Nebenanzeige entweder 'HI' oder 'LO' (siehe unten): Wenn der obere bzw. untere Grenzwert auf dem Display angezeigt wird, können Sie den Wert ändern, indem Sie die ENTER-Taste drücken. Der jeweils angezeigte Grenzwert beginnt zu blinken. Wählen Sie mit der SELECT-Taste den passenden Mess-Bereich aus. Stellen Sie dann den gewünschten Wert mit den Tasten △/▽ ein, und speichern Sie die Einstellung mit ENTER.

0.00 COMP v HI COMP 100.0 COMP v LO 1000 COMP v LO

Zeitfunktion

Die Zeitfunktion steht nur bei der Isolationsprüfung zur Verfügung. Um die Zeitfunktion zu aktivieren, drücken Sie die TIMER-Taste (auf dem Display wird nun TIMER angezeigt). Die Funktion zur Sperrung der Test-Taste steht bei aktivierter Zeitfunktion nicht zur Verfügung. Die Isolationsprüfung wird durchgeführt, sobald die Taste MEASURE betätigt wird. Nach Ablauf einer voreingestellten Zeitspanne wird die Prüfung beendet.

Im Zeitfunktions-Modus erscheint auf dem Display folgende Anzeige. Die aktuelle Spannung und die Zeit werden auf der Nebenanzeige dargestellt. Die Prüfspannung wird angezeigt, während eine Isolationsprüfung durchgeführt wird. Um sich die Zeit anzeigen zu lassen, drücken Sie die Taste △.

0.00 MΩ 88:88 min sec 0.00 MΩ 100 VDC TIMER

Um die voreingestellte Zeitspanne einzusehen, drücken Sie die SELECT-Taste. Auf dem LC-Display erscheint der Text TIMER. In der Hauptanzeige sehen Sie den Text PRES, in der Nebenanzeige wird die voreingestellte Zeitspanne dargestellt. Drücken Sie die Taste ENTER. Im Display erscheint der Text 'Set'. Die Zeitspanne können Sie mit den Tasten / einstellen. Um diese Einstellung zu übernehmen, drücken Sie erneut ENTER.

Pr ES MΩ 88:00 min sec SET MΩ 88:00 min sec TIMER

Höchster, niedrigster und Durchschnitts- Wert

Im Prüfmodus können Sie sich den höchsten, niedrigsten und gemittelten Wert mit der Taste SELECT anzeigen lassen. Im Haltemodus können Sie sich die Werte mit der Taste SELECT anzeigen lassen.

Differenzielles Absorptionsverhältnis (DAR) und Polarisationsindex (PI)

Es gibt Fälle, in denen offensichtlich nicht mehr intakte Isolationsteile (die z. B. ihre Isolierwirkung unter zu hoher Spannung verloren haben) dennoch ein gutes Absorptionsverhältnis (oder einen günstigen Polarisationsindex) aufweisen. Mit Hilfe des Absorptionsverhältnisses (Polarisationsindex) lassen sich lokale Isolationsschäden außer Feuchtigkeit und Kontamination also nicht feststellen.

DAR (Absorptionsverhältnis) =

60SecR15Sec 10MinR1Min

R10Min= 10 Minuten nach Anlegen der Prüfspannung gemessener Widerstandswert; R1Min=R60Sec= 1 Minute nach Anlegen der Prüfspannung gemessener Widerstandswert; R15Sec= 15 Sekunden nach Anlegen der Prüfspannung gemessener Widerstandswert Drücken Sie nach erfolgter Isolationsprüfung die Taste SELECT, um sich die Werte DAR und PI anzeigen zu lassen. Wenn die Werte für DAR und PI ungültig sind, erscheint auf dem Display - - - .

Basismessungen

Gleichspannungsmessung

Stellen Sie den Drehschalter auf …V . Verbinden Sie die Eingangsanschlüsse und Messleitungen wie nachfolgend dargestellt und schließen Sie dann die Messleitungen an Spannungsquelle / Verbraucher an.

DCV COM V DC 200.0 V

Wechselspannungsmessung

Stellen Sie den Drehschalter auf. Verbinden Sie die Eingangsanschlüsse und Messleitungen wie nachfolgend dargestellt und schließen Sie dann die Messleitungen an Spannungsquelle / Verbraucher an.

ACV COM V 4 AC 200.0 V

Widerstands- und Durchgangsmessung

Um eventuelle Beschädigungen des Prüfgerätes oder der zu prüfenden Anlage zu vermeiden, trennen Sie die Stromversorgung des Stromkreises ab und entladen Sie alle Hochspannungskondensatoren, bevor Sie eine Durchgangsprüfung vornehmen.

Stellen Sie den Drehschalter auf ^0111 . Verbinden Sie die Messleitungen wie nachfolgend dargestellt. Bei der Durchgangsprüfung erlönt ein Signal, bei einem gemessenen Widerstand < 3 Ω.

COM V 200.0°

Isolationsprüfung

Warnung: Verstellen Sie bei Ausgabe der Prüfspannung nicht den Drehschalter, um eine Beschädigung des Prüfgerätes zu vermeiden.

• Isolationsprüfungen dürfen nur bei spannungslosen Stromkreisen vorgenommen werden. Kontrollieren Sie vor Durchführung einer Isolationsprüfung die Messleitungen.
• Stellen Sie den Drehschalter auf INSULATION. Wenn auf dem Display angezeigt wird, tauschen Sie die Batterien aus.
• Schließen Sie die Messleitungen an die Anschlüsse High und Low an. Wenn auf dem Display 'Live' angezeigt wird, bedeutet dies, dass keine Messung erfolgen kann, da der Stromkreis spannungsführend ist. Schalten Sie den Stromkreis spannungsfrei.
• Wählen Sie die Ausgangsspannung mit der Taste TEST.V aus.
• Während der Isolationsprüfung wird das Symbol TEST abwechselnd ein- und ausgeblendet; auf der Hauptanzeige wird der Widerstandswert und auf der Nebenanzeige die Ausgangsspannung angezeigt. Lassen Sie die Test-Taste wieder los. Der Entladevorgang wird über das Prüfgerät vorgenommen und auf dem Display wird DISC angezeigt.
  Der Nebenanzeige können Sie entnehmen, wann der Entladevorgang abgeschlossen ist (0 VDC).
• Trennen Sie die Messleitungen vom Stromkreis ab.

LOW HI 520 MΩ 520 VDC

Batteriewechsel

Um fehlerhafte Messergebnisse zu vermeiden, die zu Stromschlag oder Verletzungen führen könnten, tauschen Sie die Batterien sofort aus, wenn die Anzeige Pirscheint.

Drehen Sie den Drehschalter auf OFF und entfernen Sie die Messleitungen von den Anschlüssen.

Den Batteriefachdeckel losschrauben und entfernen.

Unter Beachtung der Polung die Batterien austauschen.

Den Batteriefachdeckel wieder aufsetzen und festschrauben.

Spezifikationen

Entspricht den Anforderungen der IEC/EN 61010-1 CAT III 1000V / CAT IV 600 V

1000 V Gleichspannung, 750 V Wechselspannung.

Die Überlastschutzspannung zwischen den Eingangsanschlüssen Hi und Lo beträgt 600 V.

Die Überlastschutzspannung zwischen den Eingangsanschlüssen V und COM beträgt während der Spannungsprüfung 1200 V, in anderen Prüfmodi 250 V.

Batterien:	6 C-Batterien (Baby- oder LR14) Betriebsdauer des Prüfgerätes 1000 Stunden; Durchführung von Isolationsprüfungen: Das Gerät ist für mindestens 1000 Isolationsprüfungen mit neuen Alkalibatterien bei Zimmertemperatur ausgelegt. Dabei handelt es sich um Standardprüfungen mit 1000 V bei 1 MΩ mit einem Lastzyklus von 5 Sekunden Ein und 25 Sekunden Aus.
Isolationsmessbereich:	0,01 MΩ bis 100,0 GΩ.
Isolationsprüfspannungen:	250, 500, 1000, 2500 V .
Isolationsquellspannung:	+ 20 %, - 0 %.
Isolationskurzschluss-Prüfstrom:	3,0 mA nominal.
	Erkennung eines spannungsführenden Stromkreises vor der Isolationsprüfung: Es wird keine Prüfung vorgenommen, wenn die Anschlussspannung vor Beginn der Prüfung > 20 V beträgt.
Maximale kapazitive Last der Isolation:	Funktionsfähig bis 1 μF.
Lagertemperatur:	-40 °C bis 60 °C.
Betriebstemperatur:	0 °C bis 40 °C.
Lagerungshöhe:	12000 m
Betriebshöhe:	2000 m 1000 V CAT. III, 3000 m 1000 V II
Temperaturkoeffizient:	0,05 × (spezifizierte Genauigkeit) pro °C bei Temperaturen von < 18 °C oder > 28 °C.
Relative Luftfeuchtigkeit:	40 % – 75 % (40 % – 60 %, wenn die Isolationsprüfung > 1 GΩ ergibt)
Größe:	180 mm (L) × 140 mm (B) × 65 mm (H).
Gewicht:	ca. 900 g (ohne Batterie)

Messgenauigkeit

DC-V

BEREICH	MESSGENAUIGKEIT IN V	MESSGENAUIGKEIT IN %
200 V	0,1 V	± 0,5 % Messw. + 5 Digit
1000 V	1 V	± 0,5 % Messw. + 5 Digit

AC-V

BEREICH	MESSGENAUIGKEIT IN V	MESSGENAUIGKEIT IN % (50 – 60 Hz)
200 V	0,1 V	± 1,5 % Messw. + 5 Digit
750 V	1 V	± 1,5 % Messw. + 5 Digit

Widerstand

BEREICH	MESSGENAUGKEIT IN Ω	MESSGENAUGKEIT IN %
20 Ω	0,01 Ω	± 1 % Messw. + 5 Digit
200 Ω	0,1 Ω	± 1 % Messw. + 5 Digit

Isolationsprüfung

AUSGANGSSPANNUNG	BEREICH	MESSGENAUIGKEIT IN Ω	MESSGENAUIGKEIT IN %
250 V (0 – 20 %)	0 – 20 MΩ	0,01 MΩ	± 3 % Messw.+ 5 Ziff.
	20 MΩ – 200 MΩ	0,1 MΩ
	200 MΩ – 250 MΩ	1 MΩ
500 V (0 – 20 %)	0 – 20 MΩ	0,01 MΩ	± 3 % Messw.+ 5 Ziff.
	20 MΩ – 200 MΩ	0,1 MΩ
	200 MΩ – 500 MΩ	1 MΩ
1000 V (0 – 20 %)	0 – 20 MΩ	0,01 MΩ	± 3 % Messw.+ 5 Ziff.
	20 MΩ – 200 MΩ	0,1 MΩ
	200 MΩ – 1000 MΩ	1 MΩ
2500 V (0 – 20 %)	0 MΩ – 2000 MΩ	1 MΩ	± 3 % Messw.+ 5 Ziff.
	2000 MΩ – 20 GΩ	0,01 GΩ	± 5 % Messw.+ 0,2 GΩ
	20 GΩ – 100 GΩ	0,1 GΩ	± 10 % Messw.+ 2 GΩ

Table of contents

Information 23

Safety information 23

Specialfunktioner 121

Elektrotechnische Spezialfabrik Fax: +49 4441 / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
