KÄYTTÖOHJE 26 Testboy

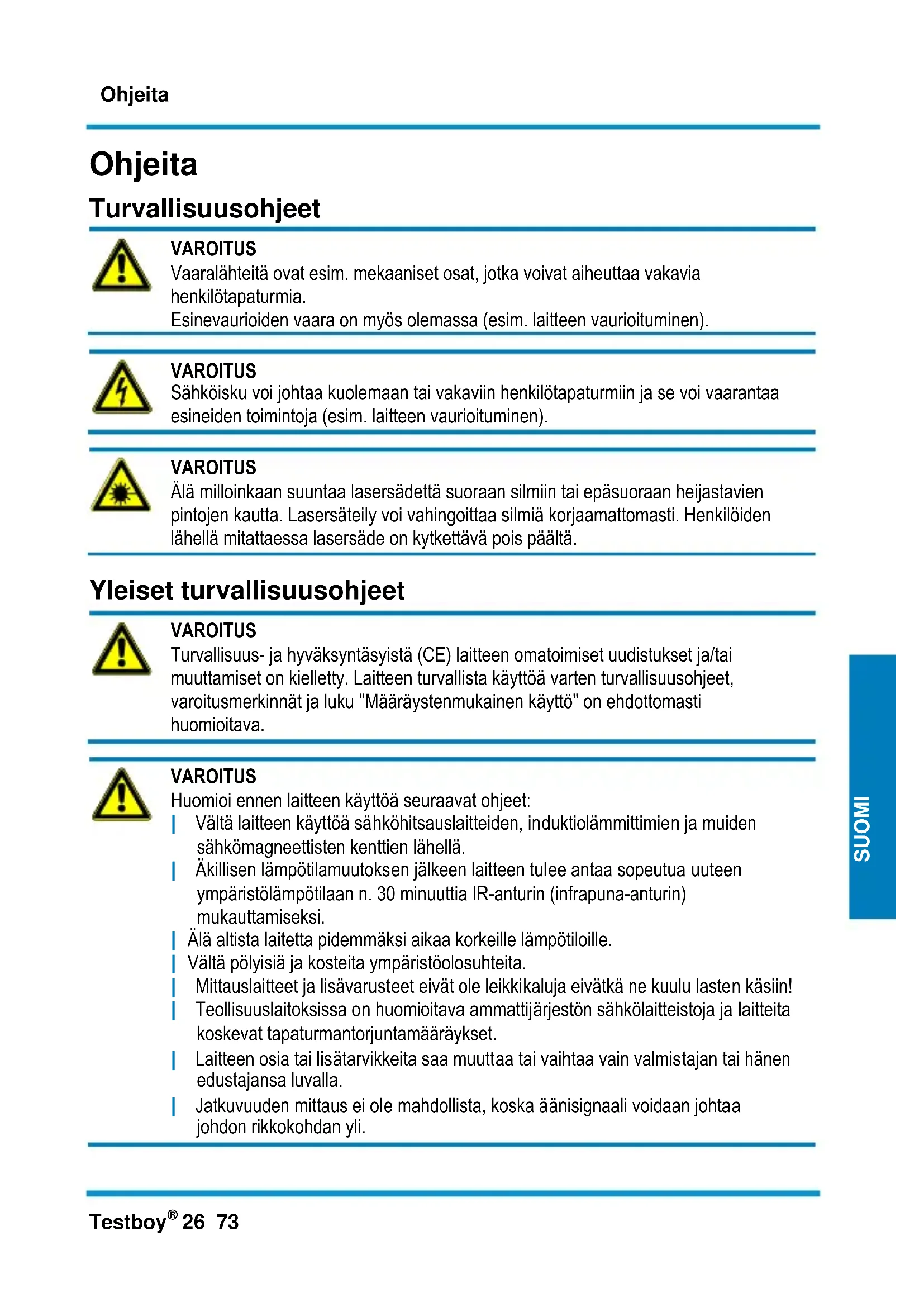

VAROITUS Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaa vakavia henkilötapaturmia. Esinevaurioiden vaara on myös olemassa (esim. laitteen vaurioituminen).

VAROITUS Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen).

VAROITUS Älä milloinkaan suuntaa lasersädettä suoraan silmiin tai epäsuoraan heijastavien pintojen kautta. Lasersäteily voi vahingoittaa silmiä korjaamattomasti. Henkilöiden lähellä mitattaessa lasersäde on kytkettävä pois päältä.

Yleiset turvallisuusohjeet

VAROITUS Turvallisuus- ja hyväksyntäsyistä (CE) laitteen omatoimiset uudistukset ja/tai muuttamiset on kielletty. Laitteen turvallista käyttöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Määräystenmukainen käyttö" on ehdottomasti huomioitava.

VAROITUS Huomioi ennen laitteen käyttöä seuraavat ohjeet: | Vältä laitteen käyttöä sähköhitsauslaitteiden, induktiolämmittimien ja muiden sähkömagneettisten kenttien lähellä. | Äkillisen lämpötilamuutoksen jälkeen laitteen tulee antaa sopeutua uuteen ympäristölämpötilaan n. 30 minuuttia IR-anturin (infrapuna-anturin) mukauttamiseksi. | Älä altista laitetta pidemmäksi aikaa korkeille lämpötiloille. | Vältä pölyisiä ja kosteita ympäristöolosuhteita. | Mittauslaitteet ja lisävarusteet eivät ole leikkikaluja eivätkä ne kuulu lasten käsiin! | Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset. | Laitteen osia tai lisätarvikkeita saa muuttaa tai vaihtaa vain valmistajan tai hänen edustajansa luvalla. | Jatkuvuuden mittaus ei ole mahdollista, koska äänisignaali voidaan johtaa johdon rikkokohdan yli.Ohjeita 74 Testboy

Noudata viittä turvallisuussääntöä: 1 Katkaise virta 2 Varmista uudelleen käynnistyksen varalta 3 Vakuuttaudu jännitteettömyydestä (jännitteettömyys on tarkistettava 2-napaisesti) 4 Maadoita ja kytke oikosulkuun 5 Peitä läheiset, jännitteenalaiset osat Määräystenmukainen käyttö Laitetta saa käyttää vain käyttöohjeessa kuvattuun tarkoitukseen. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Määräystenvastaisesta käytöstä kaikki käyttäjän valmistajaa kohtaan osoitetut takuu- ja vastuuvaatimukset raukeavat välittömästi.

Poista laitteesta paristot, jos et käytä laitetta pitempään aikaan laitevaurioiden ehkäisemiseksi.

Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnistä. Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset. Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta. © 2014 Testboy GmbH, Deutschland. Vastuuvapautusperuste

Takuuvaateet raukeavat vauriotapauksissa, jotka johtuvat käyttöohjeen laiminlyönnistä! Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seuraamusvahingoista!

Testboy ei vastaa vahingoista, jotka johtuvat | käyttöohjeen laiminlyönnistä, | tuotteeseen ilman Testboyn lupaa suoritetuista muutoksista tai | sellaisten varaosien käytöstä, jotka eivät ole Testboy -yrityksen valmistamia tai hyväksymiä | alkoholin, huumeiden tai lääkkeiden käytöstä.Ohjeita Testboy

SUOMI SUOMI SUOMI Käyttöohjeen oikeellisuus Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään. Jätehuolto Arvoisa Testboy-asiakas! Laitteen elinkaaren päätyttyä voit toimittaa sen paikalliseen sähköromun keräyspisteeseen.

Sähkö- ja elektroniikkalaiteromua koskevassa direktiivissä WEEE (2002/96/EY) on määrätty sähköromun palautus ja kierrätys. Sähkölaitteiden valmistajien velvollisuutena on 13.08.2005 lähtien vastaanottaa ja kierrättää sellaiset sähkölaitteet maksutta, jotka on myyty tämän päivämäärän jälkeen. Sähkölaitteita ei siten saa hävittää edellä mainitun päivämäärän jälkeen "normaalijätteiden" mukana. Sähkölaitteet on kierrätettävä ja hävitettävä erikseen. Kaikki laitteet, joita tämä direktiivi koskee, on merkitty tällä logolla.

Käytettyjen paristojen jätehuolto

Loppukuluttujana sinulla on lakisääteinen velvollisuus (paristoasetus) palauttaa kaikki käytetyt paristot ja akut keräyspisteeseen. Niiden hävittäminen talousjätteiden mukana on kielletty! Saastuttavia aineita sisältävät paristot/akut on merkitty vieressä olevalla symbolilla, joka viittaa niiden hävittämiskieltoon talousjätteiden mukana. Hallitsevien raskasmetallien merkinnät ovat: Cd = Kadmium, Hg = Elohopea, Pb = Lyijy. Käytetyt paristot/akut voidaan palauttaa maksutta kunnan järjestämään kierrätyspisteeseen tai joka paikkaan, joissa paristoja/akkuja myydään! 5 vuoden takuu Testboy-laitteet ovat tiukan laatuvalvonnan alaisia. Mikäli päivittäisessä käytännössä kuitenkin ilmaantuu käyttöhäiriöitä, myönnämme laitteelle 5 vuoden takuun (voimassa vain laskutositteen kanssa). Korjaamme valmistus- ja materiaalivirheet maksutta sillä ehdolla, että kukaan ulkopuolinen ei ole tehnyt laitteeseen toimenpiteitä ja että se toimitetaan meille avaamattomana. Takuu poissulkee putoamisesta tai väärästä käsittelystä johtuvat vauriot.Käyttö 76 Testboy

Ota yhteyttä: Testboy GmbH Puh.: 0049 (0)4441 / 89112-10 Sähkötekninen erikoistehdas Faksi: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Saksa [e-mail] Laatusertifikaatti Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vakuuttaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia. Vaatimustenmukaisuusvakuutus Tuote täyttää ajankohtaisimmat direktiivit. Lähempää tietoa saa sivulta www.testboy.de Käyttö Kiitämme siitä, että päädyit valinnassasi Testboy

26 tuotteeseen. Johdonhakulaite on kehitetty televiestintäjohtojen, yksittäisten johdinten ja johdinparien löytämiseksi tai paikallistamiseksi eristettä vahingoittamatta. Ainoastaan jännitteettömiä kaapeleita tai johtoja saa liittää. | Laite käyttää äänigeneraattoria johtojen varmaan tunnistukseen | Äänenvoimakkuuden säädin herkkyyden ja ympäristöolosuhteiden sovittamiseen | Suojattu virtakytkin paristojen tahattoman purkautumisen välttämiseksi | Lähetin ja vastaanotin | Integroitu LED-taskulamppu | Johdon maksimipituus jopa 8 km (kuormittamaton)

Lue tämä käyttöohje ennen käyttöä. Jos laitetta ei käytetä valmistajan ilmoittamien ohjeiden mukaisesti, laitteen antamaan suojaan voidaan vaikuttaa haitallisesti.Käyttö Testboy

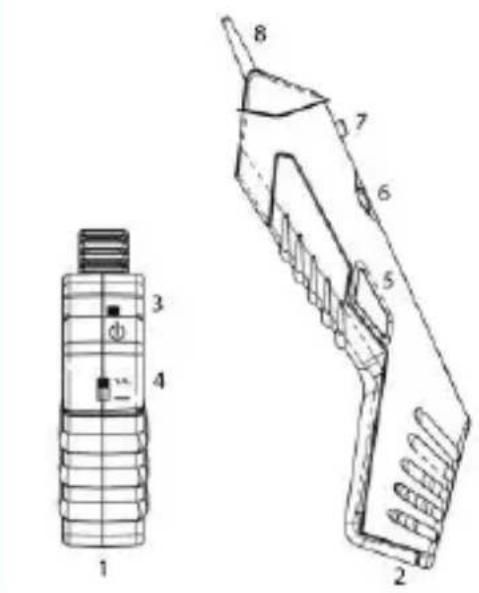

SUOMI SUOMI SUOMI Käyttö Yhdistä lähettimen (1) johdot kukin yhteen etsityn johdon johtimeen. Valitse tarkastusääni (4) (jatkuva ääni tai vaihteleva ääni) ja kytke (3) lähetin (1) päälle. Kytke vastaanotin (2) päälle kääntökytkimellä (6). Äänenvoimakkuutta voidaan säätää aina ympäristöolosuhteiden mukaisesti. Paina aktivointipainiketta (5) ja kosketa kärjellä (8) kaikkia kysymykseen tulevia johtoja. Vastaanotettu ääni on voimakkaimmillaan etsityn johdon kohdalla.

VAROITUS Ainoastaan virrattomia kaapeleita tai johtoja saa liittää. Ennen johtavien osien koskettamista on jännitteettömyys tarkastettava testillä (mittaus, oikosulku). Jännitettä johtavien johdinten tunnistaminen ei ole mahdollista. Huomioi tämä sähköiskun välttämiseksi.

Johdinta johdonhakulaitteella seurattaessa voidaan äänisignaalin erilaisten kenttävoimakkuuksien vuoksi tunnistaa virheellisiä tai useampia johtoja. Johdonhakulaite saattaa vastaanottaa äänisignaalin elektromagneettisia kenttiä toisesta lähellä sijaitsevasta LÄHETTIMEEN liitetystä johdosta, mutta ei oletetusta johdosta. Alhaisissa kenttävoimakkuuksissa johdonhakulaite ei välttämättä tunnista oikeaa johtoa. Äänentunnistukseen voi vaikuttaa eri tekijöitä, muun muassa: ● suojatut johdot/johtimet ● eristystapa ja eristyksen paksuus ● etäisyys äänilähteeseen ● täysin eristetyt kuluttajat, jotka estävät tehokkaan maadoituksen ● johtoverkon parametrit ● tarkastuslaitteen ja paristojen kunto Koaksaalijohtojen tarkastaminen Liitä punainen johto kaapelin suojaukseen ja musta johto sisäjohtimeen koaksaalijohtojen tarkastamista varten.Käyttö 78 Testboy

Modulaarinen tarkastus (adapteri) Kaikki tarkastukset voidaan suorittaa tarvittaessa adapterilla (esim. RJ11- tai RJ45-pistoke puhelinjohdon tai kerratun johdon tarkastusta varten). Taskulamppu Kytke integroitu taskulamppu päälle painikkeella (7). Huolto Testboy

26 ei kaipaa huoltoa paristoa lukuun ottamatta. Vaihda paristo katkaisemalla kaikki mittausjohdot, irrota paristokotelon ruuvi ja vaihda paristo samantyyppiseen paristoon. Varmista oikea napaisuus.

Paristot eivät kuulu kotitalousjätteisiin. Myös sinun lähelläsi on keräyspiste!

Puhdistus Käytä laitteen puhdistukseen jokapäiväisissä tahroissa kosteaa liinaa ja mietoa kotitalouspuhdistusainetta. Älä käytä aggressiivisia puhdistusaineita tai liuottimia laitteen puhdistukseen. Ylijänniteluokkien määritelmä Mittausluokka II: Mittaukset virtapiireissä, joilla on pistokkeella suora yhteys pienjänniteverkkoon. Tyypillinen oikosulkuvirta < 10 kA. Mittausluokka III: Rakennusten sähköjärjestelmien mittaus (kiinteät sähkönkuluttajat ei pistettävällä liitännällä, jakotaulut, pysyvästi kiinteään sähköjärjestelmään kytketyt laitteet). Tyypillinen oikosulkuvirta < 50 kA. Mittausluokka IV: Pienjännitejärjestelmien virtalähteiden mittaus (sähkömittarit, pääliitäntä, primääripiirin ylivirtasuojalaitteet). Tyypillinen oikosulkuvirta >> 50 kA. Mittausluokan toteamiseksi mittauskärjen rakenneryhmän ja mittauslaitteen yhdistelmälle pätee aina alempi, joko mittauskärjen rakenneryhmän tai mittauslaitteen luokka.Käyttö Testboy

SUOMI SUOMI SUOMI Tekniset tiedot Lukema akustinen Jännitteensyöttö Koko 6LR61 9 V (kulloinkin LÄHETTIMELLE ja VASTAANOTTIMELLE) Mitat 230 x 55 x 23 mm (vastaanotin) 55 x 57 x 23 mm (lähetin) Paino 244 g Käyttölämpötila 5 °C - 40 °C Suojausluokka IP 20 Ylijänniteluokka
