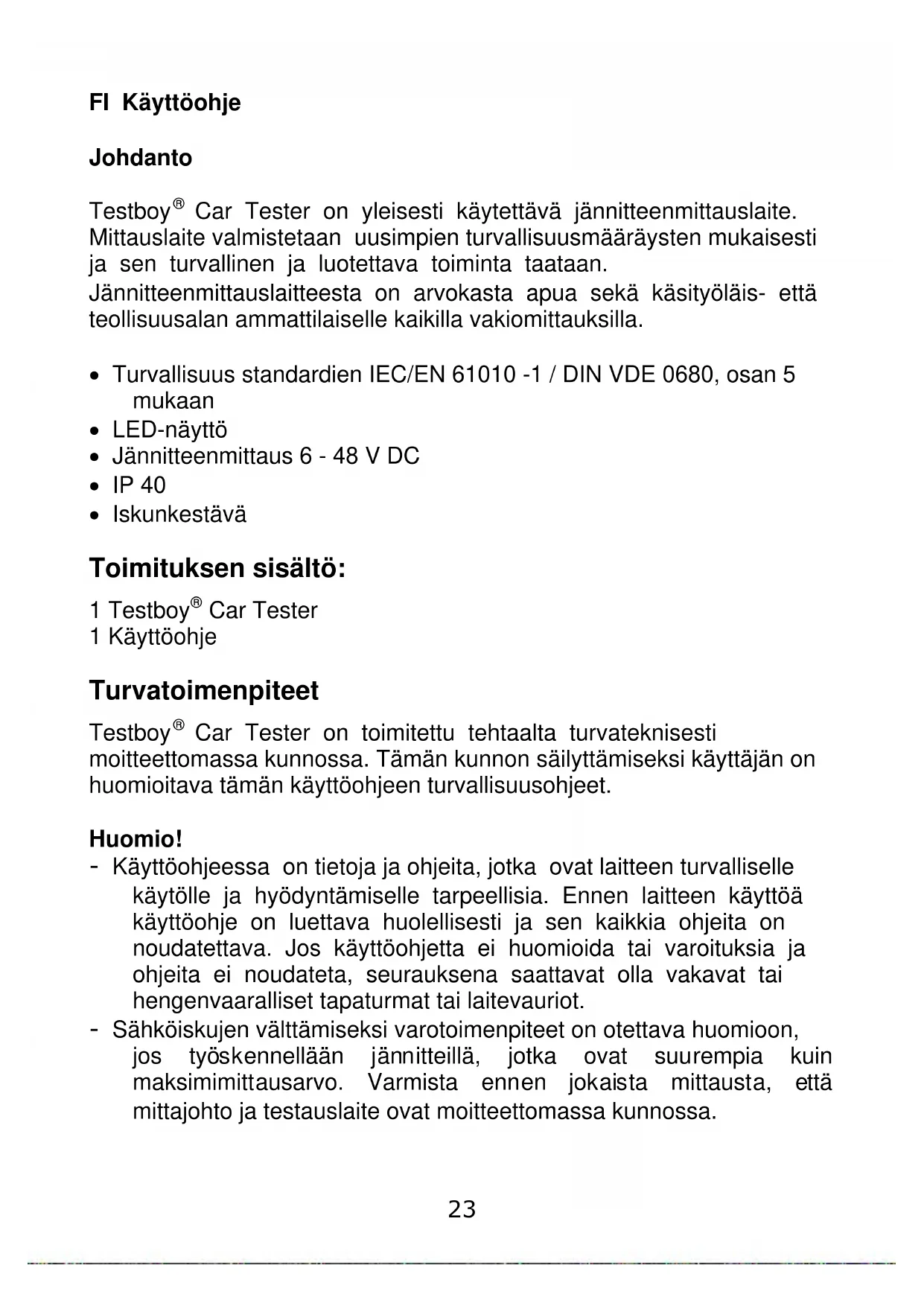

Car Tester on yleisesti käytettävä jännitteenmittauslaite. Mittauslaite valmistetaan uusimpien turvallisuusmääräysten mukaisesti ja sen turvallinen ja luotettava toiminta taataan. Jännitteenmittauslaitteesta on arvokasta apua sekä käsityöläis- että teollisuusalan ammattilaiselle kaikilla vakiomittauksilla. Turvallisuus standardien IEC/EN 61010 -1 / DIN VDE 0680, osan 5 mukaan LED-näyttö Jännitteenmittaus 6 - 48 V DC IP 40 Iskunkestävä Toimituksen sisältö: 1 Testboy

Car Tester 1 Käyttöohje Turvatoimenpiteet Testboy

Car Tester on toimitettu tehtaalta turvateknisesti moitteettomassa kunnossa. Tämän kunnon säilyttämiseksi käyttäjän on huomioitava tämän käyttöohjeen turvallisuusohjeet. Huomio! - Käyttöohjeessa on tietoja ja ohjeita, jotka ovat laitteen turvalliselle käytölle ja hyödyntämiselle tarpeellisia. Ennen laitteen käyttöä käyttöohje on luettava huolellisesti ja sen kaikkia ohjeita on noudatettava. Jos käyttöohjetta ei huomioida tai varoituksia ja ohjeita ei noudateta, seurauksena saattavat olla vakavat tai hengenvaaralliset tapaturmat tai laitevauriot. - Sähköiskujen välttämiseksi varotoimenpiteet on otettava huomioon, jos työskennellään jännitteillä, jotka ovat suurempia kuin maksimimittausarvo. Varmista ennen jokaista mittausta, että mittajohto ja testauslaite ovat moitteettomassa kunnossa.24 - Mittajohtoja ja mittauskärkiä saa koskea vain siihen tarkoitukseen olevista kahvoista. Mittakärkien koskemista on kaikissa olosuhteissa vältettävä. Varo! - Testauslaitetta saa käyttää vain spesifioiduilla mittausalueilla. - Ennen jokaista käyttöä laitteen moitteeton toiminta on tarkastettava (esim. jo tunnetulla jännitelähteellä, katso myös DIN VDE 0105, osa 1). Huomio! Laitetta saa käyttää vain niissä olosuhteissa ja niihin tarkoituksiin, joihin se on suunniteltu. Tällöin on erityisesti huomioitava tekniset tiedot ja ympäristöolosuhteet sekä laitteen käyttö kuivassa ympäristössä. Hallintalaitteet ja liitännät

1. Mittauskärki (napaisuus "+")

2. Krokotiililiitin (napaisuus "-")

Mittausten suorittaminen Huomio! Mittajohdon ja mittauskärjen on oltava moitteettomassa kunnossa. Laitetta tulee käyttää vain kuivassa, puhtaassa ympäristössä. Lika ja kosteus alentavat eristevastuksia ja ne saattavat aiheuttaa erityisesti korkeilla jännitteillä sähköiskuja.25 Jännitteen mittaaminen Huomio! Mittauskärjillä saa mitata korkeintaan 60 V DC:n jänniteitä. Jos tämä arvo ylitetään, on olemassa laitevaurion ja henkilövaaran riski. Liitä mittauskärjet mitattavaan kohteeseen ja lue näyttämä. Vastuussa olevan tai käyttäjän on huomioitava käyttöohje laitteen takaaman suojan säilyttämiseksi. Jos laitetta ei käytetä valmistajan ilmoittamien ohjeiden mukaisesti, laitteen antamaan suojaan voidaan vaikuttaa haitallisesti. Jos valmistaja tai hänen edustajansa ei nimenomaisesti ole sallinut laiteosien ja lisävarusteiden muuttamista tai niiden korvaamista muilla osilla, se on ehdottomasti kielletty. VAROITUS: Laitetta ei saa käyttää verkkovirtapiirien mittaamiseen. Laitetta ei saa käyttää sellaisten jännitteiden mittaukseen, jotka ylittävät näissä ohjeissa ilmoitetun jännitealueen. VAROITUS: Laitetta ei saa käyttää muiden mittausluokkien kuin CAT II, CAT III tai CAT IV mittauksissa. 1.) Jännitetesti Liitä krokotiililiitin maadoitukseen (esim. ajoneuvon runkoon) Kosketa mittauskärjellä mitattavaa kohdetta. LEDit palavat kyseisen jännitteen ja napaisuuden mukaan. 2.) Akkutesti Liitä krokotiililiitin maadoitukseen. Kosketa mittauskärjellä plus-napaa- +LED ja mitattu jännitealue ilmestyvät näyttöön. 3.) Lävistystesti Liitä krokotiililiitin maadoitukseen. Työnnä sivussa oleva luisti alas, aseta tarkastettava kaapeli laitteeseen. Työnnä luisti eteenpäin. Tällöin lävistät kaapelin eristeen. Mitattu arvo näkyy näytössä. Työnnä luisti taas alas kaapelin ulosottoa varten. 4.) Napaisuustesti Liitä mitattava kaapeli krokotiililiittimeen. Pidä nyt mittauskärkeä akun plus-napaan. Jos kaapelilla on maadoituskontakti, +-LED syttyy. Jos26 kaapeli johtaa akun jännitettä, näyttöön ei syty mitään. Tee sama testi pitämällä mittauskärkeä akun miinus-napaan. Huolto Laite ei tarvitse käytössä käyttöohjeen mukaan erityistä huoltoa. Jos käytön aikan ilmenee toimintahäiriöitä, huoltopalvelumme kunnostaa laitteen edulliseen korjaushintaan. Puhdistus Jos laite on likaantunut päivittäisestä käytöstä, sen voi puhdistaa kostealla pyyhkeellä ja miedolla kotitalouspuhdistusaineella. Älä milloinkaan käytä voimakkaita puhdistusaineita tai liuottimia puhdistukseen. Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin pidätetään Vaatimustenmukaisuusvakuutus Tuote täyttää ajankohtaisimmat direktiivit. Lähempää tietoa saa sivulta www.testboy.de Käyttöalue Laitetta saa käyttää vain käyttöohjeessa kuvattuun tarkoitukseen. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Määräystenvastaisesta käytöstä kaikki käyttäjän valmistajaa kohtaan osoitetut takuu- ja vastuuvaatimukset raukeavat välittömästi.
