BEDIENUNGSANLEITUNG Car Tester Testboy

D Bedienungsanleitung

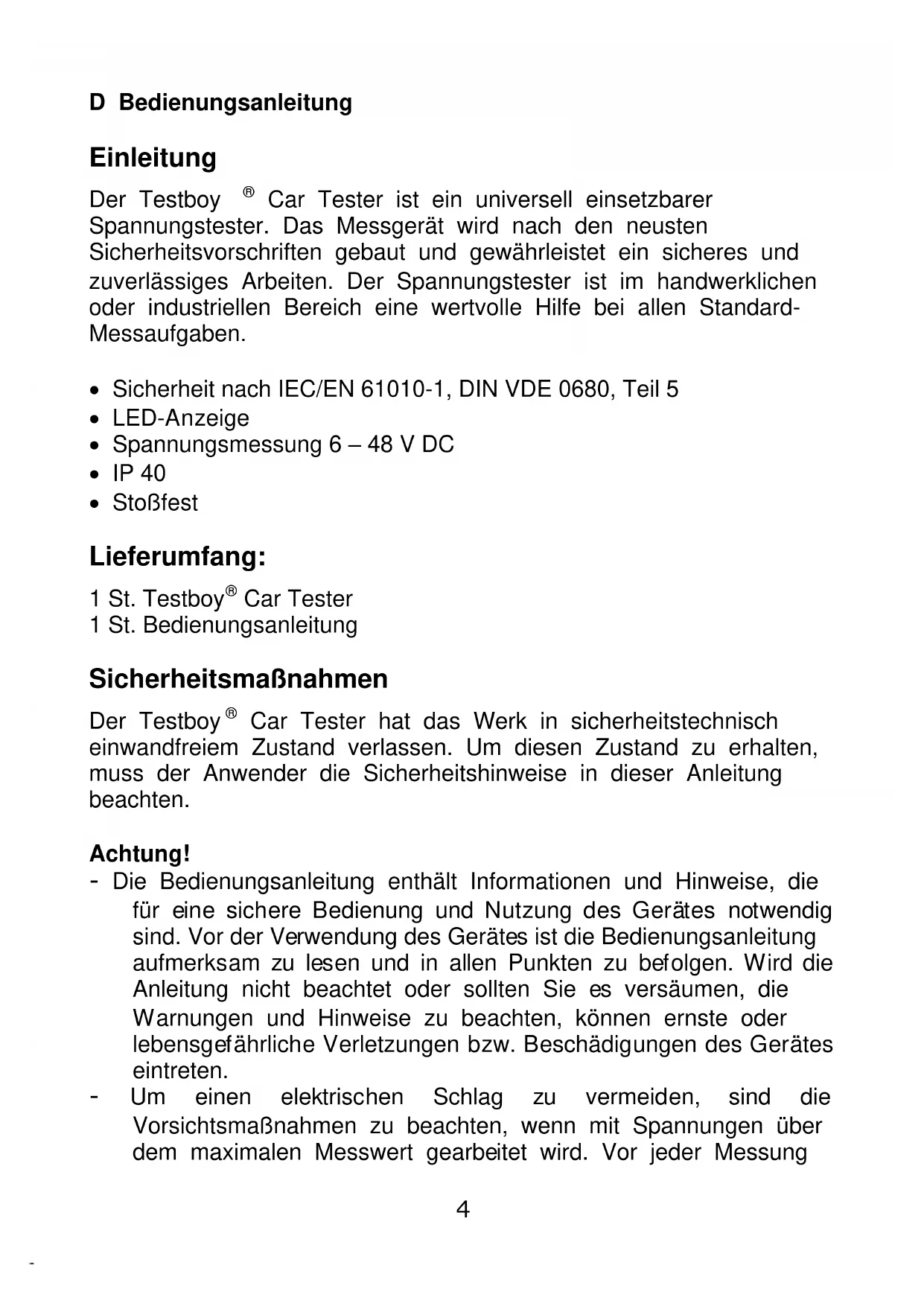

Einleitung

Der Testboy ^® Car Tester ist ein universell einsetzbarer Spannungstester. Das Messgerät wird nach den neusten Sicherheitsvorschriften gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. Der Spannungstester ist im handwerklichen oder industriellen Bereich eine wertvolle Hilfe bei allen Standard-Messaufgaben.

• Sicherheit nach IEC/EN 61010-1, DIN VDE 0680, Teil 5
• LED-Anzeige
• Spannungsmessung 6 – 48 V DC
  • IP 40
• Stoßfest

Lieferumfang:

1 St. Testboy ^® Car Tester

1 St. Bedienungsanleitung

Sicherheitsmaßnahmen

Der Testboy ^® Car Tester hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Achtung!

- Die Bedienungsanleitung enthält Informationen und Hinweise, die für eine sichere Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die Warnungen und Hinweise zu beachten, können ernste oder lebensgefährliche Verletzungen bzw. Beschädigungen des Gerätes eintreten.

- Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen über dem maximalen Messwert gearbeitet wird. Vor jeder Messung

vergewissern, dass die Messleitung und das Prüfgerät in einwandfreiem Zustand sind.

- Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Vorsicht!

- Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.

- Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle, siehe auch DIN VDE 0105, Teil 1) geprüft werden.

Achtung!

Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die technischen Daten mit den Umgebungsbedingungen und die Verwendung in trockener Umgebung zu beachten.

Bedienelemente und Anschlüsse

1. Prüfspitze (Polarität „+“)
2. Krokoklemme (Polarität „-“)
3. LED-Anzeige

Durchführen von Messungen

Achtung!

Die Messleitung und die Prüfspitze müssen in einwandfreiem Zustand sein. Das Gerät sollte nur in trockener, sauberer Umgebung verwendet werden. Schmutz und Feuchtigkeit setzen die Isolationswiderstände herab und können insbesondere bei großen Spannungen zu elektrischen Schlägen führen.

Spannungsmessung

Achtung!

Es dürfen nicht mehr als 60 V DC an den Prüfspitzen angelegt werden. Bei Überschreiten dieser Grenzwerte droht eine Beschädigung des Gerätes und eine Gefährdung des Bedieners. Die Prüfspitzen mit dem Prüfobjekt verbinden und die Anzeige ablesen.

⚠️ Die zuständige Stelle oder der Bediener sollte die Bedienungsanleitung beachten, um den durch das Gerät gewährten Schutz zu erhalten. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden.

WARNUNG: Das Gerät darf nicht zu Messungen an Netzstromkreisen verwendet werden. Das Gerät darf nicht zur Messung von Spannungen verwendet werden, die den in dieser Anleitung genannten Spannungsbereich überschreiten.

WARNUNG: Das Gerät darf nicht zu Messungen innerhalb anderer Messkategorien wie etwa CAT II, CAT III oder CAT IV verwendet werden.

1.) Spannungstest

Klemmen Sie die Krokoklemme an eine Erde (z.B. Chassis eines Kfz) Berühren Sie mit der Messspitze das Messobjekt. Je nach anliegender Spannung und Polarität leuchten die LEDs auf.

2.) Batterietest

Klemmen Sie die Krokoklemme an Masse. Berühren Sie mit der Messspitze den Pluspol.

Die +-LED und der gemessene Spannungsbereich wird angezeigt.

3.) Durchstecheinheit

Klemmen Sie die Krokoklemme an Masse. Schieben Sie den seitlich angebrachten Schieber nach unten, legen Sie das zu prüfende Kabel in die Vorrichtung. Schieben Sie den Schieber nach vorne. Dabei

durchstoßen Sie die Isolierung des Kabels. Der gemessene Wert wird angezeigt. Schieben Sie zum herausnehmen des Kabels den Schieber wieder nach unten.

4.) Polaritätsprüfung

Klemmen Sie das zu messende Kabel an die Krokoklemme. Halten Sie nun die Prüfspitze an den Pluspol der Batterie. Hat das Kabel einen Massekontakt, leuchtet die + - LED auf. Führt das Kabel Batteriespannung, leuchtet nichts auf. Machen Sie den gleichen Test indem Sie die Prüfspitze an den Minuspol der Batterie halten.

Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Sollten während des Betriebes trotzdem Fehler in der Funktion auftreten, wird unser Werksservice das Gerät zum kostengünstigen Reparaturpreis instand setzen.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen vorbehalten.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Anwendungsbereich

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie-

und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
