Termék típusa	Autóipari feszültségvizsgáló
Márka	Testboy
Modell	Car Tester
Méretek (kb.)	150 x 30 x 20 mm
Súly (kb.)	100 g
Tápellátás	A vizsgált jármű akkumulátora táplálja
Feszültségtartomány	0 – 30 V DC
Kijelző	LED (fénykibocsátó dióda) a pozitív feszültség jelenlétéhez
Szonda típusa	Krokodilcsipesz és tűhegyes vizsgálócsúcs
Fő funkciók	Feszültségvizsgálat, akkumulátorvizsgálat, lámpavizsgálat (fényszóró/hátsó lámpa), kábelvizsgálat (+/-)
Karbantartás és tisztítás	Tisztítsa száraz, szöszmentes ruhával. Kerülje a nedvességgel vagy oldószerekkel való érintkezést.
Biztonság	Csak 12V/24V autóipari áramkörökön használja. Ne használja hálózati áram alatt. Ne érintse meg a krokodilcsipeszt a teszt során. Tartsa a szigetelt fogantyúnál.
Alkatrészek és javíthatóság	Nem állnak rendelkezésre alkatrészek. Javítást kizárólag engedélyezett szakember végezheti.
Általános információk	Megfelel az európai irányelveknek. Újrahasznosítás a WEEE irányelv szerint (logó feltüntetve).

Gyakran ismételt kérdések - Car Tester Testboy

Hogyan teszteljünk egy autó akkumulátort a Car Testerrel?

Csatlakoztassa a krokodilcsipeszt az akkumulátor negatív pólusához, a vizsgálócsúcsot a pozitív pólushoz. A (+) LED világít, ha a feszültség jelen van. Győződjön meg arról, hogy az akkumulátor 12V/24V áramkörben van.

Használhatom a Testboy Car Testert hálózati aljzatokon?

Nem, a készülék kizárólag 12V/24V autóipari áramkörökhöz készült. Soha ne használja hálózati aljzatokon vagy CAT II/III/IV áramkörökön, mert ez károsíthatja a készüléket és veszélyt jelenthet.

Mit tegyek, ha a LED nem világít a teszt során?

Ellenőrizze, hogy a krokodilcsipesz megfelelően csatlakozik a testhez (a jármű fém része), és hogy a vizsgálócsúcs feszültség alatt lévő pontot érint. Ha a LED továbbra sem világít, az áramkör feszültségmentes lehet, vagy a készülék hibás.

Hogyan teszteljünk egy biztosítékot a Car Testerrel?

Helyezze a krokodilcsipeszt a jármű testére. Érintse a vizsgálócsúcsot a biztosíték mindkét végéhez. Ha a LED az egyik végén világít, de a másikon nem, a biztosíték kiégett. Ha mindkettőn világít, a biztosíték jó.

Használható a tesztelő motorkerékpárokon?

Igen, amennyiben a motorkerékpár elektromos rendszere 12V (vagy egyeseknél 24V). Használja ugyanazokat az eljárásokat, mint egy autónál. Győződjön meg a test megfelelő csatlakoztatásáról.

Hogyan végezzünk kábelvizsgálatot a Car Testerrel?

Helyezze a krokodilcsipeszt a testre. Használja a kábelszúrót (vizsgálócsúcs) a kábel szigetelésének átszúrására. Ha a LED világít, a kábel pozitív feszültség alatt van. A lyuk a teszt után bezárul. Polaritásvizsgálathoz csatlakoztassa a csipeszt az akkumulátorhoz (pozitív vagy negatív) és szúrja meg a kábelt.

Mekkora a maximális mérhető feszültség a Car Testerrel?

A készülék körülbelül 30 V-ig terjedő egyenfeszültség (DC) mérésére készült, ami lefedi a 12V és 24V autóipari rendszereket. Soha ne lépje túl ezt a tartományt.

Kell elemeket tennem a készülékbe?

Nem, a Testboy Car Tester passzív tesztelő. A vizsgált áramkörben lévő feszültséget használja a LED világításához. Nincs szükség elemekre.

Vízhatlan a tesztelő?

A készülék nem vízhatlan. Kerülje a víznek, nedvességnek vagy szélsőséges körülményeknek való kitettséget. Tárolja száraz helyen.

Hogyan tisztítsam a Car Testert?

Használjon száraz, szöszmentes ruhát a készülék tisztításához. Soha ne használjon oldószereket, agresszív vegyszereket vagy vizet. Győződjön meg arról, hogy a csatlakozók tiszták maradnak.

HASZNÁLATI ÚTMUTATÓ Car Tester Testboy

HU Kezelési útmutató

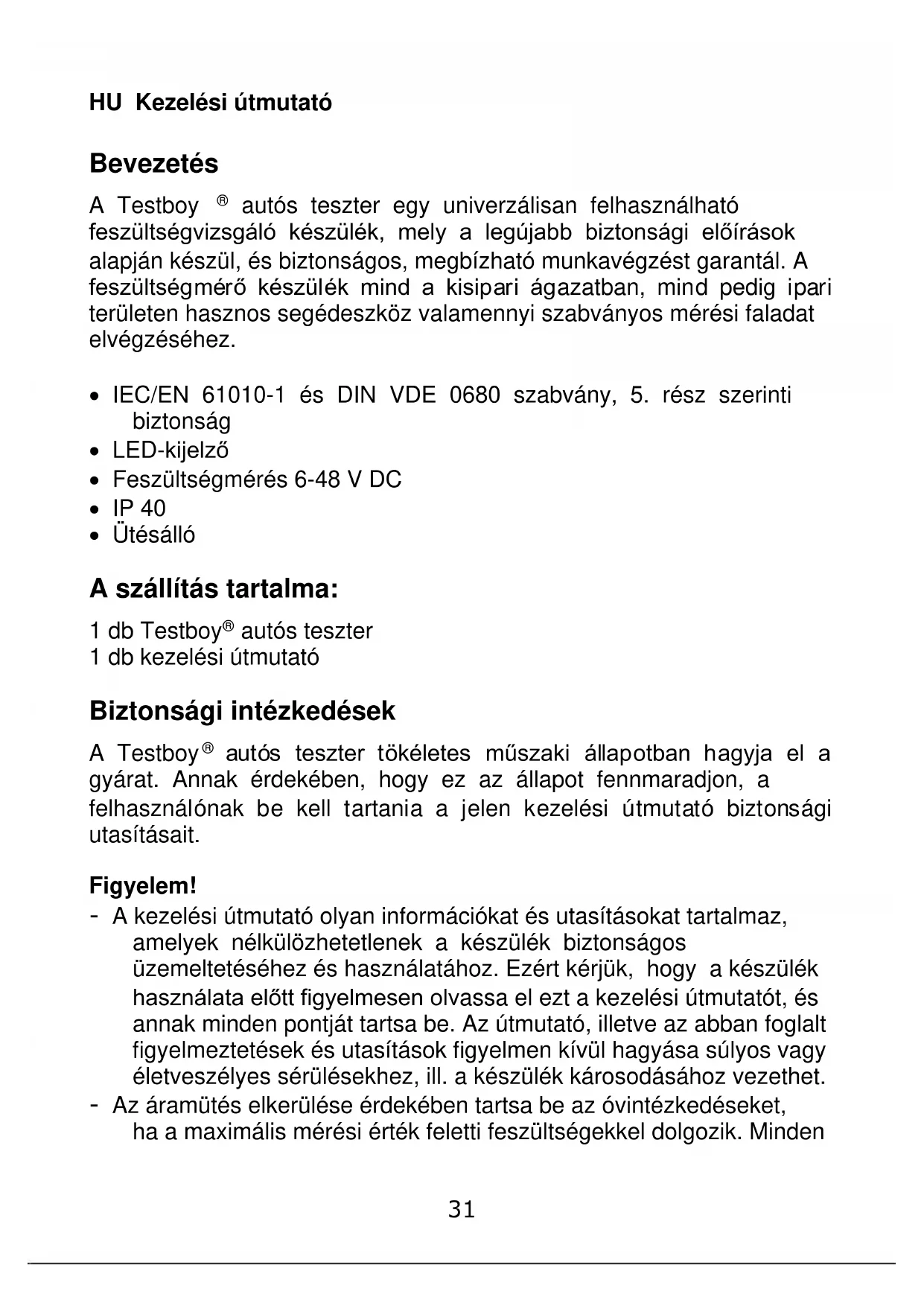

Bevezetés

A Testboy autós teszter egy univerzálisan felhasználható feszültségvizsgáló készülék, mely a legújabb biztonsági előírások alapján készül, és biztonságos, megbízható munkavégzést garantál. A feszültségmérő készülék mind a kisipari ágazatban, mind pedig ipari területen hasznos segédeszköz valamennyi szabványos mérési faladat elvégzéséhez.

• IEC/EN 61010-1 és DIN VDE 0680 szabvány, 5. rész szerinti biztonság
• LED-kijelző
  • Feszültségmérés 6-48 V DC
  • IP 40
• Ütésálló

A szállítás tartalma:

1 db Testboy® autós teszter

1 db kezelési útmutató

Biztonsági intézkedések

A Testboy® autós teszter tökéletes müszaki állapotban hagyja el a gyárat. Annak érdekében, hogy ez az állapot fennmaradjon, a felhasználónak be kell tartania a jelen kezelési útmutató biztonsági utasításait.

Figyelem!

• A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek nélkülözhetetlenek a készülék biztonságos üzemeltetéséhez és használatához. Ezért kérjük, hogy a készülék használata előtt figyelmesen olvassa el ezt a kezelési útmutatót, és annak minden pontját tartsa be. Az útmutató, illetve az abban foglalt figyelmeztetések és utasítások figyelmen kívül hagyása súlyos vagy életveszélyes sérülésekhez, ill. a készülék károsodásához vezethet.
• Az áramütés elkerülése érdekében tartsa be az óvintézkedéseket, ha a maximális mérési érték feletti feszültségekkel dolgozik. Minden

mérés előtt ellenőrizze, hogy a mérővezeték és a mérőeszköz megfelelő állapotban van-e.

- A mérővezetékeket és a mérőhegyeket csak az erre a célra kialakított fogantyúknál szabad megfogni. A mérőhegyek érintését minden körülmények között kerülni kell.

Vigyázat!

A mérőeszközt csak a megadott mérési tartományokban szabad használni.

- Minden használat előtt ellenőrizze a készülék megfelelő működését (pl. egy ismert feszültségforráson, lásd DIN VDE 0105 szabvány, 1. rész).

Figyelem!

A készüléket csak olyan körülmények között és arra a célra használja, amelyre tervezték. Ezzel kapcsolatban különösen ügyeljen a biztonsági előírásokra, a műszaki adatokra és a környezeti feltételekre, valamint a száraz körülmények között történő használatra.

Kezelőszervek és csatlakozók

1. Mérőhegy ("+" polaritás)

2. Krokodil csipesz ( "-" polaritás)

3. LED kijelző

Mérés

Figyelem!

A mérővezetéknek és a mérőhegynek tökéletes állapotban kell lennie. A készüléket csak száraz és tiszta környezetben szabad használni. A szennyeződések és a nedvesség csökkenti a szigetelési ellenállást, ez pedig – különösen nagyfeszültségű méréseknél – áramütést okozhat.

Feszültségmérés

Figyelem!

60 V egyenfeszültségnél magasabb feszültség nem kapcsolható a mérőhegyekre. E határérték túllépése a készülék károsodását okozhatja, és a készülék kezelőjére is veszélyt jelenthet.

Csatlakoztassa a mérőhegyeket a vizsgálandó berendezéshez, majd olvassa le a kijelzőt.

⚠️ A készülék által nyújtott védelem biztosítása érdekében az illetékes helynek vagy a kezelőnek feltétlenül be kell tartania a jelen használati útmutató utasításait. A gyártó utasításainak figyelmen kívül hagyása következtében csökkenhet a készülék által biztosított védelem.

A gyártó vagy képviselőjének kifejezett engedélye nélkül a készüléket és tartozékait nem szabad módosítani vagy kicserélni.

FIGYELEM: A készülék nem használható elektromos hálózati mérésekhez. A készüléket nem szabad a jelen kezelési útmutatóban megjelölt mérési tartományt meghaladó feszültség mérésére használni.

FIGYELEM: A készülék nem használható más mérési kategóriákban, mint pl. a CAT II, CAT III vagy CAT IV.

1) Feszültségteszt

Csatlakoztassa a krokodilcsipeszt egy föld potenciálú tárgyhoz (pl. gépjármű alvázához).

Érintse a mérőhegyet a mérendő tárgyhoz. Ekkor a LED-ek a feszültségnek és polaritásnak megfelelően világítani kezdenek.

2) Elem-/akkumulátorteszt

Csatlakoztassa a krokodilcsipeszt a testhez. Érintse a mérőhegyet a pozitív pólushoz.

Ekkor megjelenik +-LED és a mért feszültségtartomány.

3) Átszúró egység

Csatlakoztassa a krokodilcsipeszt a testhez. Csúsztassa az oldalt található csúszkát lefelé, majd helyezze a mérendő kábelt a készülékbe. Csúsztassa előre a csúszkát, így átszúrja a kábel szigetelését, ekkor megjelenik a mért érték. A kábel eltávolításához húzza a csúszkát ismét lefelé.

4) Polaritásvizsgálat

Csatlakoztassa a krokodilcsipeszt a mérendő kábelhez. Érintse a mérőhegyet az akkumulátor pozitív pólusához. Ha a kábelnek test kapcsolata van, a + - LED világít, ha viszont a kábel az akkumulátor pozitív potenciálján van, egyetlen LED sem világít. Ismételje meg a mérést úgy, hogy a mérőhegyet az akkumulátor negatív pólusához érinti.

Karbantartás

A készülék a kezelési útmutatónak megfelelő használat esetén nem igényel karbantartást. Ha a használat során ennek ellenére működési hiba lépne fel, gyári szervizünk kedvezményes áron megjavítja a készüléket.

Tisztítás

Ha a készülék a mindennapi használat során beszennyeződik, tisztításához nedves ruhát és egy kevés, enyhe háztartási tisztítószert használjon. A tisztításhoz soha ne használjon erős tisztítószert vagy oldószert.

Ez a kezelési útmutató a legnagyobb körültekintéssel készült. Az adatok, ábrák és rajzok helyességéért és teljességéért nem vállalunk felelősséget. A változtatás jogát fenntartjuk.

Megfelelőségi nyilatkozat

A termék megfelel a legaktuálisabb irányelveknek. További információkat a www.testboy.de oldalon találhat.

Alkalmazási terület:

A készülék csak a használati utasításban meghatározott felhasználási célokra szolgál. Minden egyéb felhasználás tilos, és balesethez vagy a készülék meghibásodásához vezethet. A nem a rendeltetésnek megfelelő használat a kezelő gyártóval szembeni mindennemű garancia és szavatossági igényének azonnali megszűnéséhez vezet.

A WEEE irányelv szabályozza az elektronikai készülékek visszaszállítását újra hasznosítását. Az elektronikai készülékek gyártójának kötelessége visszavenni és újra hasznosítani a készülékeket díjmentesen. Az elektronikai készülékektől már nem lehet a hagyományos hulladékgazdálkodási eszközökkel ártalmatlanítani. Az elektronikai készléket külön kell újra hasznosítani és ártalmatlanítani. Ezen irányelv alá tartozó összes berendezést ezen logóval jelölik.
