Termék típusa	Hálózati csatlakozó és differenciálvédő tesztelő
Márka	Testboy
Modell	Testavit Schuki 2K
Méretek	100 x 50 x 75 mm
Súly	100 g
Tápfeszültség	230 V, 50 Hz (hálózati csatlakozón keresztül)
Kijelzés	Neon lámpák
Fő funkciók	Csatlakozók vezetékezésének ellenőrzése, differenciálvédő áramkörök tesztelése
Állítható névleges hibaáram	10, 30, 100, 300, 500 mA
Differenciál teszt időtartama	200 ms
Megengedett környezeti hőmérséklet	-10 °C és +30 °C között
Maximális csatlakozási idő	Korlátlan
Szigetelés	II. osztályú védelem
Érintkező elektróda	Szivárgóáram < 10 μA
Karbantartás és tisztítás	Tiszta, száraz ruhával tisztítsa. Ne használjon oldószereket.
Biztonság	Ne használja veszélyes feszültség alatt lévő berendezéseken. Tartsa be a használati utasítás előírásait.
Alkatrészek és javítás	Nem állnak rendelkezésre cserealkatrészek. Hiba esetén lépjen kapcsolatba az ügyfélszolgálattal.
Általános információk	A készülék kizárólag a használati utasításban leírt alkalmazásokra szolgál. Minden más használat tilos.

Gyakran ismételt kérdések - Testavit Schuki 2K Testboy

Hogyan csatlakoztassam a Testavit Schuki 2K-t egy aljzathoz?

Kapcsolja az S1 kapcsolót OFF állásba, majd csatlakoztassa a készüléket a vizsgálandó aljzathoz. Ügyeljen arra, hogy a fázis a csatlakozó bal oldali érintkezőjén legyen (a kijelző felől nézve).

Mi a teendő, ha csatlakoztatás után egyik lámpa sem világít?

Ha egyik lámpa sem világít, érintse meg a GL1 érintkező elektródát. Ha továbbra sem történik semmi, a fázisvezető nincs csatlakoztatva. Ha egy lámpa halványan világít, a fázis jelen van, de a vezetékezés helytelen. Ellenőrizze a készülék csatlakoztatását.

Hogyan teszteljünk egy differenciálvédő kapcsolót (RCD)?

Csatlakoztassa a tesztelőt egy megfelelően bekötött aljzathoz. Az S1 választókapcsolóval válassza ki a névleges hibaáramot (10-500 mA). Nyomja meg a T gombot: a hibaáram 200 ms-ig folyik. Ha az RCD működik, leold, és az összes lámpa kialszik.

Mit jelentenek a sárga zónában lévő lámpák?

Az L1 (fázis), PE (védelem) és N (nulla) lámpák jelzik a vezetékek csatlakoztatását. Az égő/nem égő lámpák kombinációja lehetővé teszi az aljzat vezetékezésének diagnosztizálását.

Mi a teendő, ha a GL1 lámpa nem világít az elektróda megérintésekor?

Ez azt jelenti, hogy a készülék nincs megfelelően csatlakoztatva, vagy az aljzat rosszul van bekötve. Fordítsa el a Schuki 2-t 180°-kal, és csatlakoztassa újra. Ha a probléma továbbra is fennáll, a fázis valószínűleg a védőérintkezőn van.

Mit jelent az L3 lámpa?

Az L3 lámpa (zöld zóna) a differenciálvédő áramkör tesztelését jelzi. Akkor világít, amikor az RCD teszt során megnyomja a T gombot.

Hogyan értelmezzük a 'hiányzó nulla vezető' hibát?

Ha az L1 és PE lámpák világítanak, és a GL1 megérintésre világít, a nulla vezető hiányzik. Ebben az esetben a fázis- és védővezető felcserélődhet. Tekintse meg a használati utasítás ábráit.

Tesztelhetek RCD-t földelés nélkül?

Igen, az ellenőrzés elvégezhető differenciálvédő nélküli berendezéseken is, de az RCD teszt csak akkor működik, ha van RCD.

Mi a készülék üzemi feszültsége?

A készülék 230 V váltakozó feszültségen, 50 Hz-en működik.

Hogyan tisztítsam a Testavit Schuki 2K-t?

Használjon száraz, puha ruhát. Soha ne használjon oldószereket vagy dörzsölő anyagokat.

HASZNÁLATI ÚTMUTATÓ Testavit Schuki 2K Testboy

HY Kezelési útmutató

Schuki 2

Fl- és dugaszoló aljzat teszter

D Anleitung

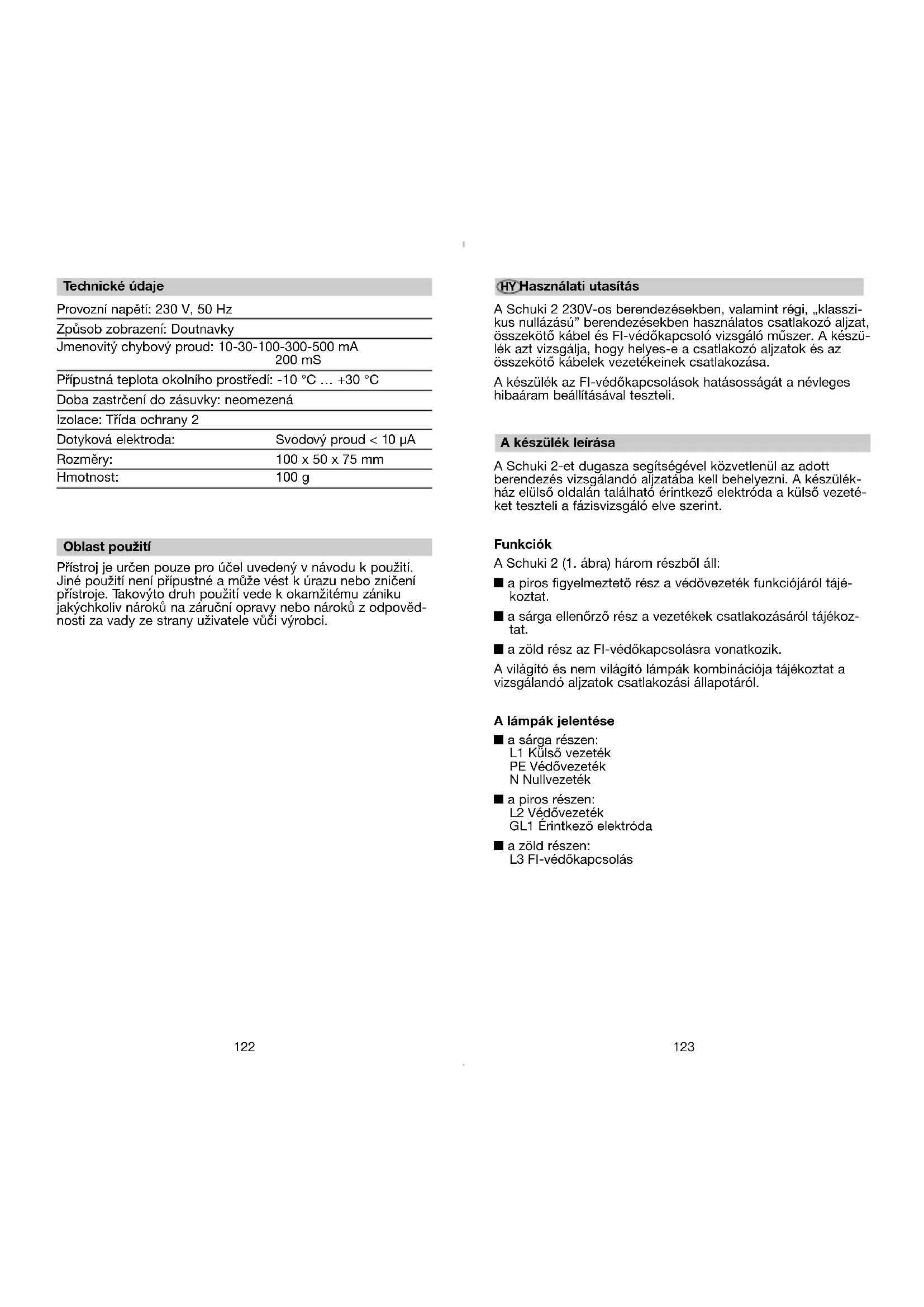

HY Használati utasítás

A Schuki 2 230V-os berendezésekben, valamint régi, „klasszikus nullázású” berendezésekben használatos csatlakozó aljzat, összekötő kábel és Fl-védőkapcsoló vizsgáló műszer. A készülék azt vizsgálja, hogy helyes-e a csatlakozó aljzatok és az összekötő kábelek vezetékeinek csatlakozása.

A készülék az FI-védőkapcsolások hatásosságát a névleges hibaáram beállításával teszteli.

A készülék leírása

A Schuki 2-et dugasza segítségével közvetlenül az adott berendezés vizsgálandó aljzatába kell behelyezni. A készülék-ház elülső oldalán található érintkező elektróda a külső vezeté-ket teszteli a fázisvizsgáló elve szerint.

Funkciók

A Schuki 2 (1. ábra) három részből áll:

■ a piros figyelmeztető rész a védővezeték funkciójáról tájékoztat.
■ a sárga ellenőrző rész a vezetékek csatlakozásáról tájékoztat.
■ a zöld rész az Fl-védőkapcsolásra vonatkozik.

A világító és nem világító lámpák kombinációja tájékoztat a vizsgálandó aljzatok csatlakozási állapotáról.

A lámpák jelentése

■ a sárga részen: L1 Külső vezeték PE Védővezeték N Nullvezeték
■ a piros részen: L2 Védővezeték GL1 Érintkező elektróda
■ a zöld részen: L3 FI-védőkapcsolás

L2 GL1 L1 PE N S1 I Amp TEST L3 FI T 230 V~ SCHUKI 2

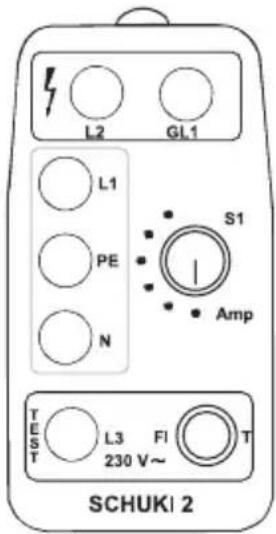

1. ábra: Schuki 2

Kezelőegységek

Az FI-védőkapcsolás ellenérzésére két egység szolgál:

■ (S1) Forgókapcsoló a névleges hibaáram beállítására
■ (T) A névleges hibaáramot kiváltó gomb

Az érintkező elektróda a külső vezetéket teszteli a fázisvizsgáló elve szerint.

A dokumentációban használt szimbólumok

A jobb áttekinthetőség kedvéért a hibákat képekkel együtt ábrázoltuk. Eközben az alábbi szimbólumokat használtuk:

■ a felület nincs kitöltve A lámpa nem világít, vagy nem nyomta meg a gombot
■ a felület ki van töltve A lámpa világít, vagy megtörtént a gomb lenyomása
■ A vizsgálati eredmény dugasz-szimbólumai: Ábrázolásra kerül a felismert huzalozás.
■ Veszélyjelzések: A felismert huzalozás esetén életveszély áll fenn.

Csatlakozó aljzatok és összekötő kábelek tesztelése

A csatlakozó aljzatok és összekötő kábelek tesztelése azonos módon történik. Ezért a szövegben mindig aljzatokról beszélünk.

A kezelés nagyon egyszerű. Fordítsa az S1 kapcsolót OFF állásba és dugja be a készüléket a megvizsgálandó aljzatba. Közben ügyelni kell arra, hogy a külső vezeték a dugasz bal oldali érintkezésénél helyezkedjen el (a készülék kijelző oldalára nézzen).

A helyes elhelyezkedés ellenőrzése

A készülék tesztelésre kész, ha az elektróda megérintésekor világít a GL1 lámpa. Ha ez nem történik meg, a készülék csatlakoztatása helytelenül történt vagy helytelen az aljzat huzalozása. Dugja be fordítva a Schuki 2-et az aljzatba és ellenőrizze újra az elhelyezkedését.

L2 GL1 L1 PE N S1 I Amp L3 FI T 230 V~ SCHUKI 2

A készülék nem talált hibát

1. ábra: A sárga rész minden lámpája világít. Az elektróda megérintésekor a GL1 lámpának kell világítania.

Mindenképpen ügyeljen a 9. ábrán lévő hibára.

Hibajelzések

Nincs áramfolyam

Nem világít egy lámpa sem. Érintse meg újra ez elektródát. Ha ekkor sem villan fel lámpa, akkor nincs csatlakoztatva a külső vezeték.

Ha a sárga részen villog egyik lámpa, akkor a külső vezeték az adott csatlakozáson helyezkedik el.

L3 GL1 L1 PE N T T L3 HI 230 V~ SCHUK 2 R1 Amp

A készülék csatlakoztatása helytelen

1. ábra Világít az N, L1 és L2 lámpa. Az elektróda megérintése- kor nem világít a GL1 lámpa.

A külső vezeték nincs csatlakoztatva a vizsgálókészülék bal oldali érintkezésére (a kijelzés irányába) és nem kész a tesztelés elvégzésére. Fordítsa meg a Schuki 2-et és dugja be újra.

L3 GLT L1 PE N Amp T L3 H 230V~ T SCHUKI 2

Hiányzik a nullvezeték

1. ábra: Az L1 és a PE lámpa világít. Az elektróda megérintésekor GL1 világít.

Mindenképpen ügyeljen az 5. ábrán lévő hibára.

L3 GL1 L1 PE N S1 Amp L3 PI T 230 V~ SCHUKI 2

Hiányzik a nullvezeték, a külső vezeték és a védővezeték össze vannak cseréve.

1. ábra: Az L1 és a PE lámpa világít. Az elektróda érintése nem vált ki hatást.

A külső vezeték a védőérintkezésen van!

L2 GL1 L1 PE S1 N Amp L3 FI T 230 V- SCHUKI 2

Hiányzik a nullvezeték!

1. ábra: Az L1 és a PE lámpa világít. Az elektróda megérintésekor GL1 világít.

L3 GLT L1 PE N SCHUKI 2 L3 230 V~ FI T Avg B1

A külső vezeték és a védővezeték össze vannak cserélve

1. ábra: Csak az L2 lámpa világít. Az elektróda érintése nem vált ki hatást.

Ez a hibajelzés jelenik meg akkor is, ha nem helyes a vizsgáló-készülék csatlakoztatása.

A külső vezeték a védőérintkezésen van!

L2 GL1 L1 S1 PC N Amp T C T L3 F1 239 V~ T SCHUKI2

Hiányzik a védővezeték, a külső vezeték a védőérintkezésen van

1. ábra: Az N, L1 és L2 lámpák világítanak. Az elektróda megérintésekor GL1 világít.

Ez a hiba régi, „klasszikus nullázású“ berendezéseknél jellemző, ha a külső vezeték és a védővezeték össze vannak cserélve.

A külső vezeték a védőérintkezésen van!

L3 GL1 L1 PE N S1 - Amp L3 F1 T 230 V~ SCHUKI 2

A nullvezeték megszakadt, a külső vezeték a védőérintkezésen van

1. ábra: Az L1, PE és N lámpa világít. Az elektróda érintése nem vált ki hatást.

Ez a hiba jellemző régi, „klasszikus nullázású“ berendezéseknél, ha a külső vezeték és a védővezeték össze vannak cserélve.

A külső vezeték a védőérintkezésen van!

Az Fl-védőkapcsolás ellenőrzése

Dugja be a vizsgálószerszámot az aljzatba és ellenőrizze a huzalozását. Ha a készülék nem jelez ki hibát, megkezdheti a védőkapcsolás ellenőrzését.

Állítsa be a névleges hibaáramot a kívánt értékre az S1 kapcsolóval, és nyomja meg a T gombot. A hibaáram 200 mmp-ig folyik.

Megjegyzések:

■ FI-védőkapcsolás nélküli készülékek is vizsgálhatók.
■ A T gombot 10 másodpercenként csak egyszer szabad megnyomni.

L2 GL1 L1 PE N S1 I Avp T P T L3 PI 230 V~ T SCHUK12

A készülék nem talált hibát.

1. ábra: A sárga rész minden lámpája világít. A T gomb lenyomásával az L3 lámpa is kigyullad. Az FI-védőkapcsolás kioldása után kialszik minden lámpa.

Ha a védőkapcsolás nem old ki, lásd ez első FI hibajelzést.

L2 601 L1 R1 N Bmp L2 N T 8CHUKI 2

A védővezeték ellenállásának értéke még megengedett

1. ábra: A sárga rész minden lámpája világít.

A gomb T megnyomásával egyidejűleg kigyullad az L3, és ezzel egyidejűleg kialszik a PE.

Az FI-védőkapcsolás kioldása után kialszik minden lámpa.

A védővezetéknek magas, de még megengedett mértékű az ellenállása.

Az Fl-védőkapcsolás hibajelzései

A null- és a védővezeték össze vannak cserélve FI védővezeték meghibásodott

A hiba úgy jelenik meg, mint az a 10. ábrán látható.

Az FI-védőkapcsolás azonban nem old ki, a sárga rész lámpái továbbra is világítanak.

L2 GCI L1 A1 PP N 300V L3 T1 T BCHUNI 2

L1 PL R N R - nem megengedett

A védővezeték ellenállása túl magas

1. ábra: A sárga rész minden lámpája világít. A T gomb lenyomásával az L3 lámpa is felgyullad. Ezzel egyidejűleg kialszik a PE, és röviden felvillan az L2.

200 mmp után felvillan az L3, a sárga rész lámpái továbbra is világítanak. Az Fl-védőkapcsolás nem old ki.

A védővezeték ellenállása meg nem engedhetően magas. Életveszélyesen magas feszültség keletkezhet a védőérintkezésen!

Műszaki adatok

Üzemi feszültség 230 V, 50 Hz

Kijelző: glimmlámpák

Névleges hibaáram 10-30-100-300-500 mA200 mmp

Megengedett környezetihőmérséklet: -10 °C ... +30 °C

Behelyezve tartható: korlátlan ideig

Szigetelés: 2. védelmi osztály

Érintkező elektróda: Levezető áram < 10 μA

Méretek: 100 x 50 x 75 mm

Tömeg: 100 g

Felhasználási terület

A készülék csakis a kezelési útmutatóban megadott területeken használható.

Az ettöl eltérő használat nem megengedett, balesetveszélyes és tönkreteheti a szerszámot. Ilyen esetben azonnal érvényte- lenné válik a felhasználó gyártóval szembeni bármely garancia- igénye.
