Tipo di prodotto	Tester di presa di corrente e differenziale
Marca	Testboy
Modello	Testavit Schuki 2K
Dimensioni	100 x 50 x 75 mm
Peso	100 g
Alimentazione	230 V, 50 Hz (tramite presa di rete)
Display	Lampade al neon
Funzioni principali	Controllo del cablaggio delle prese, test dei circuiti di protezione differenziale
Corrente di guasto nominale regolabile	10, 30, 100, 300, 500 mA
Durata del test differenziale	200 ms
Temperatura ambiente ammissibile	-10 °C a +30 °C
Durata massima di collegamento	Illimitata
Isolamento	Protezione di classe II
Elettrodo di contatto	Corrente di dispersione < 10 μA
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare solventi.
Sicurezza	Non utilizzare su impianti sotto tensione pericolosa. Rispettare le istruzioni del manuale.
Pezzi di ricambio e riparabilità	Nessun pezzo di ricambio disponibile. In caso di difetto, contattare il servizio post-vendita.
Informazioni generali	Apparecchio destinato esclusivamente alle applicazioni descritte nel manuale. Qualsiasi altro uso è vietato.

Domande frequenti - Testavit Schuki 2K Testboy

Come collegare il Testavit Schuki 2K a una presa?

Ruotare l'interruttore S1 su OFF, quindi collegare l'apparecchio alla presa da verificare. Assicurarsi che la fase sia sul contatto sinistro del connettore (vista dal display).

Cosa fare se nessuna lampada si accende dopo il collegamento?

Se nessuna lampada si accende, toccare l'elettrodo di contatto GL1. Se ancora nulla, il conduttore di fase non è collegato. Se una lampada si accende debolmente, la fase è presente ma il cablaggio è errato. Verificare il collegamento dell'apparecchio.

Come testare un interruttore differenziale (RCD)?

Collegare il tester a una presa correttamente cablata. Con il selettore S1, scegliere la corrente di guasto nominale (10-500 mA). Premere il pulsante T: la corrente di guasto passa per 200 ms. Se l'RCD funziona, si attiva e tutte le lampade si spengono.

Cosa significano le lampade nella zona gialla?

Le lampade L1 (fase), PE (protezione) e N (neutro) indicano la connessione dei conduttori. La combinazione di lampade accese/spente consente di diagnosticare il cablaggio della presa.

Cosa fare se la lampada GL1 non si accende toccando l'elettrodo?

Ciò significa che l'apparecchio è collegato male o che la presa è cablata male. Ruotare lo Schuki 2 di 180° e ricollegarlo. Se il problema persiste, la fase è probabilmente sul contatto di protezione.

Qual è il significato della lampada L3?

La lampada L3 (zona verde) indica il test del circuito di protezione differenziale. Si accende quando si preme il pulsante T durante il test RCD.

Come interpretare il difetto 'conduttore di neutro mancante'?

Se le lampade L1 e PE si accendono e GL1 si accende al tocco, il conduttore di neutro è mancante. In questo caso, il conduttore di fase e di protezione potrebbero essere invertiti. Fare riferimento alle figure del manuale.

Posso testare un RCD senza messa a terra?

Sì, la verifica può essere effettuata su impianti senza protezione differenziale, ma il test RCD funzionerà solo se è presente un RCD.

Qual è la tensione di funzionamento dell'apparecchio?

L'apparecchio funziona a 230 V alternata, 50 Hz.

Come pulire il Testavit Schuki 2K?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi o prodotti abrasivi.

MANUALE UTENTE Testavit Schuki 2K Testboy

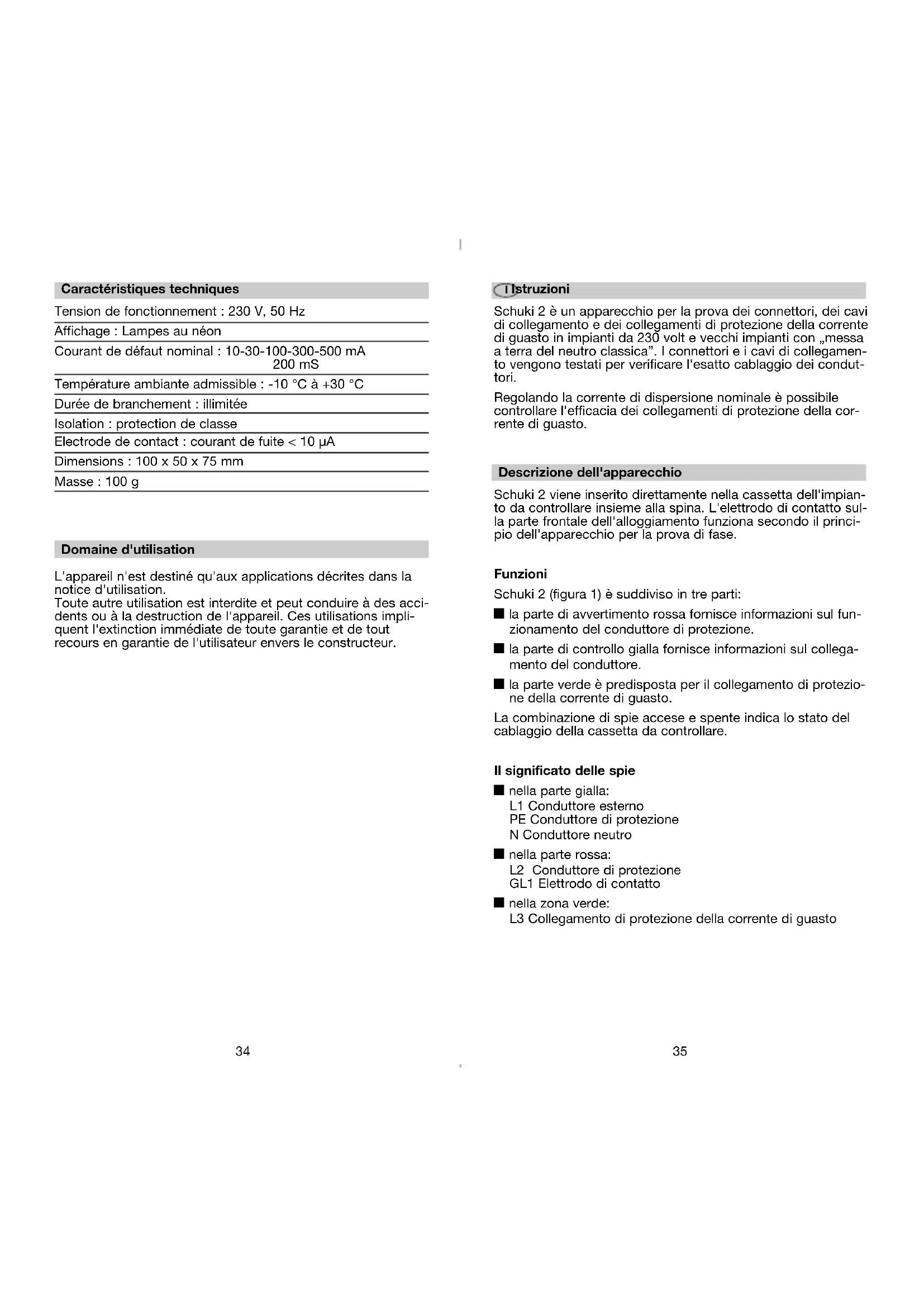

I Istruzioni per l'uso

Apparecchio per la prova di connettori e corrente di guasto

Schuki 2 è un apparecchio per la prova dei connettori, dei cavi di collegamento e dei collegamenti di protezione della corrente di guasto in impianti da 230 volt e vecchi impianti con „messa a terra del neutro classica”. I connettori e i cavi di collegamento vengono testati per verificare l'esatto cablaggio dei conduttori.

Regolando la corrente di dispersione nominale è possibile controllare l'efficacia dei collegamenti di protezione della corrente di guasto.

Descrizione dell'apparecchio

Schuki 2 viene inserito direttamente nella cassetta dell'impianto da controllare insieme alla spina. L'elettrodo di contatto sulla parte frontale dell'alloggiamento funziona secondo il principio dell'apparecchio per la prova di fase.

Funzioni

Schuki 2 (figura 1) è suddiviso in tre parti:

■ la parte di avvertimento rossa fornisce informazioni sul funzionamento del conduttore di protezione.
■ la parte di controllo gialla fornisce informazioni sul collegamento del conduttore.
■ la parte verde è predisposta per il collegamento di protezione della corrente di guasto.

La combinazione di spie accese e spente indica lo stato del cablaggio della cassetta da controllare.

Il significato delle spie

■ nella parte gialla:
L1 Conduttore esterno
PE Conduttore di protezione
N Conduttore neutro

■ nella parte rossa:
L2 Conduttore di protezione
GL1 Elettrodo di contatto

■ nella zona verde: L3 Collegamento di protezione della corrente di guasto

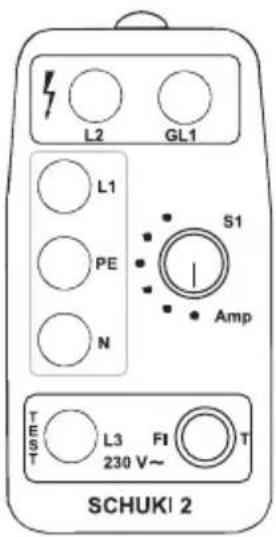

L2 GL1 L1 PE N S1 Amp TEST L3 FI T 230 V~ SCHUKI 2

Figura 1: Schuki 2

Elementi di comando

Per il controllo del collegamento di protezione della corrente di guasto sono previsti due elementi:

■ (S1) Interruttore rotante per la regolazione della corrente di dispersione nominale
■ (T) Tasto per lo scatto della corrente di dispersione nominale

L'elettrodo di contatto controlla il conduttore esterno secondo il principio dell'apparecchio di controllo di fase.

Simboli presenti nella presente documentazione

Per una migliore visione, le rappresentazioni dei guasti vengono supportate da figure. A tale scopo vengono utilizzati i seguenti simboli:

■ Superficie non completamente riempita: La spia non si accende o il tasto non è premuto
■ Superficie completamente riempita: La spia si accende o il tasto è premuto
■ Simbolo del connettore nei risultati del controllo: Viene raffigurato il cablaggio riconosciuto.

■ Simboli di pericolo: Pericolo di morte con il cablaggio riconosciuto.

Controllo di connettori e cavi di collegamento

Il controllo per i connettori e i cavi di collegamento è completamente identico. Per questo motivi, nel testo si parla soltanto di cassette.

L'utilizzo è molto semplice. Ruotare l'interruttore S1 su OFF e collegare l'apparecchio nella cassetta da controllare. Durante questa operazione, è necessario assicurarsi che il conduttore esterno poggi sul contatto sinistro del connettore (vista sul lato di visualizzazione dell'apparecchio).

Controllo di posizione

L'apparecchio è pronto per il controllo se durante il contatto dell'elettrodo la spia GL1 si accende. In caso contrario significa che l'apparecchio è stato inserito in modo errato oppure che la cassetta è stata cablata in modo non appropriato. Inserire Schuki 2 nella cassetta nel senso inverso e controllare di nuova la posizione.

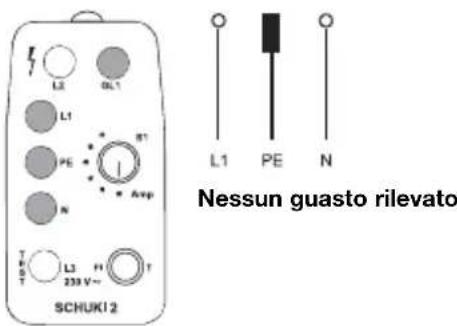

L2 OL1 L1 PE S N T L3 230 V~ T S SCHUKI 2 L1 PE N Nessun guasto rilevato

Figura 2: Tutte le spie della zona gialla si accendono. Al contatto dell'elettrodo, la spia GL1 deve accendersi.

Prestare estrema attenzione al guasto descritto nella figura 9.

Visualizzazione dei guasti

Flusso di corrente assente

Nessuna spia è accesa. Toccare ancora l'elettrodo. Se nessuna spia si accende significa che il conduttore esterno non è collegato.

Se nessuna spia della zona gialla si accende, significa che il conduttore esterno si trova nell'apposito collegamento.

L2 GL1 L1 PE N T C T L3 FI T 230 V~ SCHUKI 2

Apparecchio collegato in modo inappropriato
Figura 3: Le spie N, L1 e L2 si accendono. Al contatto dell'e-lettrodo, la spia GL1 non si accende.

Il conduttore esterno non è collegato al contatto sinistro della presa dell'apparecchio di prova (vista delle visualizzazioni) e non è pronto per il controllo. Ruotare Schuki 2 e collegarlo nuovamente.

L2 GL1 L1 S1 PE I N Amp T L3 P T 230 V~ SCHUKI 2

Conduttore neutro assente
Figura 4: Le spie L1 e PE si accendono. La spia GL1 si accende al contatto dell'elettrodo.

Prestare estrema attenzione al guasto della figura 5.

L2 GL1 L1 PE N SCHUKI 2 Amp L3 FI 230 V~ T

Conduttore neutro assente, conduttore esterno e di protezione scambiati.
Figura 5: Le spie L1 e PE si accendono. Nessun effetto a contatto dell'elettrodo.

Conduttore esterno al contatto di protezione!

L2 SL1 L1 B1 PE N Amp T L3 FI 239 V~ T SCHUKI 2

Conduttore di protezione assente
Figura 6: Le spie L1 e N si accendono. La spia GL1 si accende al contatto dell'elettrodo.

L2 GL1 L1 S1 PE I N Amp T L3 PI T 230 V~ SCHUKI 2

Conduttore esterno e di protezione scambiati
Figura 7: Si accende solo la spia L2. Il contatto dell'elettrodo non sortisce alcun effetto.

Questo tipo di guasto si manifesta anche quando l'apparecchio viene collegato in modo errato.

Conduttore esterno al contatto di protezione!

L2 OL1 L1 S1 PE N Amp T H L3 F1 239 V~ T S T SCHUKI 2

Conduttore di protezione assente, conduttore esterno al contatto di protezione
Figura 8: Le spie N, L1 e L2 si accendono. La spia GL1 si accende al contatto dell'elettrodo.

Il guasto è usuale in impianti vecchi con „messa a terra del neutro classica” quando il conduttore esterno e di protezione sono stati scambiati.

Conduttore esterno al contatto di protezione!

L3 GL1 L1 PE N S1 Amp T L3 HI T 239 V~ SCHUKI 2

Conduttore neutro interrotto, conduttore esterno al contatto di protezione
Figura 9: Le spie L1, PE e N si accendono. Nessun effetto a contatto dell'elettrodo.

Il guasto è usuale in impianti vecchi con „messa a terra del neutro classica” quando il conduttore esterno e di protezione sono stati scambiati.

Conduttore esterno al contatto di protezione!

Controllo del collegamento di protezione della corrente di guasto

Collegare l'apparecchio di prova ad una cassetta e controllare il cablaggio. Se non viene visualizzato alcun guasto, è possibile iniziare il controllo del collegamento di protezione.

Impostare la corrente di dispersione nominale con l'interruttore S1 sul valore desiderato e premere il tasto T. La corrente di dispersione nominale scorre per 200 mS.

Nota:

Il controllo può essere eseguito anche su impianti non provvisti di collegamento di protezione della corrente di guasto.
■ Il tasto T può essere azionato solo una volta ogni 10 secondi.

L2 GL1 L1 S1 PC N Amp TEST L3 H 330 V- T SCHUKI 2

Nessun guasto determinato
Figura 10: Tutte le spie della zona gialla si accendono. La spia L3 si accende anche quando si preme il tasto T. Tutte le spie si spengono dopo lo scatto del collegamento di protezione della corrente di guasto.

Se il collegamento di protezione non scatta, vedere il primo messaggio di errore della corrente di guasto.

Resistenza del conduttore di protezione ancora ammissibile
Figura 11: Tutte le spie della zona gialla si accendono.

La spia L3 si accende anche quando si preme il tasto T; contemporaneamente la spia PE si spegne.

Tutte le spie si spengono dopo lo scatto del collegamento di protezione della corrente di guasto.

Il conduttore di protezione manifesta una resistenza maggiore, sebbene sempre ammissibile.

Messaggi di errore del collegamento di protezione della corrente di guasto

Conduttore neutro e di protezione scambiato Collegamento di produzione della corrente di guasto difet- toso

Il guasto equivale a quanto rappresentato nella figura 10.

Tuttavia se il collegamento di protezione della corrente di guasto non scatta, le spie della zona gialla continueranno a rimanere accese.

Resistenza del conduttore di protezione eccessiva
Figura 12: Tutte le spie della zona gialla si accendono. La spia L3 si accende anche quando si preme il tasto T. Nel contempo si spegne la spia PE, mentre la spia L2 lampeggia brevemente.

Dopo 200 mS la spia L3 si spegne, mentre le spie della zona gialla continueranno a rimanere accese. Il collegamento di protezione della corrente di guasto non scatta.

Il conduttore di protezione manifesta una resistenza elevata inammissibile. Sul contatto di protezione potrebbero venirsi a creare tensioni elevate pericolose!

Dati tecnici

Tensione d'esercizio: 230 V, 50 Hz

Visualizzazione: Lampade ad effluvio

Corrente di dispersione nominale: 10-30-100-300-500 mA 200 mS

Temperatura ambiente ammissibile: -10 °C ... +30 °C

Durata d'innesto: illimitata

Isolamento: Classe di protezione 2

Elettrodo di contatto: Corrente dispersa < 10 μA

Dimensioni: 100 x 50 x 75 mm

Peso: 100 g

Campo d'impiego

L'apparecchio è progettato esclusivamente per gli impieghi descritti nelle istruzioni per l'uso. Un utilizzo diverso è da considerarsi inammissibile e potrebbe causare lesioni alle persone e danni all'apparecchio. In questo caso viene immediatamente a decadere qualsiasi richiesta di garanzia da parte dell'utente nei confronti del produttore.
