Producttype	Stopcontact- en differentieelstroomtester
Merk	Testboy
Model	Testavit Schuki 2K
Afmetingen	100 x 50 x 75 mm
Gewicht	100 g
Voeding	230 V, 50 Hz (via stopcontact)
Weergave	Neonlampen
Hoofdfuncties	Controle van de bedrading van stopcontacten, testen van differentiële beveiligingscircuits
Instelbare nominale foutstroom	10, 30, 100, 300, 500 mA
Duur van differentieeltest	200 ms
Toegestane omgevingstemperatuur	-10 °C tot +30 °C
Maximale aansluittijd	Onbeperkt
Isolatie	Beschermingsklasse II
Contactelektrode	Leakstroom < 10 μA
Onderhoud en reiniging	Reinig met een droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet gebruiken op installaties met gevaarlijke spanning. Volg de instructies in de handleiding.
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar. Neem bij defect contact op met de klantenservice.
Algemene informatie	Apparaat alleen bestemd voor de in de handleiding beschreven toepassingen. Elk ander gebruik is verboden.

Veelgestelde vragen - Testavit Schuki 2K Testboy

Hoe sluit ik de Testavit Schuki 2K aan op een stopcontact?

Zet de schakelaar S1 op OFF, sluit vervolgens het apparaat aan op het te controleren stopcontact. Zorg ervoor dat de fase op het linker contact van de connector zit (gezien vanaf het display).

Wat te doen als er na aansluiting geen lampje gaat branden?

Als er geen lampje brandt, raak dan de contactelektrode GL1 aan. Als er nog niets gebeurt, is de fasedraad niet aangesloten. Als een lampje zwak brandt, is de fase aanwezig maar is de bedrading onjuist. Controleer de aansluiting van het apparaat.

Hoe test ik een aardlekschakelaar (RCD)?

Sluit de tester aan op een correct bedraad stopcontact. Kies met de schakelaar S1 de nominale foutstroom (10-500 mA). Druk op knop T: de foutstroom vloeit gedurende 200 ms. Als de RCD werkt, schakelt hij uit en gaan alle lampjes uit.

Wat betekenen de lampjes in de gele zone?

De lampjes L1 (fase), PE (bescherming) en N (nul) geven de aansluiting van de geleiders aan. De combinatie van aan/uit lampjes maakt het mogelijk om de bedrading van het stopcontact te diagnosticeren.

Wat te doen als lampje GL1 niet brandt bij aanraken van de elektrode?

Dat betekent dat het apparaat verkeerd is aangesloten of dat het stopcontact verkeerd is bedraad. Draai de Schuki 2 180° en sluit hem opnieuw aan. Als het probleem aanhoudt, staat de fase waarschijnlijk op het beschermingscontact.

Wat is de betekenis van lampje L3?

Lampje L3 (groene zone) geeft de test van het differentiële beveiligingscircuit aan. Het gaat branden wanneer op knop T wordt gedrukt tijdens de RCD-test.

Hoe interpreteer ik de fout 'ontbrekende nulleider'?

Als de lampjes L1 en PE branden en GL1 brandt bij aanraken, ontbreekt de nulleider. In dit geval kunnen de fase- en beschermingsgeleider zijn omgewisseld. Raadpleeg de figuren in de handleiding.

Kan ik een RCD testen zonder aarding?

Ja, de controle kan worden uitgevoerd op installaties zonder differentiële beveiliging, maar de RCD-test werkt alleen als er een RCD aanwezig is.

Wat is de bedrijfsspanning van het apparaat?

Het apparaat werkt op 230 V wisselspanning, 50 Hz.

Hoe reinig ik de Testavit Schuki 2K?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen of schurende middelen.

GEBRUIKSAANWIJZING Testavit Schuki 2K Testboy

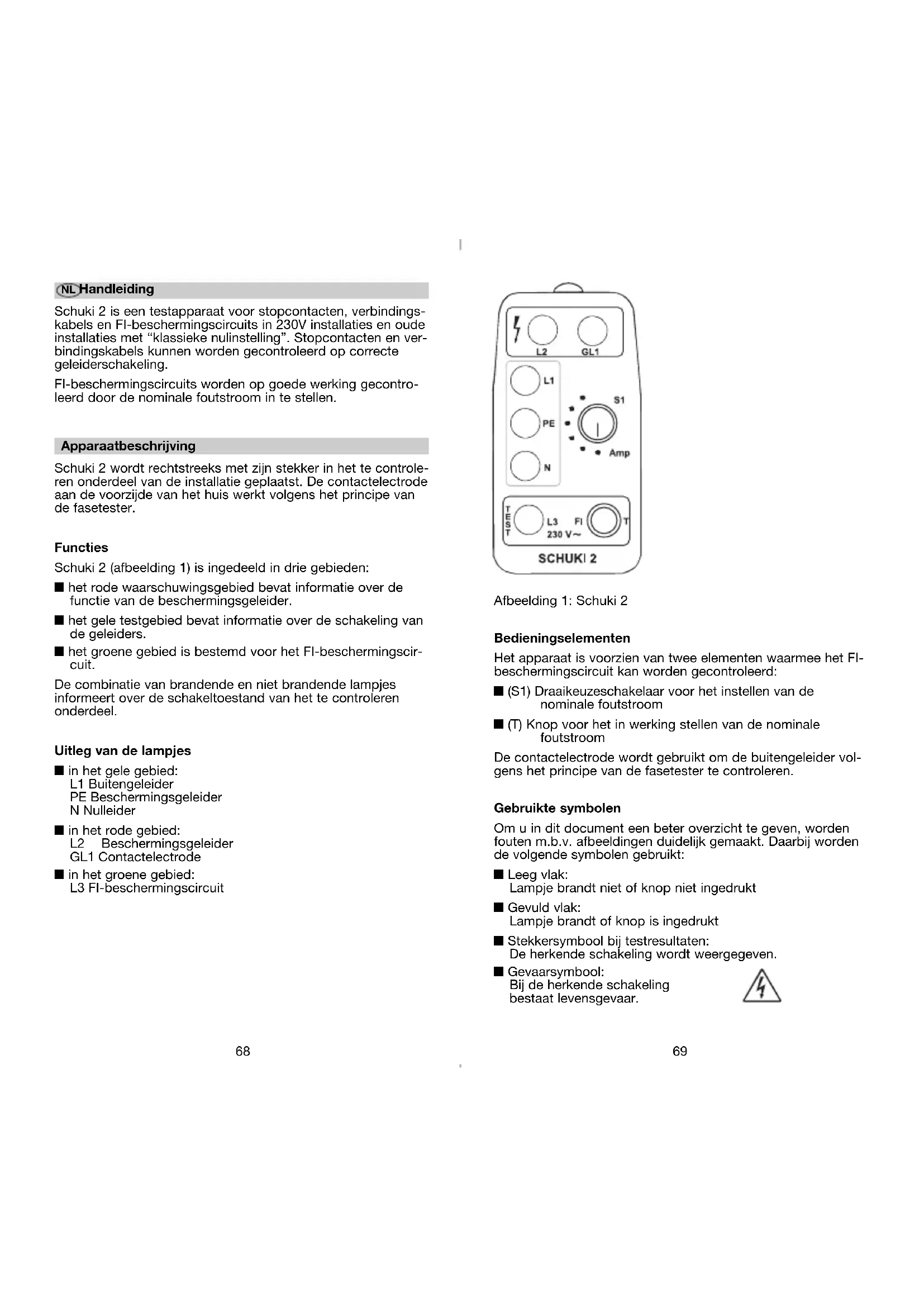

NL Gebruiksaanwijzing

s Bruksanvisning

Schuki 2 is een testapparaat voor stopcontacten, verbindingskabels en FI-beschermingscircuits in 230V installaties en oude installaties met "klassieke nulinstelling". Stopcontacten en verbindingskabels kunnen worden gecontroleerd op correcte geleiderschakeling.

FI-beschermingscircuits worden op goede werking gecontroleerd door de nominale foutstroom in te stellen.

Apparaatbeschrijving

Schuki 2 wordt rechtstreeks met zijn stekker in het te controle- ren onderdeel van de installatie geplaatst. De contactelectrode aan de voorzijde van het huis werkt volgens het principe van de fasetester.

Functions

Schuki 2 (afbeelding 1) is ingedeeld in drie gebieden:

■ het rode waarschuwingsgebied bevat informatie over de functie van de beschermingsgeleider.
■ het gele testgebied bevat informatie over de schakeling van de geleiders.
■ het groene gebied is bestemd voor het FI-beschermingscircuit.

De combinatie van brandende en niet brandende lampjes informeert over de schakeltoestand van het te controleren onderdeel.

Uitleg van de lampjes

■ in het gele gebied:
L1 Buitengeleider
PE Beschermingsgeleider
N Nulleider
■ in het rode gebied:
L2 Beschermingsgeleider
GL1 Contactelectrode
■ in het groene gebied:
L3 FI-beschermingscircuit

L2 GL1 L1 PE N S1 Amp TEST L3 FI T 230 V~ SCHUKI 2

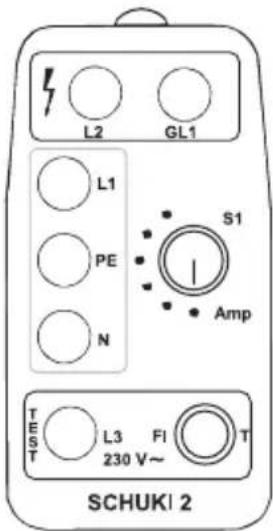

Afbeelding 1: Schuki 2

Bedieningselementen

Het apparaat is voorzien van twee elementen waarmee het FI-beschermingscircuit kan worden gecontroleerd:

■ (S1) Draaikeuzeschakelaar voor het instellen van de nominale foutstroom

■ (T) Knop voor het in werking stellen van de nominale foutstroom

De contactelectrode wordt gebruikt om de buitengeleider volgens het principe van de fasetester te controleren.

Gebruikte symbolen

Om u in dit document een beter overzicht te geven, worden fouten m.b.v. afbeeldingen duidelijk gemaakt. Daarbij worden de volgende symbolen gebruikt:

■ Leeg vlak:
Lampje brandt niet of knop niet ingedrukt
■ Gevuld vlak:
Lampje brandt of knop is ingedrukt
■ Stekkersymbool bij testresultaten:
De herkende schakeling wordt weergegeven.
■ Gevaarsymbool:
Bij de herkende schakeling bestaat levensgevaar.

Controle van stopcontacten en verbindingskabels

Er is geen verschil tussen de controle van stopcontacten en verbindingskabels. Daarom is in het vervolg van deze tekst alleen sprake van stopcontacten.

De bediening is uiterst makkelijk. Zet de schakelaar S1 op OFF en steek het apparaat in het te controleren onderdeel. U dient daarbij erop te letten dat de buitengeleider aan het linker contact van de stekker geplaatst is (zicht op de displayzijde van het apparaat).

Controle van de correcte toestand

Het apparaat is bedrijfsklaar wanneer bij aanraking van de electrode het lampje GL1 gaat branden. Is dit niet het geval, dan is het apparaat verkeerd aangesloten of het stopcontact verkeerd geschakeld. Steek de Schuki 2 andersom in het stopcontact en controleer dan nog een keer de toestand.

L2 GL1 L1 PE N G1 I Amp T E T L3 FI 230 V~ SCHUK12

Geen fout vastgesteld

Afbeelding 2: Alle lampjes in het gele gebied branden. Bij aanraking van de electrode moet lampje GL1 gaan branden.

Neem absoluut de fout in acht die in afbeelding 9 weergegeven is.

Weergave van fouten

Geen stroomloop

Geen lampje brandt. Raak nu de electrode aan. Indien nu geen lampje gaat branden, dan is de buitengeleider niet geschakeld. Indien een lampje in het gele gebied gaat branden, dan is de buitengeleider gekoppeld aan de overeenkomstige aansluiting.

L3 GL1 L1 S1 PE J Amp N L3 H1 Y 230 V~ SCHUKI 2

Apparaat verkeerd aangesloten

Afbeelding 3: De lampjes N, L1 en L2 branden. Bij aanraken van de electrode gaat GL1 niet branden.

De buitengeleider is niet aan het linker stekkercontact van het testapparaat gekoppeld (zicht op de displayzijde) en dus niet testklaar. Schuki 2 omdraaien en opnieuw aansluiten.

L3 GLT L1 S1 IPE I Amp N L3 H1 230 V~ T SCHUKI 2

Nulleider ontbreekt

Afbeelding 4: De lampjes L1 en PE branden. GL1 gaat branden bij aanraking van de electrode.

Neem absoluut de fout in acht die in afbeelding 5 weergegeven is.

L3 OL1 L1 PE N SCHUK12 T TEST L3 FI 230 V~ B1 Amp T

Nulleider ontbreekt, buitengeleider en beschermingsgeleider zijn verwisseld.

Afbeelding 5: De lampjes L1 en PE branden. Geen effect bij aanraking van de electrode.

Buitengeleider aan beschermingscontact!

Beschermingsgeleider ontbreekt

Afbeelding 6: De lampjes L1 en N branden. GL1 gaat branden bij aanraking van de electrode.

L2 GL1 L1 S1 PE Amp N L3 FI T 230 V~ SCHUKI 2

Buitengeleider en beschermingsgeleider zijn verwisseld

Afbeelding 7: Alleen lampje L2 brandt. Geen effect bij aanraking van de electrode.

Dit foutpatroon treedt ook op wanneer het testapparaat verkeerd aangesloten is.

Buitengeleider aan beschermingscontact!

L2 GL1 L1 S1 PE N Amp L3 FI T 230 V~ SCHUKI 2

Beschermingsgeleider ontbreekt, buiten- geleider aan beschermingscontact

Afbeelding 8: De lampjes N, L1 en L2 branden. GL1 gaat branden bij aanraking van de electrode.

Deze fout is typisch voor oude installaties met "klassieke nulinstelling", wanneer buitengeleider en beschermingsgeleider verwisseld zijn.

Buitengeleider aan beschermingscontact!

L2 GL1 L1 FE N S1 Amp T L3 PI 230 V~ T SCHUK12

Nulleider onderbroken, buitengeleider aan beschermingscontact

Afbeelding 9: De lampjes L1, PE en N branden. Geen effect bij aanraking van de electrode.

Deze fout is typisch voor oude installaties met "klassieke nulinstelling", wanneer buitengeleider en beschermingsgeleider verwisseld zijn.

Buitengeleider aan beschermingscontact!

Controle van het FI-beschermingscircuit

Steek het testapparaat in een stopcontact en controleer de schakeling. Indien geen fout aangeduid wordt, kunt u de controle van het beschermingscircuit starten.

Stel de nominale foutstroom m.b.v. schakelaar S1 op de gewenste waarde en druk op knop T. De nominale foutstroom loopt voor een periode van 200 ms.

Opmerkingen:

■ De controle kan ook bij installaties zonder FI-beschermings-circuit worden uitgevoerd.
■ De knop T mag alleen in intervallen van 10 seconden worden ingedrukt.

L2 GL1 L1 S1 PE N S Amp L3 F1 T 230 V~ SCHUKJ 2

Geen fout vastgesteld

Afbeelding 10: Alle lampjes in het gele gebied branden. Het lampje L3 gaat bovendien branden wanneer de knop T ingedrukt wordt. Na in werking stellen van het FI-beschermingscircuit gaan alle lampjes uit.

Indien het beschermingscircuit niet in werking gesteld is: zie eerste foutaanduiding-FI.

Beschermingsgeleidersweerstand nog toelaatbaar

Afbeelding 11: Alle lampjes in het gele gebied branden.

Bij indrukken van de knop T gaat bovendien L3 branden. Gelijktijdig gaat PE uit.

Na in werking stellen van het FI-beschermingscircuit gaan alle lampjes uit.

De beschermingsgeleider beschikt over een verhoogde, maar nog toelaatbare weerstand.

Foutaanduidingen van het FI-beschermingscircuit

Nulleider en beschermingsgeleider zijn verwisseld FI-beschermingscircuit defect

De fout verschijnt zoals in afbeelding 10 weergegeven.

Toch wordt het FI-beschermingscircuit echter niet in werking gesteld, de lampjes in het gele gebied branden ononderbroken verder.

L1 PL R N R - ontoelaatbaar

Beschermingsgeleidersweerstand te groot

Afbeelding 12: Alle lampjes in het gele gebied branden. L3 gaat bovendien branden wanneer de knop T ingedrukt wordt. Gelijktijdig gaat PE uit en L2 gaat kortstondig branden.

Na 200 ms gaat L3 uit, maar de lampjes in het gele gebied branden verder. Het FI-beschermingscircuit wordt niet in werking gesteld.

De beschermingsgeleider beschikt over een ontoelaatbaar hoge weerstand. Aan het beschermingscontact kunnen zich levensgevaarlijk hoge spanningen opbouwen!

Technische gegevens

Werkspanning: 230 V, 50 Hz
Weergave: Glimlampen
Nominale foutstroom: 10-30-100-300-500 mA200 mS
Toelaatbare omgevingstemperatuur: -10 °C ... +30 °C
Toepassingsduur: onbeperkt
Isolering: Beschermingsklasse 2
Contactelectrode: Lekstroom < 10 μA
Afmetingen: 100 x 50 x 75 mm
Gewicht:	100 g

Toepassingsgebied

Het apparaat is alleen voor de toepassingen bestemd die in de gebruiksaanwijzing beschreven zijn. Elk ander gebruik is niet toegestaan en kan tot ongevallen of beschadiging van het apparaat leiden. Bij niet doelmatig gebruik vervallen onmiddellijk alle aanspraken op waarborg- en garantieclaims.
